Преобразователи измерительные Е849 предназначены для измерения активной и реактивной мощности переменного тока и:
- линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, при наличии аналоговых выходов;
- линейного преобразования входного сигнала в выходной цифровой сигнал, при наличии цифровых интерфейсов.
Схема подключения преобразователей измерительных Е849 трехпроводная, двухэлементная. Подключение приборов производится непосредственно или через измерительные трансформаторы тока и/или напряжения.
Таблица Е849.1 – Основные характеристики преобразователей измерительных.
| Входной сигнал | |
| Основная приведенная погрешность |
|
| Номинальное значение входного сигнала линейного напряжения переменного тока |
|
| Диапазон измерений входного сигнала линейного напряжения переменного тока |
|
| Номинальное значение входного сигнала силы переменного тока | Может быть любым от 0.05 до 10 А (шаг 0.05 А) |
| Диапазон измерений входного сигнала силы переменного тока | От 0 до Iном, прибор сохраняет свои метрологические характеристики в режиме перегрузки (до 1.5·Iном ) |
| Диапазон изменений частоты входного сигнала | 45–65 Hz |
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания |
| Аналоговые выходы | |
| Количество аналоговых выходов | 0 или 2 шт. |
| Диапазон изменений выходного сигнала | Силы постоянного тока:
Напряжения постоянного тока:
|
| Время установления выходного аналогового сигнала | Не более 0.5 s |
| Интерфейсы RS-485 | |
| Количество | 0, 1 шт. |
| Протоколы обмена | Modbus RTU |
| Максимальная длина кабеля | 1200 m |
| Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s |
| Время установления выходного цифрового сигнала |
Не более 0.5 s |
| Порт USB, часы реального времени RTC | |
| Отсутствуют | |
| Дискретные входы и выходы | |
| Отсутствуют | |
| Питание | |
| Универсальное питание АС/DC | 85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V) |
| Напряжение переменного тока АС | 0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V) |
| Напряжение постоянного тока 24DC | 18…36 V= (Uном = 24 V) |
| Питание от измерительной цепи | 0.8·Uном…1.2·Uном (возможно исполнение на любой номинал от 50 до 230 V) |
| Потребляемая мощность | |
| От цепи питания | Не более 6 V·A (в зависимости от периферии, см. руководство по эксплуатации) |
| От цепи входного сигнала |
|
| Условия эксплуатации | |
| Температура окружающего воздуха | От -40 °С до +55 °С (относительная воздуха до 95 % при 35 °С) |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е849.2 |
| Масса | Cм. в таблице Е849.2 |
| Степень защиты оболочки | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Крепление на DIN‑рейку шириной 35 mm заказывается отдельно (код DIN-35) |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет |
| Средний срок службы | 30 лет |
Таблица Е849.2 – Корпуса преобразователей измерительных и допустимые опции.
| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
AO(1) | RS(2) | Питание прибора | Схема подключения | ||||
|---|---|---|---|---|---|---|---|---|---|---|
![]() 20-контактный малый |
Е20 | 110×125×80 (1.2) |
2 | – | 220AC(3) 220AC/DC(3) 24DC IC(4) |

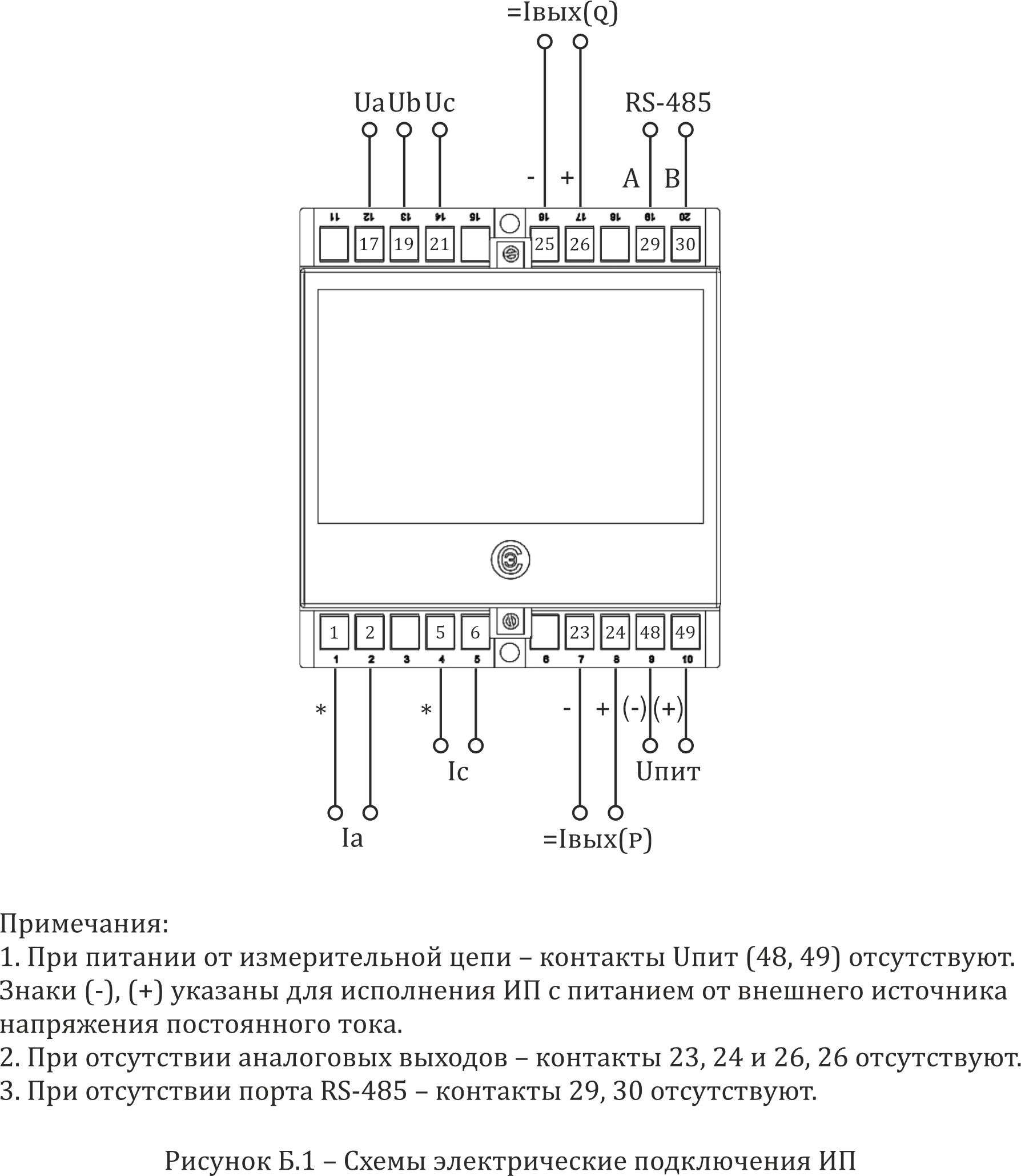

Рис. Б.1 | ||||
| – | 1 | |||||||||
| 2 | 1 | |||||||||
Примечания:
|
||||||||||

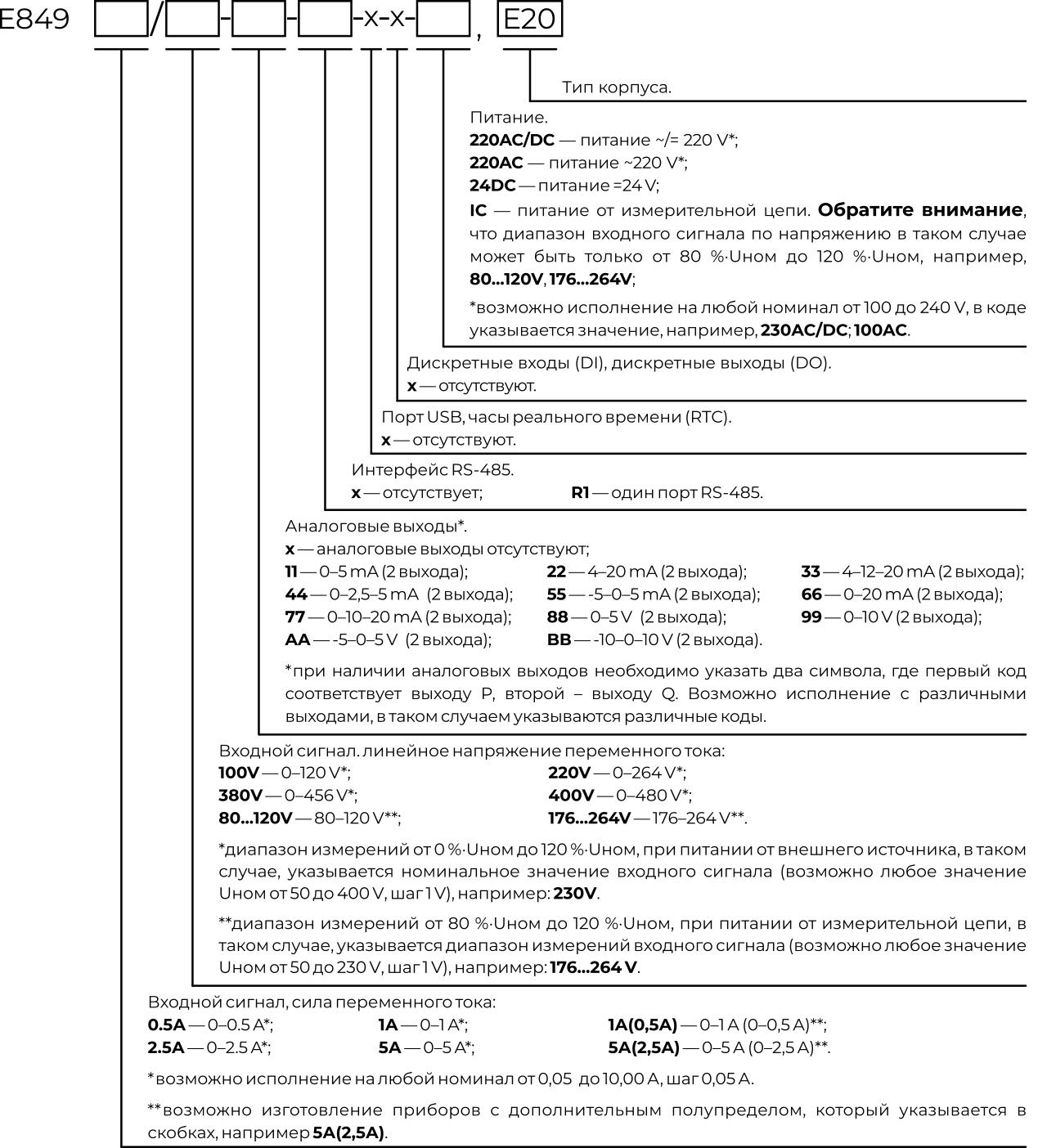

Схема кода условного обозначения преобразователей измерительных активной и реактивной мощности переменного тока Е849
