Устройство подключения нагрузки УПН(C)
Устройство входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи (ЛС) управляющего устройства: центральный блок ЦБ, устройство контроля линий связи и пуска УКЛСиП(РП).
УПН(С) предназначено для управления по команде «Пуск» одним оповещателем (включение/выключение), для контроля линии связи с оповещателем и исправность самого оповещателя (по току потребления в пусковом режиме).
На плате устройства установлен Ограничитель тока короткого замыкания с тепловым взводом, позволяющий при коротком замыкании в устройстве, вызванном повреждением от пожара, отключить устройство от ЛС, чем обеспечивается сохранение работоспособности остальных устройств, включенных в ЛС.
-
Обеспечивает:
• подачу питания на оповещатель по команде «Пуск»;
• контроль линии связи с оповещателем по наличию связи с оконечным элементом ОЭ-05;
• формирование извещения «Неисправность» при обрыве или коротком замыкании линии связи с оповещателем;
• отключение линии с оповещателем при возникновении в ней короткого замыкания;
• автоматическое восстановление работоспособности линии после устранения короткого замыкания.
УПН(С) может работать в составе ППУ «Гефест» (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Принцип работы
Устройство обладает функцией электронного предохранителя, отключающего линию с оповещателем при возникновении в ней короткого замыкания.
Имеет в своем составе устройство отключения при превышении температурой окружающей среды значения 90±5 °C (может изменяться по заказу потребителей).
Технические характеристики
| Параметр | Значение |
| Напряжение питания (от ЛС) | от 10,5 до 28 В |
| Собственный ток потребления | См. табл. 2 |
| Максимальный ток нагрузки (ток потребления оповещателями) | 100 мА |
| Минимальный ток нагрузки | 6 мА |
| Габаритные размеры, не более | 45х19х19 мм |
| Степень защиты оболочки | IР41 |
| Диапазон рабочих температур | от –40 до +55°С |
| Масса, не более | 0,015 кг |
Таблица 2 Собственный ток потребления УПН(С)
| Режим работы | Ток потребления УПН(С), не более, мА | |
| Напряжение в ЛС 12 В | Напряжение в ЛС 24 В | |
| Дежурный режим | 5 мА | 9 мА |
| Режим «Пуск» | 10 мА | 12 мА |

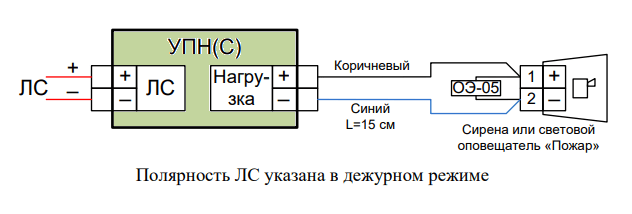

Схема подключения
