Устройства плавного пуска серии SSIP применяются везде, где необходим контролируемый пуск и останов двигателя, и не требуется регулировка скорости. Предназначены для систем, требующих повышенного контроля физических параметров. Серия SSIP с внешним байпасным контактором облегчает техническое обслуживание и дает возможность применять контакторы различных видов.
Преимущества устройств плавного пуска INSTART серии SSIP
МОНТАЖ

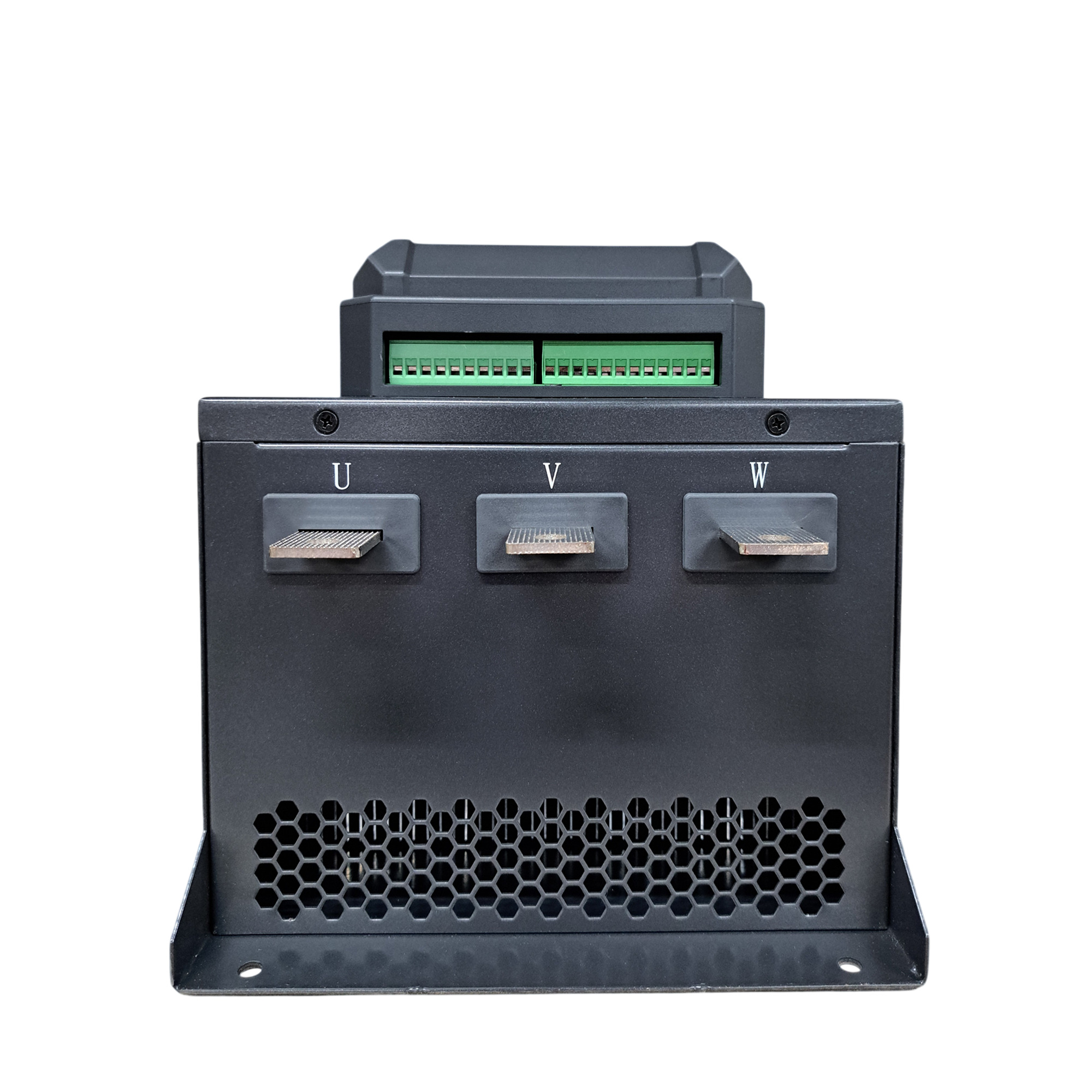

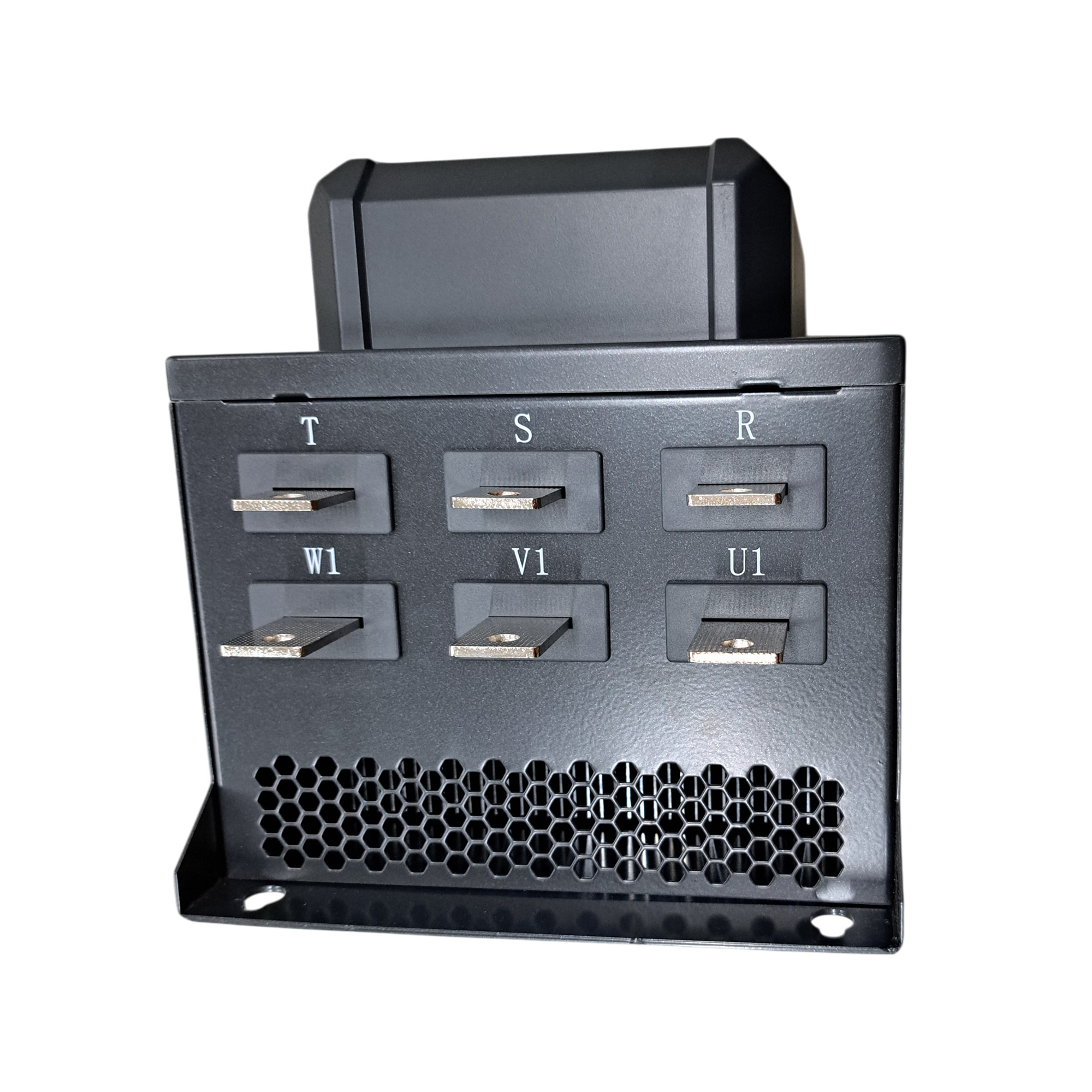

- Силовые шины открытого типа во всем мощностном диапазоне для удобства подключения
- Конструкция корпуса позволяет выполнять установку без воздушных зазоров
НАСТРОЙКА И ПРОГРАММИРОВАНИЕ

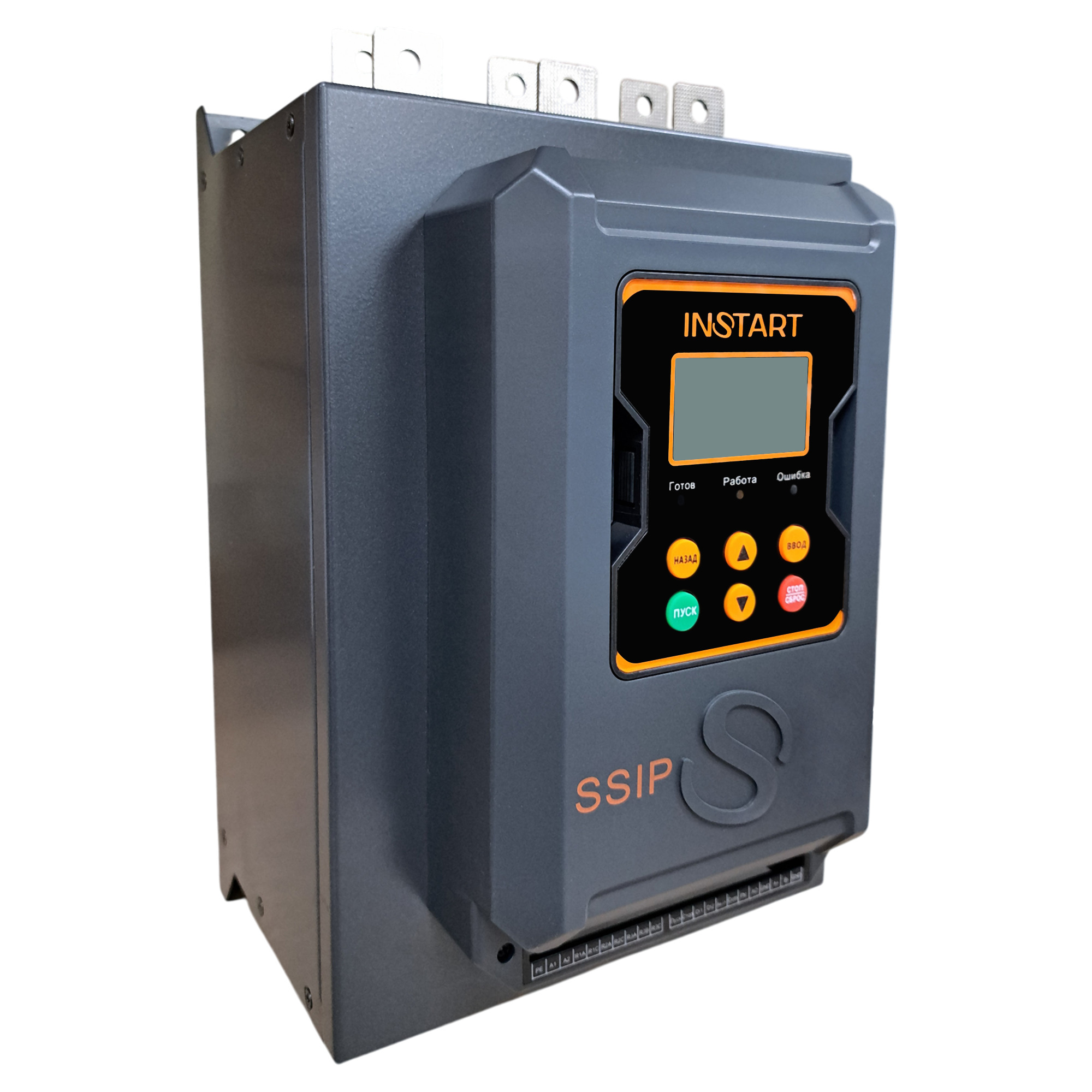

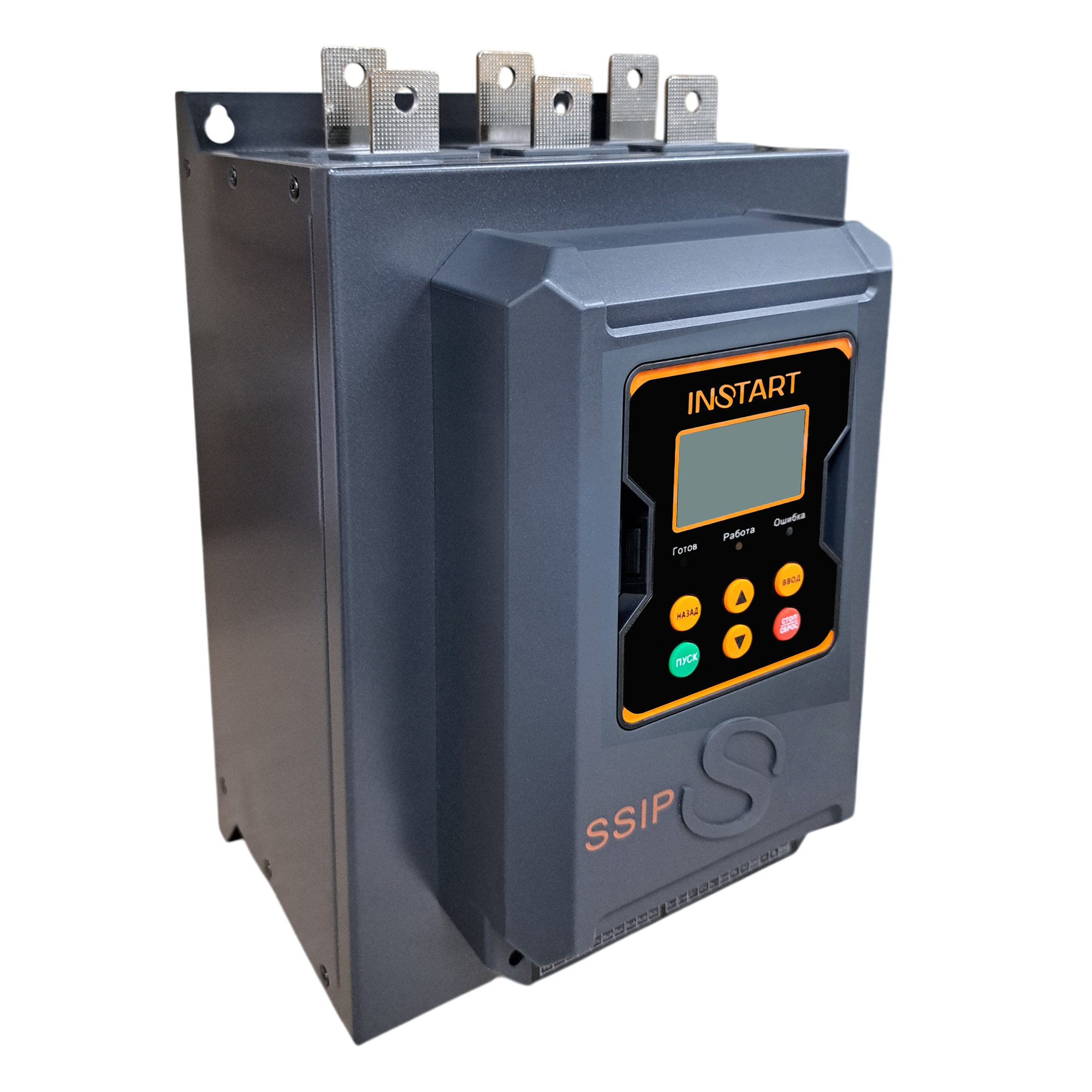

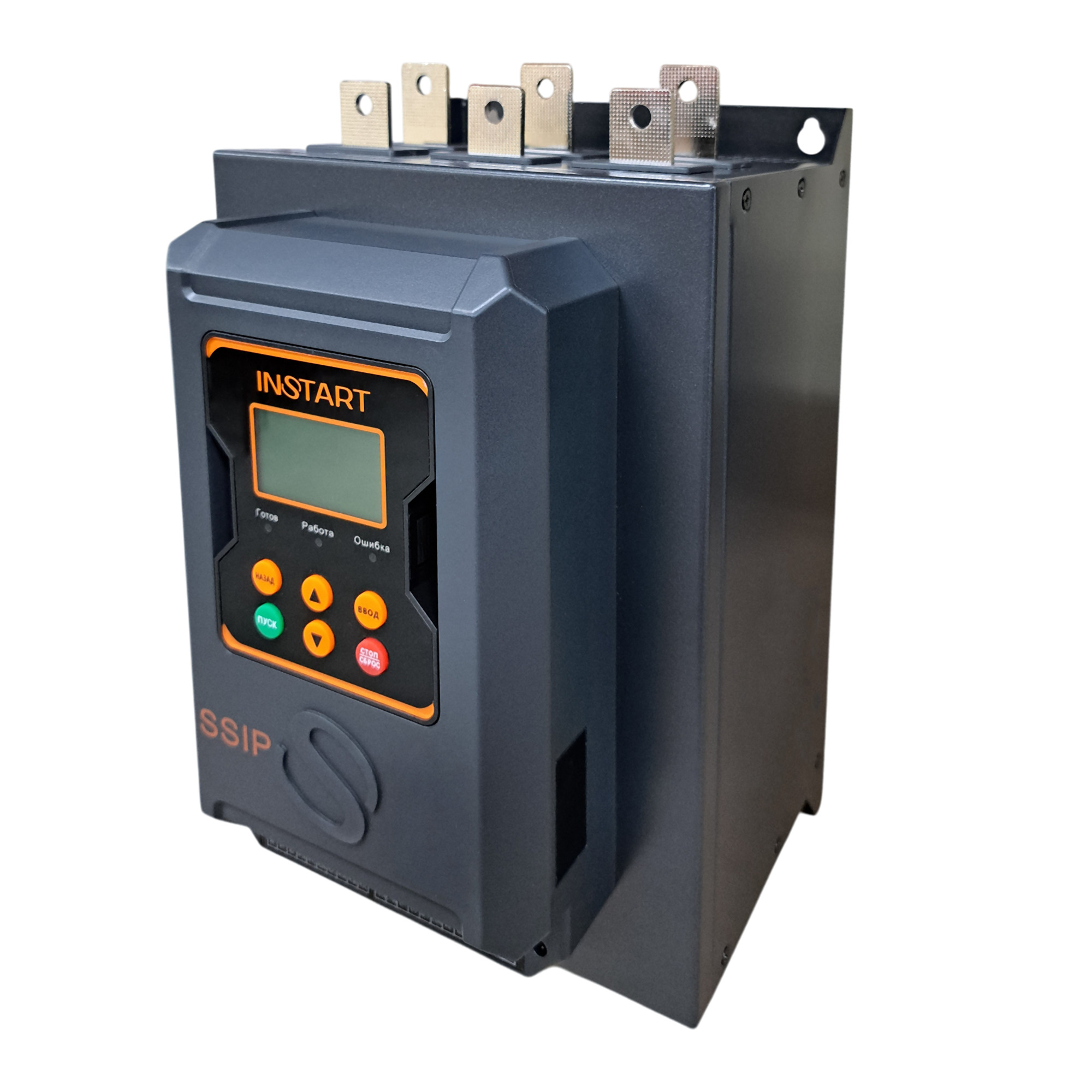

- ЖК-дисплей с русскоязычным меню
- Предустановленные настройки для типовых применений
- Встроенный сетевой протокол ModBUS RTU
- Программируемые входы и выходы
- Журнал событий с хронологией
ЭКСПЛУАТАЦИЯ
- Эргономичная съемная выносная панель
- Пофазный контроль тока, напряжения и температуры
- Подключение РТС-датчика электродвигателя
- Независимое бесперебойное питание управляющей части устройства

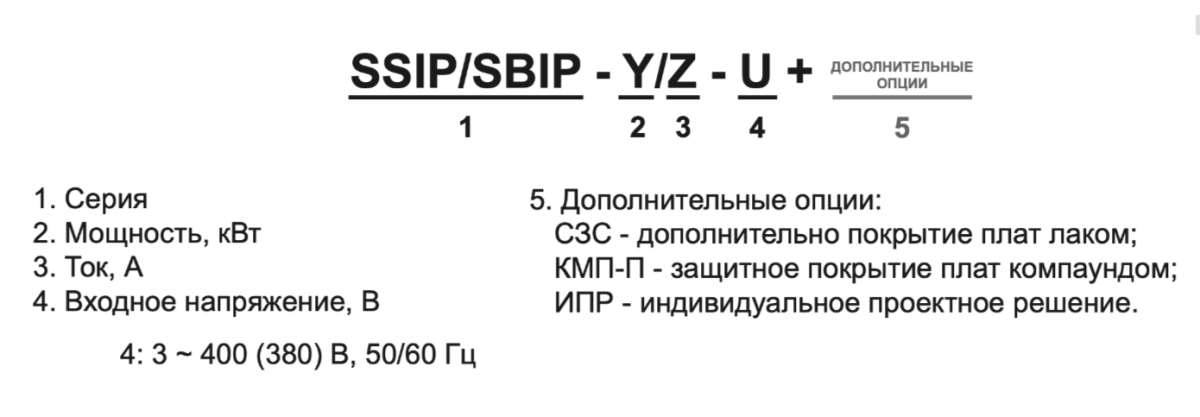

Система обозначения
Схема подключения устройств плавного пуска серии SSIP
Массогабаритные характеристики
| Типоразмер | Модель | Габаритные размеры | ||||
|---|---|---|---|---|---|---|
| Вес (нетто), кг | мм | Способ монтажа | ||||
| Ш | В | Г | ||||
| 1 | SSIP-5.5/11-04 | 3,2 | 155 | 308 | 175 | На монтажную панель |
| SSIP-7.5/15-04 | ||||||
| SSIP-11/23-04 | ||||||
| SSIP-15/30-04 | ||||||
| SSIP-18.5/37-04 | ||||||
| SSIP-22/43-04 | ||||||
| SSIP-30/60-04 | ||||||
| SSIP-37/74-04 | ||||||
| SSIP-45/90-04 | ||||||
| SSIP-55/110-04 | ||||||
| 2 | SSIP-75/150-04 | 10 | 220 | 380 | 230 | На монтажную панель |
| SSIP-90/180-04 | ||||||
| SSIP-110/220-04 | ||||||
| 3 | SSIP-132/264-04 | 18 | 270 | 490 | 230 | На монтажную панель |
| SSIP-160/320-04 | ||||||
| SSIP-185/370-04 | ||||||
| SSIP-200/400-04 | ||||||
| SSIP-220/440-04 | ||||||
| 4 | SSIP-250/500-04 | 23 | 310 | 560 | 230 | На монтажную панель |
| SSIP-280/560-04 | ||||||
| SSIP-320/640-04 | ||||||
| 5 | SSIP-355/710-04 | 29 | 350 | 590 | 230 | На монтажную панель |
| SSIP-400/800-04 | ||||||
| SSIP-450/900-04 | ||||||
| 6 | SSIP-500/1000-04 | 37 | 420 | 660 | 230 | На монтажную панель |
| SSIP-630/1260-04 | 38 | |||||
Какую серию выбрать SSIP или SBIP?
серия SSIP
Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки).
Диапазон мощности: 5.5 — 630 кВт
Преимущества:
- УПП подключается к электродвигателю, который был установлен ранее и до этого запускался «прямым пуском». В этом случае задействуется имеющийся контактор.
- Необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и «прямого пуска» двигателя через контактор.
серия SBIP
Стандартная серия общего применения со встроенным обводным контактором.
Диапазон мощности: 5.5 — 630 кВт
Преимущества:
- Производится первичное подключение электродвигателя «с нуля». В этом случае наличие встроенного обводного контактора максимально упростит процесс подключения.
- Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.
