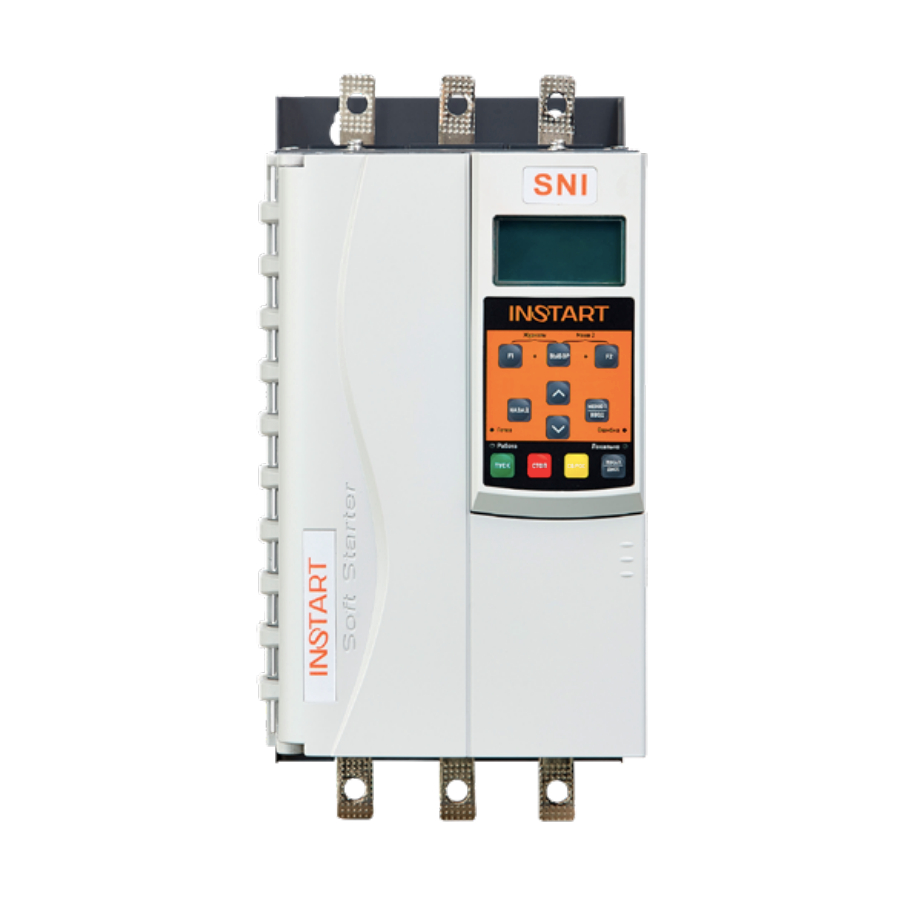

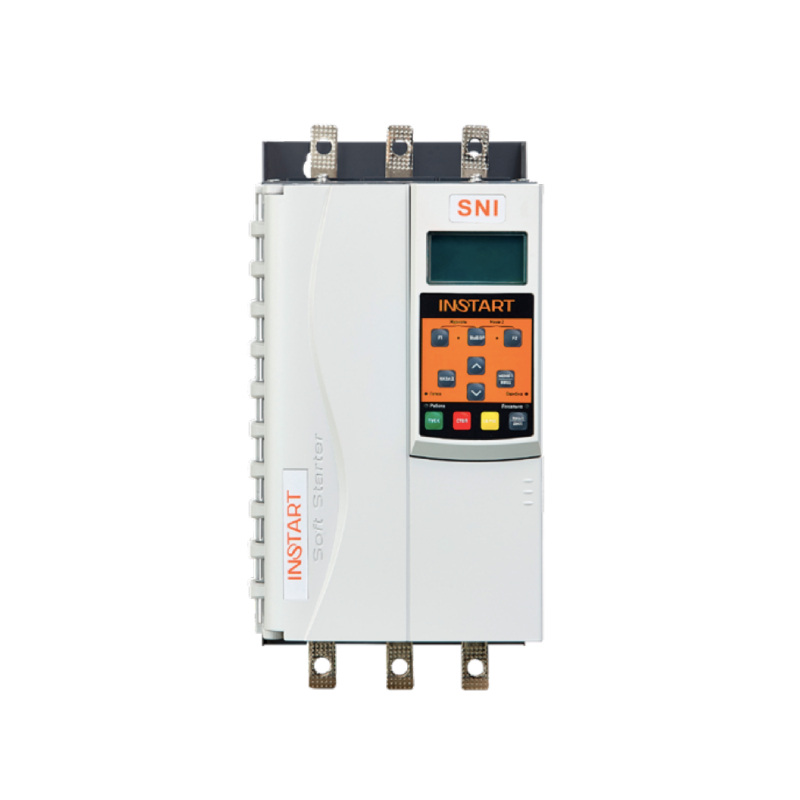

Устройства плавного пуска SNI – это серия в линейке INSTART со встроенным обводным контактором (байпас). Предназначены для плавного запуска асинхронных электродвигателей с короткозамкнутым ротором путем постепенного повышения напряжения на статоре двигателя. Устройства оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей. Силовая часть устройства выполнена на тиристорах, установленных на каждой фазе, система управления – цифровая, микропроцессорная.
Преимущества устройств плавного пуска INSTART серии SNI
ГРАФИЧЕСКАЯ ПАНЕЛЬ (LCD)
Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно
ТИРИСТОРНОЕ УПРАВЛЕНИЕ ПО ТРЕМ ФАЗАМ
Устройства плавного пуска SNI имеют возможность подключения как «в линию», так и «внутри треугольника»
РАСШИРЕННЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- контролируемый запуск/останов электродвигателя в 3 основных режимах;
- электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме;
- встроенный байпас во всем диапазоне мощностей;
- расширенное количество программируемых входов/ выходов.
СЕТЕВОЙ ПРОТОКОЛ
Возможность дистанционного управления с помощью встроенного сетевого протокола Modbus, а также опционально подключаемого протокола Profibus, доступного при помощи плат расширения SNI-DP-B и SNI-DP-S. Данные протоколы облегчают внедрение в различные системы управления и мониторинга.
МОДИФИЦИРОВАННАЯ СИСТЕМА ЗАЩИТНЫХ ФУНКЦИЙ
Большой выбор настраиваемых защит электродвигателя – защита от холостого хода, перегрузки, асимметрии фаз, защита электродвигателя от перегрева по датчику температуры и пр.
БЕСПЕРЕБОЙНОЕ ПИТАНИЕ
Независимое питание управляющей части УПП
ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ
Позволяют запрограммировать расписание работы УПП и записывать все события в памяти устройства
Гарантия 2 года
Система обозначения
Схема подключения устройств плавного пуска серии SNI
Массогабаритные характеристики устройств плавного пуска серии SNI
| Модель | Габаритные размеры,мм | |||
|---|---|---|---|---|
| Вес (нетто),кг | Ш | В | Г | |
| SNI-5.5/13-04 | 6 | 160 | 305 | 216 |
| SNI-7.5/17-04 | 6 | 160 | 305 | 216 |
| SNI-11/23-04 | 6 | 160 | 305 | 216 |
| SNI-15/30-04 | 6 | 160 | 305 | 216 |
| SNI-18.5/37-04 | 6 | 160 | 305 | 216 |
| SNI-22/43-04 | 6 | 160 | 305 | 216 |
| SNI-30/60-04 | 6 | 160 | 305 | 216 |
| SNI-37/76-04 | 6 | 160 | 305 | 216 |
| SNI-45/97-04 | 6 | 160 | 305 | 216 |
| SNI-55/105-04 | 6 | 160 | 305 | 216 |
| SNI-75/145-04 | 17 | 282 | 422 | 268 |
| SNI-90/170-04 | 17 | 282 | 422 | 268 |
| SNI-115/220-04 | 17 | 282 | 422 | 268 |
| SNI-132/255-04 | 32 | 445 | 615 | 287 |
| SNI-160/320-04 | 32 | 445 | 615 | 287 |
| SNI-185/360-04 | 32 | 445 | 615 | 287 |
| SNI-200/380-04 | 32 | 445 | 615 | 287 |
| SNI-220/435-04 | 32 | 445 | 615 | 287 |
| SNI-250/500-04 | 32 | 445 | 615 | 287 |
| SNI-280/580-04 | 35 | 445 | 615 | 287 |
| SNI-320/630-04 | 35 | 445 | 615 | 287 |
| SNI-355/700-04 | 35 | 445 | 615 | 287 |
| SNI-400/820-04 | 35 | 445 | 615 | 287 |
| SNI-450/920-04 | 85 | 602 | 830 | 395 |
| SNI-500/1000-04 | 88 | 602 | 830 | 395 |
| SNI-600/1200-04 | 88 | 602 | 830 | 395 |
| SNI-700/1410-04 | 88 | 602 | 830 | 395 |
| SNI-800/1600-04 | 100 | 602 | 830 | 395 |
| Модель | Габаритные размеры,мм | |||
|---|---|---|---|---|
| Вес (нетто),кг | Ш | В | Г | |
| SNI-5.5/13-06 | 6 | 160 | 305 | 216 |
| SNI-7.5/13-06 | 6 | 160 | 305 | 216 |
| SNI-11/13-06 | 6 | 160 | 305 | 216 |
| SNI-15/17-06 | 6 | 160 | 305 | 216 |
| SNI-18.5/23-06 | 6.5 | 160 | 305 | 216 |
| SNI-22/30-06 | 6.5 | 160 | 305 | 216 |
| SNI-30/37-06 | 6.5 | 160 | 305 | 216 |
| SNI-37/43-06 | 6.5 | 160 | 305 | 216 |
| SNI-45/53-06 | 6.5 | 160 | 305 | 216 |
| SNI-55/76-06 | 6.5 | 160 | 305 | 216 |
| SNI-75/97-06 | 6.5 | 160 | 305 | 216 |
| SNI-90/105-06 | 6.5 | 160 | 305 | 216 |
| SNI-115/145-06 | 17 | 282 | 422 | 268 |
| SNI-132/170-06 | 17 | 282 | 422 | 268 |
| SNI-160/200-06 | 17 | 282 | 422 | 268 |
| SNI-185/220-06 | 17 | 282 | 422 | 268 |
| SNI-200/255-06 | 32 | 445 | 615 | 287 |
| SNI-220/280-06 | 32 | 445 | 615 | 287 |
| SNI-250/320-06 | 32 | 445 | 615 | 287 |
| SNI-280/350-06 | 32 | 445 | 615 | 287 |
| SNI-320/360-06 | 32 | 445 | 615 | 287 |
| SNI-350/425-06 | 32 | 445 | 615 | 287 |
| SNI-400/500-06 | 35 | 445 | 615 | 287 |
| SNI-450/580-06 | 35 | 445 | 615 | 287 |
| SNI-500/630-06 | 35 | 445 | 615 | 287 |
| SNI-600/700-06 | 35 | 445 | 615 | 287 |
| SNI-700/820-06 | 35 | 445 | 615 | 287 |
| SNI-800/920-06 | 88 | 602 | 830 | 395 |
| SNI-1000/1200-06 | 88 | 602 | 830 | 395 |
| SNI-1200/1410-06 | 88 | 602 | 830 | 395 |
Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.
