Устройства плавного пуска серии SBIP применяются везде, где необходим контролируемый пуск и останов двигателя, и не требуется регулировка скорости. Предназначены для систем, требующих повышенного контроля физических параметров. Серия SBIP со встроенным байпасным контактором обеспечивает простое подключение и удобство эксплуатации.
Преимущества устройств плавного пуска INSTART серии SBIP
МОНТАЖ
- Силовые шины открытого типа во всем мощностном диапазоне для удобства подключения
- Конструкция корпуса позволяет выполнять установку без воздушных зазоров
НАСТРОЙКА И ПРОГРАММИРОВАНИЕ
- ЖК-дисплей с русскоязычным меню
- Предустановленные настройки для типовых применений
- Встроенный сетевой протокол ModBUS RTU
- Программируемые входы и выходы
- Журнал событий с хронологией
ЭКСПЛУАТАЦИЯ
- Эргономичная съемная выносная панель
- Пофазный контроль тока, напряжения и температуры
- Подключение РТС-датчика электродвигателя
- Независимое бесперебойное питание управляющей части устройства

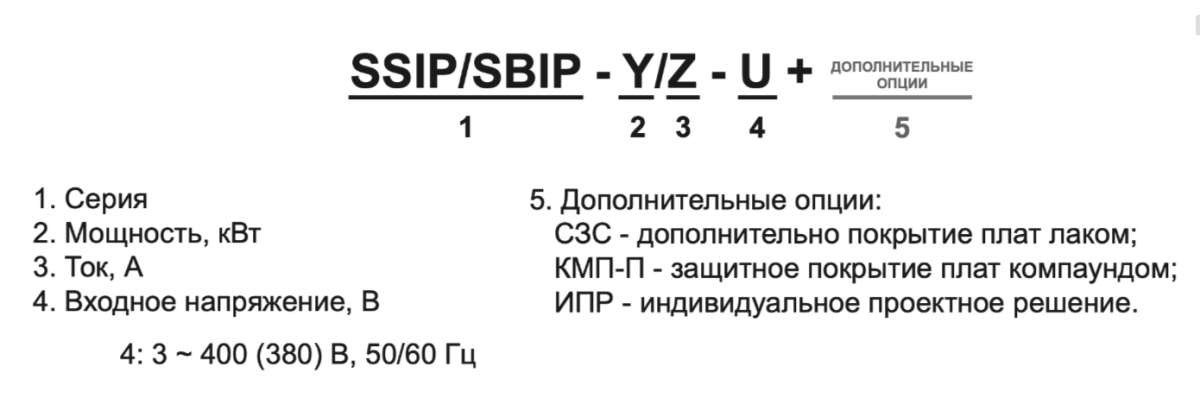

Система обозначения
Схема подключения устройств плавного пуска серии SBIP
Массогабаритные характеристики
| Типоразмер | Модель | Вес (нетто), кг | Габаритные размеры, мм | Способ монтажа | ||
|---|---|---|---|---|---|---|
| Ш | В | Г | ||||
| 1 | SBIP-5.5/11-04 | 3,5 | 155 | 300 | 175 | На монтажную панель |
| SBIP-7.5/15-04 | ||||||
| SBIP-11/23-04 | ||||||
| SBIP-15/30-04 | ||||||
| SBIP-18.5/37-04 | ||||||
| SBIP-22/43-04 | ||||||
| SBIP-30/60-04 | ||||||
| SBIP-37/74-04 | ||||||
| SBIP-45/90-04 | ||||||
| SBIP-55/110-04 | ||||||
| 2 | SBIP-75/150-04 | 11,8 | 220 | 370 | 230 | На монтажную панель |
| SBIP-90/180-04 | ||||||
| SBIP-110/220-04 | ||||||
| 3 | SBIP-132/264-04 | 270 | 585 | 230 | На монтажную панель | |
| SBIP-160/320-04 | ||||||
| SBIP-185/370-04 | ||||||
| SBIP-200/400-04 | ||||||
| SBIP-220/440-04 | ||||||
| 4 | SBIP-250/500-04 | 310 | 660 | 230 | На монтажную панель | |
| SBIP-280/560-04 | ||||||
| SBIP-320/640-04 | ||||||
| 5 | SBIP-355/710-04 | 350 | 690 | 230 | На монтажную панель | |
| SBIP-400/800-04 | ||||||
| SBIP-450/900-04 | ||||||
| 6 | SBIP-500/1000-04 | 420 | 740 | 230 | На монтажную панель | |
| SBIP-630/1260-04 | ||||||
Какую серию выбрать SSIP или SBIP?
серия SSIP
Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки).
Диапазон мощности: 5.5 — 630 кВт
Преимущества:
- УПП подключается к электродвигателю, который был установлен ранее и до этого запускался «прямым пуском». В этом случае задействуется имеющийся контактор.
- Необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и «прямого пуска» двигателя через контактор.
серия SBIP
Стандартная серия общего применения со встроенным обводным контактором.
Диапазон мощности: 5.5 — 630 кВт
Преимущества:
- Производится первичное подключение электродвигателя «с нуля». В этом случае наличие встроенного обводного контактора максимально упростит процесс подключения.
- Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.
