УСТРОЙСТВО КОНТРОЛЯ ЛИНИИ СВЯЗИ И ПУСКА УКЛСиП (С)24
УКЛСиП(С)24 входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест».
УКЛСиП(С)24 предназначено для управления объектами промышленной и пожарной автоматики (в соответствии с классификацией п. 7.1.4 ГОСТ Р 53325):
• установками дымо-газоудаления (в том числе приводами Belimo);
• инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности;
• комбинированными установками.
УКЛСиП(С)24 обеспечивает:
• по команде «Пуск» включение (выход «НР») / выключение (выход «НЗ») исполнительного устройства (далее – ИУ), управление реверсивным ИУ, получающими питание от источника постоянного напряжения 12/24 В;
• контроль исправности (на обрыв и КЗ) цепей, соединяющих ИУ с УКЛСиП(С)24, в дежурном режиме и в режиме «Пуск (только выход «НР»)»;
• контроль наличия источника постоянного напряжения 12/24 В;
• формирование сигнала «Неисправность» размыканием контактов цепи вывода информации (выход ЦВ).
При использовании «Конвертера сухого контакта КСК» (далее – КСК) обобщенный сигнал «Неисправность» может транслироваться по ЛС ППУ «Гефест» на управляющее устройство ЦБ или УКЛСиП(РП).
Степень защиты оболочки (по ГОСТ 14254-69): с верхней крышкой IP30, без верхней крышки IP20. Средний срок службы УКЛСиП(С)24 — 10 лет.
УКЛСиП(С)24 может применяться:
• в составе ППУ «Гефест» (при подключении в линию связи (ЛС) с управляющим устройством ЦБ или УКЛСиП(РП));
• как дополнительное техническое средство (компонент) при построении блочно-модульных приборов или для расширения их функциональных возможностей. В качестве таких приборов могут использоваться сторонние приемно-контрольные приборы (ППКП) или ООО «ФНПП «ГЕФЕСТ» УКЛСиП(С)24 РЭ
УКЛСиП(С)24 может работать под управлением сторонних ППКП или ППУ, формирующих команду «Пуск» подачей постоянного напряжения от 12 до 24 В соответствующей полярности.
Возможно подключение к УКЛСиП(С)24 нереверсивных нереверсивных исполнительных устройств, а так же реверсивного привода

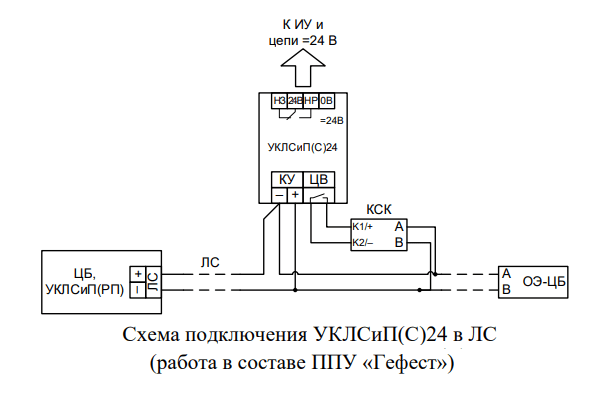

Схема подключения УКЛСиП(С)24 к управляющему устройству УУ (ЦБ или УКЛСиП(РП)) по ЛС
На УКЛСиП(С)24 полярность клемм «КУ» обозначена в режиме «Пуск». На ЦБ, УКЛСиП(РП) полярность клемм «ЛС» обозначена в «Дежурном режиме». Поэтому клемма «КУ–» должна соединяться с «ЛС+», а «КУ+» с «ЛС–». 2) Контроль исправности ЛС (на обрыв и короткое замыкание) осуществляется УУ по наличию связи с оконечным элементом ОЭ-ЦБ.
КСК на рисунке 2 не является обязательным элементом. КСК применен для трансляции сигнала «Неисправность» (выход «ЦВ») на ЦБ или УКЛСиП(РП) по ЛС без прокладки отдельной проводной линии.
КСК не чувствителен к полярности подключения клемм А и В. Подключение КСК (клеммы «K1/+» и «K2/–») к УКЛСиП(С)24 (клеммы «ЦВ») не чувствительно к полярности.
Основные технические характеристики УКЛСиП (С)24
|
Технические характеристики |
Значение |
|
Параметры управляемых исполнительных устройств (ИУ), не более: — напряжение питания — ток |
= 30В 2,2 А |
| Активное ограничение пускового тока в УКЛСиП(С)24, не более | 7,5 А |
|
Ток контроля цепей ИУ: — выключенного ИУ, не более включенного ИУ, не менее |
2 мА 20 мА |
|
Параметры внешнего пускового сигнала на клеммах «КУ»: напряжение токопотребление, не более |
9–30 В 5 мА |
| Электропитание: номинальное напряжение | 12 / 24 В (9–30В) |
| Электропитание: токопотребление, не более | 20 мА |
|
Режим короткого замыкания цепи ИУ: ток защиты от КЗ, не менее время восстановления после снятия КЗ, не более |
3,8 А 10 мс |
|
Допустимая нагрузка на выход «ЦВ»: напряжение, не более ток, не более |
= 80 В 0,1 А |
| Степень защиты оболочки |
с верхней крышкой – IР30 без верхней крышкой – IР20 |
| Средний срок службы | 10 лет |
| Диапазон рабочих температур | от -5°С до + 55°С |
| Габаритные размеры, не более | 109х42х37 мм |
| Масса. не более | 0,15 кг |
