УСТРОЙСТВО КОНТРОЛЯ ЛИНИИ СВЯЗИ И ПУСКА — УКЛСиП(РП)
УКЛСиП(РП) предназначено для контроля и управления линией связи с исполнительными устройствами противопожарной защиты, в том числе через устройства коммутации и диагностики (УК-Д). Дополнительно обеспечивает выбор режимов включения исполнительных устройств по команде «Пуск».
УКЛСиП(РП) применяется совместно с различными ППУ для расширения их функциональных возможностей.
Обеспечивает :
• прием от вышестоящего устройства и трансляцию на объекты управления команды «Пуск» от релейного выхода (замыкание контактов) или от потенциального выхода (подача напряжения);
• контроль линии связи с объектами управления на обрыв и короткое замыкание;
• контроль исправности постоянно включенных технических средств противопожарной защиты;
• контроль наличия напряжения питания;
• выдачу извещения о неисправности на вышестоящее устройство;
• световую индикацию режима «Норма»;
• сигнализацию режима «Неисправность» размыканием выходных контактов «Контроль».
Преимущества:
• может работать под управлением практически любого прибора управления, а также под управлением модулей АСУ ТП;
• обеспечивает непрерывное или синхронное прерывистое управление оповещателями;
• возможно включение в одну контролируемую линию объектов управления, которые находятся постоянно во включенном состоянии, и объектов управления, включаемых по сигналу «Пуск»;
• высокая нагрузочная способность;
• широкий диапазон питающих напряжений (10-28 В);
• низкое энергопотребление;
• защита от радиопомех (возможна установка рядом с GSM-коммуникатором);
• простота монтажа, устройство не требует дополнительных программных настроек;
• два способа установки: на стандартную 35мм DIN-рейку или саморезами к твердой поверхности;
• защищено от КЗ в контролируемой линии электронным самовосстанавливающимся предохранителем.

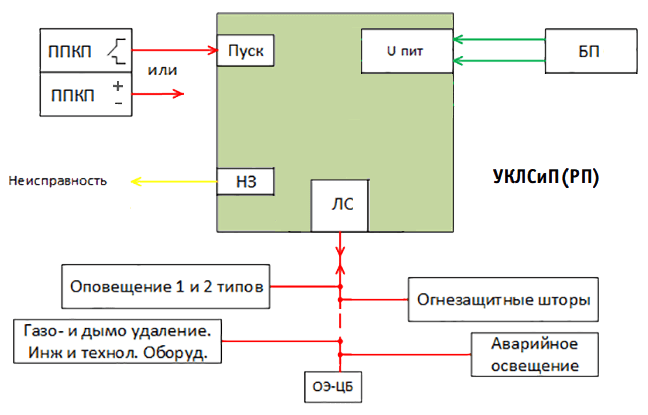

Схема подключения устройств к УКЛСиП(РП)
Основные технические характеристики УКЛСиП(РП)
|
Технические характеристики |
Значение |
| Количество подключаемых линий связи | 1 |
| Тип линии связи | двухпроводная |
| Электропитание, напряжение | 10 – 28 В |
| Величина потребляемого тока от источника питания |
в дежурном режиме – не более 5 мА; в режиме «Пуск» – не более 40 мА |
|
Характеристики сигнала «Пуск» в цепи команды управления (КУ) при работе в активном режиме |
постоянное напряжение 10 – 28 В; ток – не более 40 мА |
| Максимальный ток в цепи ЛС | не более 2,2 А при температуре до +55°С |
|
Максимальные напряжение и ток, коммутируемые контактами оптореле (клеммы «ЦВ») |
постоянное напряжение 80 В, ток 100 мА |
|
Время восстановления ЛС после снятия короткого замыкания (КЗ) не более |
8 секунд |
| Степень защиты оболочки |
с установленной верхней крышкой – IР30 со снятой верхней крышкой – IР20 |
| Диапазон рабочих температур | от -30°С до + 55°С |
| Габаритные размеры, не более | 109х42х37 мм |
| Масса. не более | 0,15 кг |
