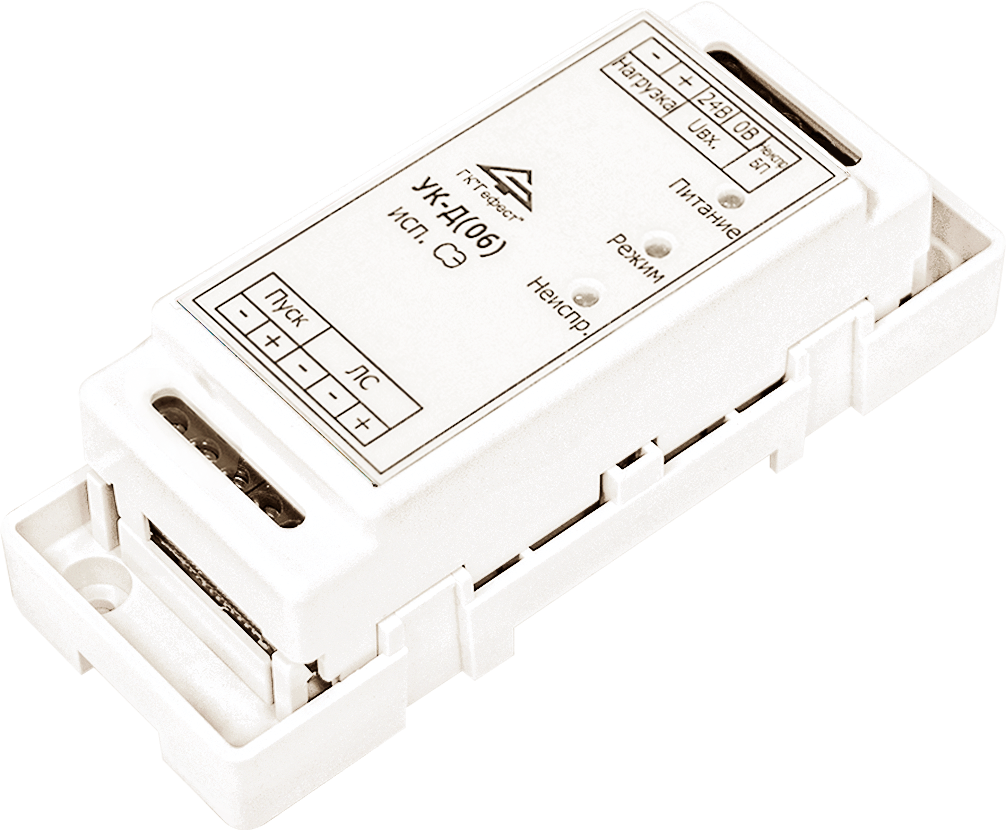

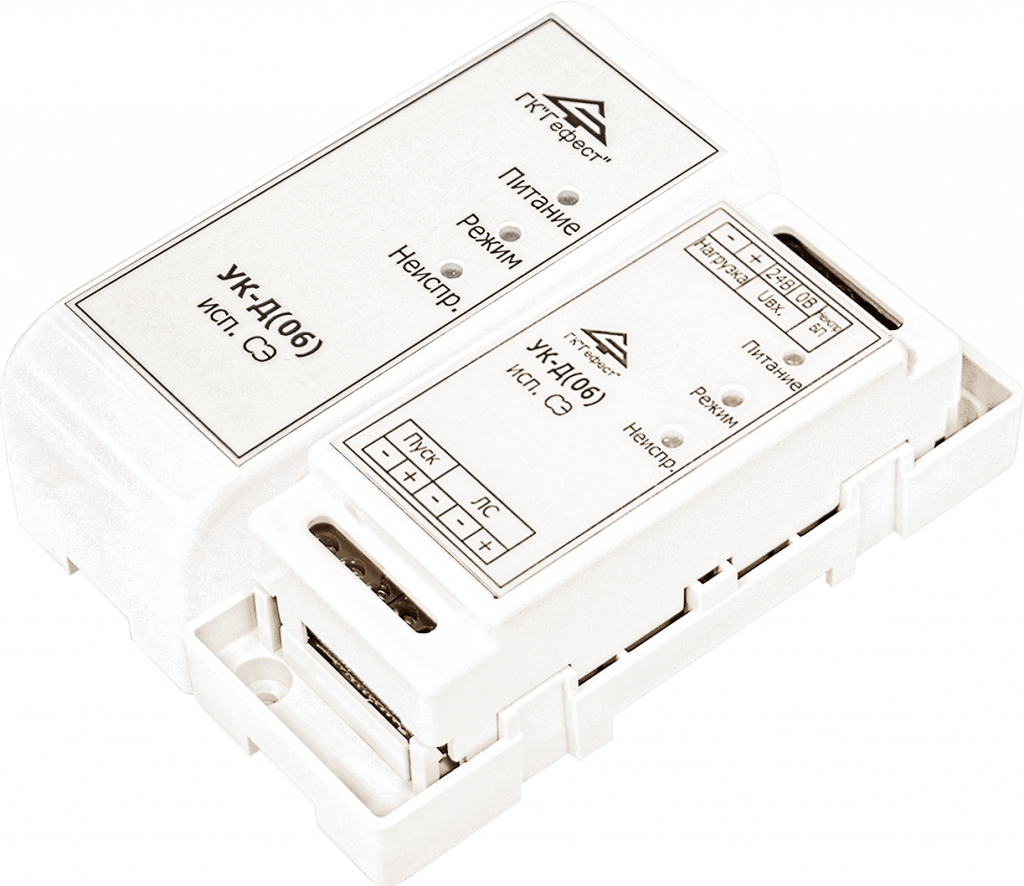

Устройство коммутации и диагностики для системы автоматического тушения УК-Д(06) исп. СЭ предназначено для принудительного группового пуска спринклерных оросителей (или распылителей) с принудительным пуском (СО-ПП).
Устройство обеспечивает:
• групповой принудительный пуск до 12 СО-ПП;
• контроль исправности линии связи с СО-ПП на обрыв и короткое замыкание;
• формирование сигнала неисправность при обрыве или коротком замыкании в цепях подключения СО-ПП, источника питания или при неисправности самого устройства.
Устройство может работать:
• в составе ППУ «Гефест» (при подключении в линию связи ЛС с головным устройством ЦБ или УКЛСиП(РП));
• под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Принцип работы:
• Пуск УК-Д(06) исп. СЭ осуществляется по наличию двух сигналов: сигнала, получаемого по ЛС, и сигнала «Пуск» в виде подачи напряжения 24В от внешнего устройства;
• Питание УК-Д(06) исп. СЭ осуществляется от резервированного источника постоянного тока с номинальным напряжением 24 В. Рекомендуется применение источника питания с аккумулятором, работающим в буферном режиме;
• УК-Д(06) исп. СЭ ведет постоянный контроль исправности линии связи с СО-ПП по величине тока потребления, сравнивая значение величины тока со значением, запрограммированным на этапе пусконаладочных работ. СО-ПП, предназначенный для работы с УК-Д(06) исп. СЭ, оснащается балластным элементом БЭ(СЭ), который необходим для контроля нагревательного элемента оросителя на обрыв и короткое замыкание, а также для индикации режимов работы;
• При обрыве или коротком замыкании в цепях подключения СО-ПП, источника питания, при неисправности самого устройства формируется и передается по ЛС сигнал «Неисправность»;
• Исправность ЛС контролируется головным устройством ЦБ или УКЛСиП(РП).
Технические характеристики
|
Параметр |
Значение |
| Номинальное напряжение линии связи | от 18,5 до 28 В |
| Номинальное напряжение источника питания | от 20 до 28 В |
|
Ток потребления от источника питания УК-Д(06) исп. СЭ в дежурном режиме, не более ограничение в УК-Д(06) исп. СЭ в режиме «Пуск», не более БЭ(СЭ) в режиме «Пуск», не более |
4 мА 2,8 А 0,2 А |
| Число подключаемых СО-ПП, не более | 12 шт. |
|
Ток потребления от ЛС в дежурном режиме, не более в режиме «Пуск», не более |
5 мА 5 мА |
|
Максимальный ток в цепи нагрузки (в цепи подключения СО-ПП): в дежурном режиме — импульсный длительностью 15 мс, период 2 с, не более в режиме «Пуск», не более |
38 мА 2,8 А |
| Максимальное сопротивление линии связи с нагрузкой, не более | 2 Ом |
|
Параметры внешнего сигнала «Пуск»: напряжение ток, не более |
от 20 до 28 В 19 мА |
| Степень защиты оболочки | IР30 |
| Габаритные размеры, не более | 110х41х37 мм |
| Масса, не более | 0,15 кг |

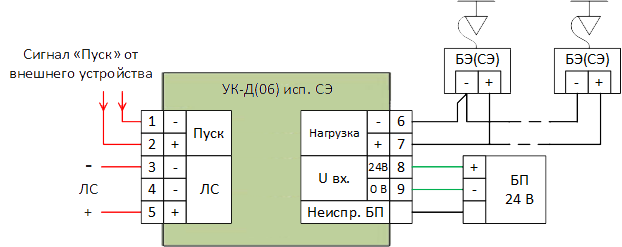

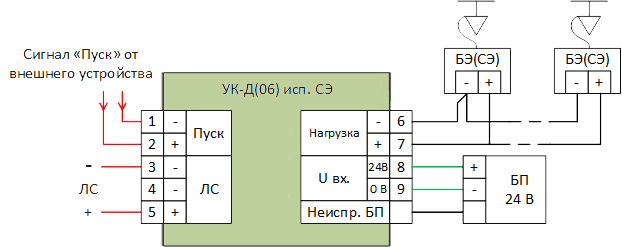

Схема подключения УК-Д(06) исп. СЭ
