Устройство контроля и диагностики УК-Д(05)-К1 исп. КМ-О
УК-Д(05)-К1 исп. КМ-О предназначено для управления и контроля световых и звуковых оповещателей.
Выход устройства может быть сконфигурирован пользователем в двух вариантах:
Вариант 1. Управление оповещателями, включаемыми по команде «Пуск». При этом устройство обеспечивает управление оповещателями и контроль линии связи с ними с помощью оконечного элемента ОЭ-05 (поставляется в комплекте).
Вариант 2. Контроль линии связи с одним постоянно включенным оповещателем, например, оповещателем «Выход», значение тока потребления которого не должно выходить за диапазон рабочих токов.
Обеспечивает:
• контроль на обрыв и короткое замыкание (КЗ) по всей длине линии связи с оповещателем(ями);
• формирование сигнала «Неисправность» при выявлении неисправности в линии связи и его трансляцию на ЦБ или УКЛСиП(РП);
• отключение неисправной линии связи с оповещателем(ями) при КЗ (в том числе при повреждении оповещателя(ей) в результате пожара), при этом работоспособность всей остальной линии оповещения сохраняется.
УК-Д(05)-К1 исп. КМ-О может работать:
• в составе ППУ «Гефест» (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП));
• под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Технические характеристики
| Параметр | Значение |
| Номинальное напряжение линии связи | от 10,5 до 28 В |
| Минимальный ток выхода (ток потребления оповещателями), не более | 6 мА |
| Максимальный ток выхода (ток потребления оповещателями), не более | 500 мА |
| Степень защиты оболочки | IР41 |
| Габаритные размеры, не более | 72х72х36 мм |
| Масса, не более | 0,15 кг |

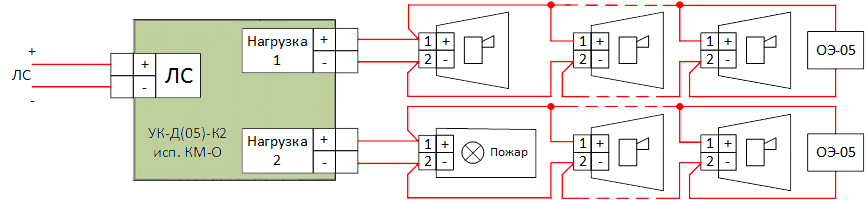

Схема подключения к УК-Д(05)-К2 исп. КМ-О оповещателей, включаемых по команде «Пуск»
Схемы подключения оповещателей к УК-Д(05)-К1 исп. КМ-О аналогичны схемам подключения к УК-Д (05)-К2, с той разницей, что УК-Д(05)-К1 исп. КМ-О имеет один выход.

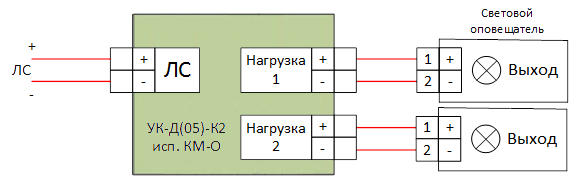

Схема подключения к УК-Д(05)-К2 исп. КМ-О постоянно включенных оповещателей
Принцип работы:
• устройство получает питание и работает под управлением головного устройства: ЦБ или УКЛСиП(РП);
• вариант конфигурирования выхода устройства определяется установкой джамперов;
• устройство передает извещение о неисправности по линии связи ЛС на головное устройство: ЦБ или УКЛСиП(РП).
