Устройство коммутации и диагностики УК-Д(04) исп. КМО
УК-Д(04) исп. КМ-О предназначено для питания и контроля постоянно включенных световых оповещателей и позволяет создавать радиальные ответвления.
ВНИМАНИЕ! Устройство предназначено для контроля световых оповещателей только на полупроводниковых светодиодах. Устройство не работает со световыми оповещателями на лампах накаливания.
Обеспечивает:
• постоянный контроль световых оповещателей и линии связи с ними по величине тока потребления (±6 мА);

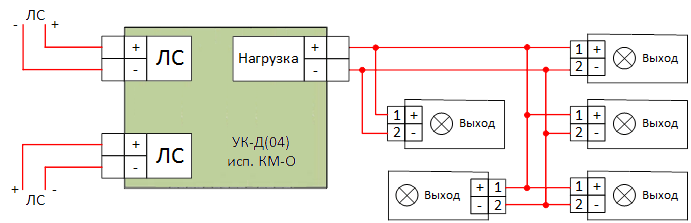

• возможность подключения оповещателей линией связи типа «звезда»;
• формирование и передачу головному устройству по линии связи сигнала «Неисправность» при отклонении тока потребления световыми оповещателями на величину ± 6 мА;
• отключение линии со световыми оповещателями при возникновении в ней короткого замыкания;
• автоматическое восстановление работоспособности линии после устранения короткого замыкания.
Технические характеристики
|
Напряжение линии связи |
от 20,5 до 28 В |
|
Ток потребления |
не более 5 мА |
|
Ток потребления в режиме короткого замыкания выхода |
не более 15мА |
|
Минимальный выходной ток (питание оповещателей) |
не менее 10 мА |
|
Максимальный выходной ток (питание оповещателей): |
не более 300 мА |
|
Задержка определения неисправности |
не более 1,5 с |
| Степень защиты оболочки | IР41 |
| Габаритные размеры не более | 72х72х36 мм |
| Масса не более | 0,15 кг |
УК-Д(04) исп. КМ-О может работать в составе ППУ «Гефест» (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Принцип работы
Устройство имеет четыре режима работы:
— технологический режим
— дежурный режим
— режим «Неисправность»
— переходный режим
Технологический режим
Технологический режим необходим для предотвращения ввода в эксплуатацию новых приборов без проведения предварительной процедуры программирования.
Включение прибора с любой нагрузкой или без нагрузки сопровождается вспышками светодиода «Режим», следующими с частотой 4 Гц. Если нагрузка потребляет ток выше максимально разрешенного, то частота следования вспышек 8 Гц.
Дежурный режим
В дежурный режим устройство переходит после программирования.
Индикатор «Режим» не светится.
В дежурном режиме непрерывно измеряется ток нагрузки и сравнивается со значением опорного тока.
При выходе значений измеряемого тока за границы допустимого диапазона устройство переходит в режим «Неисправность».
Режим «Неисправность»
Переход в режим «Неисправность» происходит в случае выхода значения измеряемого тока за границы диапазона, установленного относительно значения опорного тока, или при коротком замыкании в цепи нагрузки. Вспышки светодиода «Режим» следуют с частотой 4 Гц. Если нагрузка потребляет при этом ток выше верхнего предела, но менее порога короткого замыкания, вспышки светодиода «Режим» следуют с частотой 8 Гц.
При восстановлении значения измеряемого тока в границах допустимого диапазона через 5 с устанавливается переходный режим.
Переходный режим
Переходный режим устанавливается при устранении режима «Неисправность» или режима «короткого замыкания». Вспышки индикатора «Режим» продолжаются, но с периодом порядка 5 с. Переходный режим необходим для поиска устройств, в которых была зафиксирована неисправность. Вспышки прекращаются после успешной перезаписи тока.
