Устройство коммутации и диагностики УК-Д(02) исп. КМО (d)
Устройство коммутации и диагностики УК-Д(02) ИСП. КМ-О предназначено для коммутации (включения/выключения) исполнительных устройств: установок дымоудаления, инженерного и технологического оборудования, работающих от сети переменного тока 220 В, и контроля исправности электрических цепей исполнительных устройств на обрыв, включая обмотку реле или пускателя.
Обеспечивает:
• коммутацию (включение/выключение) исполнительного устройства путем замыкания и размыкания контактов реле;
• сохранение состояния «Включено» / «Выключено» при снятии напряжения с линии связи;
• задержку трансляции команды на следующее устройство в линии связи;
• автоматический контроль наличия напряжения питания на исполнительном устройстве;
• автоматический контроль исправности электрических цепей исполнительного устройства на обрыв, включая обмотку реле или пускателя исполнительного устройства.
Принцип работы
• после получения команды «Пуск» устройство переключает контакты реле «Нагрузка 220 В»;
• с задержкой не менее 100 мс транслирует команду «Пуск» на выход — клеммы «ЛС вых.»;
• в случае пропадания напряжения с клемм «ЛС вх.» (например, при обрыве линии связи) после выполнения команды «Пуск» реле (клеммы ХТ1) продолжает находиться в переключенном (активном) состоянии;
• при смене полярности на клеммах «ЛС вх.» (на полярность, соответствующую режиму «Норма») команда «Пуск» снимается, реле возвращается в положение дежурного режима;
• снятие команды «Пуск» транслируется на клеммы «ЛС вых.» без задержки;
• устройство контролирует наличие сетевого напряжения и целостность нагрузки в дежурном режиме и в режиме «Пуск»;
при исчезновении сетевого напряжения или при обрыве обмотки пускового реле исполнительного устройства устройство формирует и передаёт в линию связи головным устройством извещение «Неисправность». УК-Д(02) исп. КМ-О может работать в составе ППУ «Гефест» (при подключении в линию связи с головным устройством ЦБ или УКЛСиП(РП)) или под управлением стороннего ППУ (подключение через УКЛСиП(РП)).
Технические характеристики
| Параметр | Значение |
| Напряжение линии связи | 24 В |
|
Величина тока, потребляемого от линии связи, не более: — в дежурном режиме — в режиме «Пуск» |
5 мА 8 мА |
|
Максимальные напряжение и ток, коммутируемые в нагрузку: — переменное напряжение — ток — ток не более 8 А при длительности импульса, не более |
250 В 1 А 100 мс |
| Ток контроля цепи нагрузки при напряжении 220 В, не более | 2 мА |
|
Время задержки трансляции команды «Пуск» на выходы «ЛС вых.» после ее поступления на входы «ЛС вх.», не менее |
100 мс |
| Максимальная емкость кабеля от УК-Д(02) до исполнительного устройства, не более | 10 нФ |
| Степень защиты оболочки (по ГОСТ 14254-69) | IР41 |
| Габаритные размеры, не более | 145х72х37 мм |
| Масса, не более | 0,35 кг |
| Диапазон рабочих температур | от–40 °С до +55°С |
| Средняя наработка на отказ, не менее | 60 000 час |
| Средний срок службы | 10 лет |

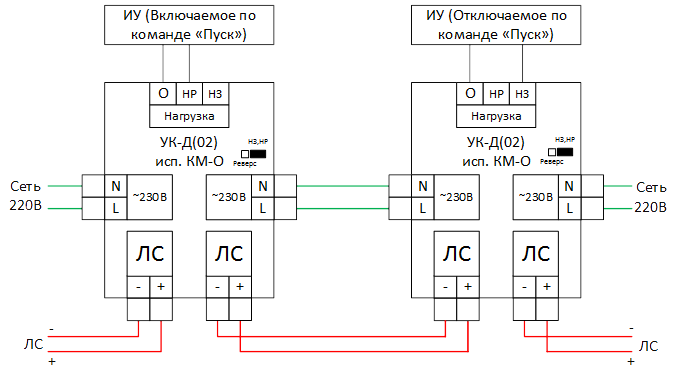

Схемы подключения к УК-Д(02) исп. КМ-О исходно включенных и исходно отключенных в дежурном режиме исполнительных устройств.

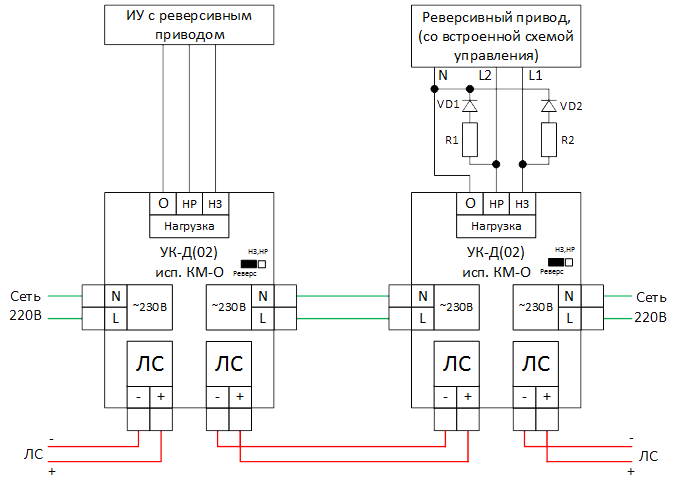

Схемы подключения к УК-Д(02) исп. КМ-О реверсивных исполнительных устройств
