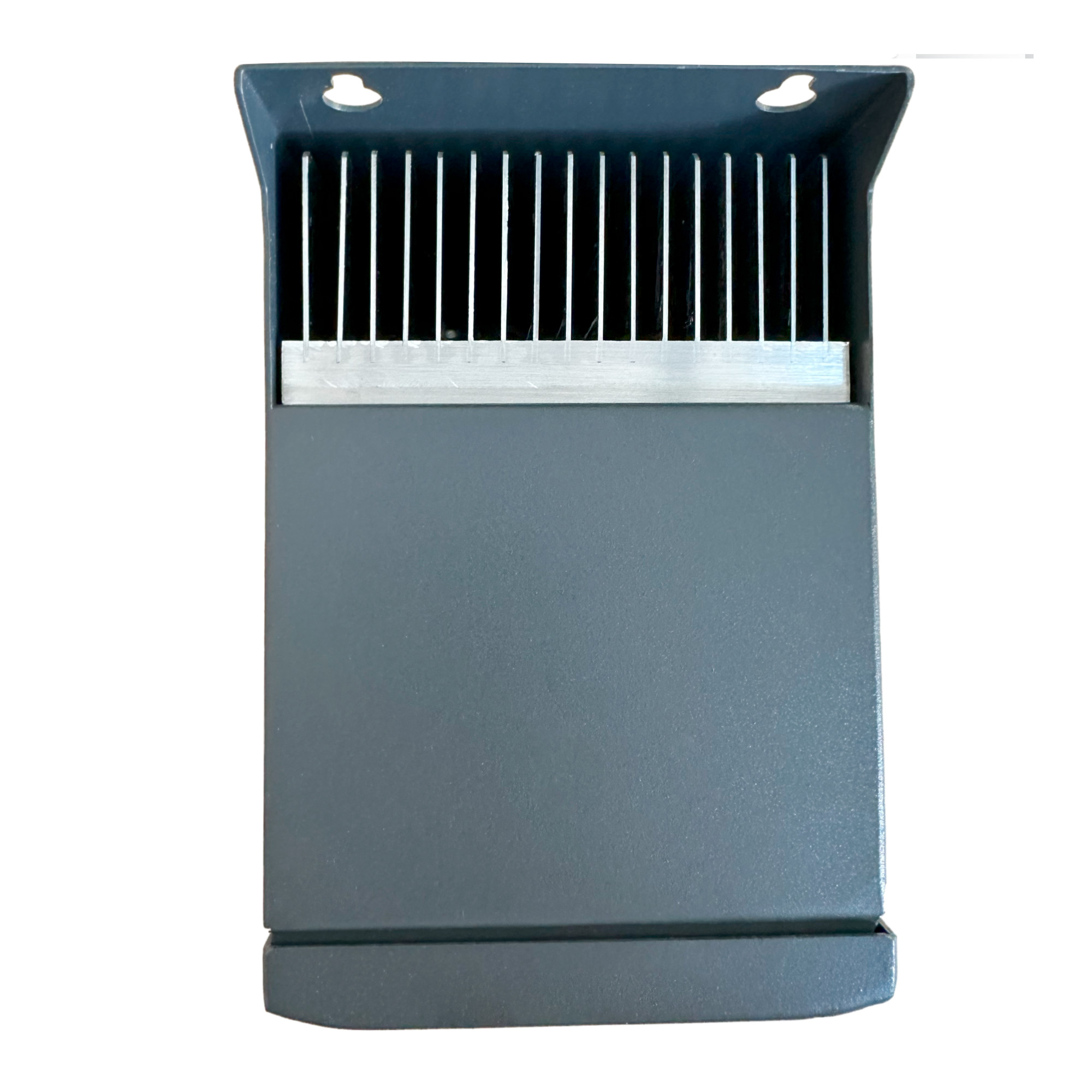

Тормозной модуль обеспечивает передачу электроэнергии, вырабатываемой в процессе торможения электродвигателя, на тормозной резистор, обеспечивая нормальную работу преобразователя частоты и другого оборудования. Тормозной модуль широко используется в схемах управления лифтов, подъемных кранов, производственных механизмов, шахтных подъемных агрегатов, центрифуг, насосных агрегатов для нефтяных месторождений и др.
Преобразователи частоты INSTART мощностью до 18,5 кВт (включительно) имеют встроенные тормозные модули.
Для преобразователей частоты INSTART мощностью от 22 кВт и выше необходимо внешнее подключение.
Система обозначения тормозных модулей FCI-BU
1. Серия
2. Номинальный ток, А
3. Напряжение питания*:
- 4: Нет обозначения: DC 478-700 В
- 6: DC 831-1190 В
*DC 478-700 В для ПЧ, напряжением питания 342-440 В DC 831-1190 В для ПЧ, напряжением питания 594-759 В
Система обозначения тормозных модулей BU
1. Серия
2. Номинальный ток, А
3. Напряжение питания*:
- 4: DC 478-700 В
- 6: DC 831-1190 В
*DC 478-700 В для ПЧ, напряжением питания 342-440 В DC 831-1190 В для ПЧ, напряжением питания 594-759 В
Массогабаритные характеристики

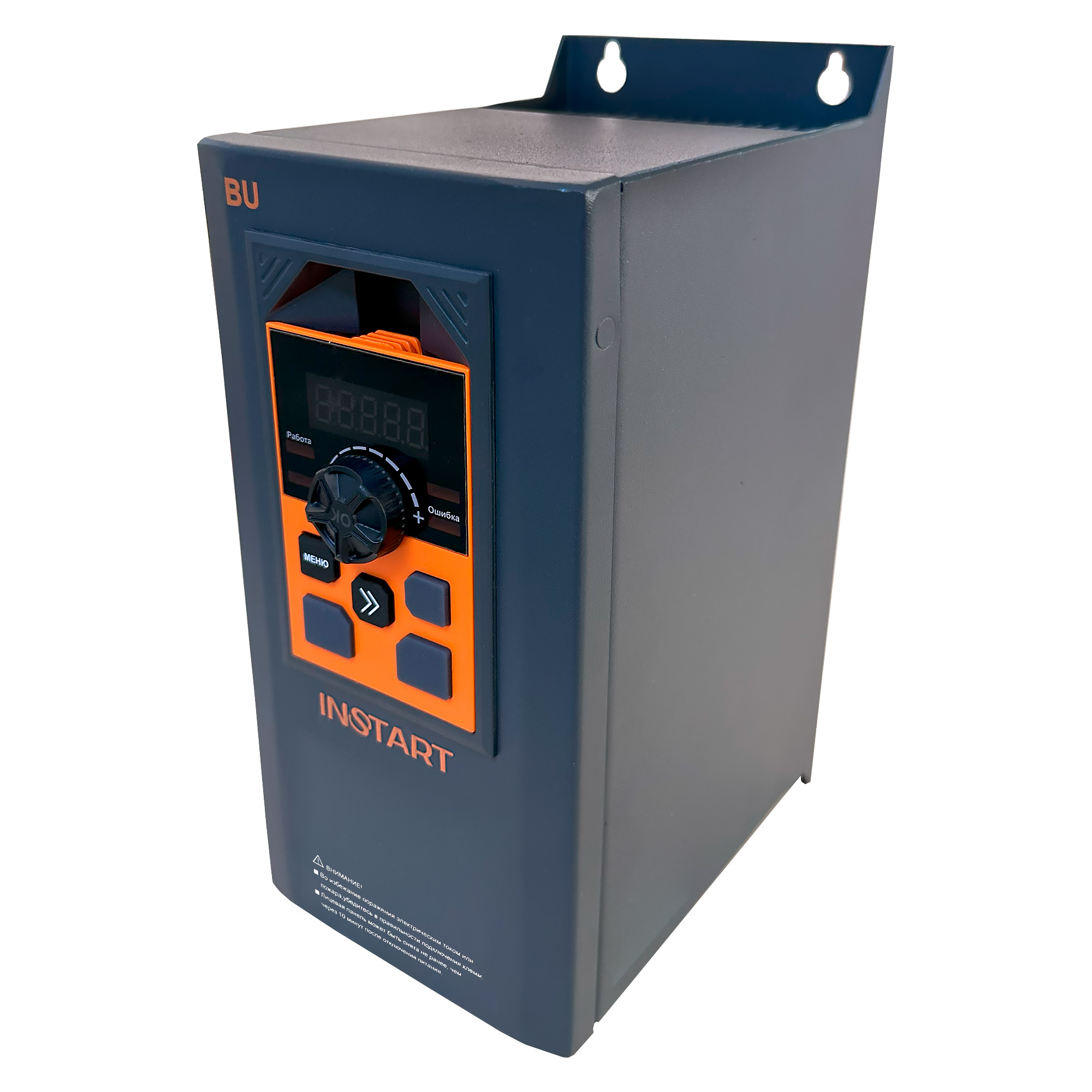

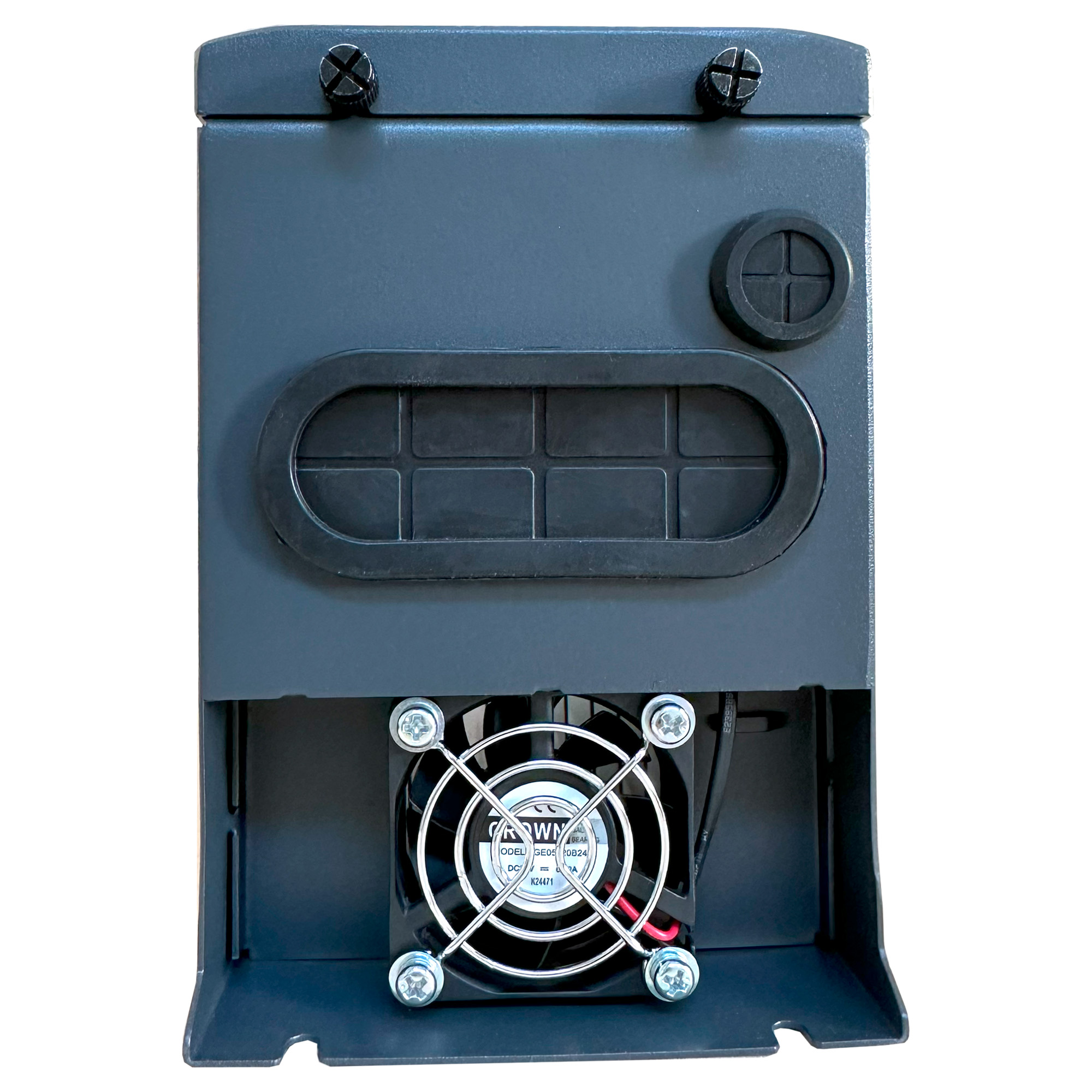

Тормозной модуль серии BU, типоразмер 1

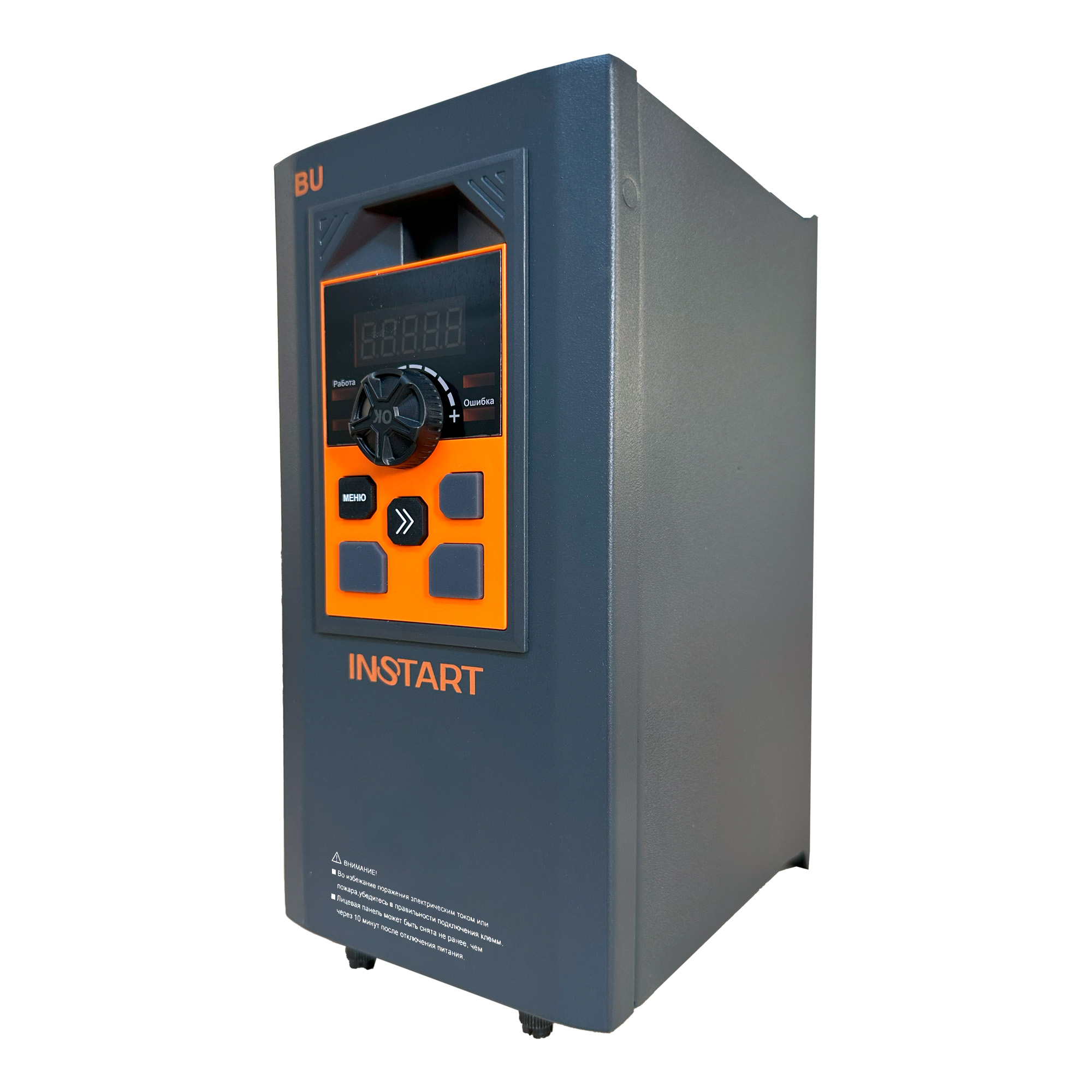

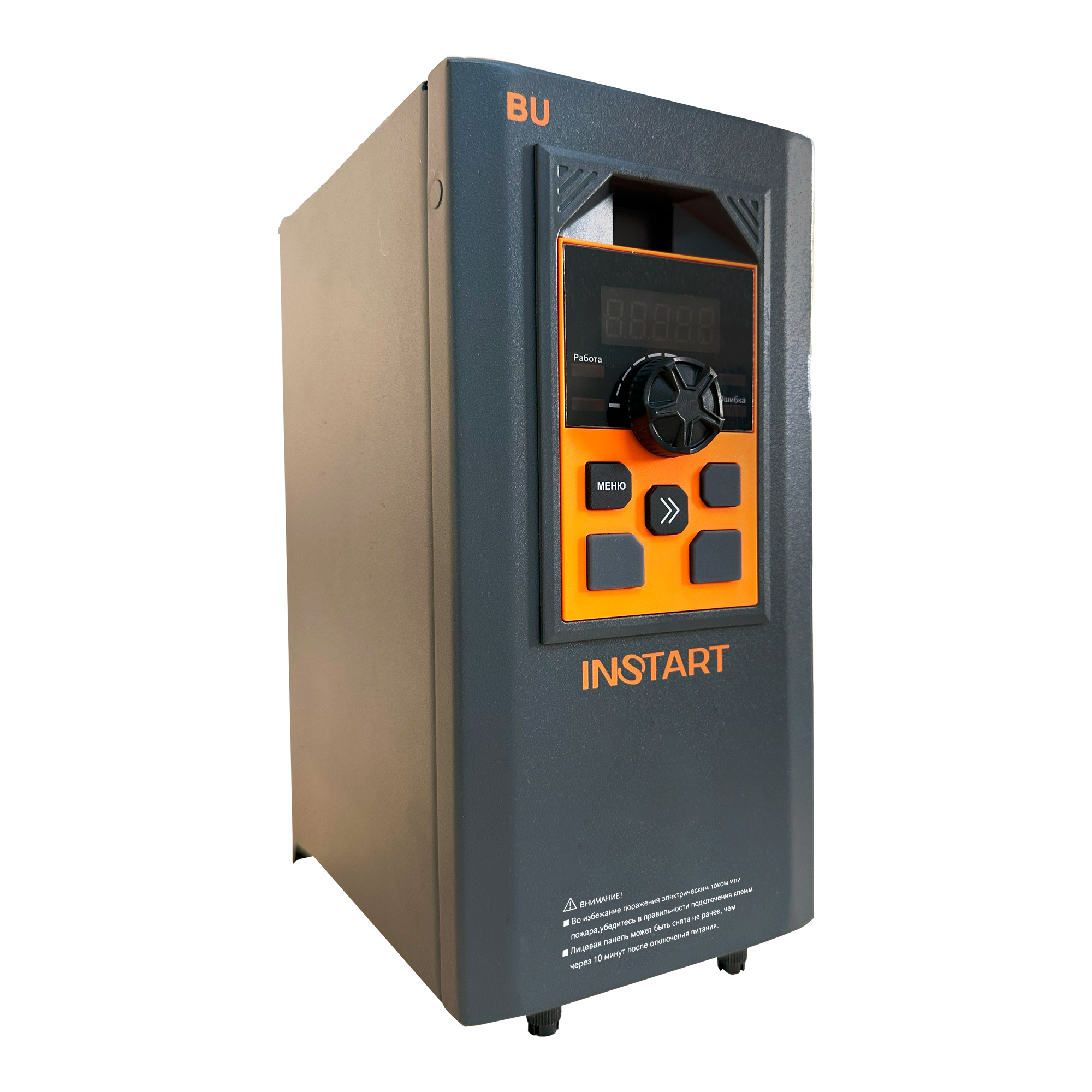

Тормозной модуль серии BU, типоразмер 2
Тормозной модуль серии FCI-BU, типоразмер 1
Тормозной модуль серии FCI-BU, типоразмер 2
| Модель |
Ш |
В |
Г |
Вес, кг |
|
|---|---|---|---|---|---|
| Тормозной модуль серии BU | |||||
| 1 | BU-50-4 | 110 | 250 | 174 |
3,3 |
| BU-100-4 | |||||
|
2 |
BU-200-4 | 180 | 365 | 207 |
7,5 |
| BU-400-4 | |||||
| BU-600-4 | |||||
|
Тормозной модуль серии FCI-BU
|
|||||
|
1 |
FCI-BU-50 | 119 | 230 | 110 |
7,5 |
| FCI-BU-100 | |||||
|
2 |
FCI-BU-200 | 254 | 440 | 250 |
11 |
| FCI-BU-400 | |||||
| FCI-BU-600 | |||||
| FCI-BU-100-6 | |||||
| FCI-BU-200-6 | |||||
| FCI-BU-400-6 | |||||
