Пульт управления, Instart, ПУ-1-010

Пульт управления (ПУ) — предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.

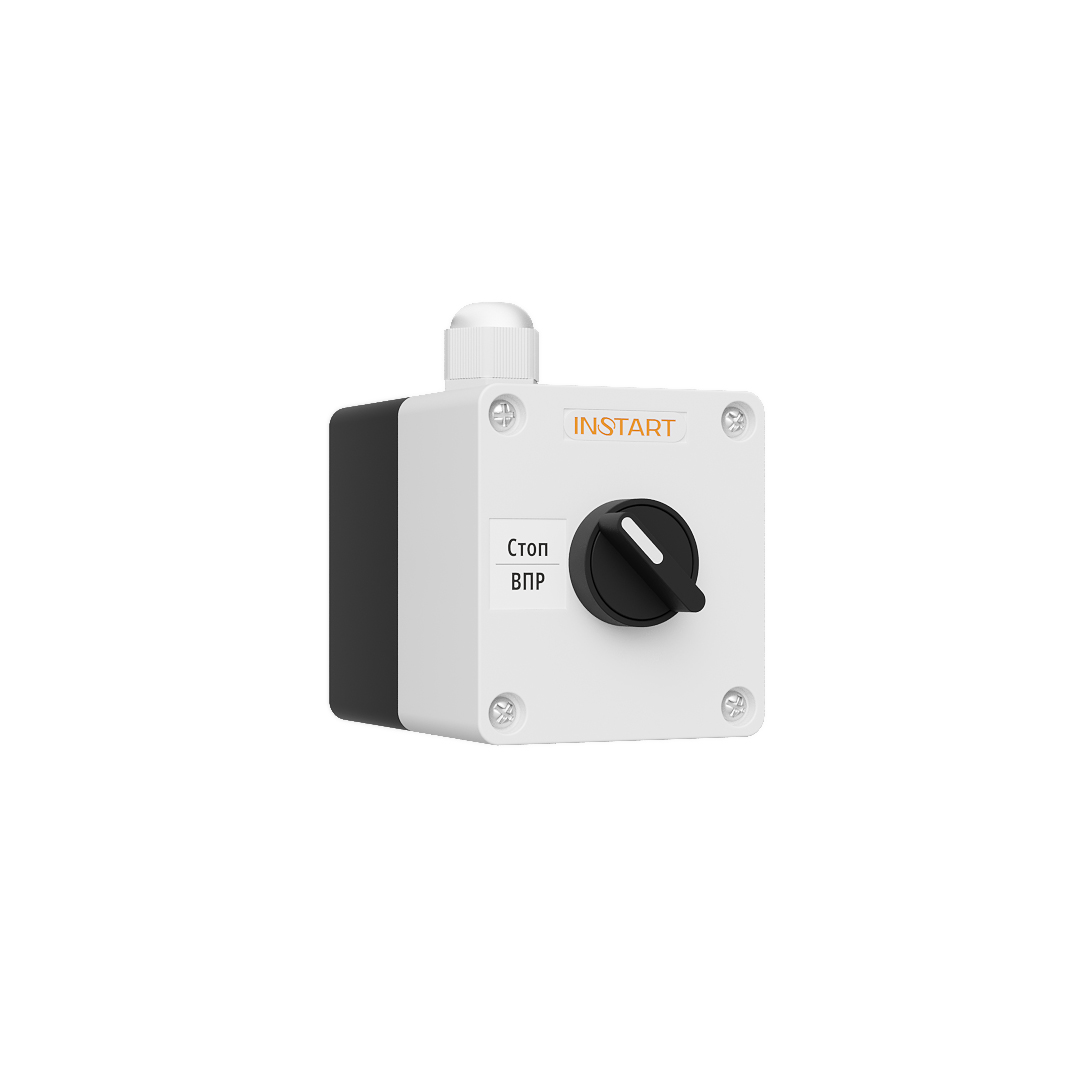

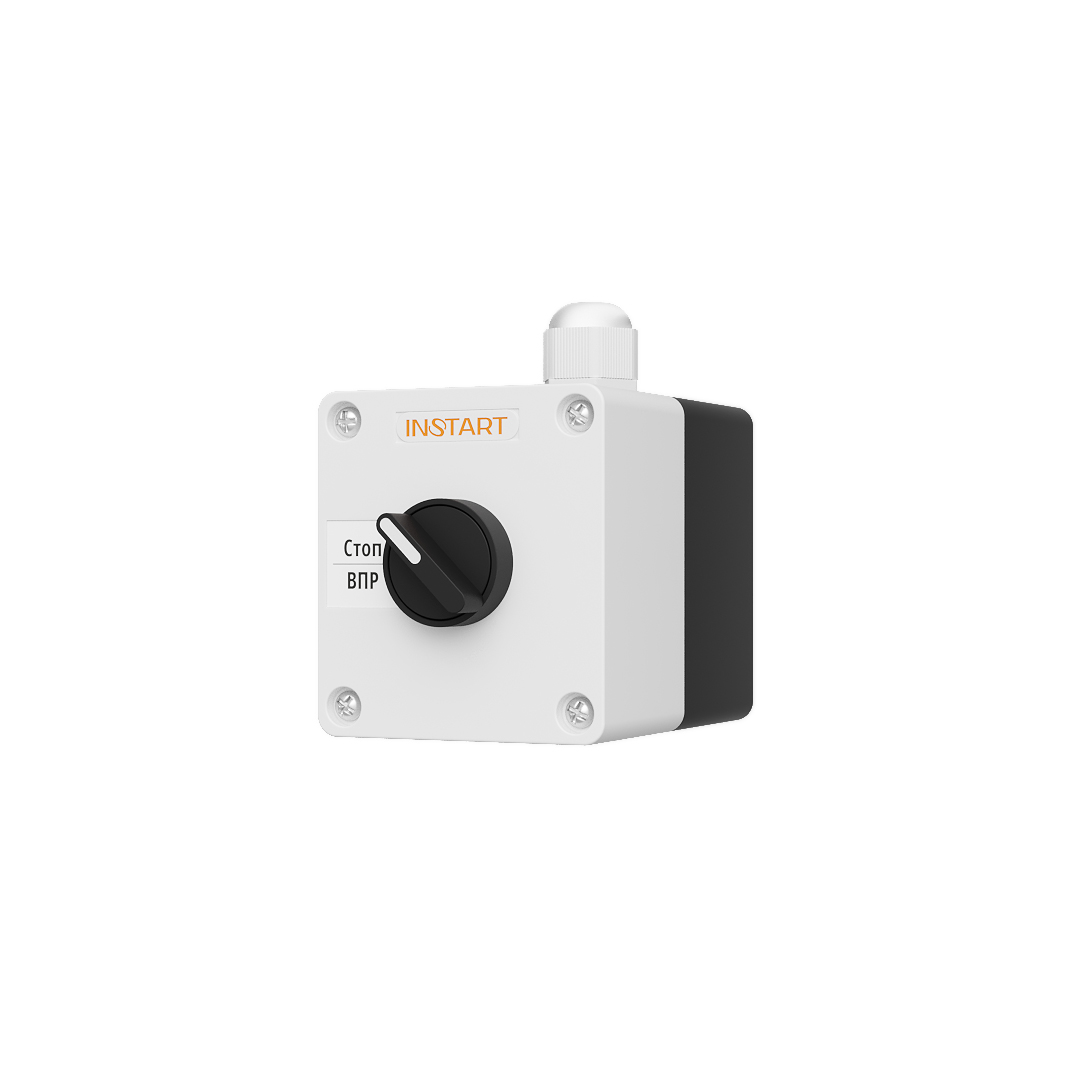

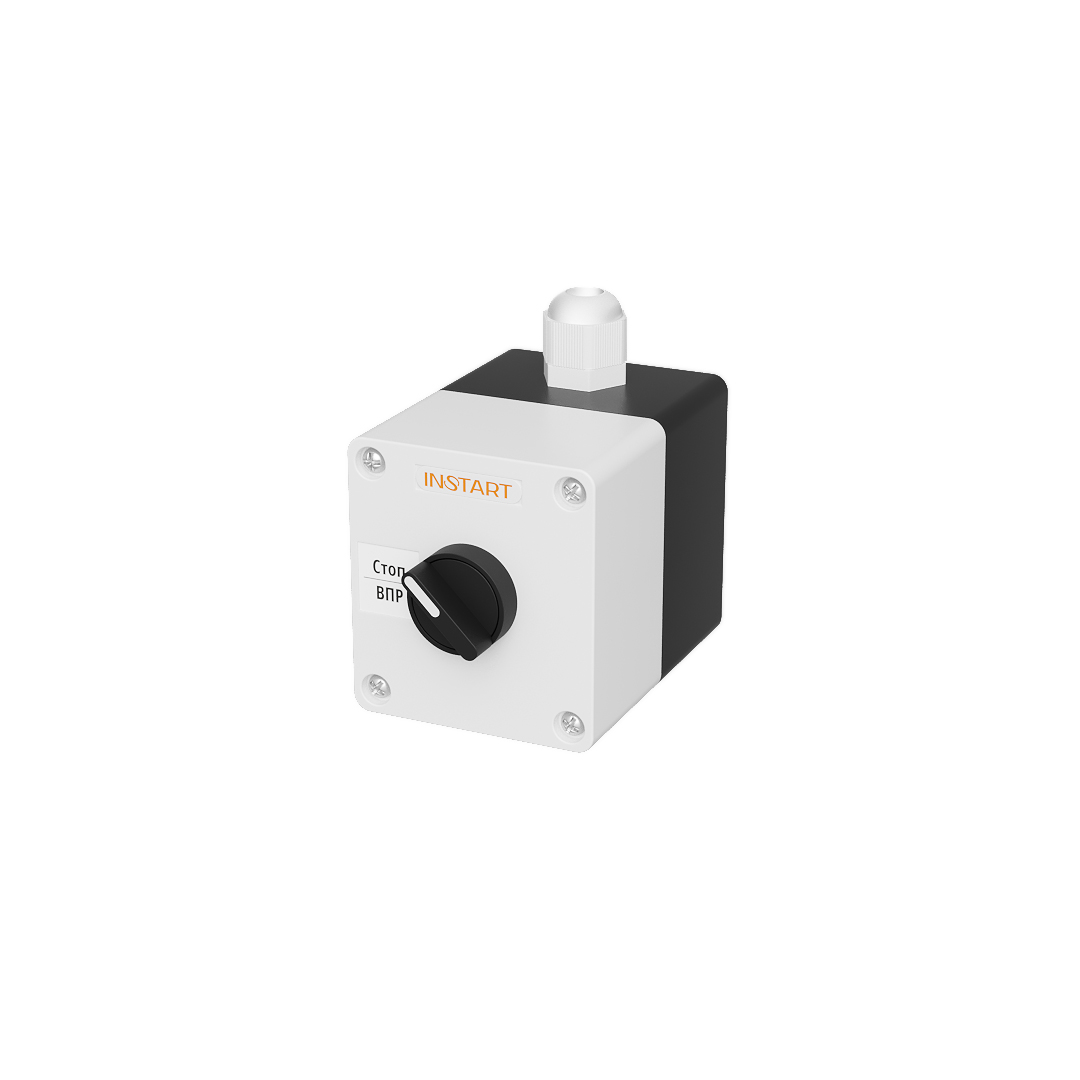

Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.

Система обозначения:

ПУ-1- Х Y Z

ПУ-1 – корпус кнопочного поста на 1 место

Х – тип индикатора:

0: индикация отсутствует.
1: лампа LED зеленая, матрица 22 мм. напряжение 24 V DC.
2: лампа LED зеленая, матрица 22 мм. напряжение 230 V AC.
4: лампа LED красная, матрица 22 мм. напряжение 24 V DC.
5: лампа LED красная, матрица 22 мм. напряжение 230 V AC.
6: измеритель аналоговых сигналов ИТП-11, матрица 22 мм.
7:
— лампа LED зеленая, матрица 22 мм. напряжение 24 V DC.
— лампа LED красная, матрица 22 мм. напряжение 24 V DC.
8:
— лампа LED зеленая, матрица 22 мм. напряжение 230 V AC.
— лампа LED красная, матрица 22 мм. напряжение 230 V AC.

Y – кнопки/переключатели:

0: кнопки/переключатели не устанавливаются.
1: переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
2: переключатель с фиксацией 3 позиции 2НО, матрица 22 мм.
6 instart-info.ru
3:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
4:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
5:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– кнопка черная Реверс 1НО, матрица 22 мм.
6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм.
7 – красная кнопка-грибок «Аварийный стоп».

Z – потенциометр:

0 – потенциометр не устанавливается.
1 – потенциометр 5 кОм 2 Вт.

Габаритные размеры
