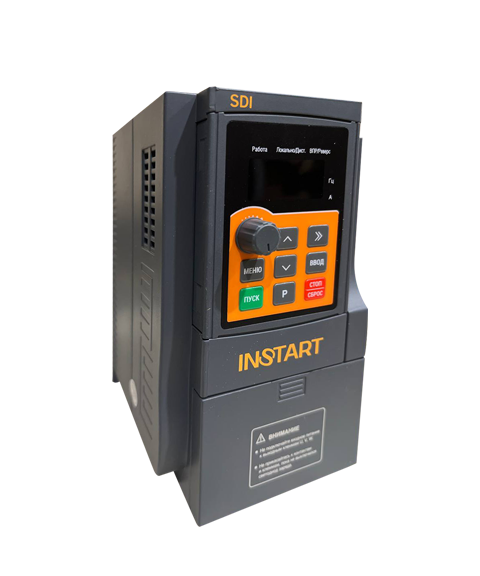

Преобразователи частоты серии SDI– это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART. Надежные преобразователи частоты мощностью от 0,4 до 4 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем.
- Компактные размеры
- Векторное управление
- Гарантия 3 года
- Векторное управление
- Управление через входы/выходы, коммуникационный протокол или с панели управления
- Два режима ПИД-регулирования
- Встроенный тормозной модуль
- Программирование параметров
- Выбор до 16 скоростей с возможностью применения четырех алгоритмов разгона/торможения
- Работа от датчика по аналоговому входу 0/4-20 мА (0-10 В)
- Встроенный протокол MODBUS RTU (RS 485)
- IGBT модуль (кроме модели SDI-G4.0-4B)
- Защита электродвигателя от перегрузок, короткого замыкания и других неблагоприятных факторов
- Монтажный комплект (1,5 метра) входит в комплект базовой поставки
Компактный векторный преобразователь частоты по цене скалярного
Система обозначения
1. Серия
2. Режим G — общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Номинальное напряжение:
2: 1~230 (220) В, 50/60 Гц
4: 3~400 (380) В, 50/6
5. Встроенный тормозной модуль
6. Дополнительные опции:
СЗС — дополнительное покрытие плат лаком;
КМП-П — защитное покрытие плат компаундом;
ИПР — индивидуальное проектное решение.

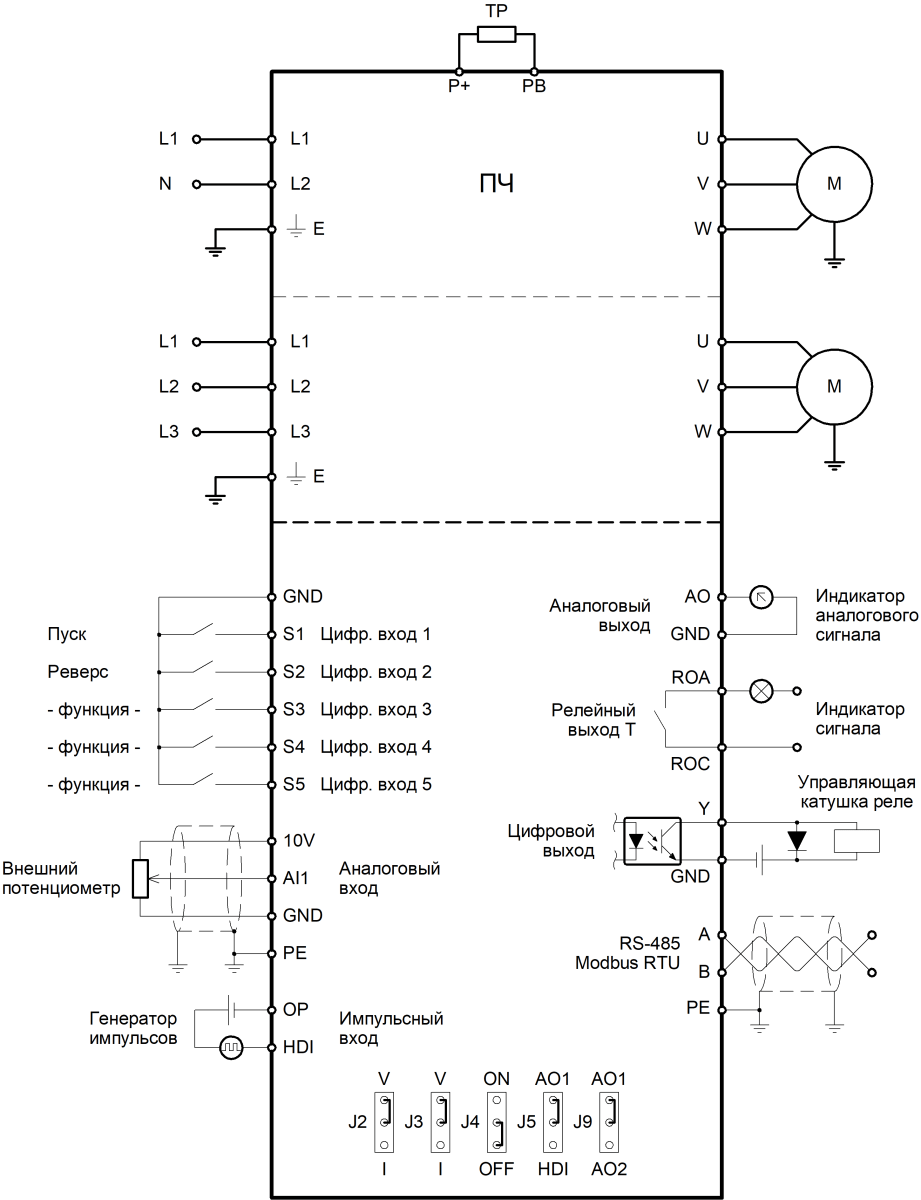

Схема подключения
Массогабаритные характеристики
| Типоразмер |
Модель |
Вес (нетто), кг |
Габаритные размеры, мм |
Тип корпуса
|
Способ монтажа
|
|||
|
Ш |
В |
Г |
d |
|||||
| 1 | SDI-G0.4-2B |
0,86 |
82 | 145 | 115 | 4 | Пластмассовый |
Настенный, на din-рейку |
| SDI-G0.75-2B | ||||||||
| SDI-G1.5-2B | ||||||||
| 2 | SDI-G2.2-2B | 1,68 | 110 | 190 | 152 | 5 | ||
| 1 | SDI-G0.75-4B |
0,86 |
82 | 145 | 115 | 4 | ||
| SDI-G1.5-4B | ||||||||
| SDI-G2.2-4B | ||||||||
| 2 | SDI-G4.0-4B | 1,68 | 110 | 190 | 152 | 5 | ||
