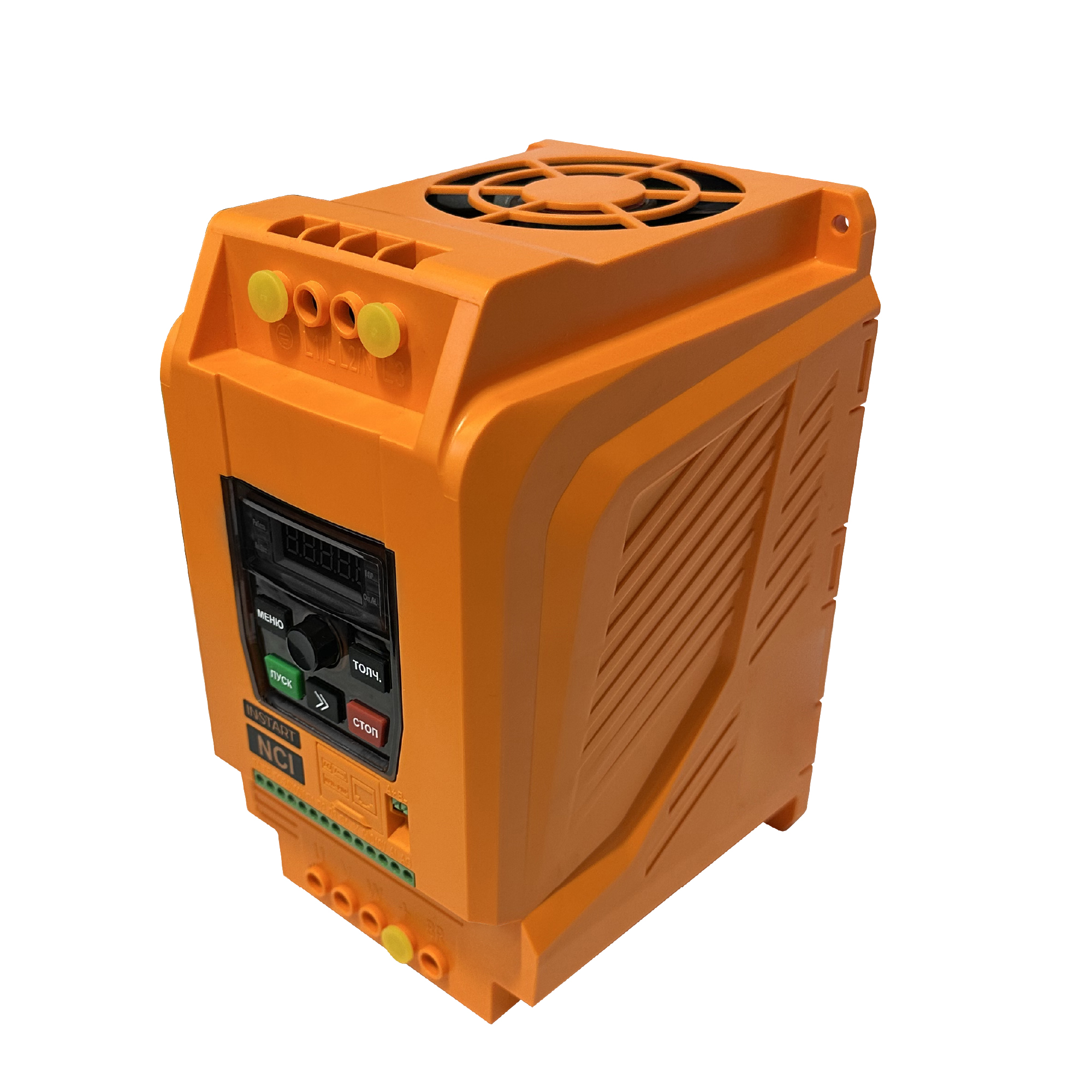

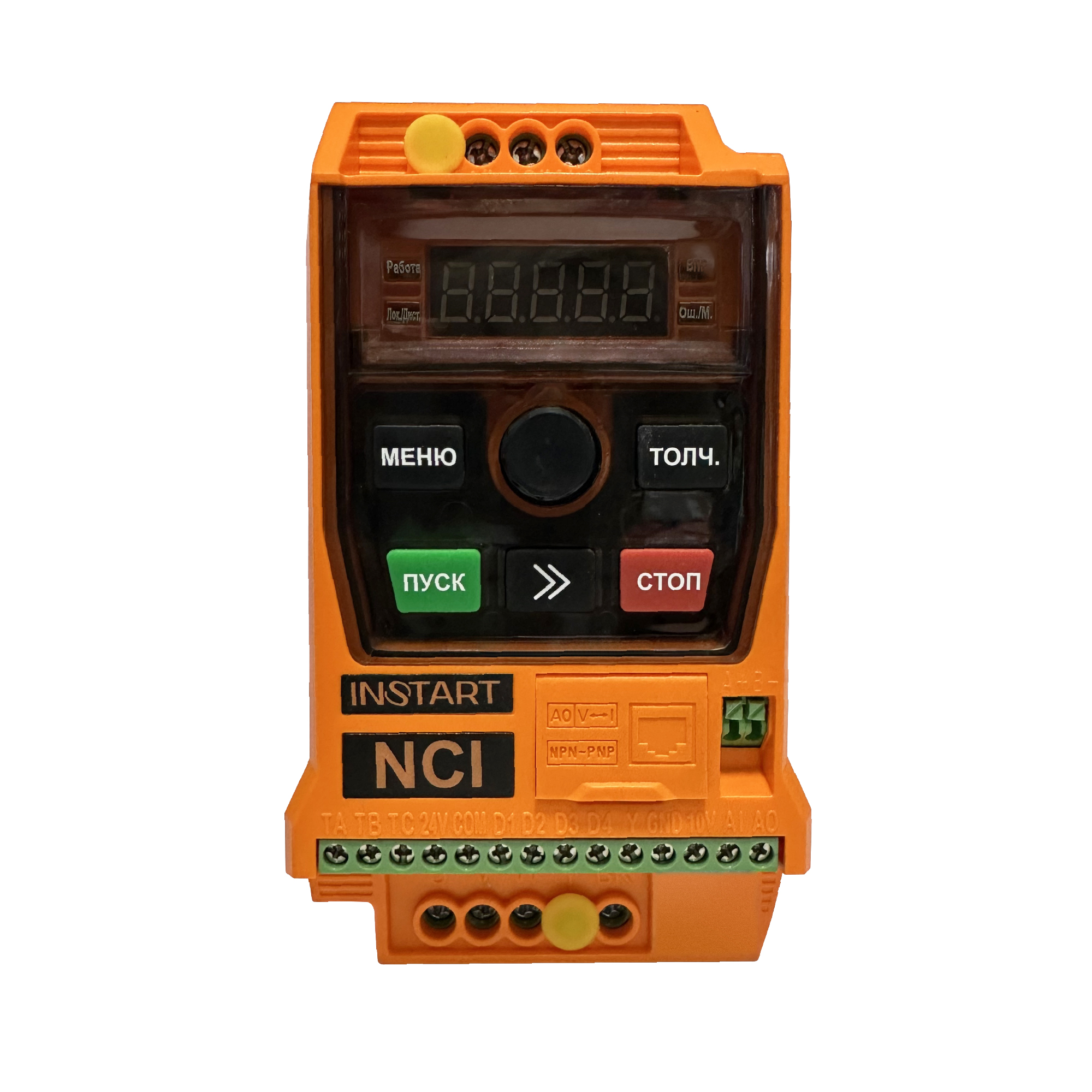

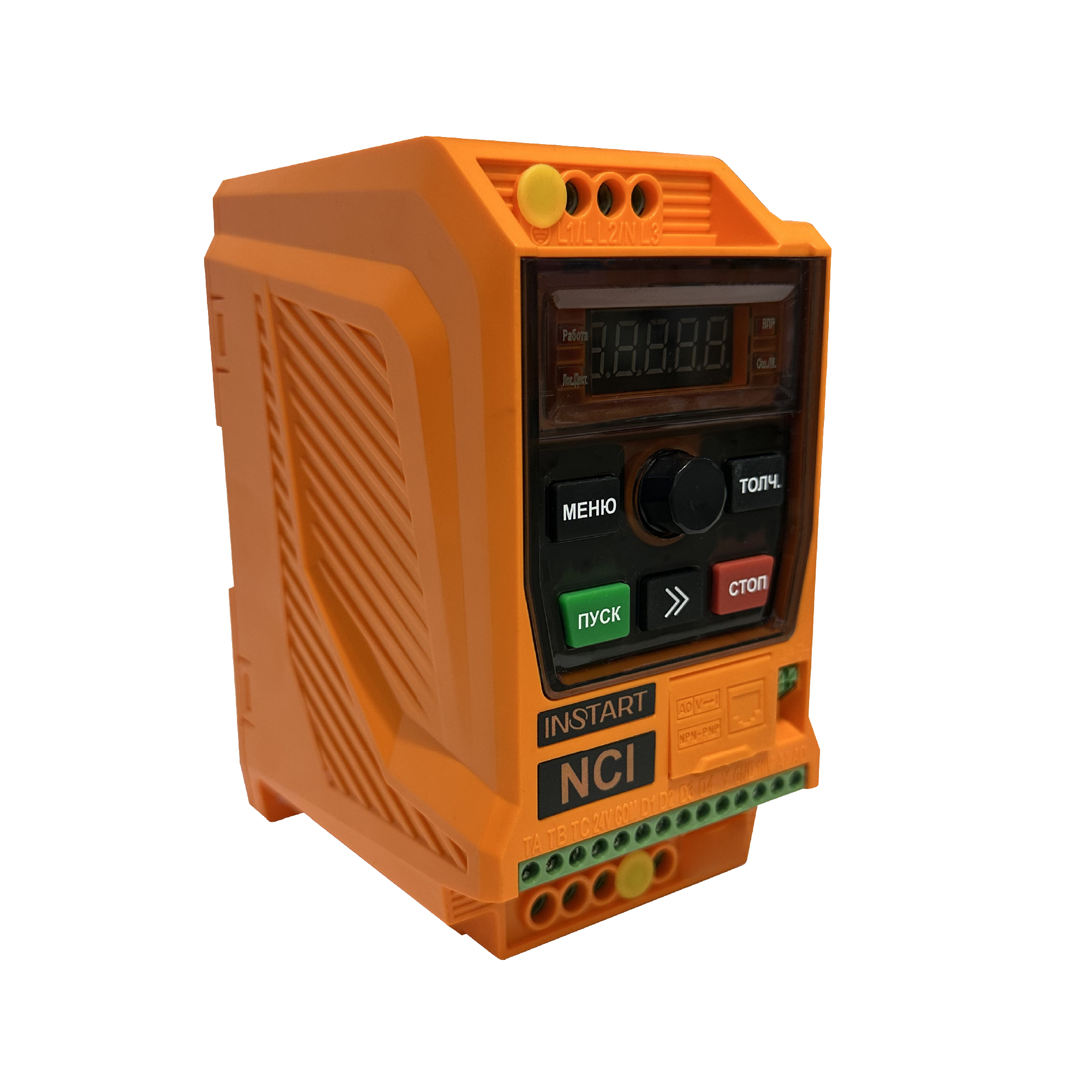

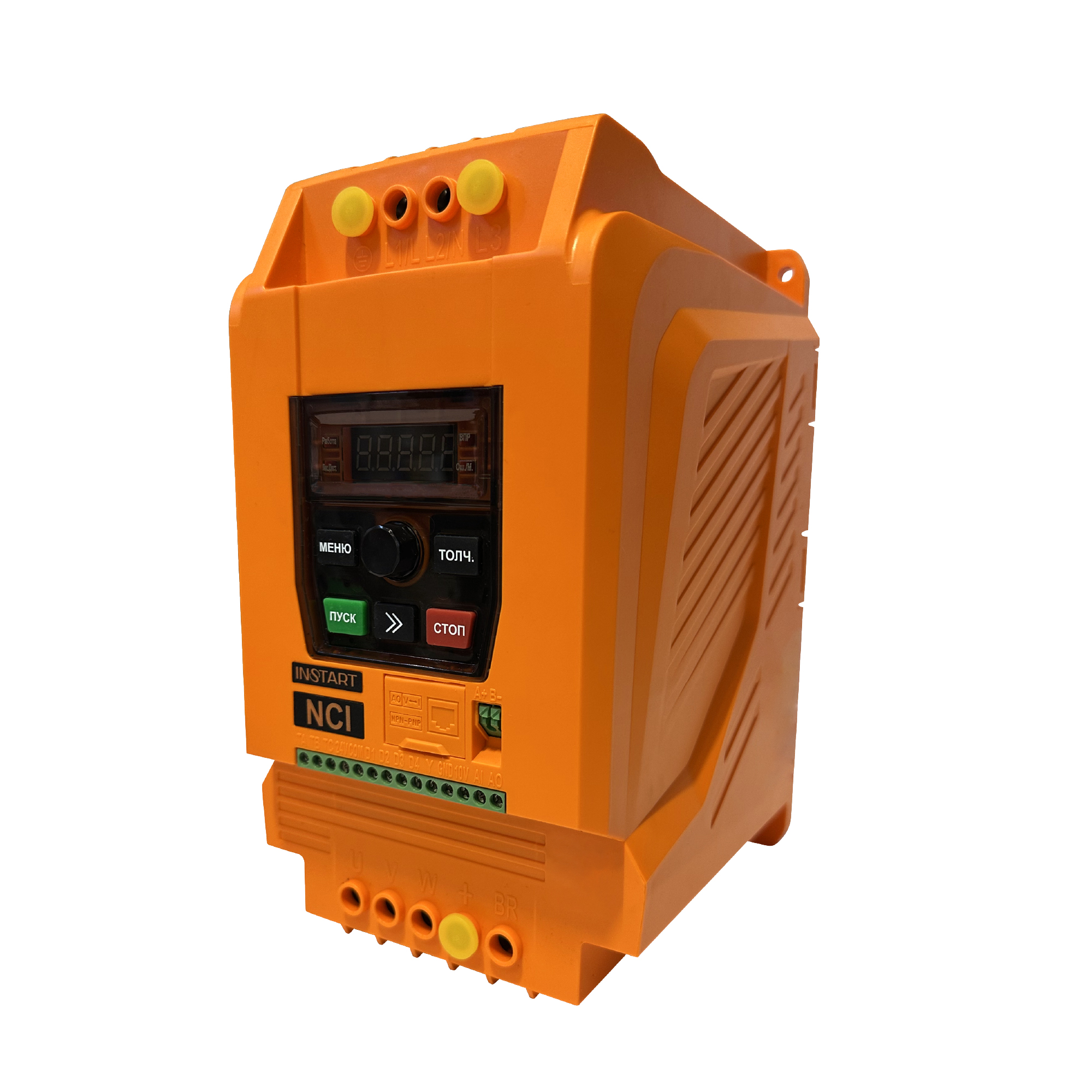

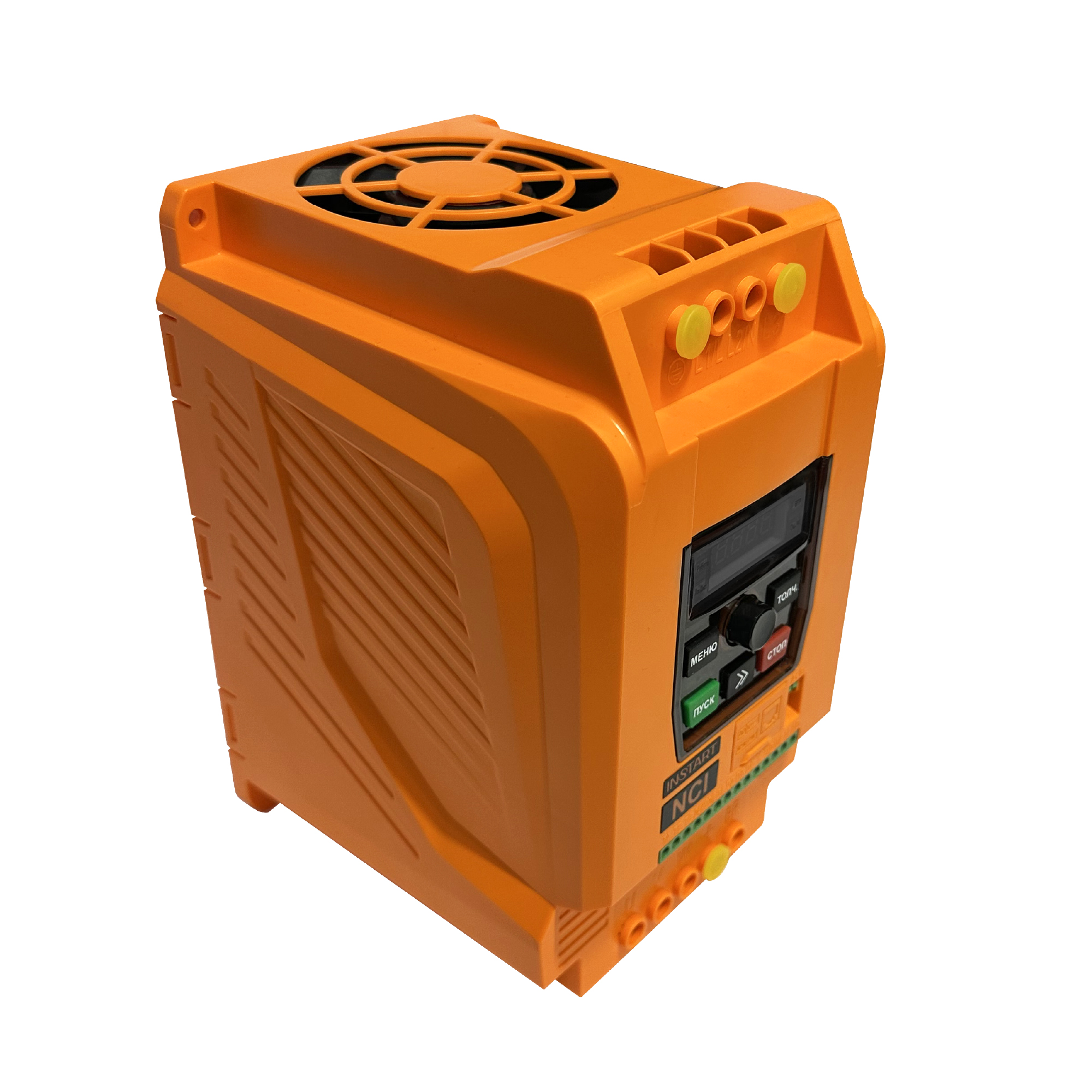

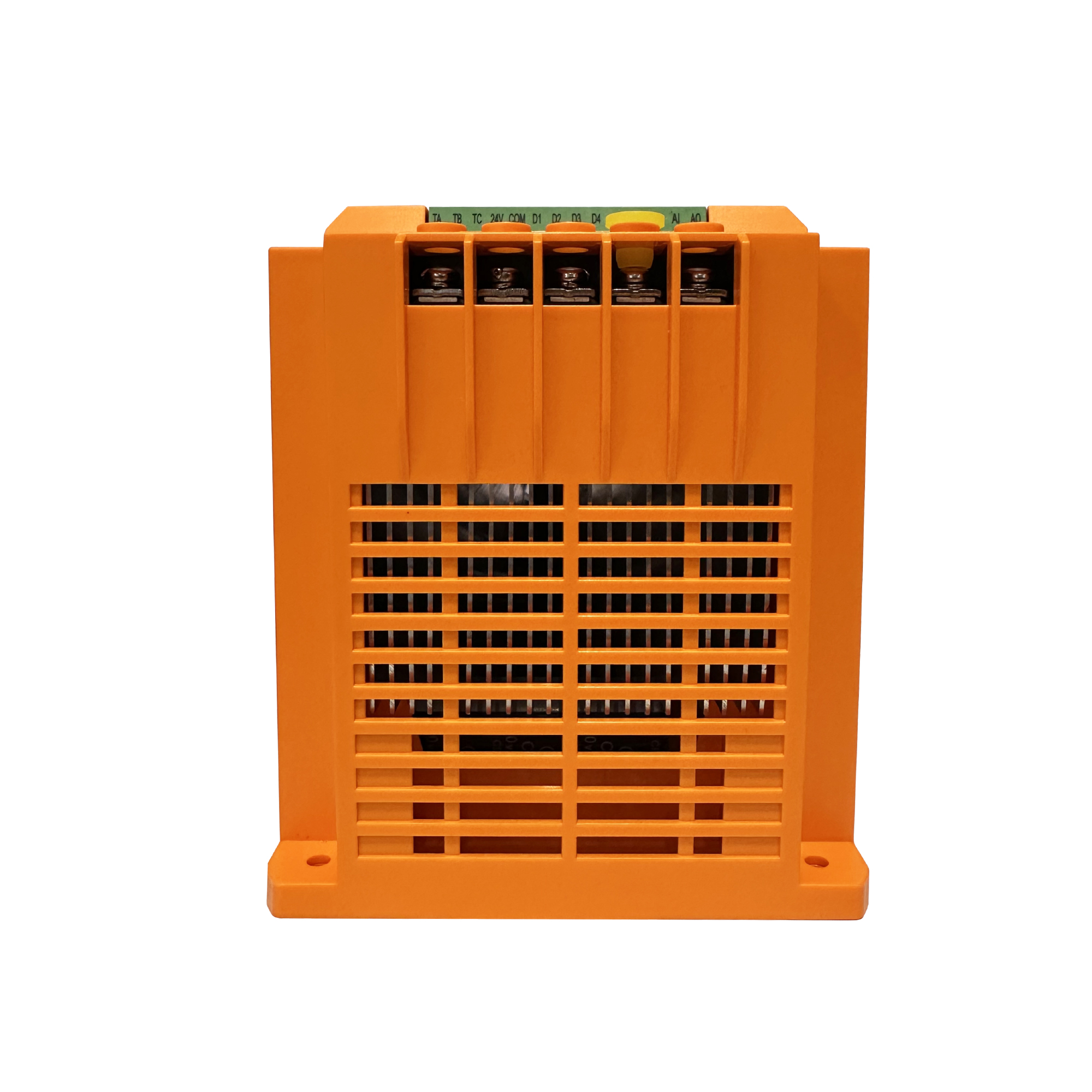

Преобразователь частоты, Instart, NCI-G30-4B

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ СЕРИИ NCI – универсальные устройства для управления различными типами электродвигателей. Используются в широком спектре промышленных применений, а также в системах вентиляции и насосных агрегатах.

Преимущества серии NCI

МОНТАЖ

• Установка на DIN-рейку или монтажную панель
• Конструкция корпуса позволяет выполнять установку без воздушных зазоров
• Бесконечный потенциометр с функцией ввода, как на встроенной, так и на выносной панели управления
• Оптимальные габаритные размеры
• Нестираемое обозначение клемм

НАСТРОЙКА И ПРОГРАММИРОВАНИЕ

• «Быстрый пуск»
• Встроенный сетевой протокол Modbus RTU
• Оптимальный набор функций для решения простых задач
• Встроенный пожарный режим
• NPN/PNP логика
• Векторный режим

ЭКСПЛУАТАЦИЯ

• Поддержка работы с асинхронными и синхронными электродвигателями с постоянными магнитами (модели с обозначением «+NCI-SM»)
• Возможность подключения к сети 1 Ф 230 В и работы с однофазными электродвигателями (модели с обозначением «-1В»)
• Встроенный ЭМС-фильтр
• Контроль линии (модели с 3 Ф на выходе)
• Автоподхват (модели с 3 Ф на выходе)

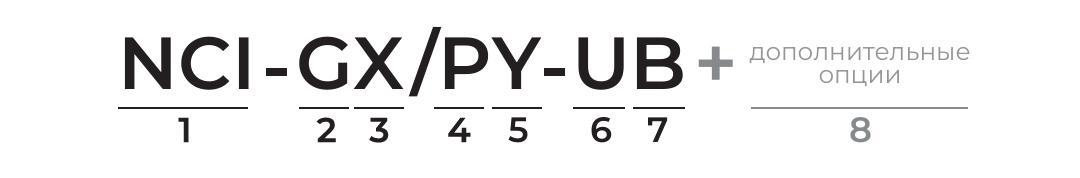

Система обозначения

1.Серия

2.Режим G − общепромышленный*

3.Мощность электродвигателя (кВт) для общепромышленного режима (G)

4.Режим P − насосный**

5.Мощность электродвигателя (кВт) для насосного режима (P)

6.Номинальное напряжение:

      1: вход 1~230 (220) В, 50/60 Гц; выход 1~230 (220) В

      2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В

      3: вход 1~230 (220) В, 50/60 Гц, выход 3~400 (380) В

      4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В

      6: вход 3~690 (660) В, 50/60 Гц. выход 3~690 (660) В

7.Встроенный тормозной модуль

8.Дополнительные опции

СЗС − дополнительное покрытие лаком;

КМП-П − защитное покрытие плат компаундом;

SM − работа с синхронными двигателями.

*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения

* Цифровой/импульсный вход HDI5 доступен в моделях от 18.5 кВт включительно

Массогабаритные характеристики

Типоразмер

Модель

Вес (нетто), кг

Габаритные размеры, мм

Способ монтажа

Ш

В

Г

1

NCI-G0.4-1В

0,9

83

149

111

На монтажную панель, на DIN-рейку

NCI-G0.55-1В

NCI-G0.75-1В

NCI-G1.5-1В

NCI-G0.4-2B

NCI-G0.75-2B

NCI-G1.5-2B

NCI-G0.4/P0.75-4B

NCI-G0.75/P1.5-4B

NCI-G1.5/P2.2-4B

NCI-G2.2/P4.0-4B

NCI-G2.2-2B

2

NCI-G2.2-1В

1,3

98

170

124

На монтажную панель, на DIN-рейку

NCI-G4.0-2B

NCI-G4.0/P5.5-4B

NCI-G5.5/P7.5-4B

NCI-G7.5/P11.0-4B

3

NCI-G4.0-1В

3,5

135

228

160

На монтажную панель

NCI-G5.5-1В

NCI-G5.5-2B

NCI-G7.5-2B

NCI-G11/P15-4B

NCI-G15/P18.5-4B

4

NCI-G18.5/P22-4B

5,8

210

318

200

Пластмассовый, на монтажную панель

NCI-G22/P30-4B

NCI-G30-4B

5

NCI-G37-4B

12,5

255

428

206

Металлический, на монтажную панель

NCI-G45-4B
