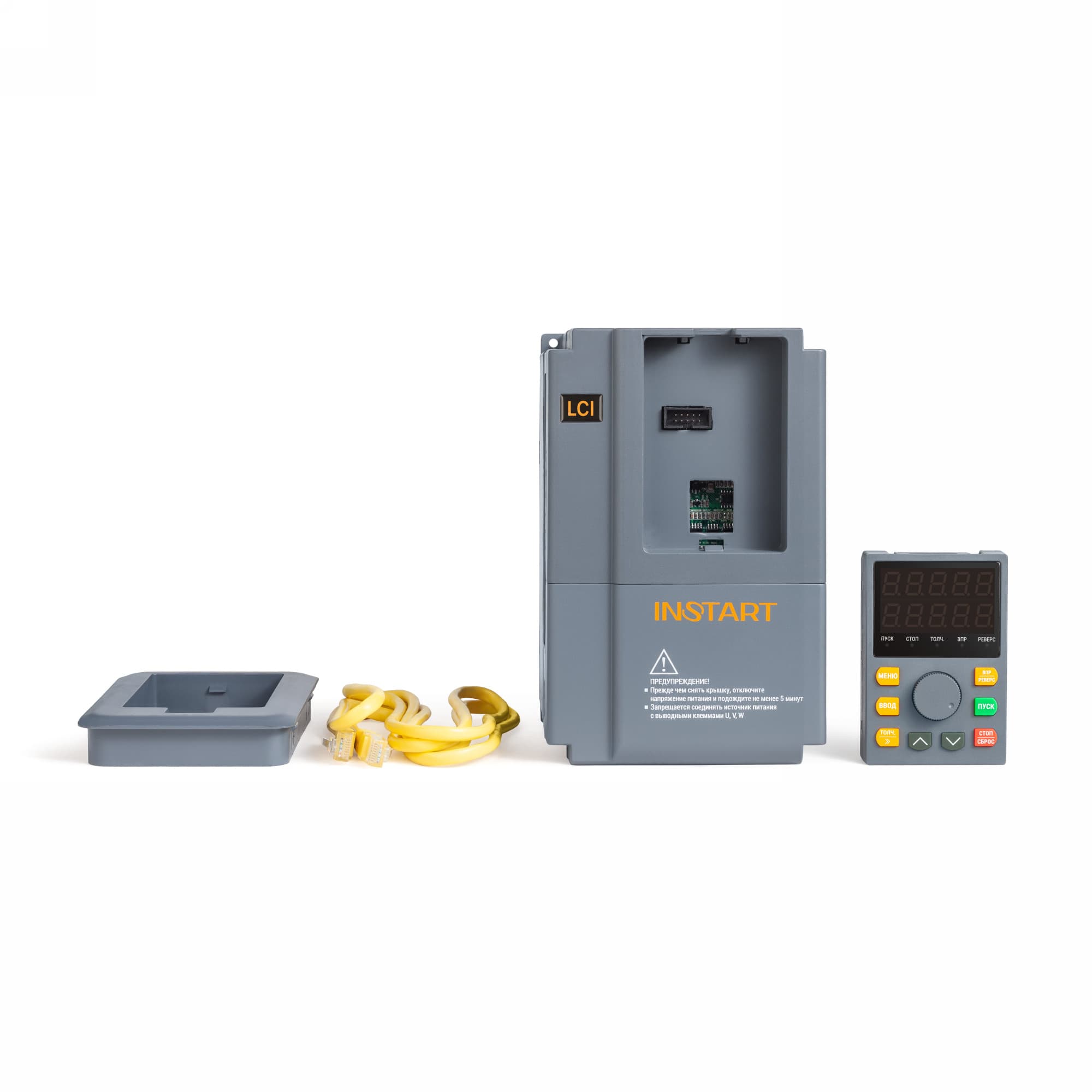

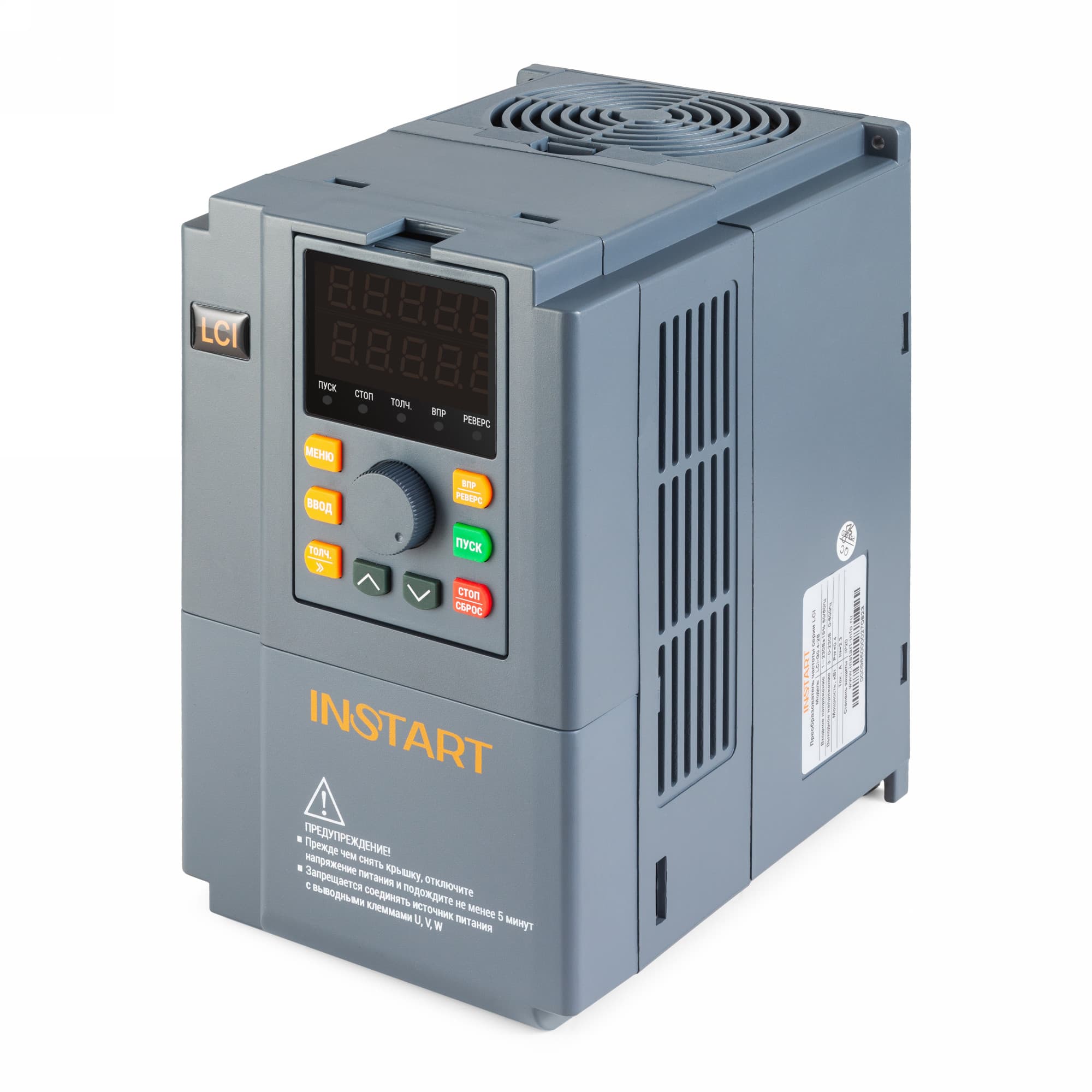

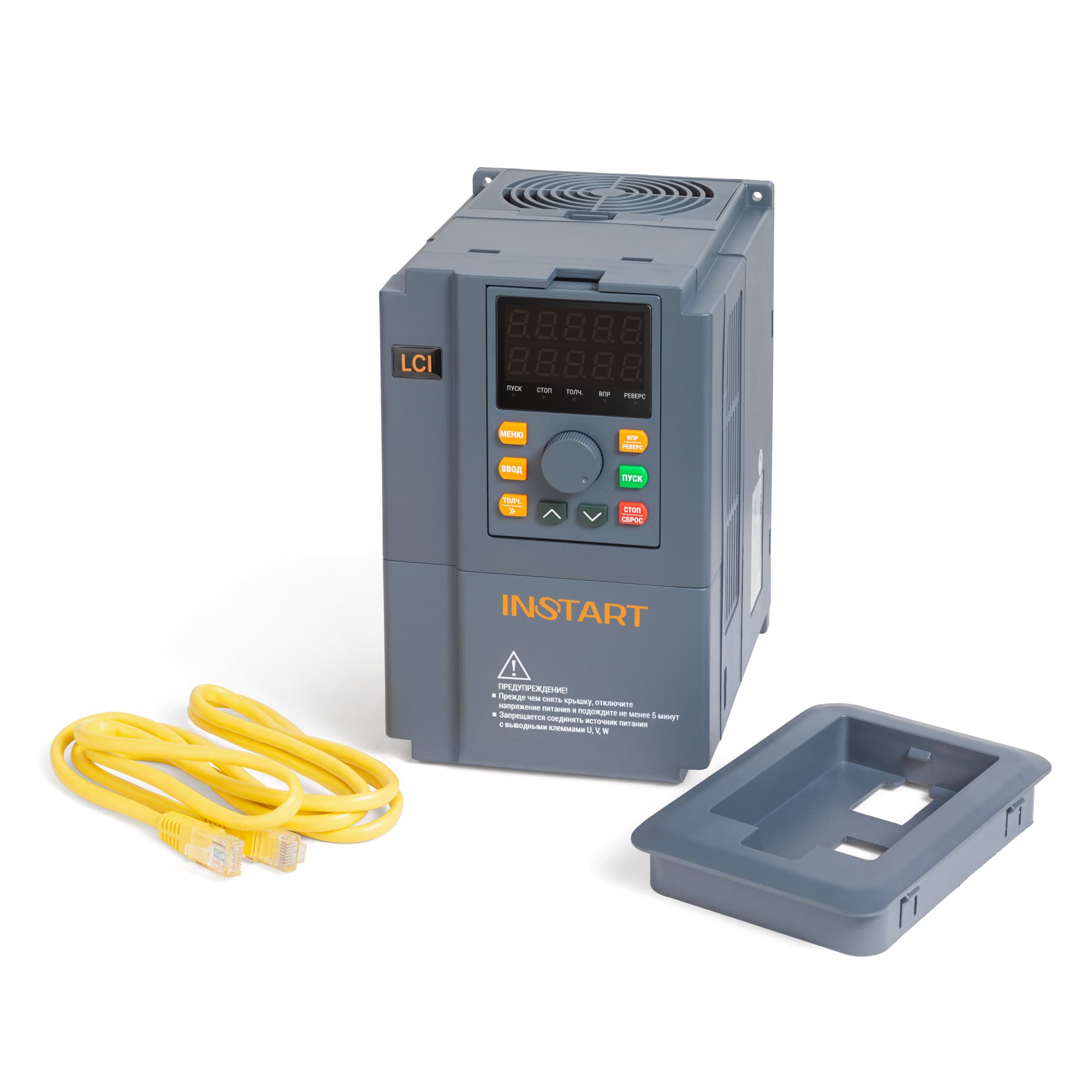

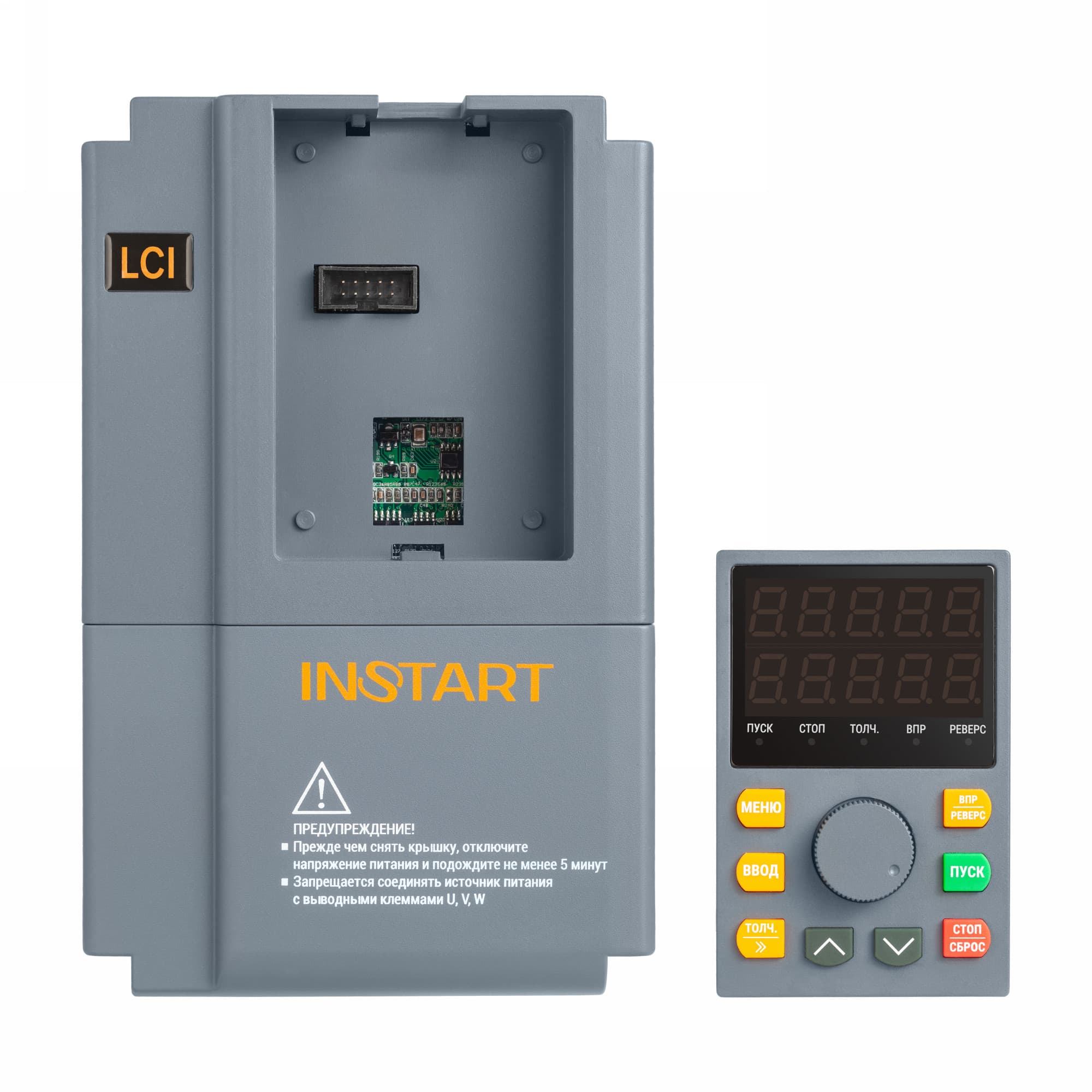

Преобразователь частоты, Instart, LCI-G5.5/P7.5-4B+LCI-FM

Преобразователи частоты серии LCI были разработаны для общепромышленных применений и могут использоваться в самых разных промышленных отраслях. Частотные преобразователи позволяют регулировать скорость и момент, а также обеспечивают защиту электродвигателей мощностью от 0.4 до 1400 кВт.

Отличительные особенности серии:

РАБОТА В ДВУХ РЕЖИМАХ

• насосный

• общепромышленный

ДВА НАБОРА ПАРАМЕТРОВ ЭЛЕКТРОДВИГАТЕЛЯ

Можно ввести две группы параметров – для первого двигателя и для второго. В случае необходимости реализована возможность переключать привод с одной группы параметров на другую.

«ПОЖАРНЫЙ РЕЖИМ»

Опция “пожарный режим” – это возможность преобразователю частоты продолжать работу в условиях   пожара, несмотря на вероятность повреждений, а также игнорируя возникающие ошибки.

ВАРИАТИВНОСТЬ ФУНКЦИОНАЛЬНЫХ ВОЗМОЖНОСТЕЙ

Биполярный аналоговый вход, оптимальное количество входов/выходов для реализации различных задач. Платы расширения  для  работы  с  энкодерами позволяют настраивать частотные преобразователи под конкретные задачи производства.

IP54

Модельный ряд дополнен серией с IP54, эти устройства подходят для эксплуатации в пыльных  помещениях, а также в помещениях повышенной влажности.

Области применения

Серия подходит для общепромышленных механизмов, а также для работы с энкодерами и управления моментом. Устройства могут использоваться для работы со станками, насосами, шредерами, дробилками, компрессорами, тележками и многим другим оборудованием.

Система обозначения преобразователей частоты серии LCI

1. Серия
2. Режим G — общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P — насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:

• 1. вход 1~230 (220) В, 50/60Гц, выход 1~230 (220) В
• 2. вход 1~230 (220) В, 50/60Гц, выход 3~230 (220) В
• 3. вход 1~230 (220) В, 50/60Гц, выход 3~400 (380) В
• 4. вход 3~400 (380) В, 50/60Гц, выход 3~400 (380) В
• 6. вход 3~690 (660) В, 50/60Гц, выход 3~690 (660) В

7. Встроенный тормозной модуль
8. LCI(S) — серия с более простыми функциональными возможностями
9. Дополнительные опции:
СЗС — дополнительное покрытие плат лаком;
КМП-П — защитное покрытие плат компаундом;
IP54 — степень защиты IP54;
IP55 — степень защиты IP55;
FM — «пожарный режим»;
SM — работа с синхронными двигателями.

*Общепромышленный режим(тяжелый, G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.

**Насосный режим (нормальный, P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения преобразователей частоты серии LCI

LCI

LCI (s)

Массогабаритные характеристики

Типоразмер					Модель													Вес (нетто), кг					Габаритные размеры, мм																						Тип корпуса										Способ монтажа
																							Ш						В					Г					d
1					LCI-G0.4-1													1,5					105						162					150					5						Пластмассовый										Настенный
					LCI-G0.55-1
					LCI-G0.75-1
					LCI-G1.5-1
					LCI-G2.2-1													2					115						220					150
					LCI-G0.4-2B / LCI-G0.4-2B (S)													1,5					106						163					144
					LCI-G0.75-2B / LCI-G0.75-2B (S)
					LCI-G1.5-2B / LCI-G1.5-2B (S)
					LCI-G0.55-2B													2					118						185					106
2					LCI-G2.2-2B / LCI-G2.2-2B (S)													3,5					160						247					179
					LCI-G4.0-2B
1					LCI-G0.4-3													1,5					118						185					157
					LCI-G0.75-3
					LCI-G1.5-3
2					LCI-G2.2-3													2					160						247					177
					LCI-G4.0-3
					LCI-G5.5-3
1					LCI-G0.75-4B (S)													1,5					106						163					144
					LCI-G1.5-4B (S)
					LCI-G2.2-4B (S)
					LCI-G4.0-4B (S)
1					LCI-G0.4/P0.75-4B													2					118						185					157					5						Пластмассовый										Настенный
					LCI-G0.75/Р1.5-4B
					LCI-G1.5/Р2.2-4B
					LCI-G2.2/Р4.0-4B
					LCI-G4.0/Р5.5-4B
2					LCI-G5.5/P7.5-4B													3,5					160						247					177
					LCI-G7.5/P11-4B
					LCI-G11/P15-4B
3					LCI-G15/P18.5-4B													6,2					220						321					197					6
					LCI-G18.5/P22-4B
					LCI-G22/P30-4B
4					LCI-G30/P37-4													16,2					220						410					228					8
					LCI-G37/P45-4
5					LCI-G45/P55-4													25					255						455					236					9						Металлический
6					LCI-G55/P75-4													30					280						580					290					11
					LCI-G75/P90-4
7					LCI-G90/P110-4													45					300						680					325
					LCI-G110/P132-4													47
8					LCI-G132/P160-4													71					360						680					325																					Настенно-напольный
					LCI-G160/P185-4													71,3					420						840					325
					LCI-G185/P200-4													73,3
9					LCI-G200/P220-4													102,5					540						925					380					12
					LCI-G220/P250-4													104
					LCI-G250/P280-4													104,4
10					LCI-G280/P315-4													147					640						1035					390
					LCI-G315/P355-4													150
11					LCI-G355/P400-4													230					860						1200					400					15
					LCI-G400/P450-4
					LCI-G500-4													280
12					LCI-G630-4																		1200						1255					600
					LCI-G700-4													300
					LCI-G800-4
5					LCI-G18.5-6													25					255						455					235					9						Пластмассовый										Настенный
					LCI-G22-6
					LCI-G30-6
					LCI-G37-6
					LCI-G45-6
6					LCI-G55-6													30					280						582					295					11						Металлический
					LCI-G75-6
					LCI-G90-6
7					LCI-G110-6													47					300						715					323
					LCI-G132-6
8					LCI-G160-6													55					360						690					330
9					LCI-G200-6													73,3					420						840					334					12
					LCI-G220-6
10					LCI-G250-6													120					540						1035					390					12						Металлический										Настенный
					LCI-G280-6
					LCI-G315-6													147					640						1035					390
					LCI-G355-6
					LCI-G400-6
11					LCI-G500-6													230					860						1200					400					15
					LCI-G630-6
12					LCI-G700-6													280					1200						1258					600
					LCI-G800-6
					LCI-G900-6
					LCI-G1250-6													300					1200						1528					600
					LCI-G1400-6

Преобразователи частоты серии LCI со степенью защиты IP54

Корпус со степенью защиты IP54 следует выбирать для участков с повышенной влажностью, где может образовываться пыль и есть возможность попадания брызг на ПЧ.

Если ПЧ в корпусе IP54 будет получать небольшое количество пыли, влаги, это не окажет неблагоприятного воздействия на работу.

Модели, имеющие степень защиты IP54, обладают такими же техническими характеристиками, что и модели LCI, но имеют иные массогабаритные характеристики:

Модель										Габаритные размеры, мм																													Тип корпуса													Способ монтажа
										Ш						В							Г								d
LCI-G0.75-4B IP54										132,5						252							177								6								Металлический													Настенный
LCI-G1.5-4B IP54
LCI-G2.2-4B IP54
LCI-G4.0-4B IP54
LCI-G5.5-4B IP54										174,5						310							187
LCI-G7.5-4B IP54
LCI-G11-4B IP54
LCI-G15-4B IP54										238						390							192
LCI-G18.5-4В IP54
LCI-G22-4В IP54
LCI-G30-4 IP54										240						430							226								7
LCI-G37-4 IP54
LCI-G45-4 IP54										275						480							226
LCI-G55-4 IP54										302						595							275								9
LCI-G75-4 IP54
LCI-G90-4 IP54										320						698							312								10
LCI-G110-4 IP54
LCI-G132-4 IP54										382													321								11
LCI-G160-4 IP54
LCI-G185-4 IP54
LCI-G200-4 IP54										540						940							380								13
LCI-G220-4 IP54
LCI-G250-4 IP54
LCI-G280-4 IP54										640						1035							380
LCI-G315-4 IP54
LCI-G355-4 IP54
LCI-G400-4 IP54										860						1200							400								15
LCI-G450-4 IP54
LCI-G500-4 IP54

Преобразователи частоты серии LCI со степенью защиты IP55

Корпус со степенью защиты IP55 следует выбирать для участков с повышенной влажностью, где может образовываться пыль и есть возможность попадания брызг на ПЧ.

Если ПЧ в корпусе IP55 будет получать небольшое количество пыли, влаги, это не окажет неблагоприятного воздействия на работу.

Модели, имеющие степень защиты IP55, обладают такими же техническими характеристиками, что и модели LCI, но имеют иные массогабаритные характеристики:

Модель										Габаритные размеры, мм																													Тип корпуса													Способ монтажа
										Ш						В							Г								d
LCI-G0.75-4B IP55										132,5						252							177								6								Металлический													Настенный
LCI-G1.5-4B IP55
LCI-G2.2-4B IP55
LCI-G4.0-4B IP55
LCI-G5.5-4B IP55										174,5						310							187
LCI-G7.5-4B IP55
LCI-G11-4B IP55
LCI-G15-4B IP55										238						390							192
LCI-G18.5-4В IP55
LCI-G22-4В IP55
LCI-G30-4 IP55										240						430							226								7
LCI-G37-4 IP55
LCI-G45-4 IP55										275						480							226
LCI-G55-4 IP55										302						595							275								9
LCI-G75-4 IP55
LCI-G90-4 IP55										320						698							312								10
LCI-G110-4 IP55
LCI-G132-4 IP55										382													321								11
LCI-G160-4 IP55
LCI-G185-4 IP55
LCI-G200-4 IP55										540						940							380								13
LCI-G220-4 IP55
LCI-G250-4 IP55
LCI-G280-4 IP55										640						1035							380
LCI-G315-4 IP55
LCI-G355-4 IP55
LCI-G400-4 IP55										860						1200							400								15
LCI-G450-4 IP55
LCI-G500-4 IP55
