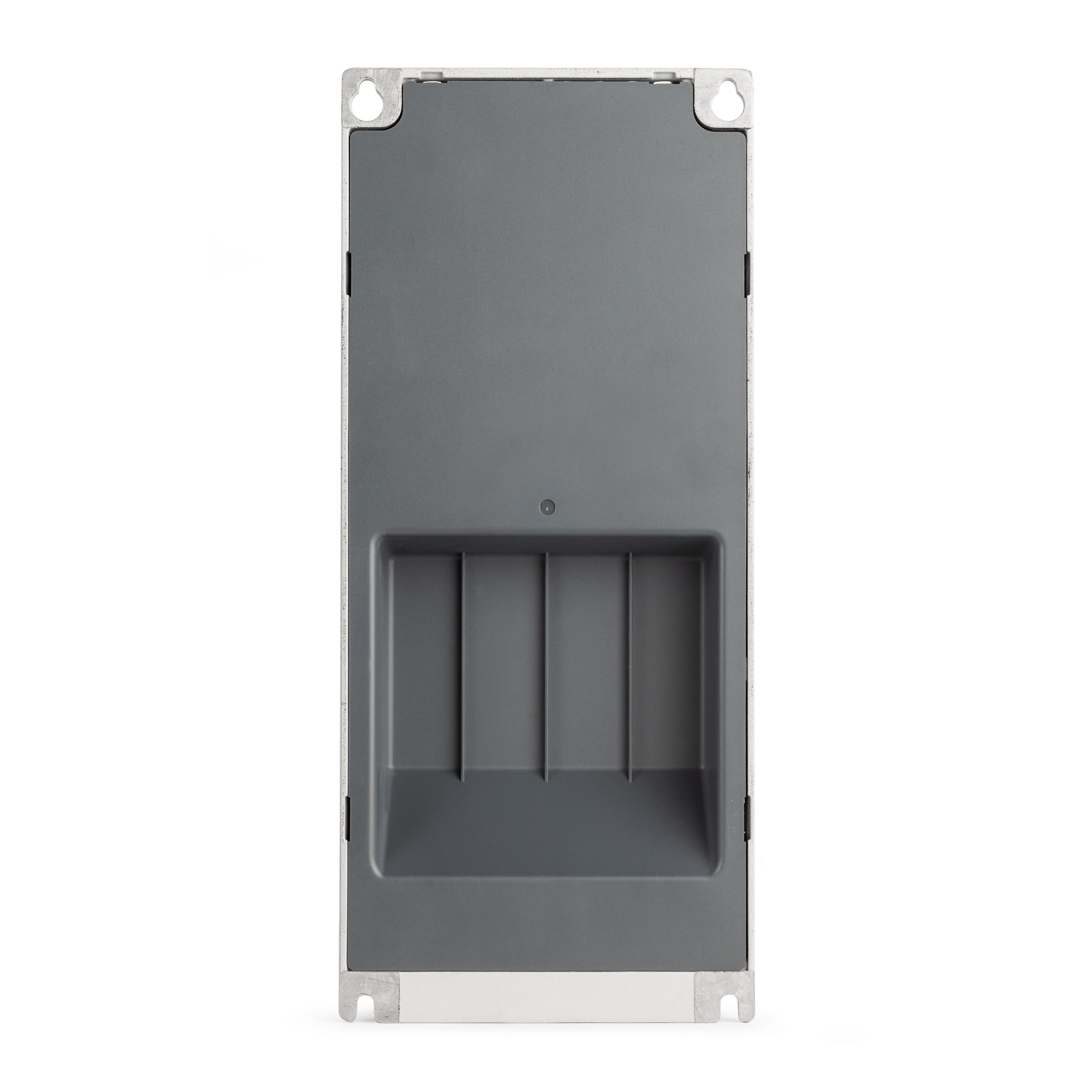

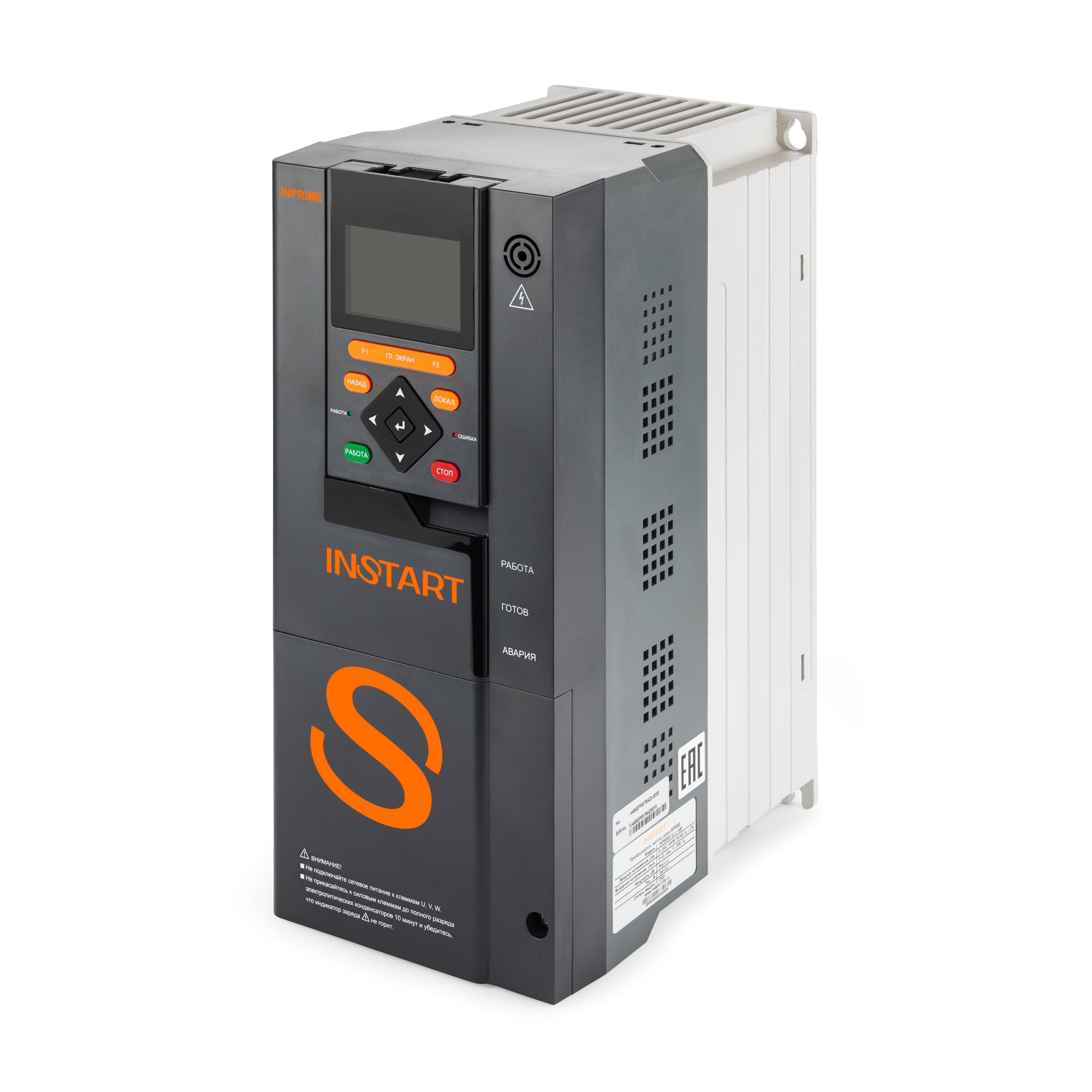

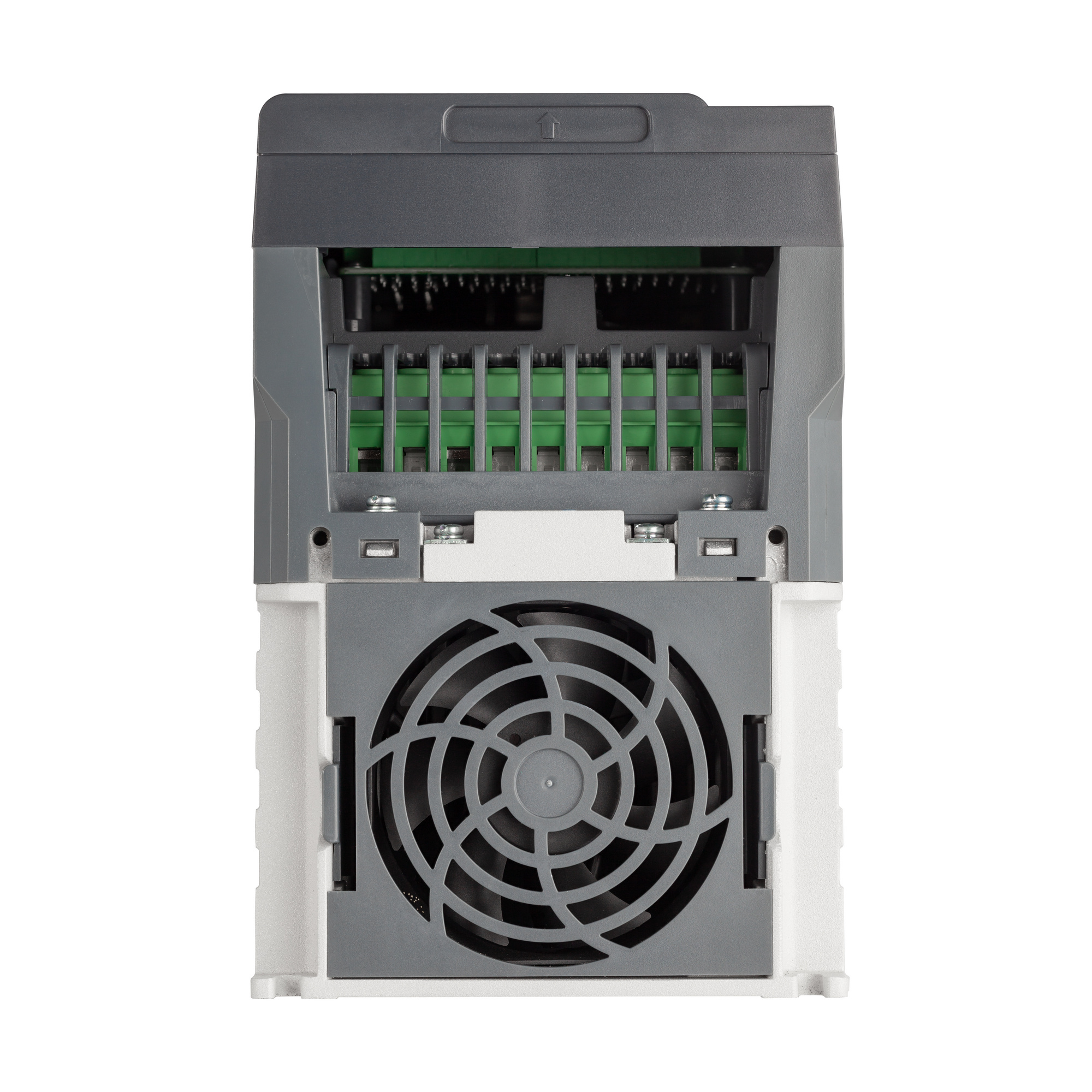

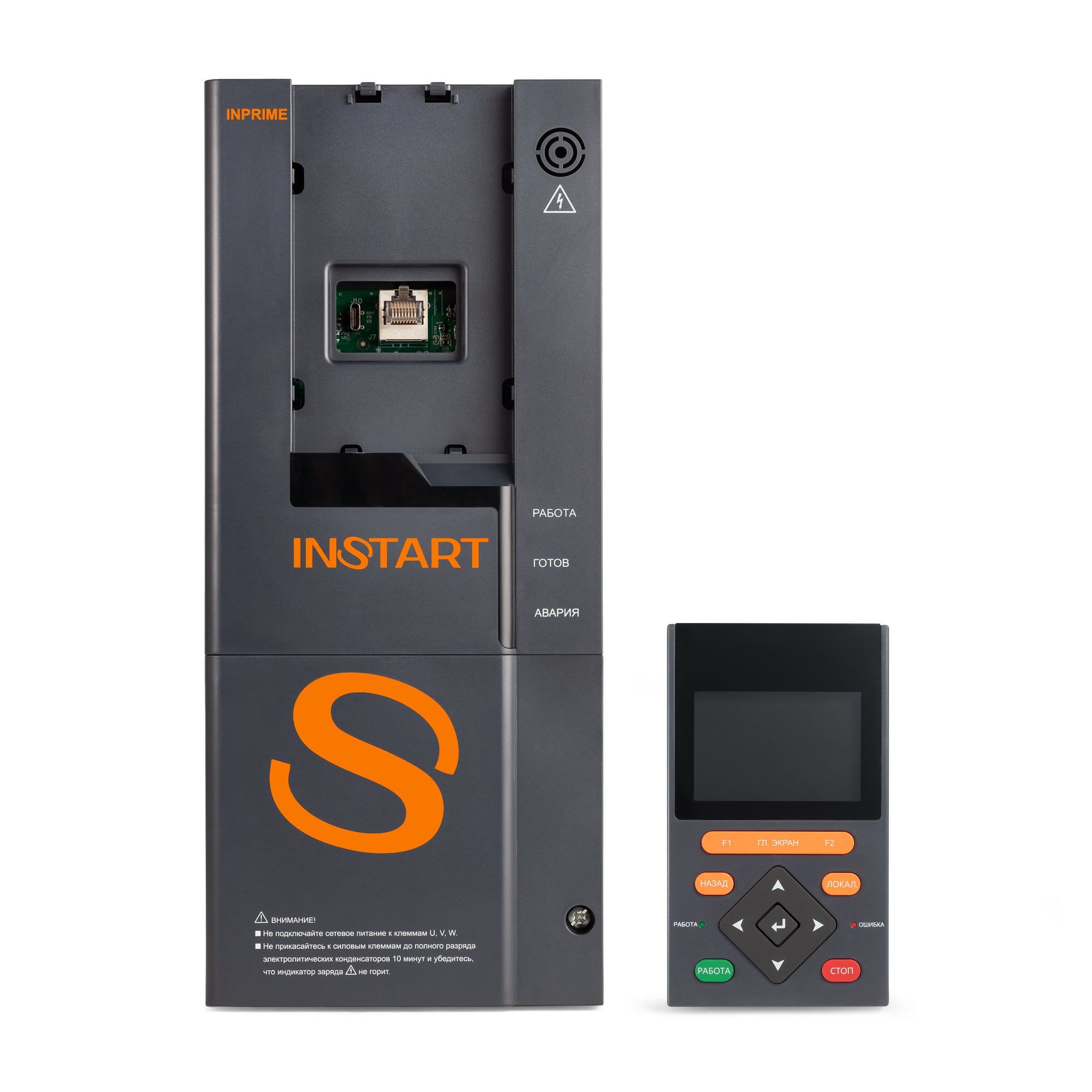

Преобразователь частоты, Instart, INPRIME-G1.1-4BF

Преобразователи частоты серии INPRIME функционально соответствуют уровню европейских брендов, а книжная форма корпуса обеспечивает компактные размеры. Серия подходит для управления высокодинамичными нагрузками и применения в сложных приводных системах. Серия предназначена для управления трехфазными асинхронными электродвигателями и синхронными двигателями с постоянными магнитами с диапазоном мощностей от 0.4 до 630 кВт.

Отличительные особенности серии INPRIME

БЫСТРЫЙ СТАРТ

• Мастер быстрой настройки;
• Интуитивно понятное меню на русском языке;
• Копирование и перенос параметров с помощью панели;
• Программное обеспечение INSOFT для ПК

ЭФФЕКТИВНОСТЬ

• Крутящий момент свыше 150% на низких скоростях в векторном режиме без энкодера;
• Точность управления скоростью +-0,02% в векторном режиме с энкодером.

НАДЕЖНОСТЬ

• Аппаратная защита от токов короткого замыкания;
• STO — соответствие самым строгим стандартам промышленной безопасности;
• Питание от ИБП 24В DC;
• Встроенный ЭМС — фильтр категории С3/С2;
• Встроенный тормозной модуль в моделях до 75кВт.

КОМПАКТНОСТЬ

• Форм-фактор европейского образца;
• Монтаж «без воздушных зазоров».

ФУНКЦИОНАЛЬНОСТЬ

• Управление и мониторинг через программное обеспечение INSOFT;
• Фиксация событий часами реального времени;
• Встроенный осциллограф с функцией записи;
• Широкий набор энкодерных плат и протоколов связи;
• Управление грузоподъемными механизмами;
• 2 набора параметров настройки электродвигателей;
• Работа с синхронными электродвигателями (СДПМ).

Области применения

Серия INPRIME, благодаря широкому функционалу, может использоваться во многих отраслях промышленности: целлюлозно-бумажной, пищевой, системах водоснабжения и канализации, машиностроении, нефтехимических производствах, добывающей промышленности, в том числе грузоподъемных механизмах и сложных приводных системах.

Система обозначения

1. Серия
2. Режим G — общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Номинальное напряжение:
    4: 3~ 400 (380) В, 50/60 Гц
5. Встроенный тормозной модуль
6. Встроенный дроссель постоянного тока
7. Дополнительные опции:
СЗС — дополнительное покрытие плат лаком;
КМП-П — защитное покрытие плат компаундом;
IN-PG1-5, IN-PG1-12, IN-PG4, IN-PG5, IN-Profinet, IN-I/O-A, IN-I/O-В, IN-STO – платы расширения;
ИПР – индивидуальное проектное решение.

*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения

Стандартная конфигурация для ПЧ INPRIME (плата IN-I/O-A)

Схема подключения INPRIME c платой IN-I/O-B (опция)

* Для моделей до 75 кВт (G) включительно
** Для моделей от 90 кВт (G) включительно

Массогабаритные характеристики

Типоразмеры 1-8 серии INPRIME

Типоразмеры 9-10 серии INPRIME
