Преобразователи частоты INSTART серии FCI спроектированы и разработаны в соответствии со стандартами современной российской промышленности. Серия предназначена для регулирования скорости и момента, контроля и защиты асинхронных трехфазных электродвигателей с диапазоном мощностей от 0.4 до 700 кВт.
Преобразователь частоты INSTART серии FCI:
Высокая производительность
- работа в двух режимах
- быстрое установление момента при переменной нагрузке
- подключение датчика защиты PTC
- управление группой до 5 насосов
- подключение энкодера
- высокий пусковой момент при низких оборотах двигателя
- встроенные часы реального времени
Широкий набор функций
- встроенное ПИД-регулирование
- встроенные таймеры
- встроенное виртуальное реле задержки времени
- ограничитель момента
- протоколы передачи данных
- встроенный ПЛК
- ограничитель тока
- автоматический регулятор напряжения
Векторное управление асинхронными двигателямидиапазоном мощности от 0,4 кВт до 700 кВт. Применение в различных областях (насосы, станки, вентиляторы, конвейеры и т.д)
Удобство в эксплуатации
- заводские предустановки для стандартных применений
- «функция резервное копирование параметров»
- выбор протоколов передачи данных
- полный набор энкодерных плат
- съемная панель с доступной структурой меню
Использование преобразователя частоты серии FCI позволяет снизить затраты на электроэнергию за счет управления скоростью двигателя, повысить качество выпускаемой продукции благодаря улучшению управления процессом, а также увеличить срок эксплуатации вашего оборудования.
Область применения
Благодаря широкому модельному ряду с различными мощностями и вариантами оснащения позволяет подобрать подходящий преобразователь частоты для любых производственных решений. Продукция INSTART зарекомендовала себя во многих областях промышленности:
- Сельское хозяйство
- Строительная промышленность
- Пищевая промышленность
- Текстильная промышленность
- Полиграфическая промышленность
- Транспорт
- Обрабатывающая промышленность
- Автоматизация зданий и др.
СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI
1. Серия
2. Режим G — общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P — насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение: 2: 1~230 (220) В, 50/60Гц 4: 3~400 (380) В, 50/60Гц 6: 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим
*Общепромышленный режим(тяжелый, G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры. **Насосный режим (нормальный, P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы.

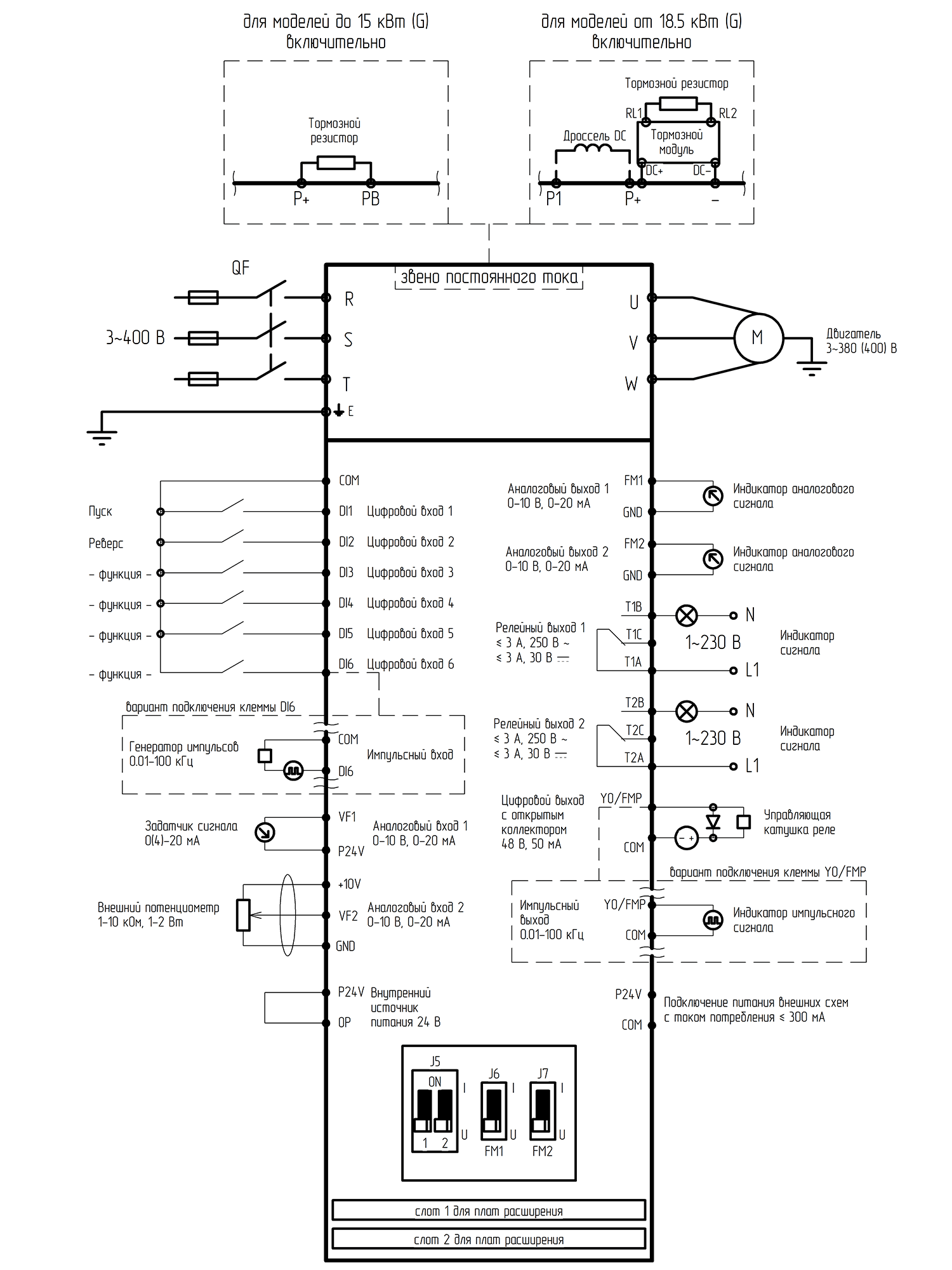

Схема подключения преобразователей частоты INSTART серии FCI
Массогабаритные характеристики
| Модель преобразователя частоты | Ш | В | Г | Вес |
|
|---|---|---|---|---|---|
| мм | кг | ||||
| FCI-G0.75-4B | 130 | 180 | 148 | 2 | |
| FCI-G1.5-4B | 130 | 180 | 148 | 2 | |
| FCI-G2.2-4B | 130 | 180 | 148 | 2 | |
| FCI-G4.0/P5.5-4B | 155 | 225 | 173 | 2,6 | |
| FCI-G5.5-4B | 155 | 225 | 173 | 2,6 | |
| FCI-G5.5/P7.5-4B | 200 | 300 | 185 | 5,4 | |
| FCI-G7.5/P11-4B | 200 | 300 | 185 | 5,5 | |
| FCI-G11/P15-4BF | 250 | 420 | 197 | 11 | |
| FCI-G15/P18.5-4BF | 250 | 420 | 197 | 11 | |
| FCI-G18.5/P22-4 | 250 | 420 | 197 | 13,8 | |
| FCI-G22/P30-4 | 300 | 460 | 219 | 15 | |
| FCI-G30/P37-4 | 300 | 460 | 219 | 15 | |
| FCI-G37/P45-4 | 355 | 530 | 265 | 24 | |
| FCI-G45/P55-4 | 355 | 530 | 265 | 24 | |
| FCI-G55/P75-4 | 390 | 600 | 265 | 31 | |
| FCI-G75/P90-4 | 390 | 600 | 265 | 32 | |
| FCI-G90/P110-4 | 470 | 750 | 305 | 57 | |
| FCI-G110/P132-4 | 470 | 750 | 305 | 57 | |
| FCI-G132/P160-4 | 530 | 950 | 375 | 92 | |
| FCI-G160/P185-4 | 530 | 950 | 375 | 92 | |
| FCI-G185/P200-4 | 530 | 950 | 375 | 92 | |
| FCI-G200/P220-4F | 620 | 1250 | 420 | 180 | |
| FCI-G220-4F | 620 | 1250 | 420 | 180 | |
| FCI-P250-4F | 700 | 1400 | 420 | 240 | |
| FCI-G250/P280-4F | 700 | 1400 | 420 | 240 | |
| FCI-G280/P315-4F | 700 | 1400 | 420 | 240 | |
| FCI-G315/P355-4F | 700 | 1400 | 420 | 240 | |
| FCI-G355/P375-4F | 1000 | 1800 | 520 | 500 | |
| FCI-G375-4F | 1000 | 1800 | 520 | 500 | |
| FCI-G400-4F | 1000 | 1800 | 520 | 500 | |
| FCI-P500-4F | 1000 | 1800 | 520 | 500 | |
| FCI-G500-4F | 1000 | 1800 | 520 | 520 | |
| FCI-G630-4F | 1000 | 1800 | 520 | 520 | |
| FCI-G22/P30-6 | 355 | 540 | 297 | ||
| FCI-G30/P37-6 | 355 | 540 | 297 | ||
| FCI-G37/P45-6 | 400 | 720 | 312 | ||
| FCI-G45/P55-6 | 400 | 720 | 312 | ||
| FCI-G55/P75-6 | 400 | 720 | 312 | ||
| FCI-G75/P90-6 | 540 | 1000 | 360 | ||
| FCI-G90/P110-6 | 540 | 1000 | 360 | ||
| FCI-G110/P132-6 | 540 | 1000 | 360 | ||
| FCI-G132/P160-6F | 540 | 1170 | 400 | ||
| FCI-G160/P185-6F | 540 | 1170 | 400 | ||
| FCI-G185/P220-6F | 540 | 1170 | 400 | ||
| FCI-G220/P250-6F | 540 | 1170 | 400 | ||
| FCI-G250/P280-6F | 540 | 1170 | 400 | ||
| FCI-G280/P315-6F | 800 | 1800 | 600 | ||
| FCI-G315/P355-6F | 800 | 1800 | 600 | ||
| FCI-G355/P400-6F | 800 | 1800 | 600 | ||
| FCI-G400-6F | 1000 | 1800 | 600 | ||
| FCI-P500-6F | 1000 | 1800 | 600 | ||
| FCI-G500-6F | 1000 | 1800 | 600 | ||
| FCI-P630-6F | 1000 | 1800 | 600 | ||
| FCI-G630-6F | 1000 | 1800 | 600 | ||
| FCI-P700-6F | 1000 | 1800 | 600 | ||
| FCI-G700-6F | 1000 | 1800 | 600 | ||
