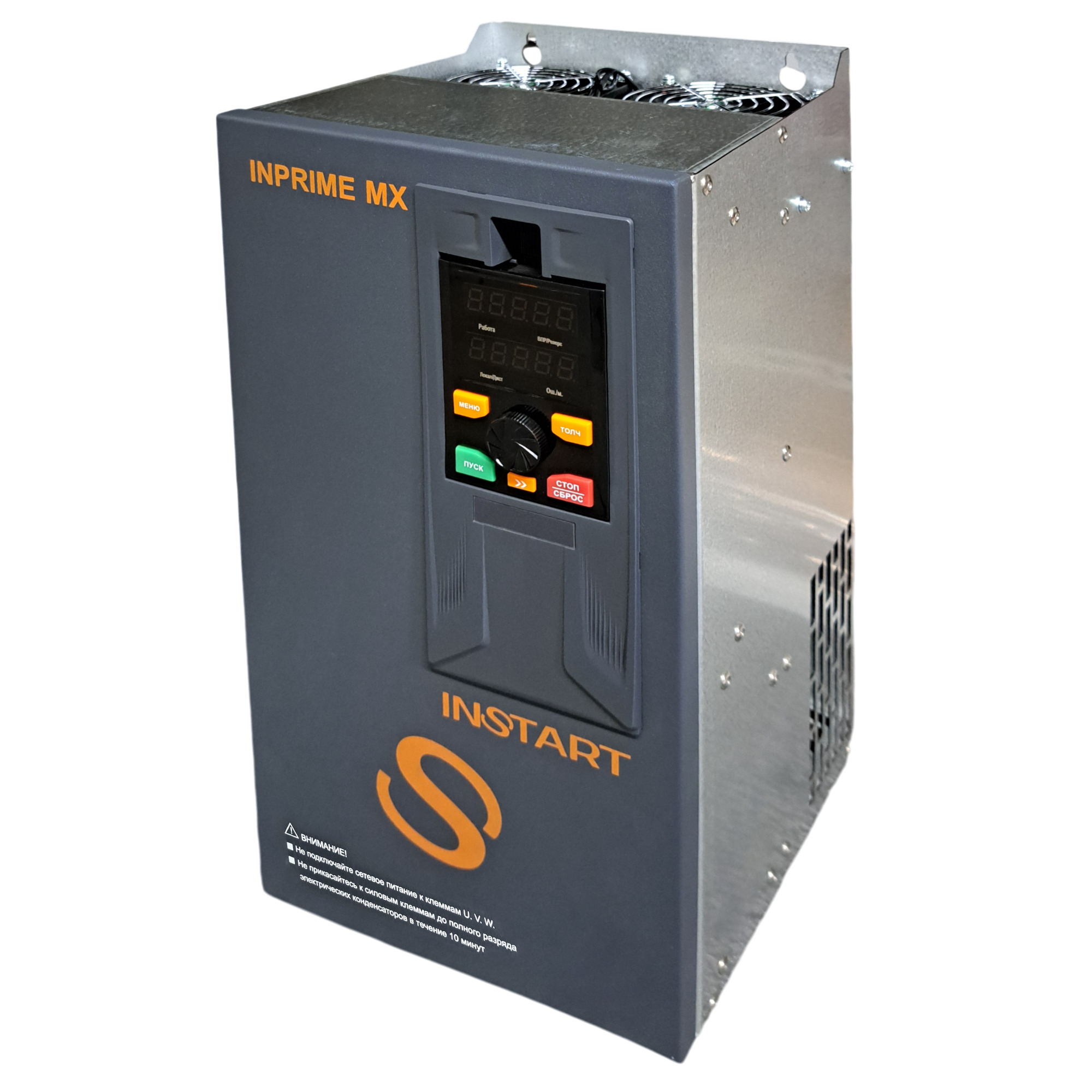

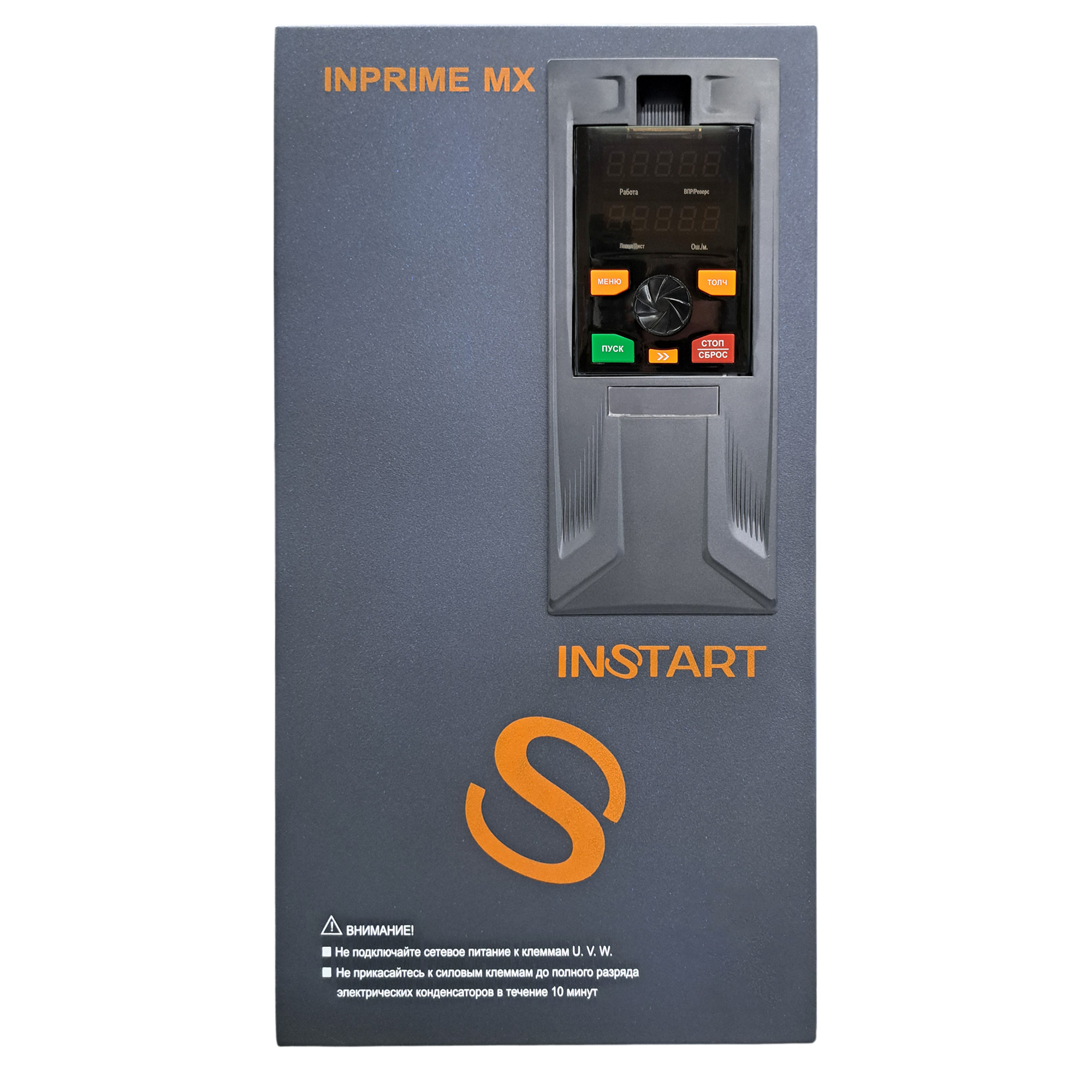

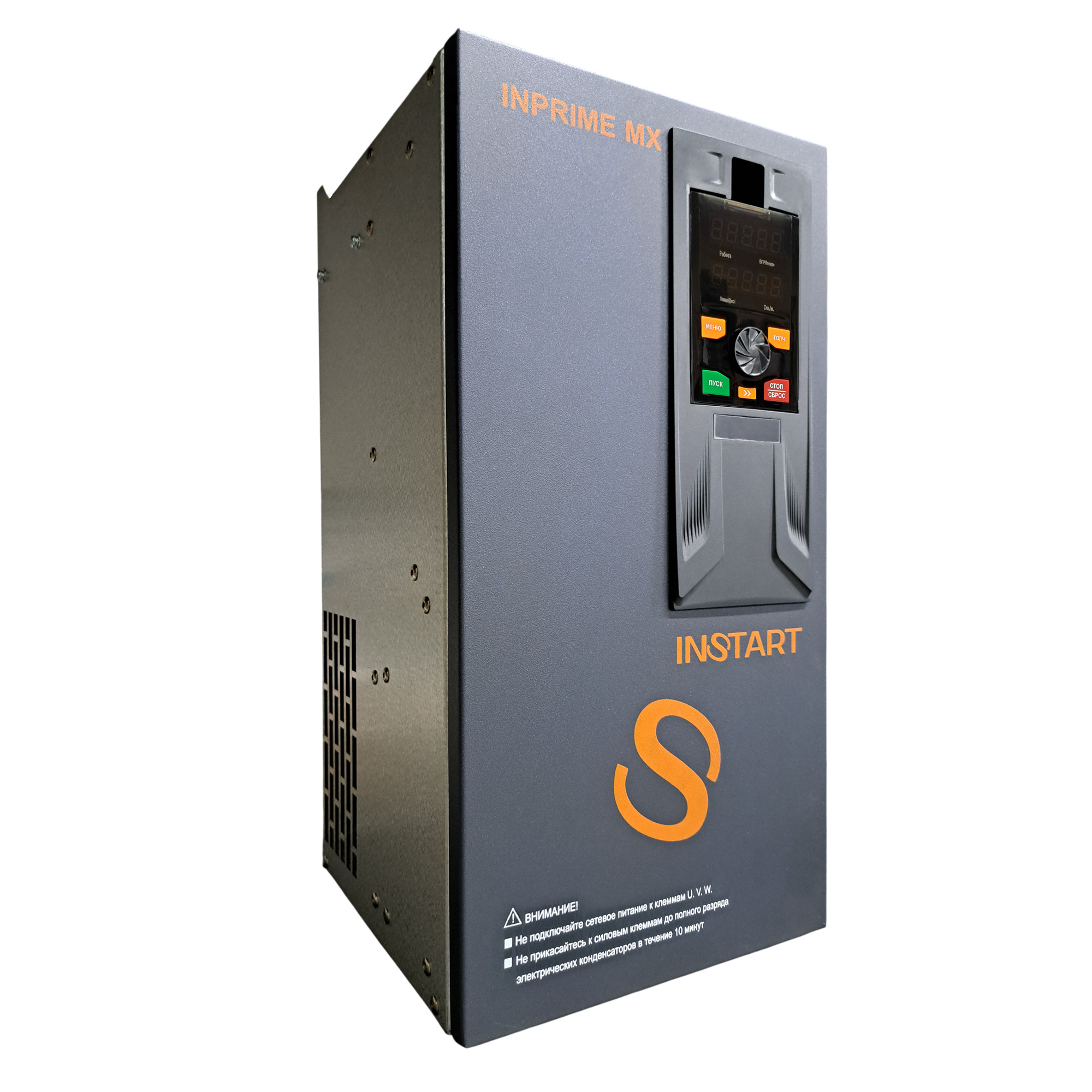

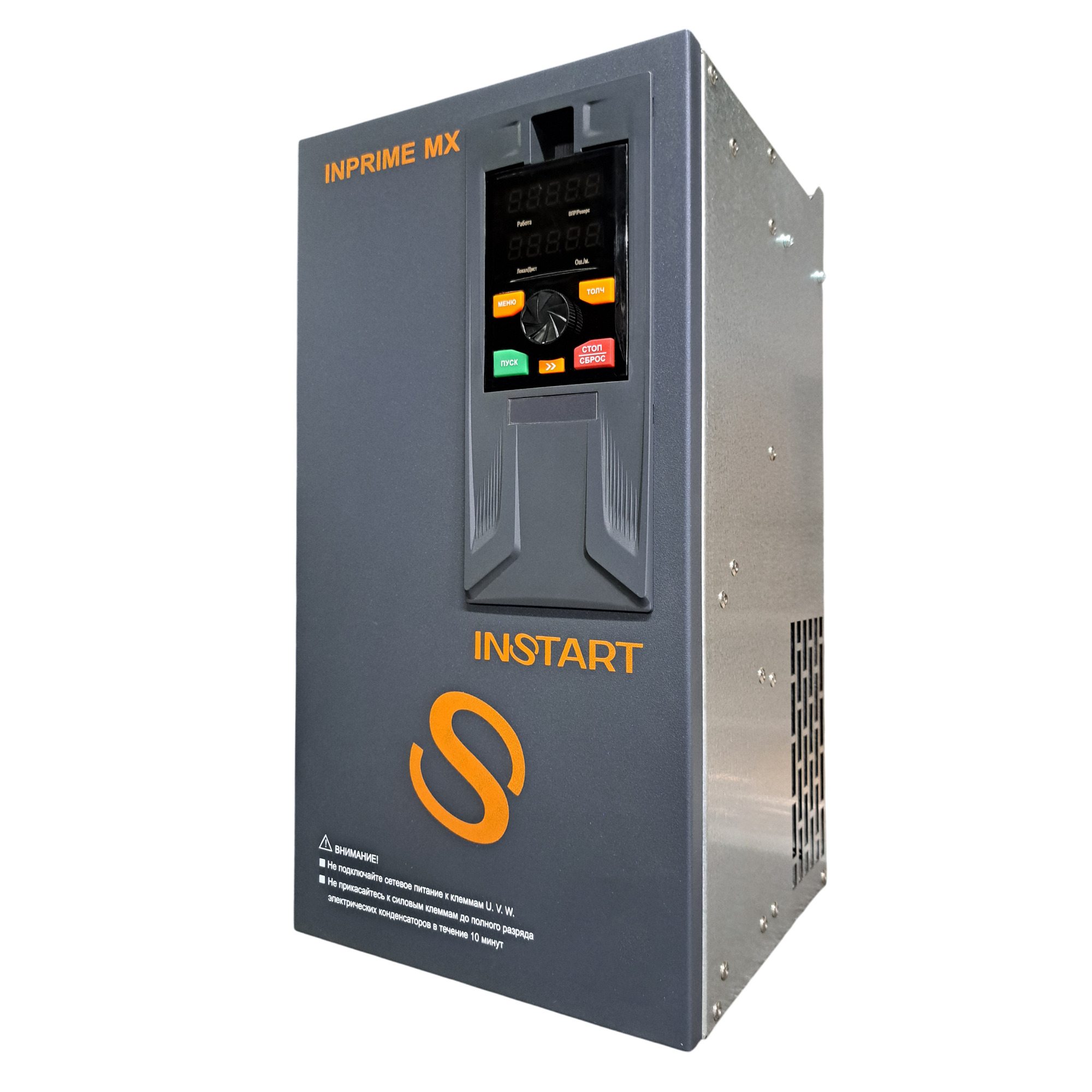

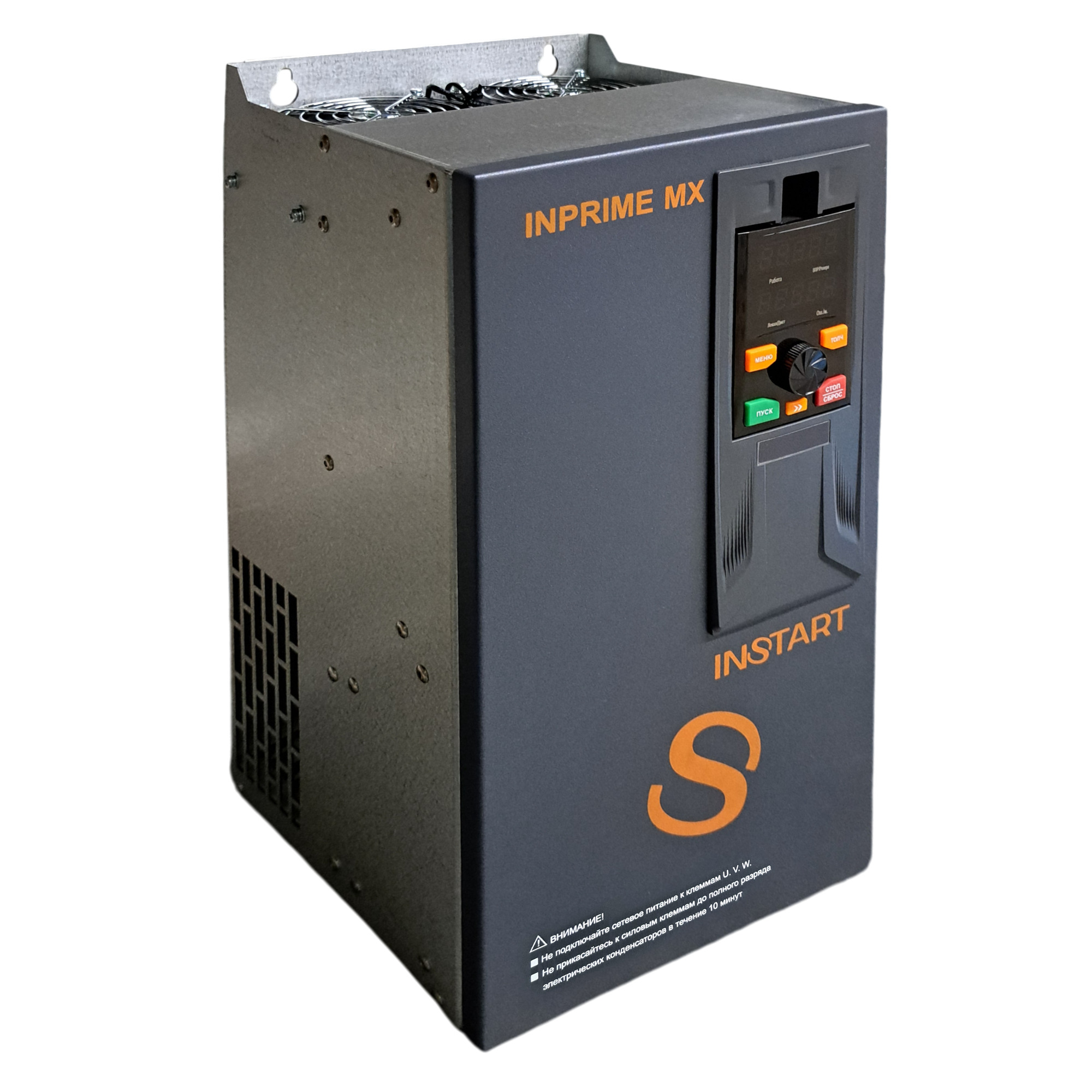

Преобразователь частоты INPRIME, Instart, MX-G37/P45-4B

Преобразователь частоты (ПЧ) серии INPRIME MX представляет собой продвинутое цифровое решение для управления трехфазными асинхронными электродвигателями (ЭД) с короткозамкнутым ротором или синхронными электродвигателями с постоянными магнитами при входном напряжении 230 В или 400 В (зависит от модели). Преобразователь частоты подходит для управления высокодинамичными нагрузками и применениями в сложных приводных системах.

Преобразователи частоты серии INPRIME MX являются заменой  европейских брендов, так как обладают расширенным  функционалом и поддерживают различные протоколы связи.

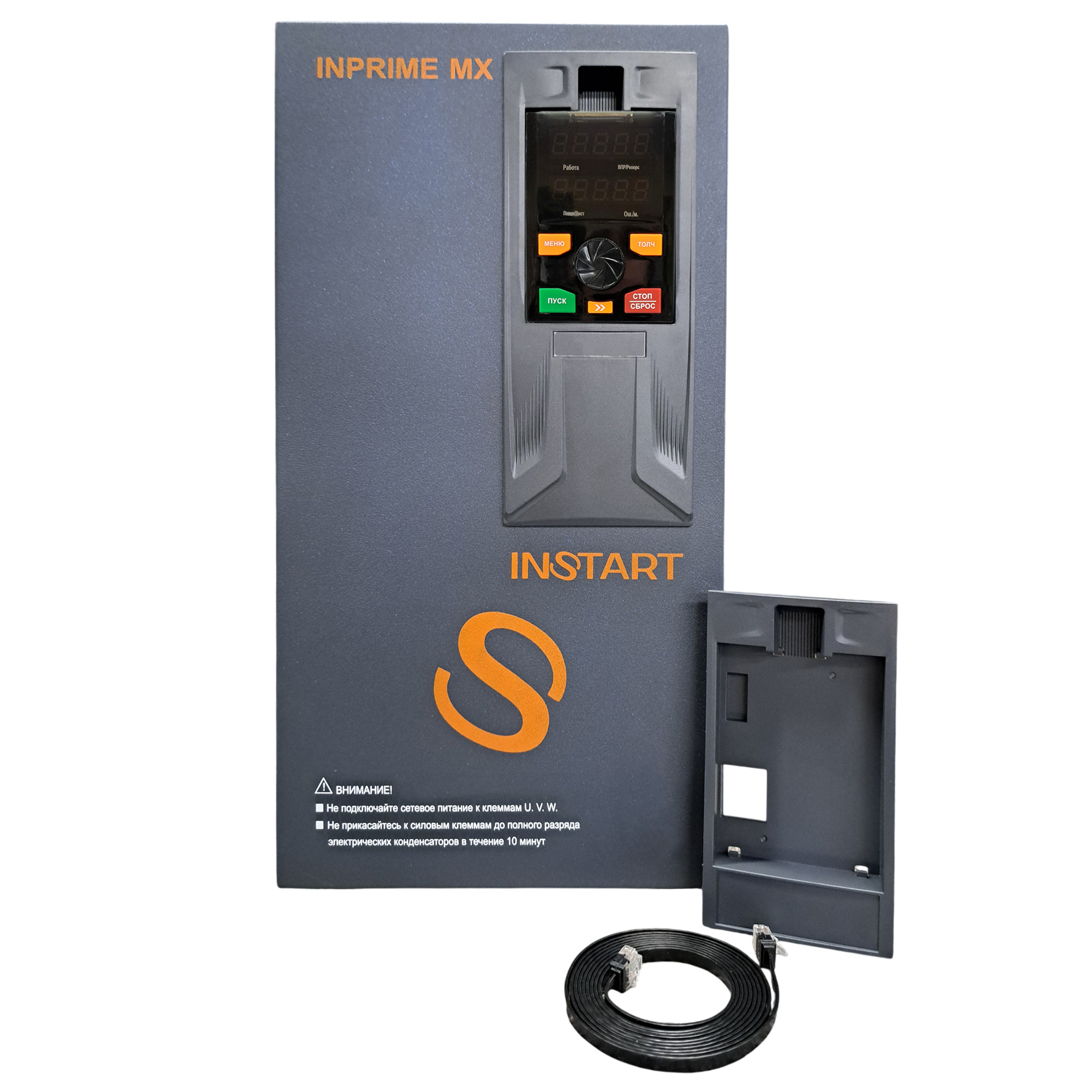

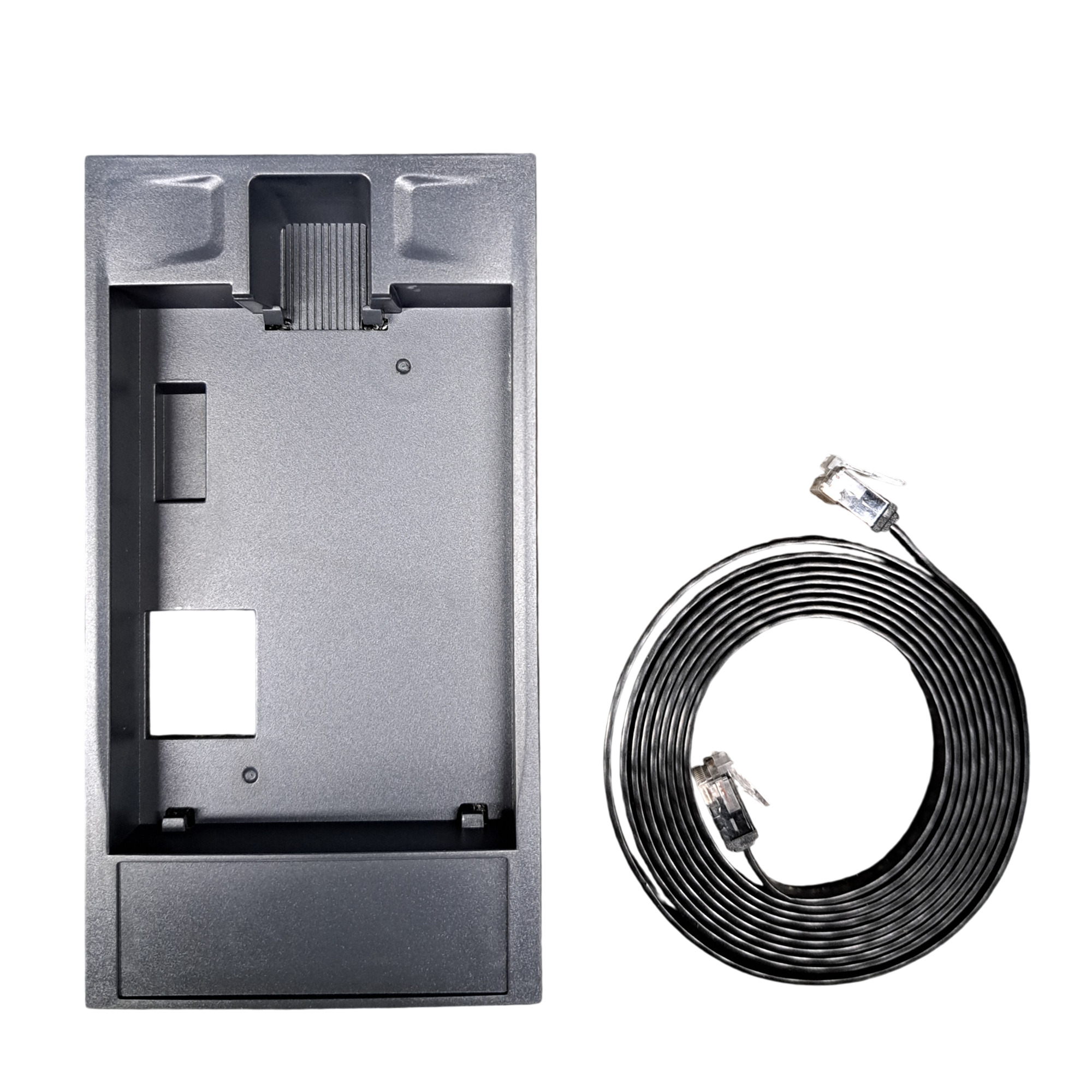

Базовая комплектация преобразователя частоты серии INPRIME MX включает монтажную рамку и кабель 2 метра.

Отличительные особенности серии INPRIME MX

ФУНКЦИОНАЛЬНОСТЬ:

• Работа с двумя типами электродвигателями: асинхронные и синхронные  на постоянных магнитах
• Одновременная работа с тремя платами  расширения
• Модульная установка плат расширения
• Поддержка ProfiBUS, ProfiNET, ModBUS RTU, CANopen, EtherCAT, ModBUS TCP/IP
• Настраиваемая логика PNP/NPN
• Встроенные отраслевые функции: крановые,  каскадный режим, намоточные станки и др.
• Резервное копирование параметров с помощью  панели управления
• Совместимость с 5-ю различными видами  энкодеров

НАДЕЖНОСТЬ:

• Встроенная плата STO во всём модельном ряду для соответствия стандартам промышленной безопасности
• Функция «Аварийный режим работы» при переключении на резервный источник питания (ИБП)
• Встроенный тормозной модуль в моделях до 37кВт, от 45 до 160 кВт опционально

КОМПАКТНОСТЬ:

• Форм-фактор европейского образца

БЫСТРЫЙ СТАРТ:

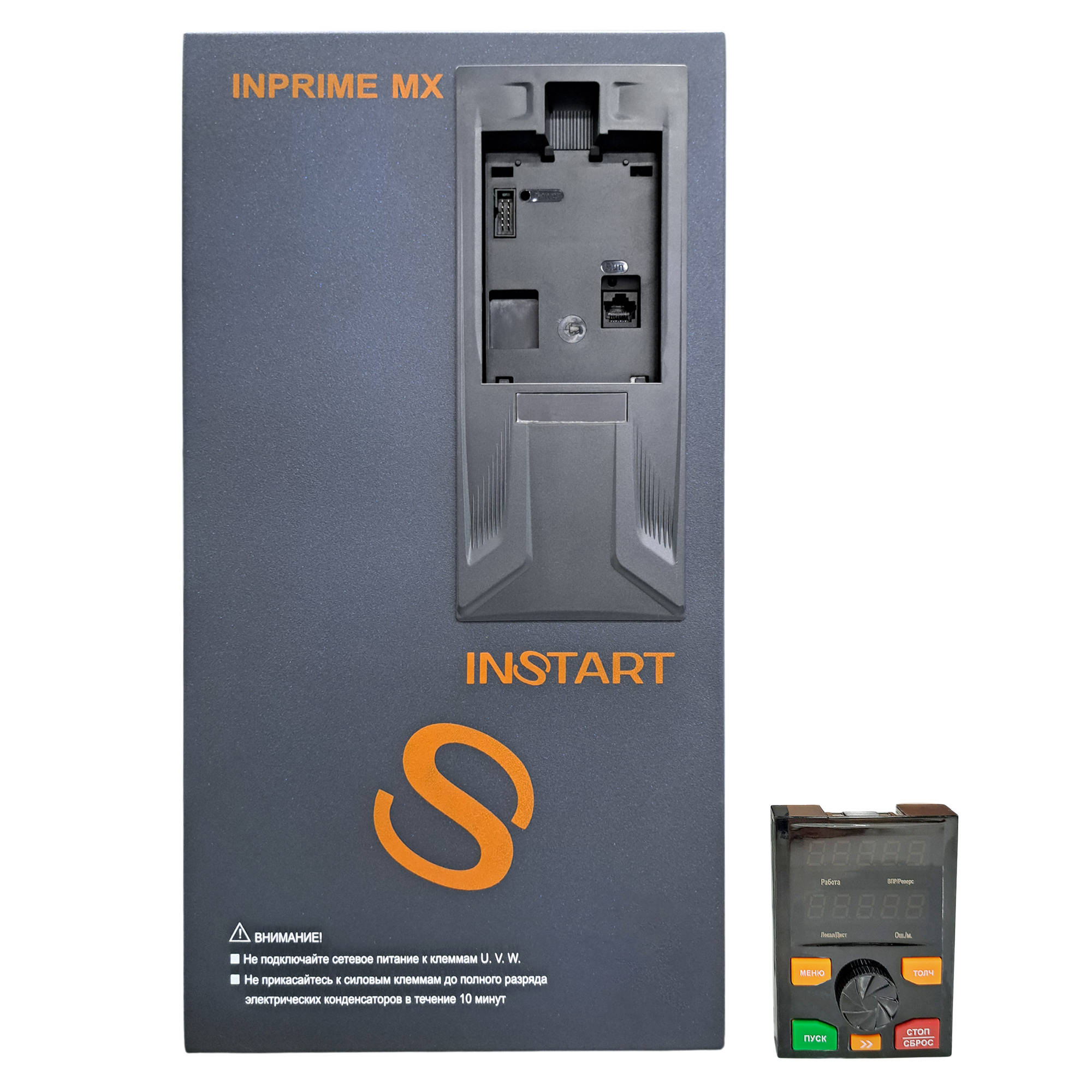

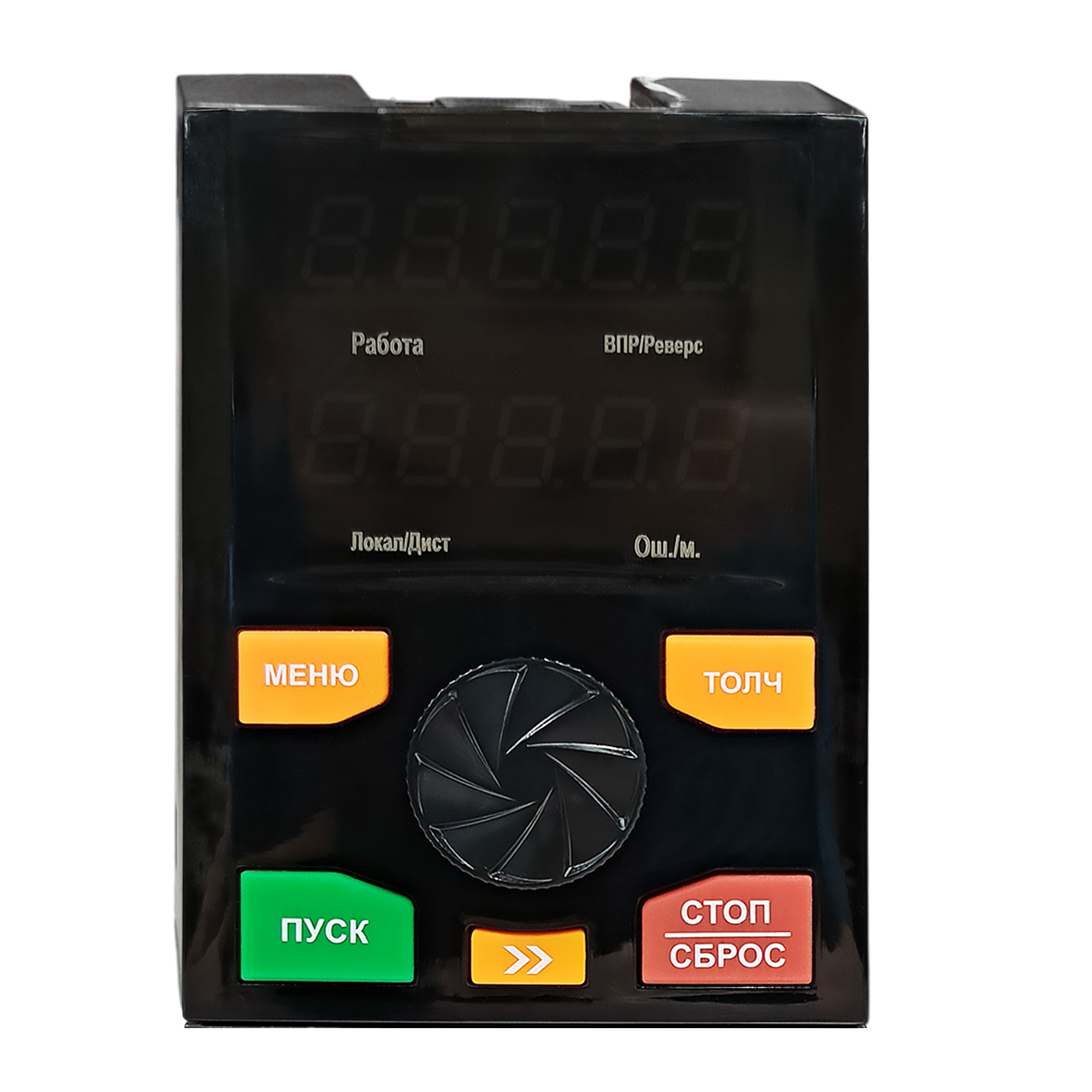

• Опционально подключаемая панель с интуитивно понятным меню на русском языке
• Настраиваемый вывод параметров на панель управления

ЭФФЕКТИВНОСТЬ:

• Крутящий момент 180% на низких скоростях  в векторном режиме
• Точность управления скоростью 1:1000 в векторном режиме с энкодером

Области применения

Серия INPRIME MX, благодаря специализированным  отраслевым функциям, может использоваться в  грузоподъёмном оборудовании во многих отраслях  промышленности: целлюлозно-бумажной, пищевой,  машиностроении, добывающей промышленности и др.

Система обозначения

1. Серия
2. Режим G − общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P − насосный
5. Мощность электродвигателя (кВт)  для насосного режима (P)
6. Номинальное напряжение:
     1: вход 1~230 (220) В, 50/60 Гц; выход 1~230 (220) В
     2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В
     3: вход 1~230 (220) В, 50/60 Гц; выход 3~400 (380) В
     4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Дополнительные опции:
     СЗС − дополнительное покрытие лаком;
     КМП-П − защитное покрытие компаундом;
     INMX-I/O, INMX-PG, INMX-DP, INMXCanopen, INMX-Profinet, INMX-TCP/IP, INMX-Ethercat – платы расширения.

*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения

  Схема подключения управляющих клемм серии INPRIME MX

Массогабаритные характеристики

Габаритные и установочные размеры устройств серии INPRIME MX в пластмассовом корпусе (настенное исполнение), типоразмеры 1-4

Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (настенное исполнение), типоразмеры 5-13

Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (напольное исполнение), типоразмеры 14-16
