Оповещатель пожарный световой типа «Выход» 2х5 трафаретный предназначен для работы в режиме постоянного включения.

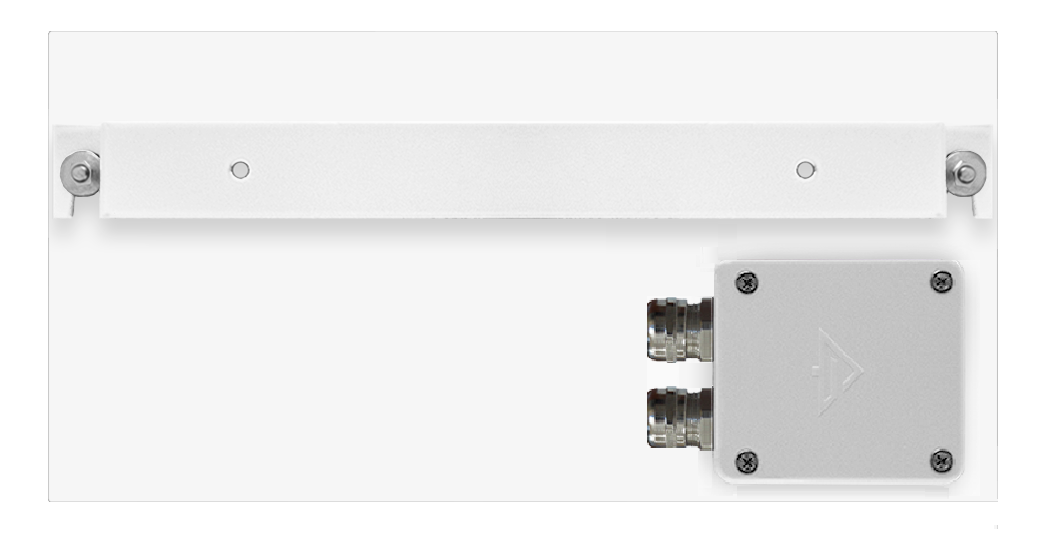

Корпус оповещателя изготавливается из нержавеющей стали (для IP66) или оцинкованной стали (окрашивается полимерной краской белого цвета, по желанию заказчика, может быть окрашен в любой цвет из палитры RAL).
Применяется над дверями эвакуационного выхода или в составе комбинированных знаков безопасности для указания направления движения к эвакуационному выходу.
Особенности:
• трафаретный способ формирования изображения (под защитным стеклом) с торцевой подсветкой при активации (включении):
— возможность размещение любых пиктограмм, знаков безопасности или текста на любом языке;
— информация воспринимаема во включенном и выключенном состоянии;
— контрастное восприятие информации в условиях прямой засветки до 500 лк.
• возможность работы в режиме постоянного включения (например, «ВЫХОД», «НАСОСНАЯ СТАНЦИЯ» и др.);
• активация оповещения (включение) путем подачи напряжения питания определенной полярности;
• возможно мигающее исполнение с частотой мигания от 0,5 до 2 Гц (например, обратная полярность – непрерывное свечение, прямая полярность – мигание);
• диапазон рабочих температур от минус 40°С (исполнение «Север» – от минус 60°С);
• подключение оповещателей обеспечивает разрыв контролируемой линии оповещения (формирование сигнала «Неисправность» на ППУ) при изъятии оповещателя;
• применение ограничителя тока с тепловым взводом и керамических клемм. Возникновение неисправности в оповещателе (в результате теплового воздействия при пожаре) не оказывает влияние на работоспособность других оповещателей, подключенных к данным проводным линиям (требования п. 6.2.1.17 ГОСТ Р 53325-2012 и п. 5.1.24 ГОСТ 34699-2020);
• корпус из оцинкованной стали, окрашенной в белый цвет (по желанию заказчика, может быть окрашена в любой цвет из палитры RAL) или из нержавеющей стали (в том числе для исполнения «Север»);
• при установке на улице необходимо использовать козырек.
Сертификация
• Сертификат № EAЭС RU C-RU.HB26.B.01396/21 соответствия требованиям технического регламента EAЭC 043/2017. Срок действия – по 17.11.2026;
• Декларация о соответствии требованиям Технического регламента Таможенного союза ТР ТС 020/2011 ЕАЭС № RU Д-RU. РА01.В.67032/23. Срок действия — по 06.02.2028.
Соответствие нормативам
Оповещатели обеспечивают форму знаков, поясняющие надписи, типоразмеры, сигнальные цвета для поясняющих надписей и пиктограмм, цвета фона в соответствии с требованиями ТУ 4371-012-70631050-2016 и заказом потребителя.
Сигнальные цвета, форма и типоразмеры оповещателей, предназначенных для обеспечения эвакуации и оповещения соответствуют требованиям ГОСТ 12.4.026-2015.
Способы отображения информации:
Оповещатель трафаретный односторонний (с подсветкой) Т – информация сформирована на трафарете под защитным стеклом. Активация оповещателя обеспечивается торцевой подсветкой стекла.
Коды цветографических изображений по ГОСТ 12.4.026, текстовой и/или символьной информации в соответствии с ТУ 4371-104-50021527-2011 (Таблица 1)
По требованию заказчика возможно использование любого текста или пиктографического изображения согласно ГОСТ 12.4.026-2015.
Таблица 1. Цвета, используемые в оповещателях, и обозначения цветов.
| Цвет | Обозначение цвета |
| Белый | Бел. |
| Зеленый | Зел. |
| Красный | Кр. |
| Синий | Син. |
| Желтый | Желт. |
| Черный | Черн. |
| Оранжевый | Оранж. |
Таблица 2. Технические характеристики
| Исполнение | Т |
| Номинальное значение напряжения питания, В | 24 |
| Допустимый диапазон изменения напряжения питания, В | от 10,5 В (U мин) до 48 В (U макс) |
|
Ток потребления (стабилизированный) в режиме оповещения, не более, мА — «1х8» (одна строка, не более 8 знаков) — «2х5» (две строки, не более 5 знаков в каждой) — «2х8» (две строки, не более 8 знаков в каждой) — «2х10» (две строки, не более 10 знаков в каждой) |
25 25 25 35 |
| Контрастное восприятие при максимальной освещенности, лк | до 500 |
| Максимальная относительная влажность окружающей среды | 93% (при +40°С) |
|
Диапазон эксплуатационных температур — стандартное исполнение — исполнение «Север» |
от –40 до + 55°С от–60 до + 55°С |
| Степень защиты оболочки, по ГОСТ 14254-2015 | IP44 и IP66 |
|
Габаритные размеры */ масса, не более, мм/кг — «1х8» — «2х5» — «2х8» — «2х10» |
300х80х40 / 1,0 300х150х40 / 1,2 350х150х40 / 1,5 425х150х40 / 2,1 |
*– с учетом скобы для крепления
По заказу потребителя комплект поставки могут входить: коробка огнестойкая монтажная и козырек для оповещателя.
Таблица. Оповещатели трафаретные IP44 и IP66 типоразмер 2х5 (300х150х40 мм)
| Наименование | Оповещатели трафаретные IP44 |
| Пиктограмма «Выход для маломобильных групп населения (МГН)» | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е22–2х5–Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход для МГН» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е22–2х5–Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход Е02-01 налево для МГН» | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е02-01(на лево)–2х5–Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход Е02-01 налево для МГН» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е02-01(на лево)–2х5–Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |

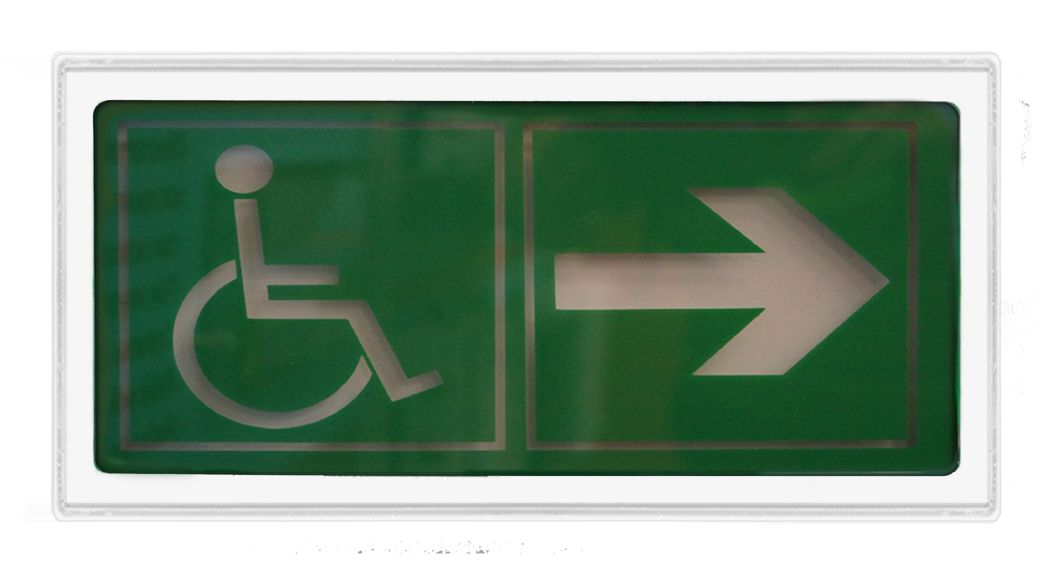

| Пиктограмма «Выход Е02-01 направо для МГН» | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е02-01(на право)–2х5–Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход Е02-01 направо для МГН» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е02-01(на право)–2х5–Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Место сбора Е21 для МГН» | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е21–2х5–Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Место сбора Е21 для МГН» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е21–2х5–Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |

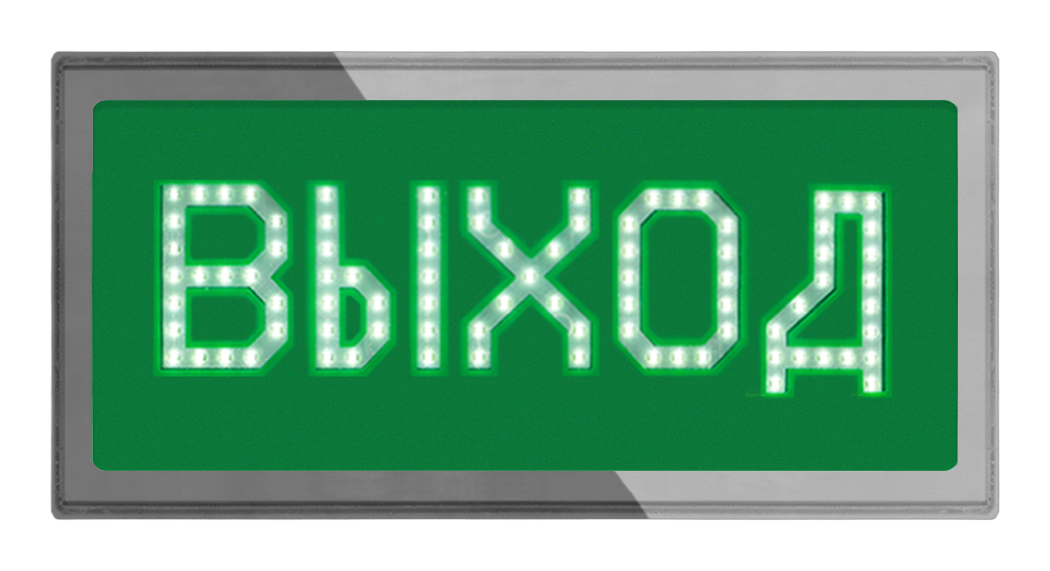

| Надпись «Выход» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Т22-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Надпись «Выход» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Т22-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |

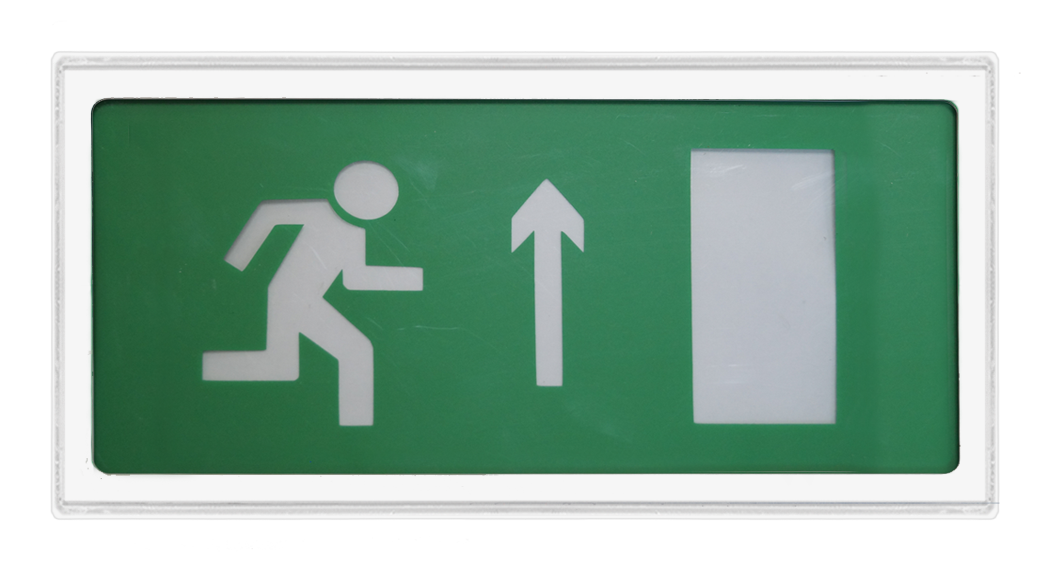

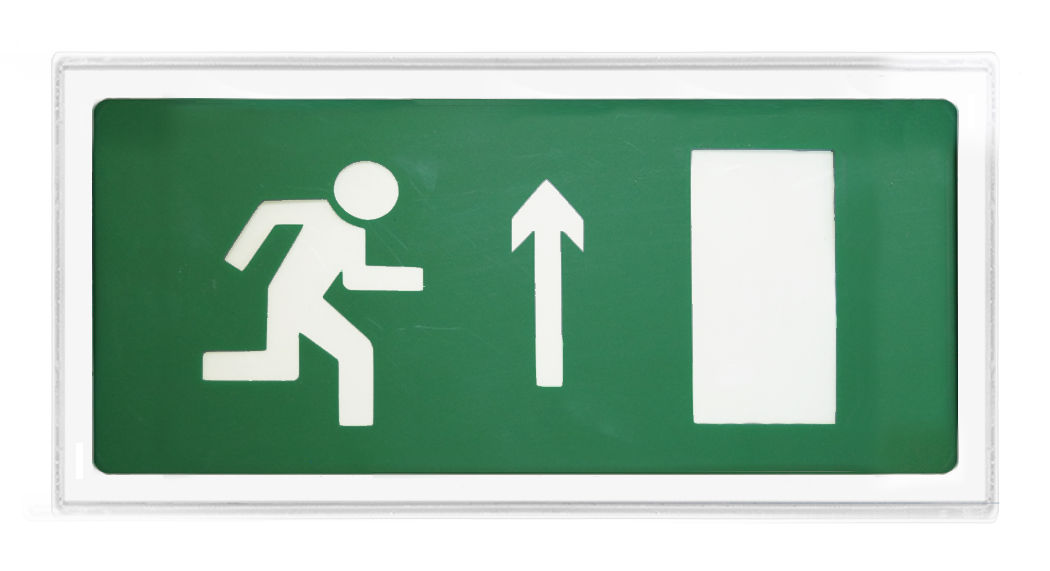

| Пиктограмма «Выход направо Е03» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е03-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход направо Е03» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е03-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход налево Е04» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е04-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход налево Е04» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е04-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вверх Е15» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е15-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вверх Е15» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е15-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вниз Е13» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е13-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вниз Е13» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е13-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вниз Е14» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е14-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вниз Е14» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е14-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход прямо» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е11-2х5-Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход прямо» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е11-2х5-Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Место сбора Е21» | Оповещатель пожарный световой «Ирида-Гефест»-Т–Е21–2х5–Бел/Зел-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Место сбора Е21» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т–Е21–2х5–Бел/Зел-IP44-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Пожарный сухотрубный стояк» | Оповещатель пожарный световой «Ирида-Гефест»-Т-F08-2х5-Бел/Кр-IP44 ТУ 4371-104-50021527-2011 |

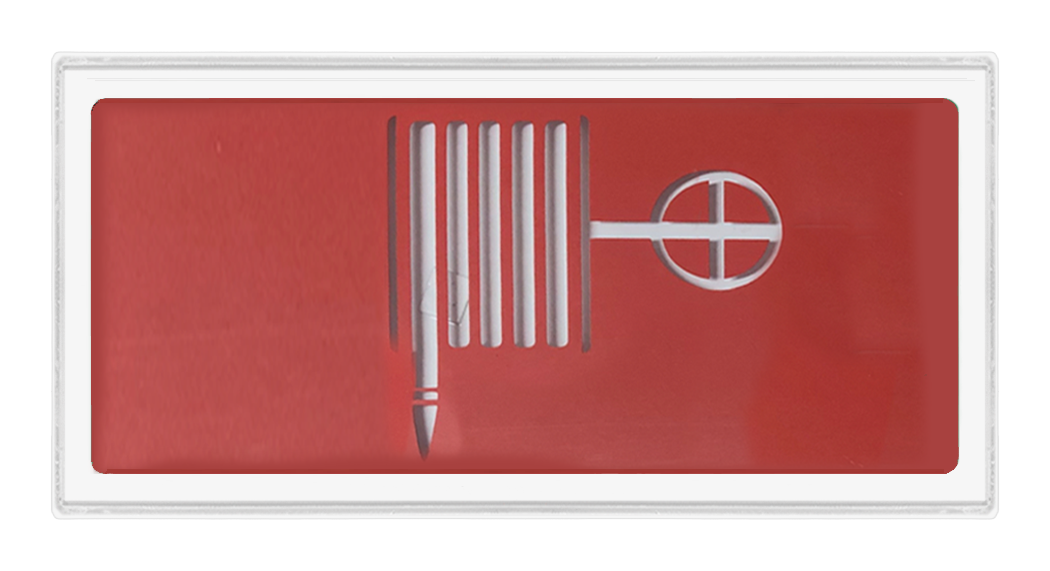

| Пиктограмма «Пожарный кран» | Оповещатель пожарный световой «Ирида-Гефест»-Т-F02-2х5-Бел/Кр-IP44 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Огнетушитель» | Оповещатель пожарный световой «Ирида-Гефест»-Т-F04-2х5-Бел/Кр-IP44 ТУ 4371-104-50021527-2011 |
| Оповещатели трафаретные IP66 | |
| Пиктограмма «Выход для маломобильных групп населения (МГН)» | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е22–2х5–Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход для МГН» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е22–2х5–Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход Е02-01 налево для МГН» | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е02-01(на лево)–2х5–Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход Е02-01 налево для МГН» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е02-01(на лево)–2х5–Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход Е02-01 направо для МГН» | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е02-01(на право)–2х5–Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход Е02-01 направо для МГН» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е02-01(на право)–2х5–Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Место сбора Е21 для МГН» | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е21–2х5–Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Место сбора Е21 для МГН» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т–МГН Е21–2х5–Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Надпись «Выход» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Т22-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Надпись «Выход» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Т22-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход направо Е03» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е03-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход направо Е03» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е03-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход налево Е04» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е04-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход налево Е04» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е04-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вверх Е15» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е15-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вверх Е15» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е15-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вниз Е13» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е13-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вниз Е13» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е13-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вниз Е14» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е14-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход по лестнице вниз Е14» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е14-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход прямо» | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е11-2х5-Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Выход прямо» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т-Е11-2х5-Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Место сбора Е21» | Оповещатель пожарный световой «Ирида-Гефест»-Т–Е21–2х5–Бел/Зел-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Место сбора Е21» мигающий | Оповещатель пожарный световой «Ирида-Гефест»-Т–Е21–2х5–Бел/Зел-IP66-миг ТУ 4371-104-50021527-2011 |
| Пиктограмма «Пожарный сухотрубный стояк» | Оповещатель пожарный световой «Ирида-Гефест»-Т-F08-2х5-Бел/Кр-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Пожарный кран» | Оповещатель пожарный световой «Ирида-Гефест»-Т-F02-2х5-Бел/Кр-IP66 ТУ 4371-104-50021527-2011 |
| Пиктограмма «Огнетушитель» | Оповещатель пожарный световой «Ирида-Гефест»-Т-F04-2х5-Бел/Кр-IP66 ТУ 4371-104-50021527-2011 |
