ОГРАНИЧИТЕЛЬ ТОКА С ТЕПЛОВЫМ ВЗВОДОМ ОТТВ «ГЕФЕСТ»
Назначение:
- токовое ограничение в условиях повышения температуры (более 90°С) с функцией отключения нагрузки при возникновении КЗ
Особенности:
- срабатывание только в условиях повышенной температуры (при пожаре), одноразового действия;
- резистивное ограничение тока только после воздействия высокой температуры (порядка 90 oC) с дальнейшим размыканием цепи;
- работа в сетях как постоянного, так и переменного тока;
- поставляется как самостоятельно, так и в составе огнестойкой монтажной коробки;
- не предназначен для работы в качестве обычного электрического предохранителя!
При нормальном режиме работы ОТТВ представляет собой проводник с сопротивлением близким к нулю и не реагирует на превышение тока или короткое замыкание (КЗ).
Исполнительные устройства пожарной автоматики (оповещатели, таблички и т.д.), как правило, обладают существенно более низкой огнестойкостью, чем сама линия связи. В случае огневого/теплового воздействия на оповещатели велика вероятность возникновения короткого замыкания, что может привести к выходу из строя всей ЛС СОУЭ. При этом задача самого оповещателя к этому моменту уже выполнена. Однако задача СОУЭ в целом не выполнена. ОТТВ позволяет сохранить работоспособность остальной ЛС СОУЭ при возникновении КЗ в одном из оповещателей.
При повышении температуры окружающей среды свыше 90°С, происходит разрушение теплового мостика ОТТВ (его тепловой взвод), после чего ОТТВ работает как токоограничивающий резистор с максимальным значением тока, указанным на маркировке. В случае превышения максимально допустимого тока (короткое замыкание) резистор разрушается и электрическая цепь ОТТВ окончательно разрывается (сопротивление не менее 1 кОм), обеспечивая сохранение работоспособности оставшейся ЛС СОУЭ.
Технические характеристики
|
Параметр |
Значение |
|
Максимально допустимое напряжением после полной сработки ОТТВ |
300 В |
|
Максимальный допустимый ток через ОТТВ: до теплового взвода после теплового взвода |
2 А 0,2 А |
|
Сопротивление между выводами ОТТВ: до теплового взвода, не более после теплового взвода после размыкания токоограничивающего резистора, не менее |
0,1 Ом 40±10 Ом 1,5 кОм |
| Номинальная температура срабатывания теплового взвода | 90±10о С |
|
Габаритные размеры: диаметр длина корпуса длина вывода |
6 мм 20 мм 30 мм |
|
Масса, не более |
10 г |

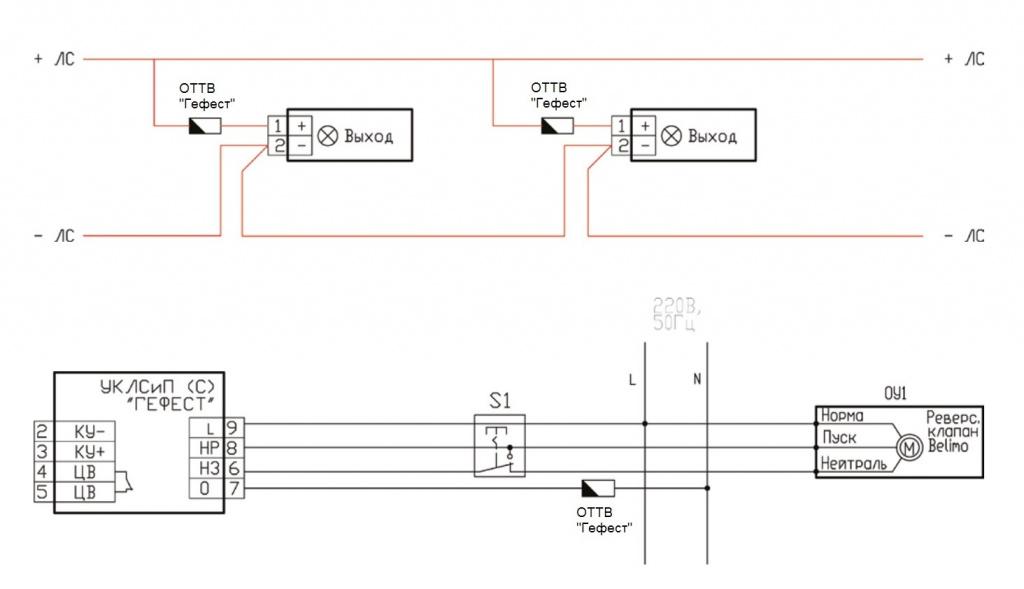

Схемы включения ОТТВ «Гефест»
