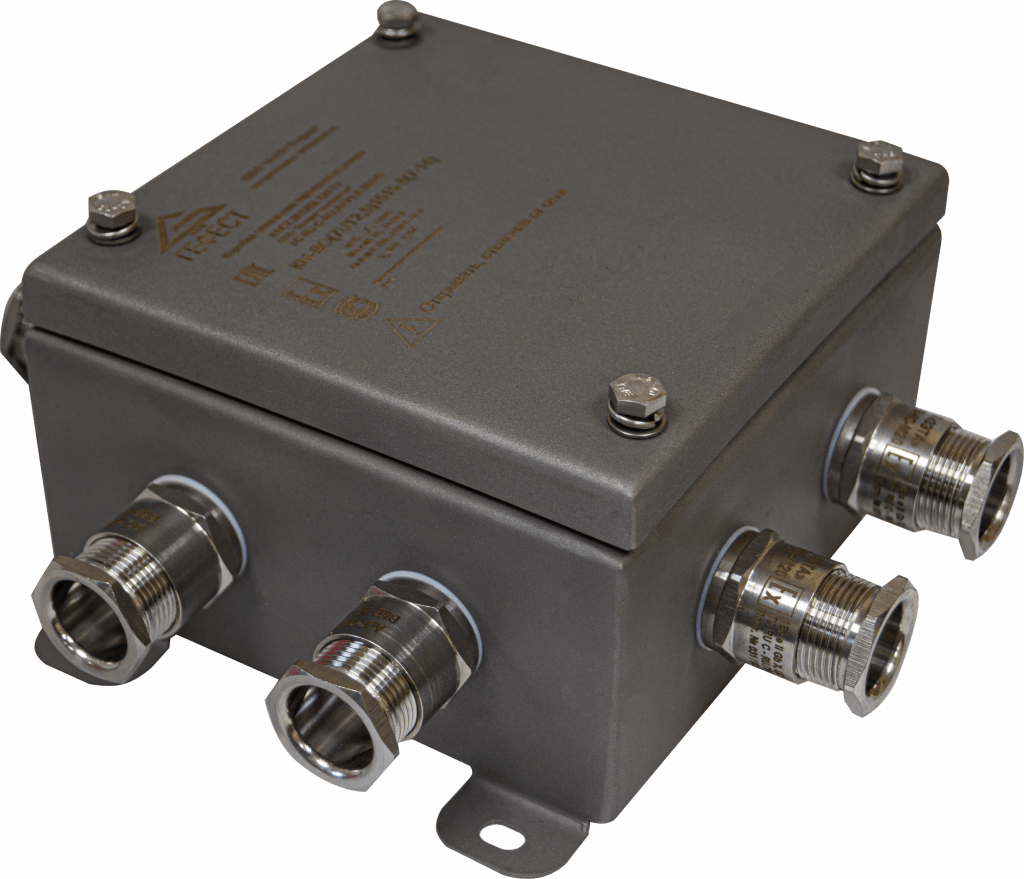

Коробки взрывозащищенные огнестойкие КМ-ВО (6к) IP66 1515, Гефест

Коробки монтажные взрывозащищённые огнестойкие КМ-ВО предназначены для соединения и разветвления кабелей электрических и осветительных цепей постоянного и переменного тока, кабелей информационных сетей, сигнальных и контрольных цепей систем обеспечения пожарной безопасности во взрывоопасных средах с содержанием газа и пыли (кроме подземных выработок шахт и их наземных строений). Применяются для монтажа во взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-2014 и отраслевыми правилами безопасности, регламентирующих применение данного оборудования во взрывоопасных средах.

Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм., которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства.  Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.

Коробки монтажные взрывозащищённые огнестойкие поставляются с Ex-клеммами и расположенными между ними изоляторами из керамики, закреплёнными на DIN-рейке. Изоляторы из керамики обеспечивают надёжную защиту соединения проводов в условиях пожара. На крышке и корпусе располагаются заземляющие зажимы «РЕ».

В боковых стенках устанавливаются Ex-кабельные вводы с внешним диаметром 3-26 мм. По требованию заказчика могут устанавливаться Ex-кабельные вводы иного диаметра при наличии технологической возможности изготовления. Возможно применение бронированных кабелей, а также кабелей, проложенных в металлорукаве или трубе. Все наружные элементы крепления выполнены из нержавеющей стали.

ВНИМАНИЕ! В зависимости от требований проекта, мы изготавливаем взрывозащищенные коробки огнестойкие с различными характеристиками.

Для заказа взрывозащищенных коробок «Гефест» необходимо заполнить Опросный лист, указав требуемые характеристики изделия: вид взрывозащиты, тип коробки, размер  корпуса коробки в зависимости от клемм, вид клемм и их количество, вид кабельных вводов, их количество и расположение. По всем возникающим вопросам можно обратиться в отдел  техподдержки :8 (812) 600-69-11 в тональном режиме 4.

Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

ТУ КФСТ.301262.123.

Технические характеристики

Степень защиты: IP66.
охранение работоспособности в условиях пожара по ГОСТ Р 53316.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -60 до +70°С.
Маркировка вида взрывозащиты: 1Ех ib IIС Т6…Т4 Gb X.
                                                        Ех tb IIIC Т80°С…Т1300 C Db X.
                                                        1Ех e IIС Т6…Т4 Gb X.
Диаметр присоединяемого кабеля для применяемых кабельных водов: 3-9, 7-14, 12-20, 18-26 мм.
Максимальное напряжение для цепей «i»: 550 В.  Максимальное напряжение для цепей «е»: 600 В.

Масса коробок с типоразмером корпуса 1515 не более 2,2 кг.

Габаритные размеры, мм	Обозначение	Диаметр кабеля, мм	Размер кабельного ввода	Кол-во вводов мах	Схема расположения кабельных вводов
150х150х89	1515	3-9	М16	12
		7-14	М20	8
		12-20	М25	8
		18-26	М32	8

Зависимость типоразмера коробок и максимального количества клемм

Типоразмер  корпуса	Тип клеммы*	Номинальное сечение,  мм2	Номинальный  ток, А	Макс. Количество клемм
1515	UT2,5	2,5	24	6
	UT4	4	32	6
	UT6	6	41	4
	UT10	10	57	4

Схема расположения кабельных вводов
