Коробки монтажные взрывозащищённые огнестойкие КМ-ВО предназначены для соединения и разветвления кабелей электрических и осветительных цепей постоянного и переменного тока, кабелей информационных сетей, сигнальных и контрольных цепей систем обеспечения пожарной безопасности во взрывоопасных средах с содержанием газа и пыли (кроме подземных выработок шахт и их наземных строений). Применяются для монтажа во взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-2014 и отраслевыми правилами безопасности, регламентирующих применение данного оборудования во взрывоопасных средах.
Корпус изготовлен из листовой нержавеющей стали AISI 304 толщиной 1,2 мм., которая обладает химической и коррозионной стойкостью, высокой прочностью, а также имеет превосходные низкотемпературные свойства. Крышка герметично прилегает к корпусу за счёт соединения винтами и уплотнительной силиконовой прокладки.
Коробки монтажные взрывозащищённые огнестойкие поставляются с Ex-клеммами и расположенными между ними изоляторами из керамики, закреплёнными на DIN-рейке. Изоляторы из керамики обеспечивают надёжную защиту соединения проводов в условиях пожара. На крышке и корпусе располагаются заземляющие зажимы «РЕ».
В боковых стенках устанавливаются Ex-кабельные вводы с внешним диаметром 3-26 мм. По требованию заказчика могут устанавливаться Ex-кабельные вводы иного диаметра при наличии технологической возможности изготовления. Возможно применение бронированных кабелей, а также кабелей, проложенных в металлорукаве или трубе. Все наружные элементы крепления выполнены из нержавеющей стали.
ВНИМАНИЕ! В зависимости от требований проекта, мы изготавливаем взрывозащищенные коробки огнестойкие с различными характеристиками.
Для заказа взрывозащищенных коробок «Гефест» необходимо заполнить «Опросный лист», указав требуемые характеристики изделия: вид взрывозащиты, тип коробки, размер корпуса коробки в зависимости от клемм, вид клемм и их количество, вид кабельных вводов, их количество и расположение. По всем возникающим вопросам можно обратиться в отдел техподдержки :8 (812) 600-69-11 в тональном режиме 4.
«Опросный лист» (Скачать файл Word)
Коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
ТУ КФСТ.301262.123.
Технические характеристики
Степень защиты: IP66.
охранение работоспособности в условиях пожара по ГОСТ Р 53316.
Климатическое исполнение по ГОСТ 15150: УХЛ 1.
Диапазон температур окружающей среды при эксплуатации: от -60 до +70°С.
Маркировка вида взрывозащиты: 1Ех ib IIС Т6…Т4 Gb X.
Ех tb IIIC Т80°С…Т1300 C Db X.
1Ех e IIС Т6…Т4 Gb X.
Диаметр присоединяемого кабеля для применяемых кабельных водов: 3-9, 7-14, 12-20, 18-26 мм.
Максимальное напряжение для цепей «i»: 550 В. Максимальное напряжение для цепей «е»: 600 В.
Масса коробок с типоразмером корпуса 1515 не более 2,2 кг.

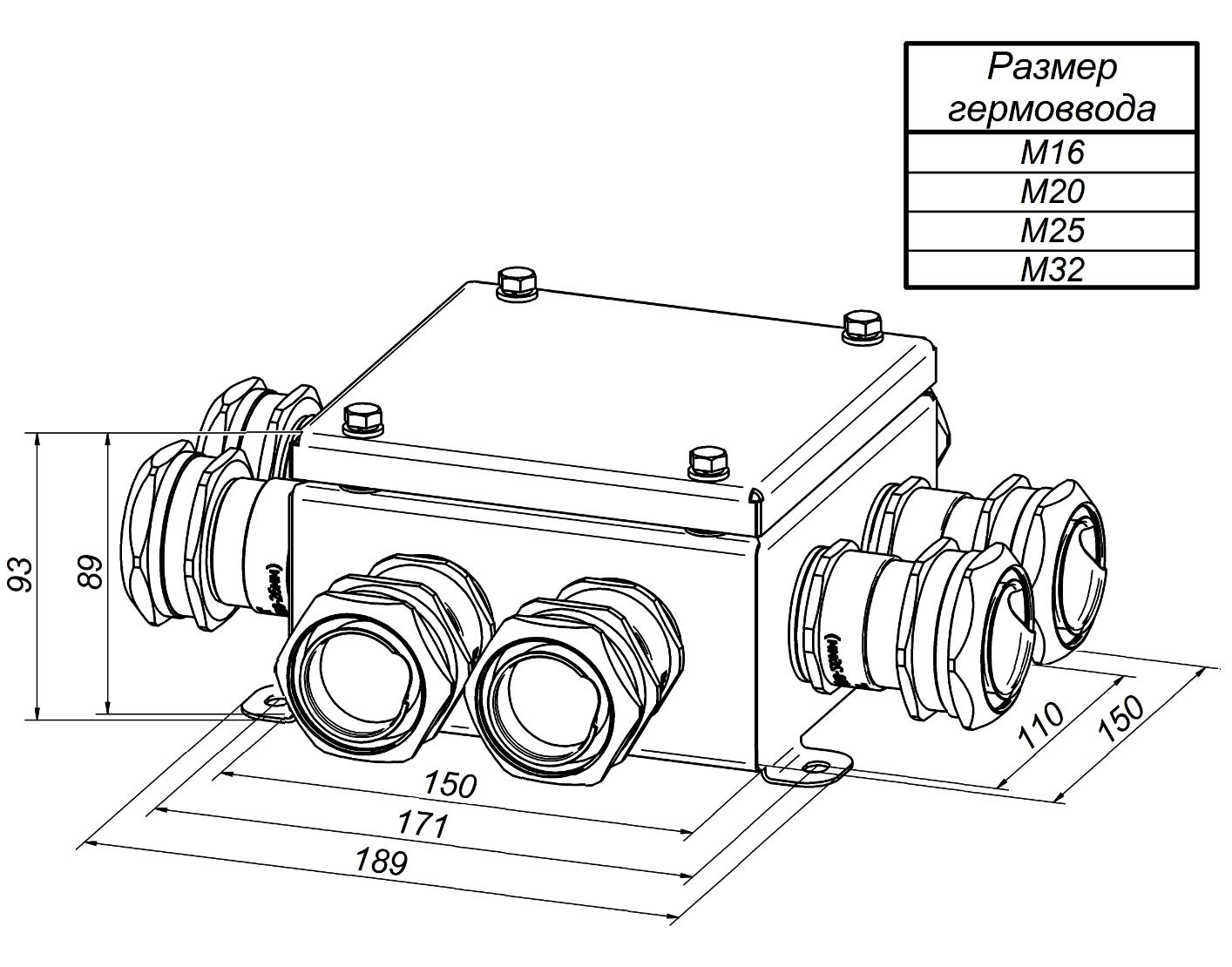

| Габаритные размеры, мм | Обозначение | Диаметр кабеля, мм | Размер кабельного ввода |
Кол-во вводов мах |
Схема расположения кабельных вводов |
|
150х150х89 |
1515 |
3-9 |
М16 |
12 |
|
|
7-14 |
М20 |
8 |
|
||
|
12-20 |
М25 |
8 |
|||
|
18-26 |
М32 |
8 |
Зависимость типоразмера коробок и максимального количества клемм
|
Типоразмер корпуса |
Тип клеммы* |
Номинальное сечение, мм2 |
Номинальный ток, А | Макс. Количество клемм |
| 1515 | UT2,5 | 2,5 | 24 | 6 |
| UT4 | 4 | 32 | 6 | |
| UT6 | 6 | 41 | 4 | |
| UT10 | 10 | 57 | 4 |

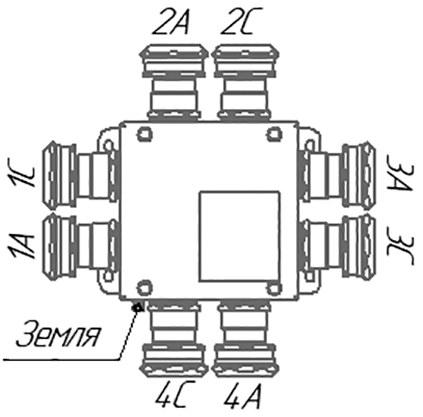

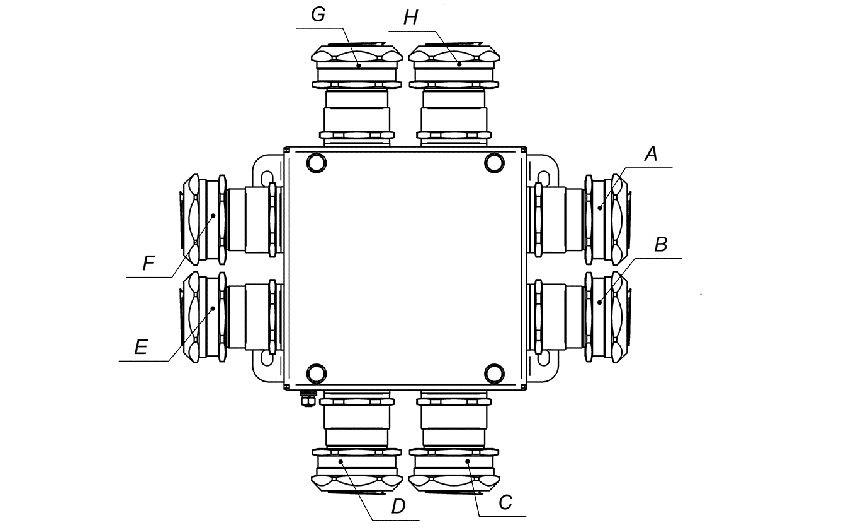

Схема расположения кабельных вводов
