Описание:
Коробка монтажная КМ(П) предназначена для коммутации электропроводки различного назначения. Применяется для монтажа внутри помещений и на открытом воздухе. Корпус коробки изготовлен из огнестойкого самозатухающего пластика, устойчивого к ультрафиолетовому излучению.
Конструкция:

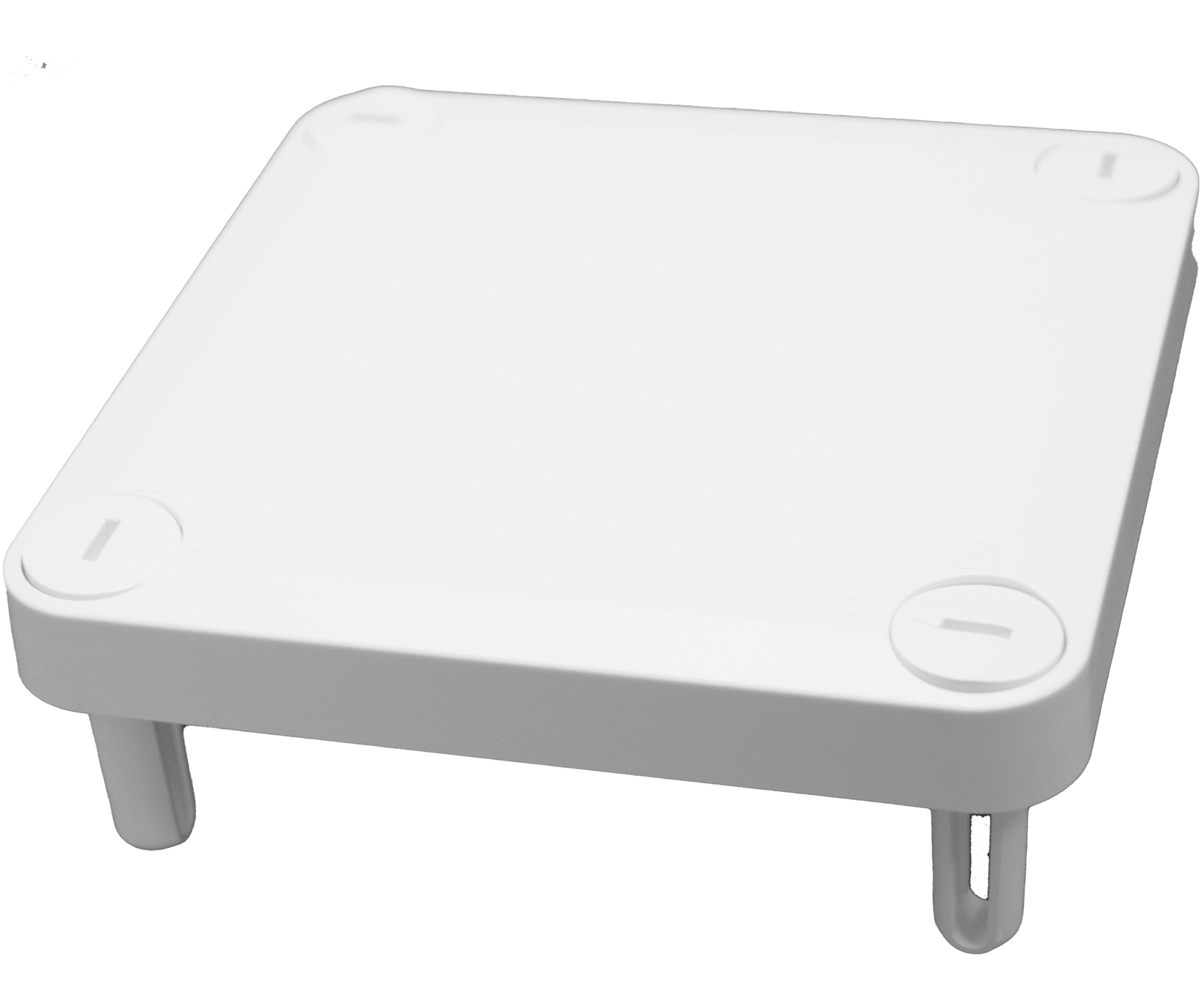

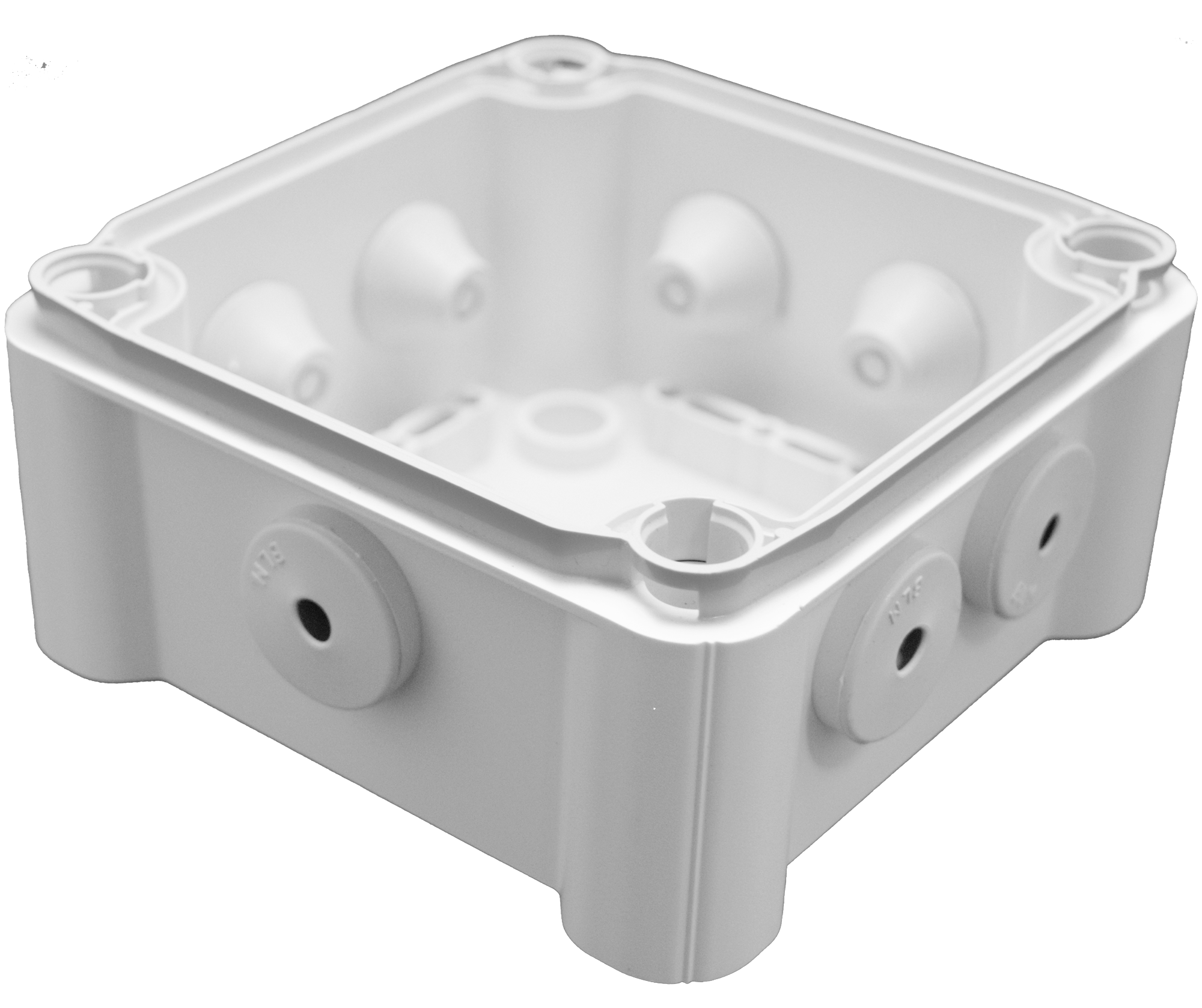

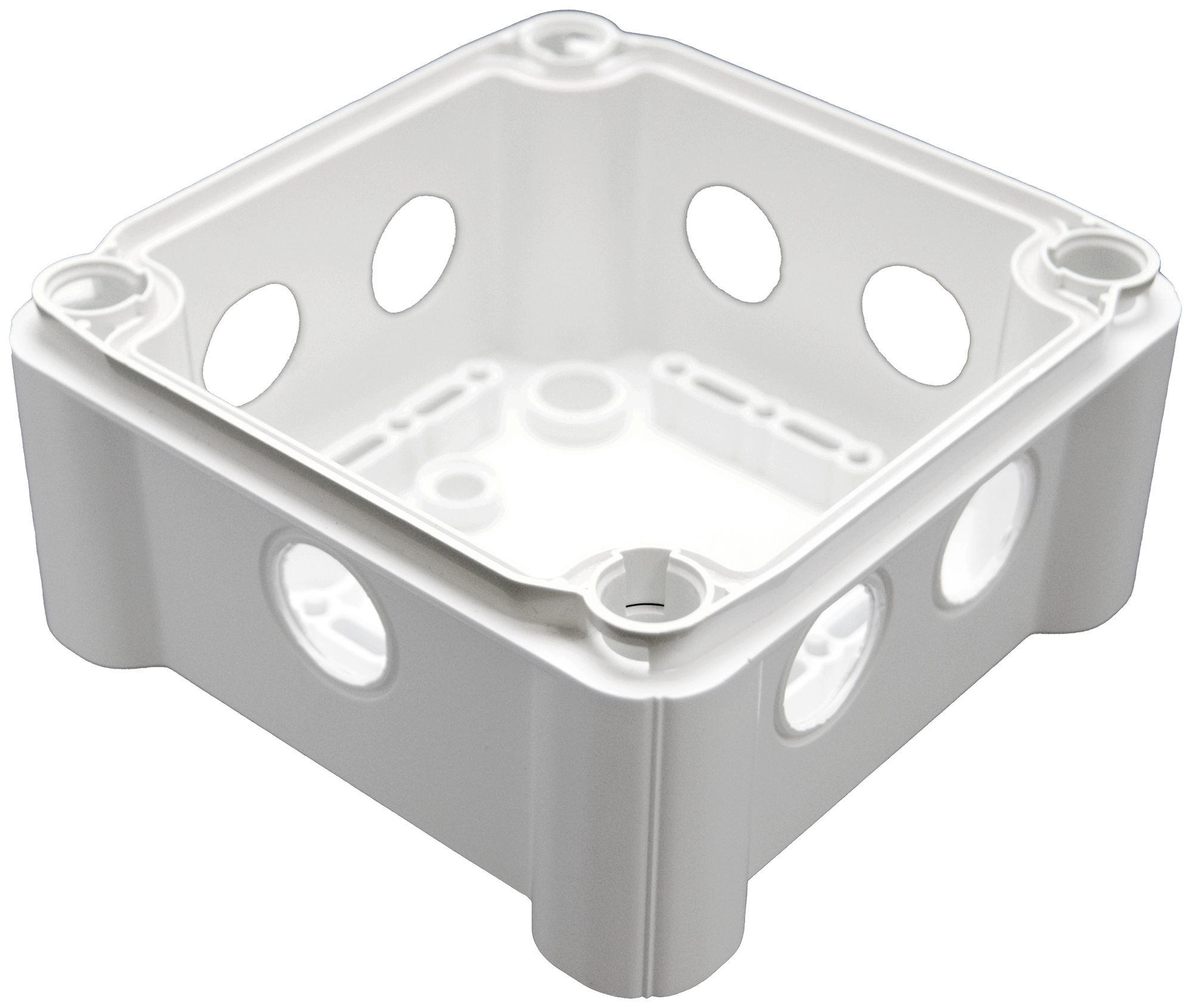

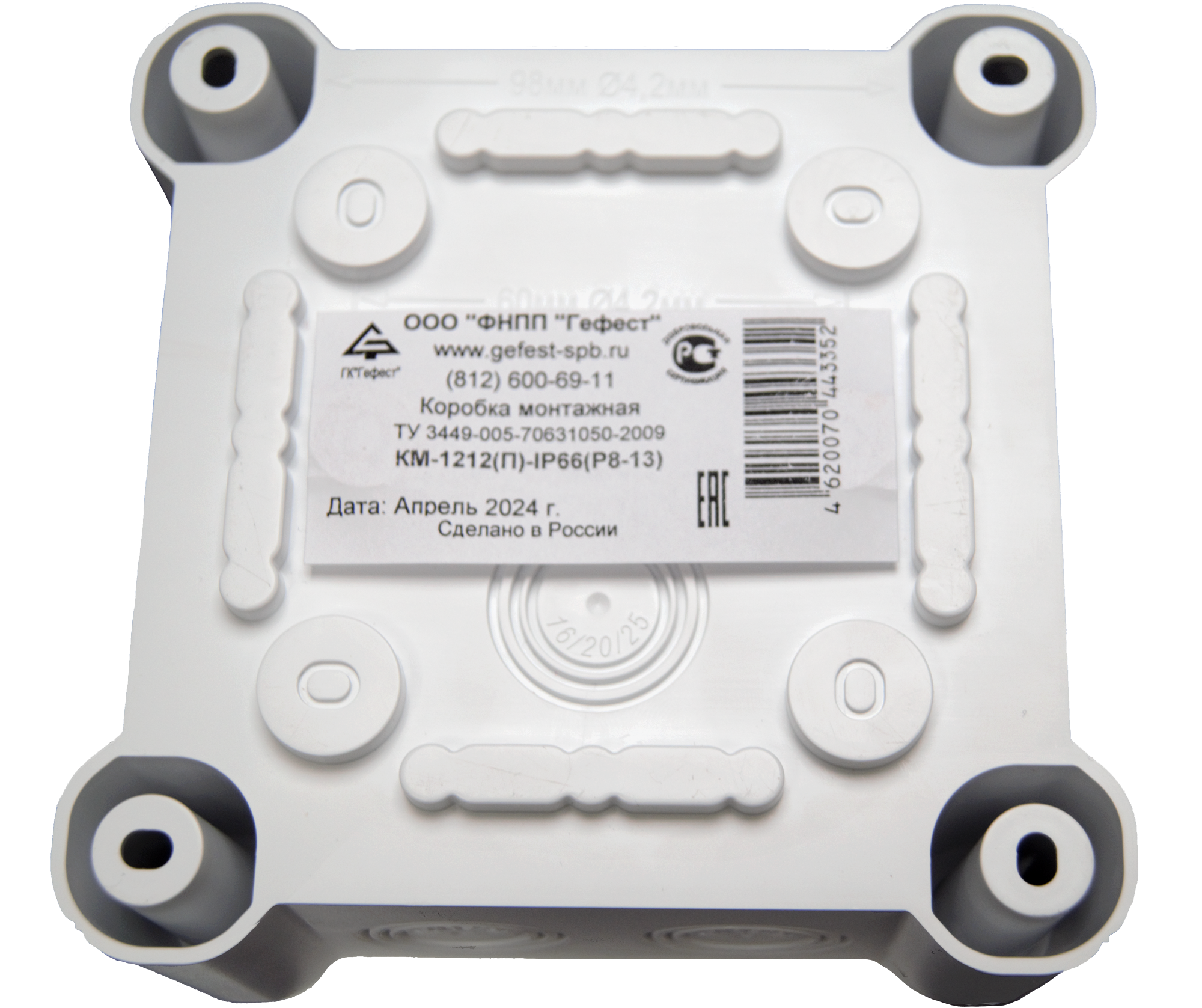

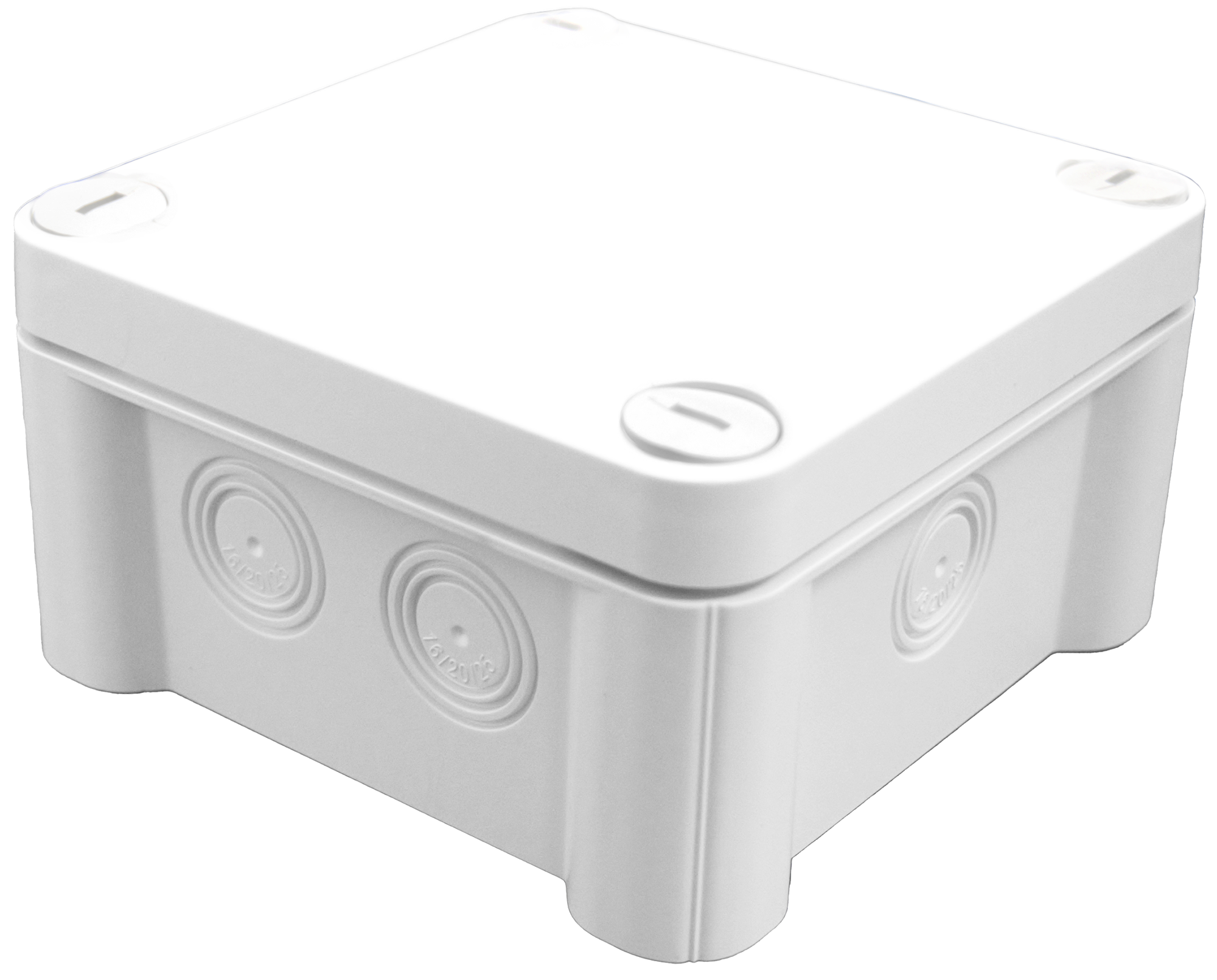

Корпус коробки монтажной КМ(П) имеет квадратную форму и изготовлен из огнестойкого самозатухающего пластика толщиной 2 мм, устойчивого к ультрафиолетовому излучению. Крышка коробки крепится к корпусу при помощи четырёх невыпадающих защёлок типа ClickLock, позволяющих фиксировать крышку без применения инструмента путём простого нажатия на неё. Герметичность коробки обеспечивается силиконовой уплотнительной прокладкой, в виде замкнутого шнура круглого сечения, силиконовых шайб и кабельных вводов. В корпус коробки могут быть установлены гермовводы из эластомера или пластмассы. Тип гермоввода указывается при заказе. В стенках коробки КМ 1010(П), для установки вводов предусмотрены отверстия диаметром 20 мм, а стенки коробки КМ 1212(П) имеют удаляемые профили, под вводы размерами М16, М20, М25. Для удаления профиля рекомендуется использовать ступенчатые свёрла диаметрами 16, 20, 25 мм. Внутри коробки КМ 1212(П) имеются специальные места крепления для монтажа дополнительных элементов (DIN-рейка, шина заземления, нулевая шина и т.п.). Крепление коробки возможно как через удаляемые профили в дне коробки, так и через отверстияколодцы, находящиеся по углам коробки вне зоны герметизируемого пространства.
В корпус коробки устанавливаются сальники из силиконовой резины, на стенках коробки КМ-О(П)1010, предусмотрены отверстия под сальник М20, стенки коробки КМ-О(П)1212 имеют удаляемые профили, под сальники размером М16, М20, М25 для более точного удаления профиля необходимо использовать ступенчатое сверло с размерами 16, 20, 25 мм.
Особенности:
— корпус коробки, крышка и защелки изготовлены из огнестойкого самозатухающего пластика, соответствующего классу огнестойкости V-0 и 5VA стандарта безопасности UL94 (при кратковременном воздействии пламени пластик самозатухает в течение 10с и не образует воспламеняющихся капель при горении);
— материал коробки устойчив к ультрафиолетовому излучению;
— прочность и жёсткость корпуса обеспечиваются толщиной стенок 2 мм;
— использование силикона в качестве материала уплотнительных элементов обеспечивает долговечную и надёжную герметизацию коробки;
— запатентованные защелки типа ClickLock позволяют быстро и надёжно фиксировать крышку без использования какого-либо инструмента;
— на крышке коробки имеется зона с шероховатой поверхностью, на которую при необходимости можно наносить дополнительные обозначения;
— коробки имеют несколько вариантов расцветки базовый белый (RAL 9003) и серый (RAL 7001);
— коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
|
Параметр |
Значение |
|---|---|
| Размер, без учёта элементов крепления и кабельных вводов | 122x122x66 мм |
| Количество кабельных вводов | 7 |
| Диапазон температур окружающей среды при эксплуатации | от -40 до +80°C |
| Климатическое исполнение по ГОСТ 15150 | У1 |
| Степень защиты | IP66 |
| Диапазон минимального и максимального диаметров присоединяемого кабеля | (Р5-9), (Р8-13), (Р11-17) |
| Размер отверстий для крепления коробок | 7 мм |
| Гарантийный срок эксплуатации коробки со дня ввода в эксплуатацию | 24 месяца |
Паспорт и руководство по эксплуатации прилагаются на партию.
Пример записи условного обозначения коробки при заказе и в документации
Для коробок со степенью защиты оболочки IP66 — КМ-1212(П)-IP66(Р8-13), где:
КМ – тип коробка монтажная общепромышленная;
1212– размер корпуса
(П) – материал корпуса (Пластик негорючий самозатухающий)
IP66 — степень защиты оболочки
Тип кабельного ввода (Р)
(Р) Резиновый ввод Р(5-9), Р(8-13), Р(11-17)
