Коробки монтажные огнестойкие КМ-О(П) предназначены для соединения и разветвления кабельных линий и способны обеспечить их надёжную коммутацию в условиях пожара. Применяются для монтажа внутри помещений и на открытом воздухе. Корпус коробок изготовлен из огнестойкого самозатухающего пластика, устойчивого к ультрафиолетовому излучению. Внутри корпуса коробок расположен блок керамических клемм на металлическом основании.
Конструкция:

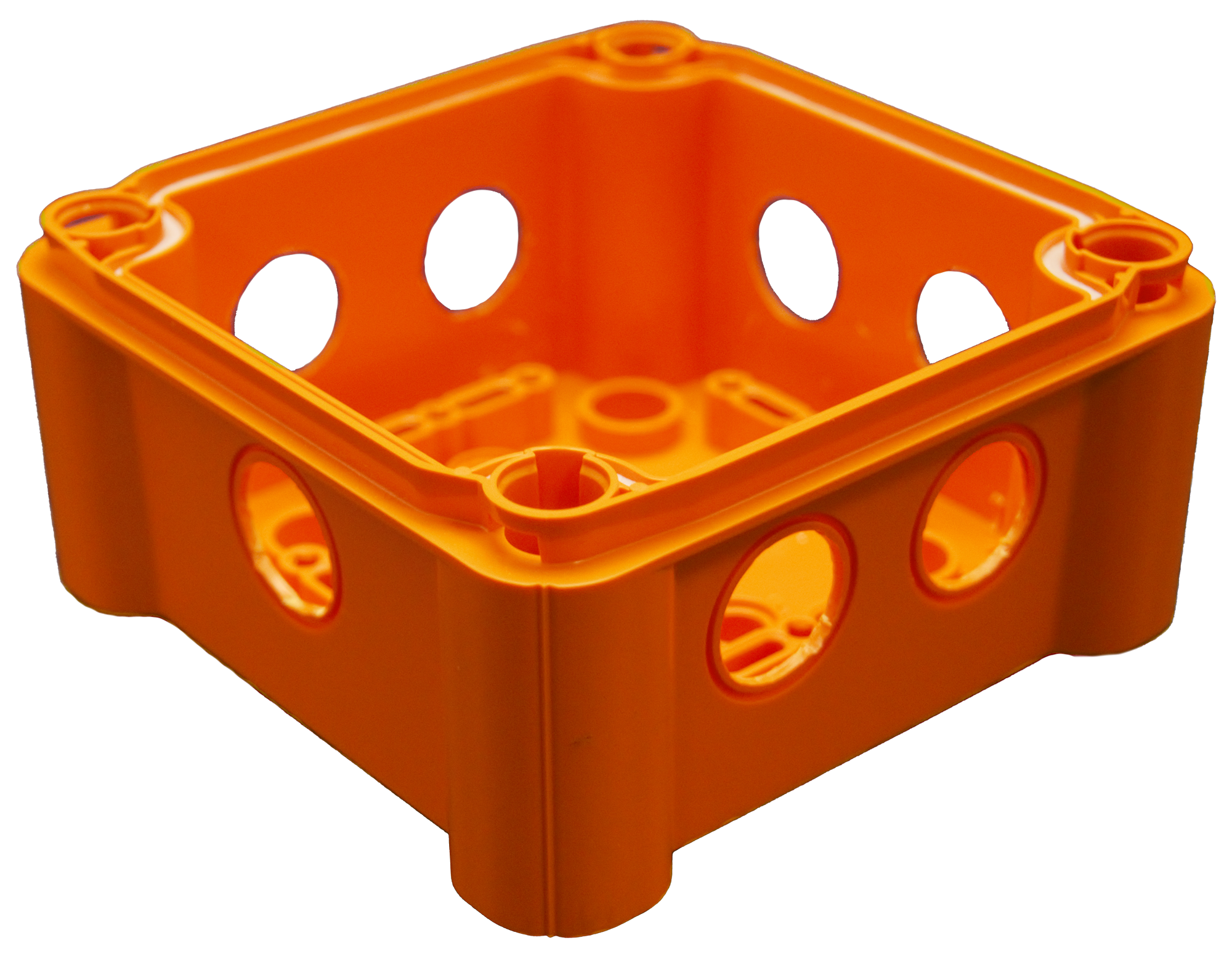

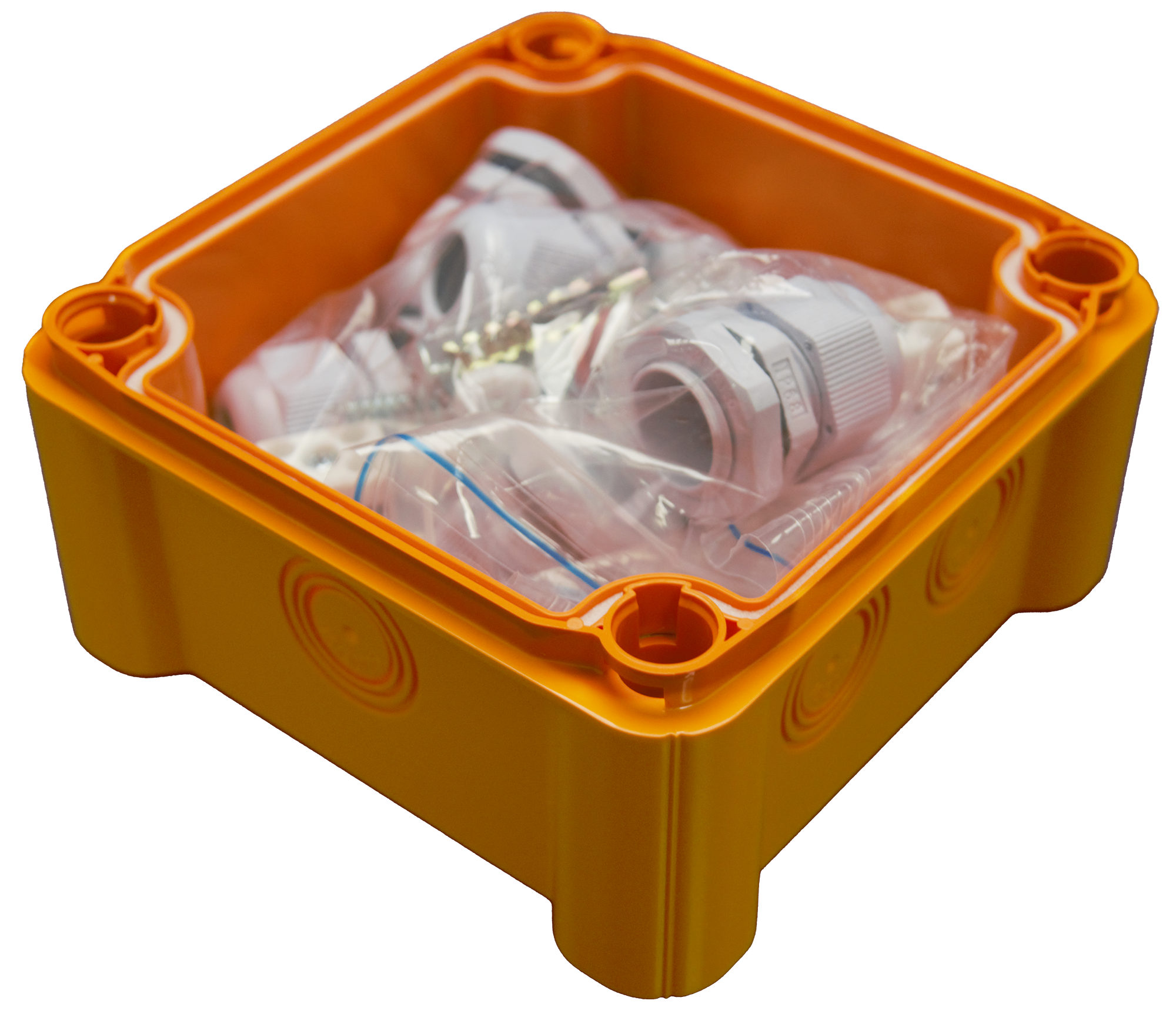

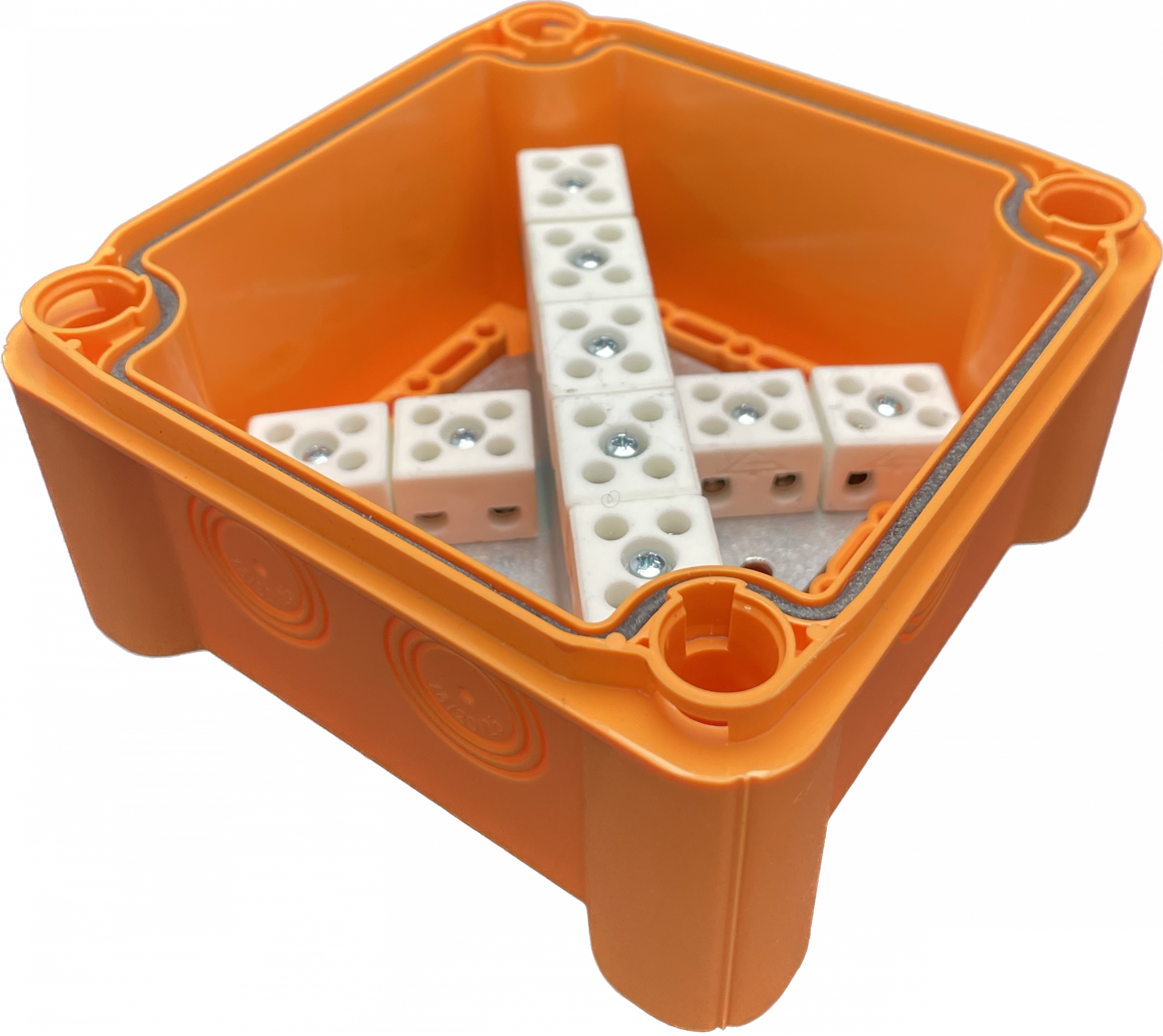

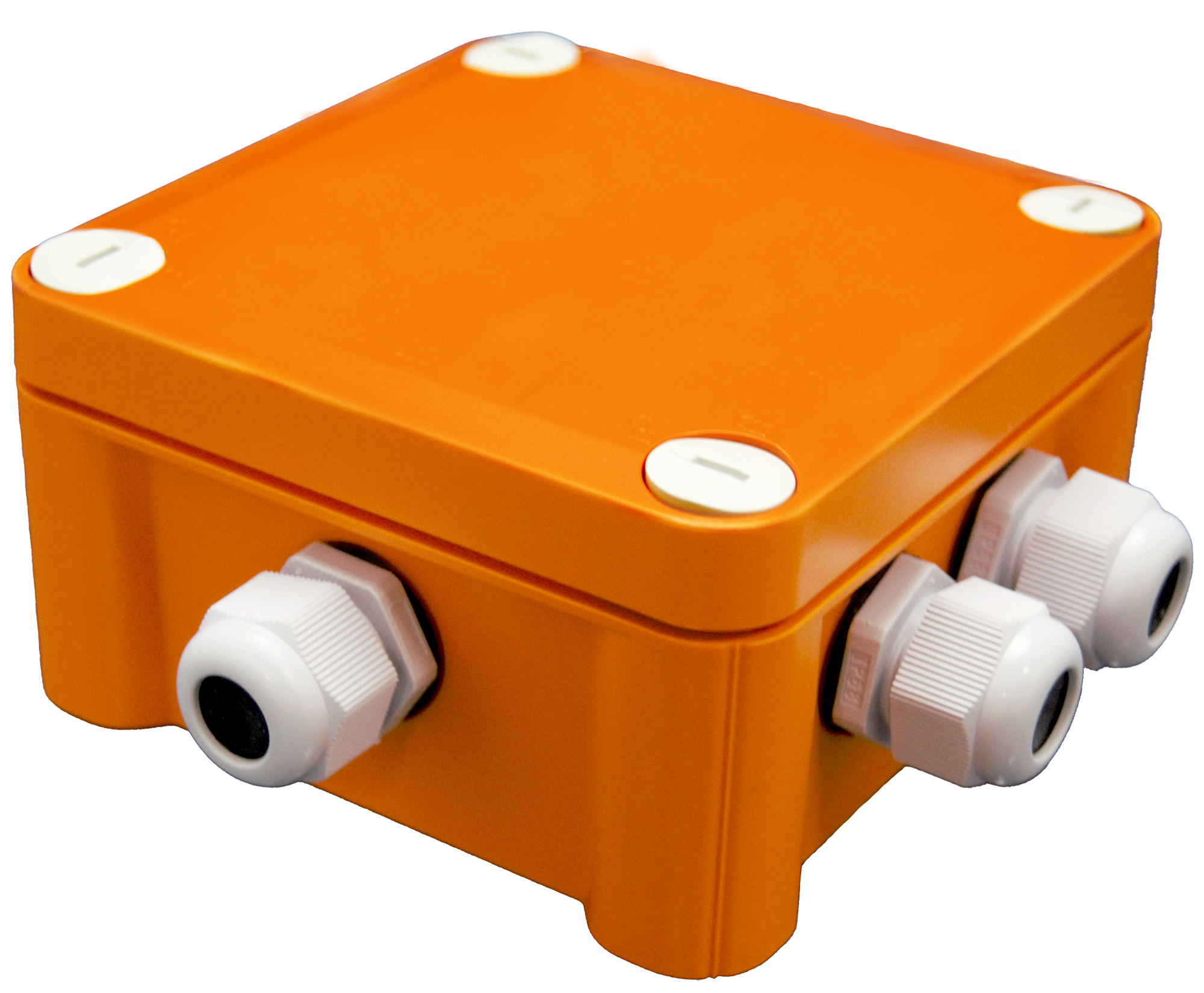

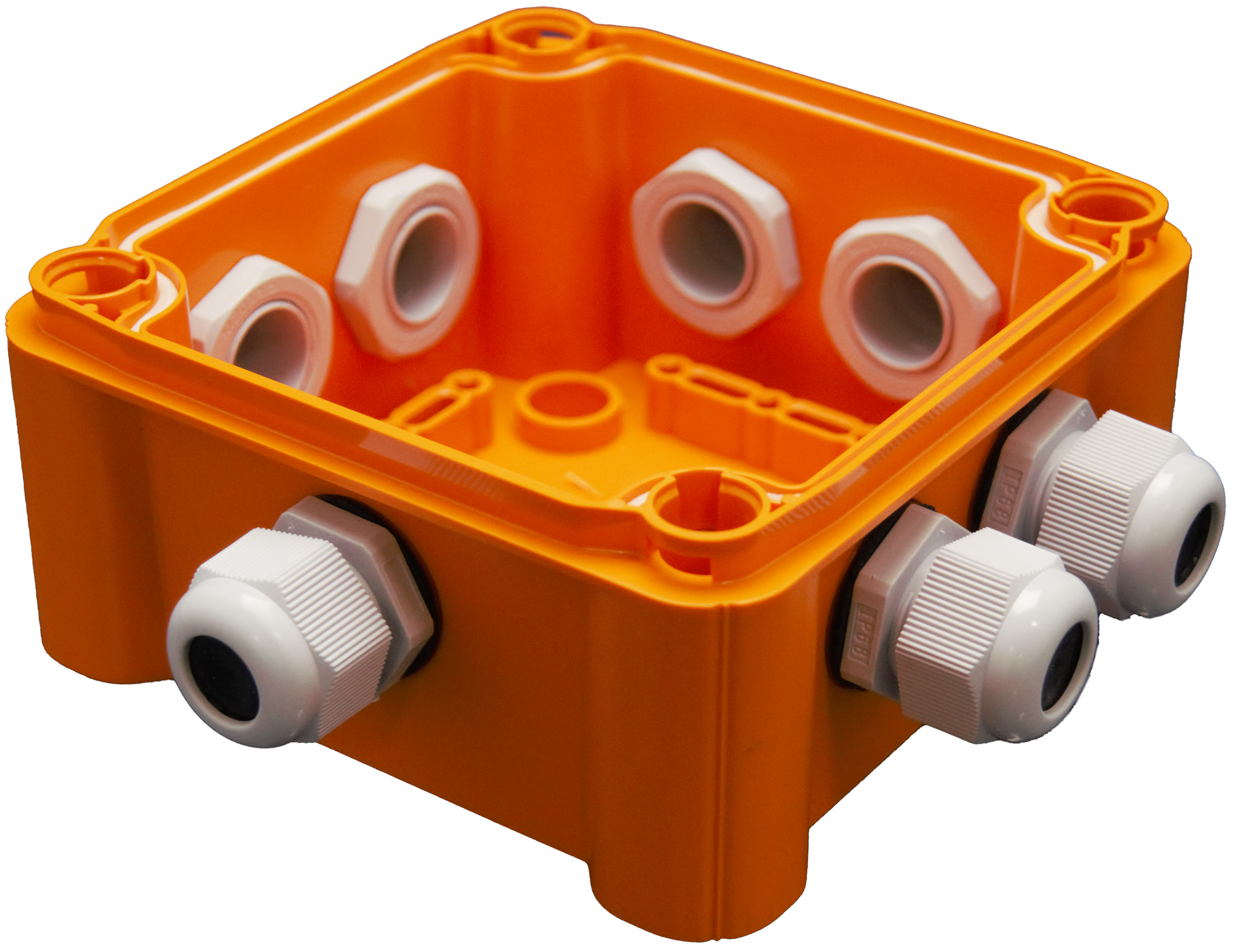

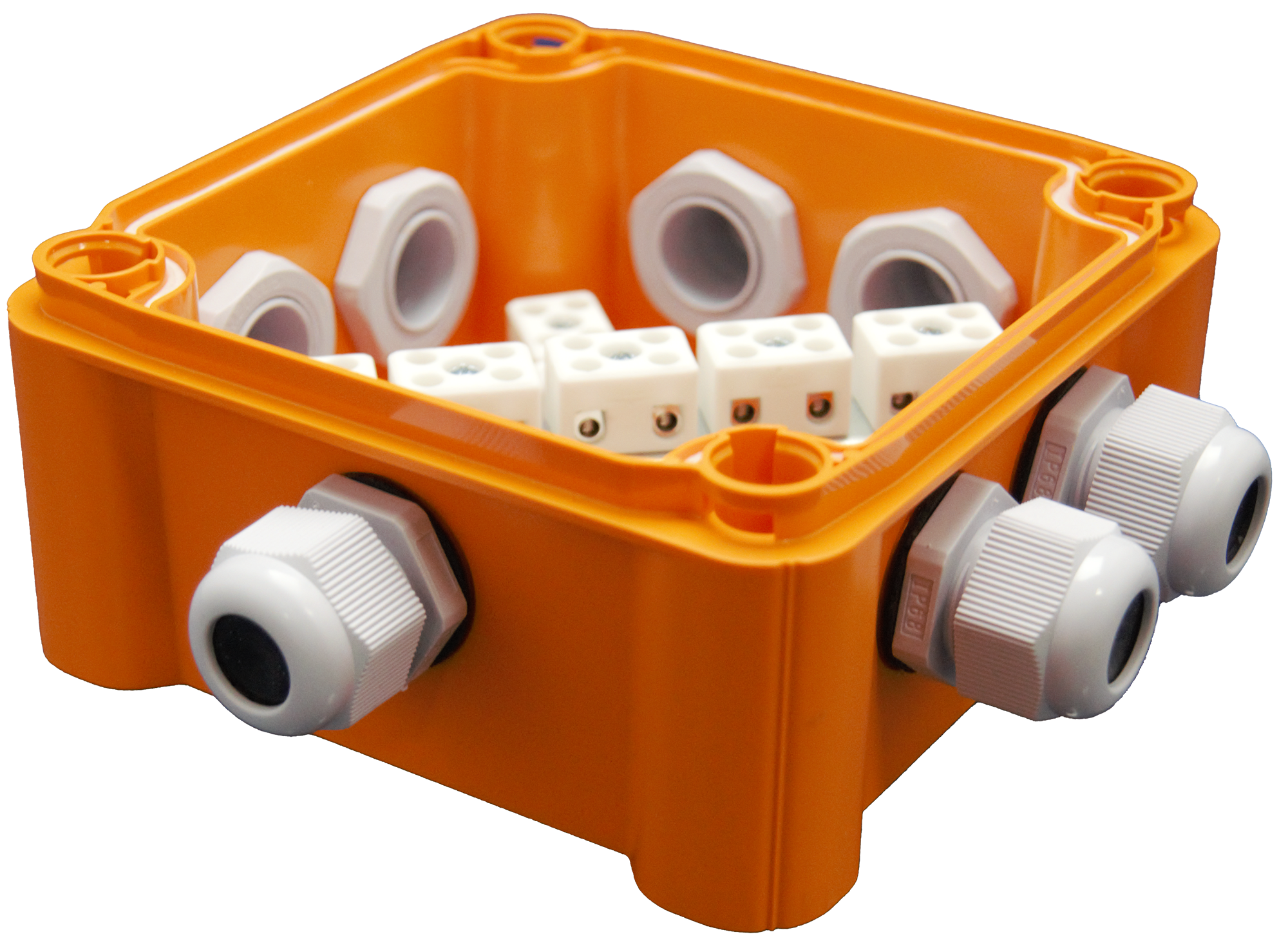

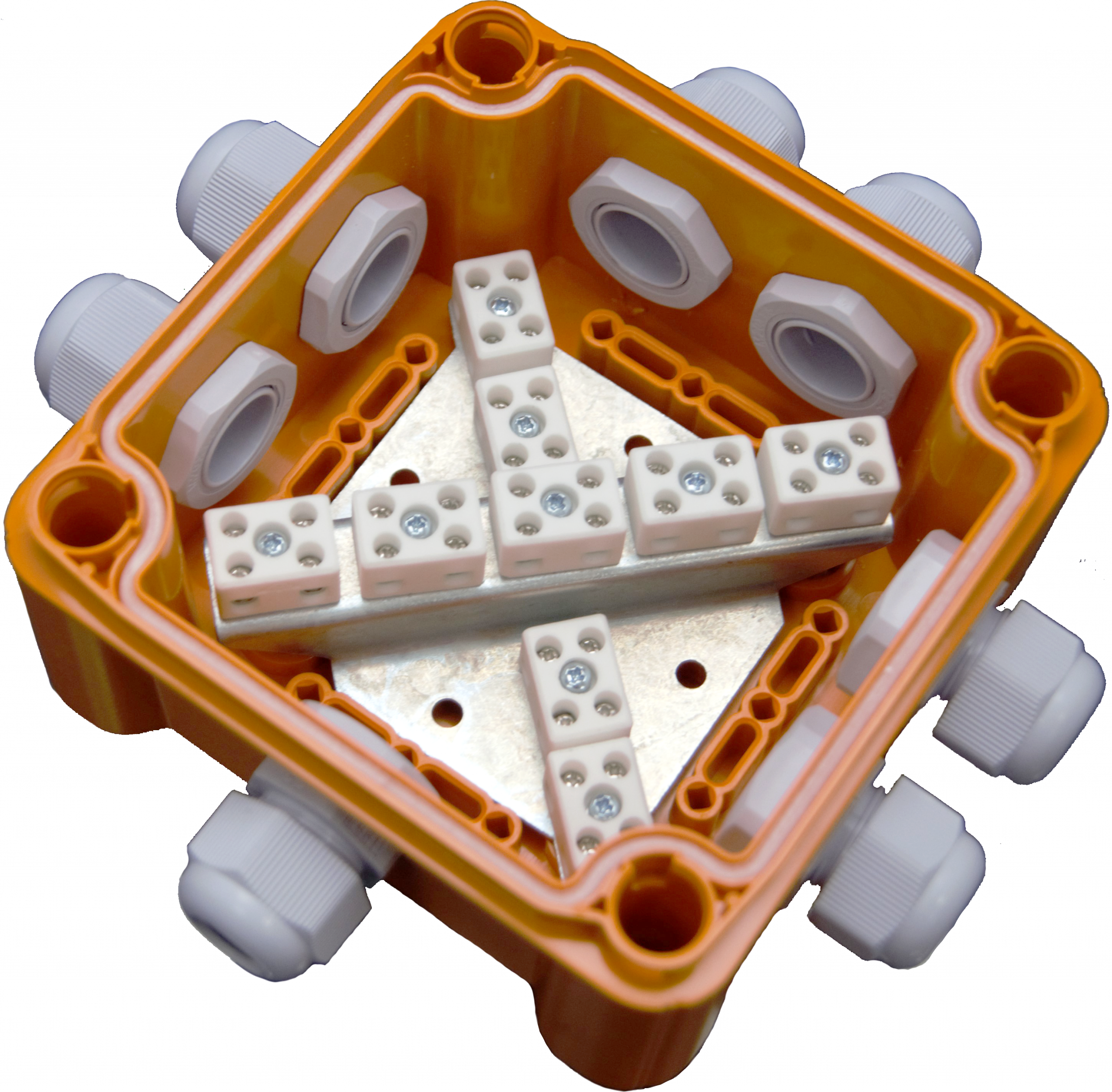

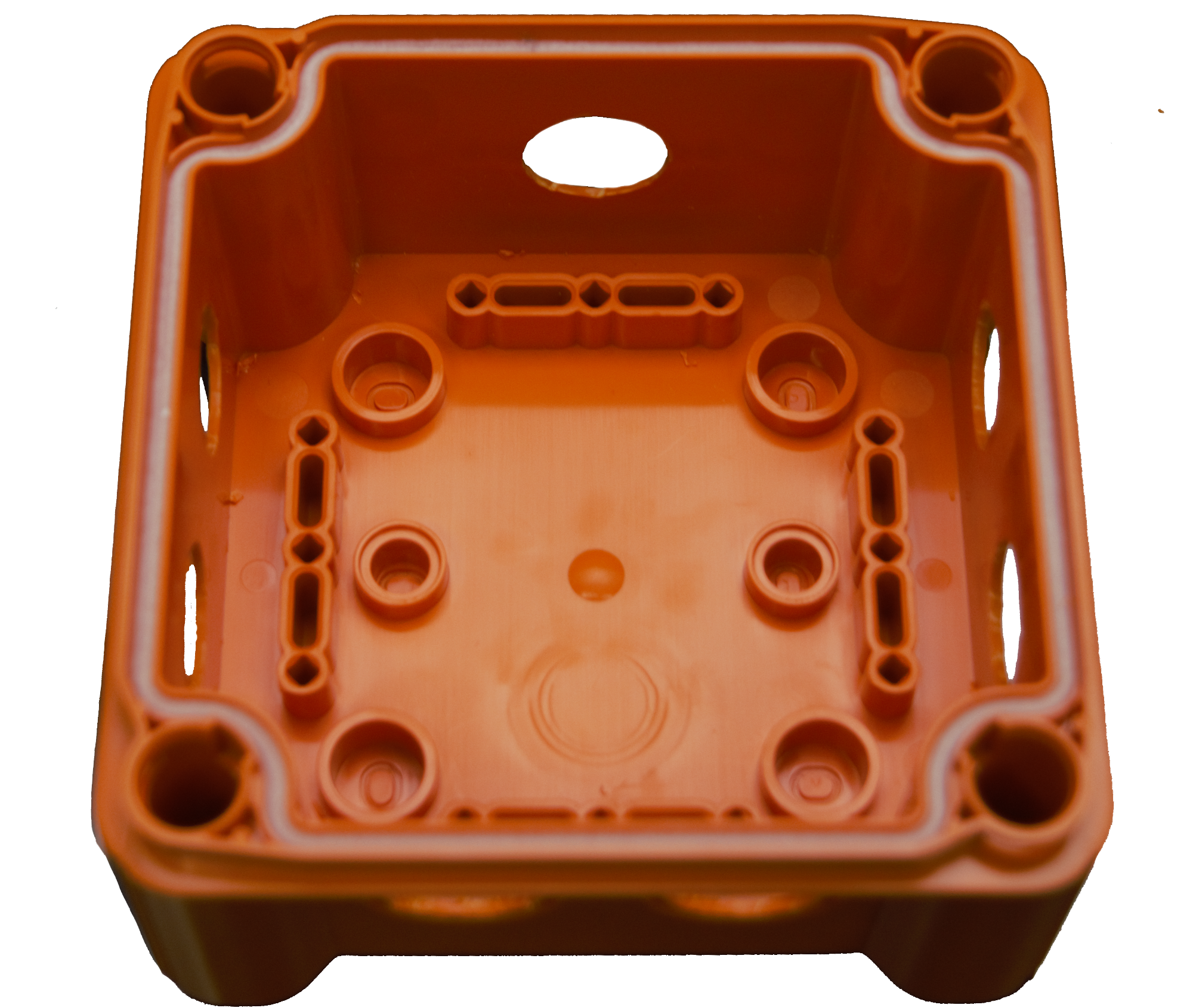

Корпус коробки монтажной огнестойкой КМ-О(П) имеет квадратную форму и изготовлен из огнестойкого самозатухающего пластика толщиной 2 мм, устойчивого к ультрафиолетовому излучению. Крышка коробки крепится к корпусу при помощи четырёх невыпадающих защёлок типа ClickLock, позволяющих фиксировать крышку без применения инструмента путём простого нажатия на неё. Герметичность коробки обеспечивается силиконовой уплотнительной прокладкой, в виде замкнутого шнура круглого сечения, силиконовых шайб и кабельных вводов. Внутри корпуса, на оцинкованном металлическом основании толщиной 2 мм, размещен блок термостойких керамических клемм. В корпус коробки могут быть установлены гермовводы из эластомера или пластмассы. Тип гермоввода указывается при заказе. В стенках коробки КМ-О 1010(П) для установки гермовводов предусмотрены отверстия диаметром 20 мм, а стенки коробки КМ-О 1212 (П) имеют удаляемые профили, под гермовводы размерами М16, М20, М25. Для удаления профиля рекомендуется использовать ступенчатые свёрла диаметрами 16, 20, 25 мм. Для крепления коробки предназначены входящие в комплект поставки саморезы с пресс-шайбой (DIN 968), металлические дюбеля и уплотнительные элементы. Крепление коробки осуществляется через металлическое основание с клеммными колодками и удаляемые профили в дне коробки.
Особенности:
— корпус коробки, крышка и защелки изготовлены из огнестойкого самозатухающего пластика, соответствующего классу огнестойкости V-0 и 5VA стандарта безопасности UL94 (при кратковременном воздействии пламени пластик самозатухает в течении 10с и не образует воспламеняющихся капель при горении);
— материал коробки устойчив к ультрафиолетовому излучению;
— прочность и жёсткость корпуса обеспечиваются толщиной стенок 2 мм;
— использование силикона в качестве материала уплотнительных элементов обеспечивает долговечную и надёжную герметизацию коробки;
— запатентованные защелки типа ClickLock позволяют быстро и надёжно фиксировать крышку без использования какого-либо инструмента;
— на крышке коробки имеется зона с шероховатой поверхностью, на которую при необходимости можно наносить дополнительные обозначения;
— все металлические детали коробки оцинкованы;
— возможность выбора типа и размера гермоввода (для коробок КМ-О 1010(П) возможен размер только М20);

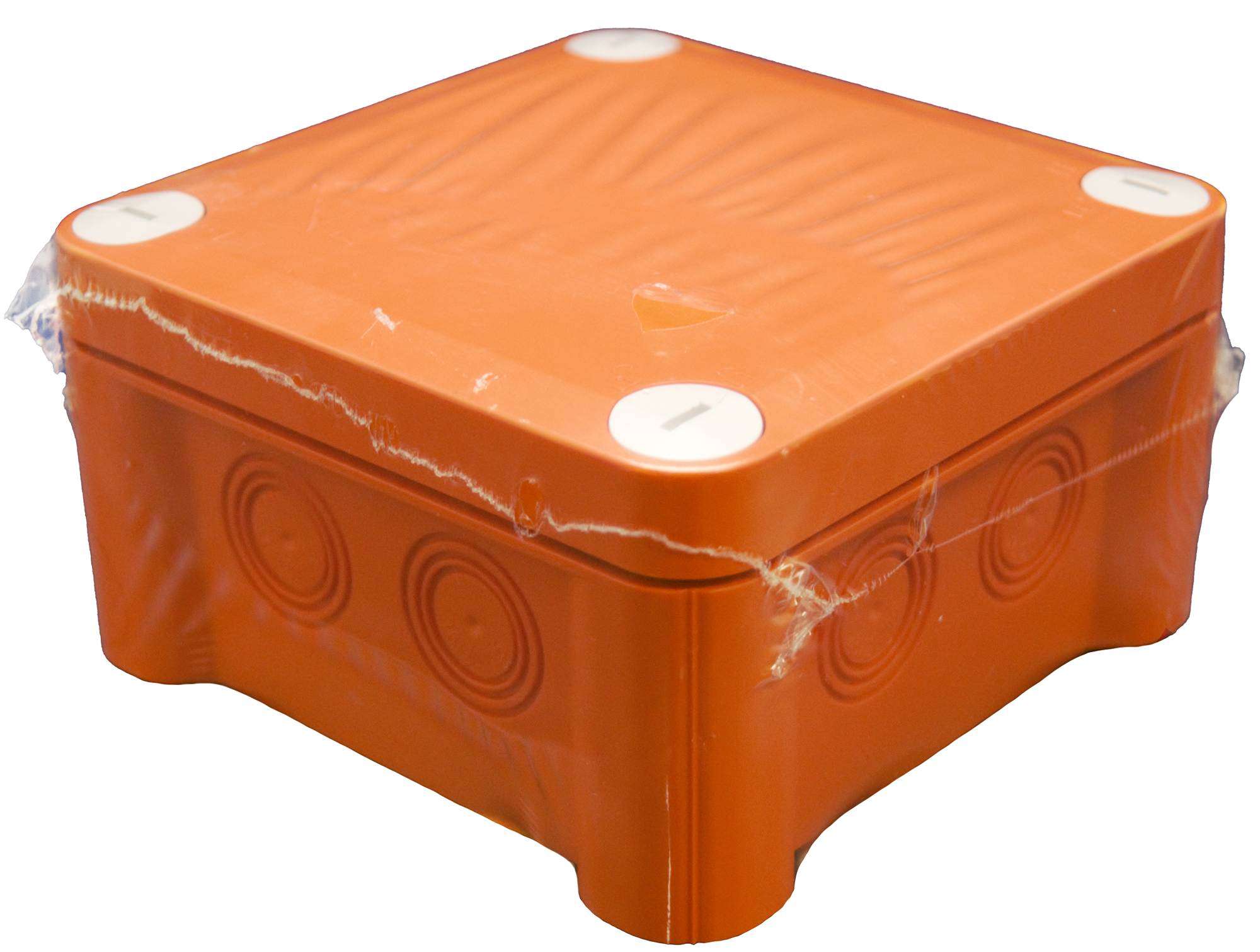

— коробки имеют несколько вариантов расцветки базовый белый (RAL 9003) и ярко-оранжевый (RAL 2003);
— коробки сертифицированы на соответствие требованиям технического регламента: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Характеристики:
|
Параметр |
Значение |
|---|---|

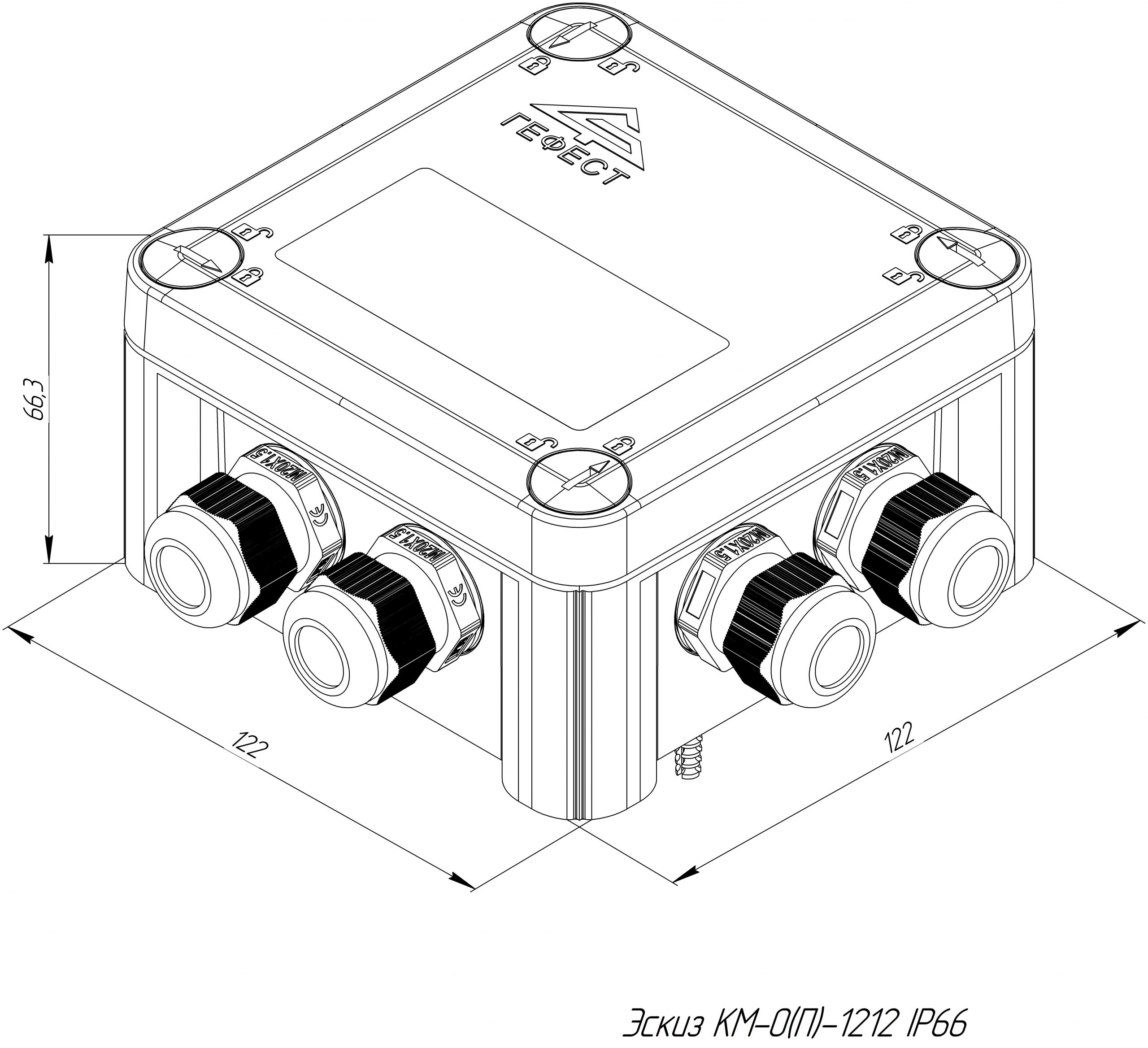

| Размер, без учёта элементов крепления и кабельных вводов | 122x122x66 мм |
| Количество кабельных вводов | 7 |
| Диапазон температур окружающей среды при эксплуатации | от -40 до +80°C |
| Климатическое исполнение по ГОСТ 15150 | У1 |
| Огнестойкость в составе кабельной линии | 60 мин |
| Степень защиты | IP66 |
| Номинальная соединительная способность клемм | 3.0 мм2 |
| Диапазон мин. и макс. диаметров присоединяемого кабеля (Пластиковый ввод) | (П4-8), (П6-12), (П12-15) |
| Номинальное напряжение | 450 В |
| Размер отверстий для крепления коробок | 7 мм |
| Гарантийный срок эксплуатации коробки со дня ввода в эксплуатацию | 24 месяца |
Паспорт и руководство по эксплуатации прилагаются на партию.
Пример записи условного обозначения коробки при заказе и в документации
Для коробок со степенью защиты оболочки IP66- КМ-О-1212(П)(18к)-IP66(П6-12), где:
КМ-О – тип коробка монтажная огнестойкая;
1212 – размер корпуса
(П) – материал корпуса (Пластик негорючий самозатухающий)
(18к)- максимальное количество контактов 1212: 14 или 18
IP55 — степень защиты оболочки.
(П6-12) — тип кабельного ввода (П)
Пластиковый ввод (П4-8) — М16 (П6-12) — М20 (П12-15) — М25
