Назначение
-
• защита линий интерфейса RS-485 от короткого замыкания;
• увеличение длины линии связи RS-485 на 1 км (повторитель сигнала).
Особенности
-

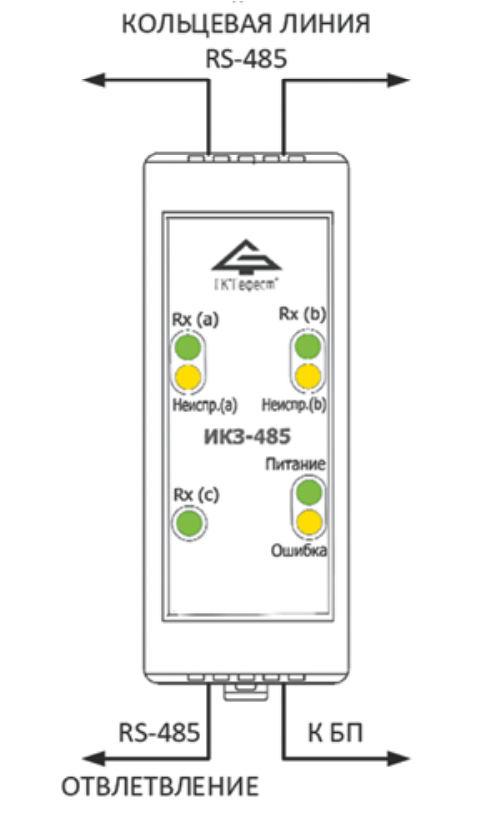

• 3 канала (вход и выход сквозного канала + 1 локальное ответвление);
• малая задержка трансляции сигнала;
• восстановление временных соотношений между импульсными сигналами интерфейса;
• выбор скорости обмена и длины символа (устанавливается перемычками);
-
• возможность работы в ПКТС «Олимп-И» и в других системах;
• гальваническая развязка цепи питания и линии RS-485;
• возможность установки на DIN-рейку.
Совместимость
-
• ПКТС «Олимп-И»;
• сторонние системы с соответствующими параметрами интерфейса RS-485.
Технические характеристики
| Параметр | Значение |
| Напряжение питания | 24 ± 4 В |
| Ток потребления устройством, не более | 18 мА |
| Количество защищённых каналов от короткого замыкания | 3 (a, b, с) |
| Допустимые скорости обмена* | 2,4 / 4,8 / 9,6 / 19,2** кбит/с |
| Длина символа* | 10** / 11 бит |
|
Значение электрического сопротивления изоляции между входом питания и любой клеммой RS-485, не менее |
20 МОм |
| Вносимая задержка | не более 0,7 от битового интервала |
| Степень защиты оболочки | IP20 |
| Габаритные размеры, не более | 90х40х40 мм |
| Масса, не более | 0,25 кг |
* — устанавливается перемычкой
** — устанавливается для работы в ПКТС «Олимп-И»
