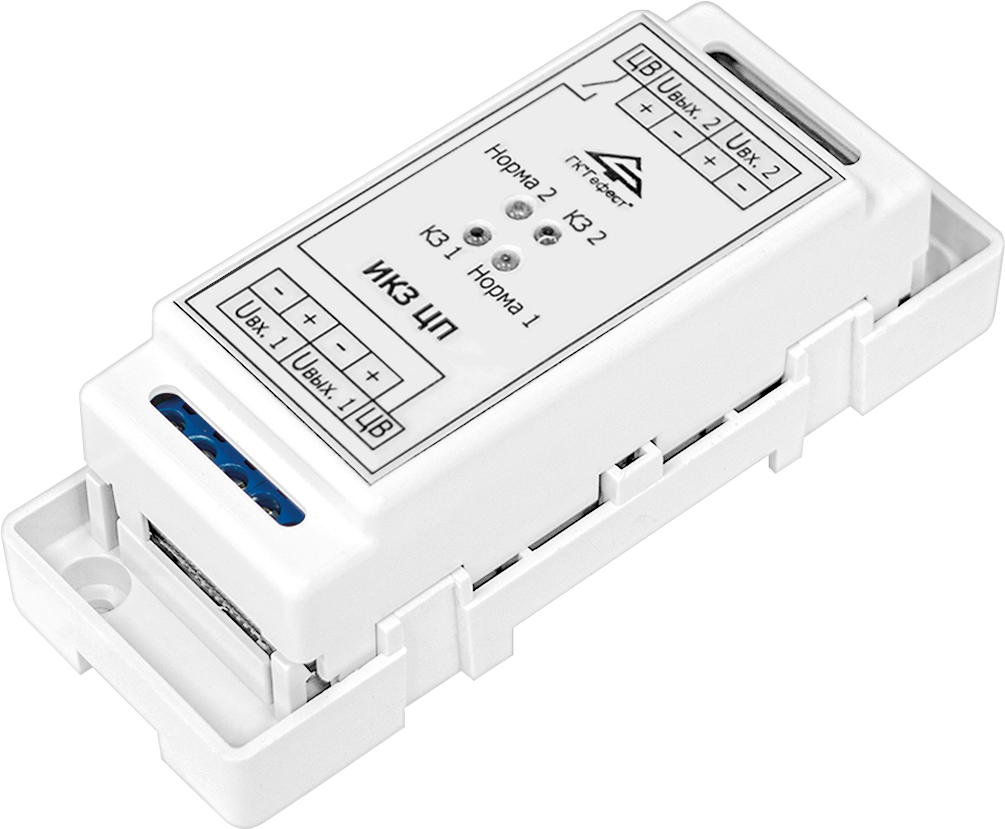

Изолятор короткого замыкания цепей питания ИКЗЦП
ИКЗЦП предназначен для защиты источников питания 24В постоянного тока от короткого замыкания в нагрузке.
ИКЗЦП изолирует источник питания от короткозамкнутой цепи. При восстановлении цепи (снятие короткого замыкания) ИКЗЦП автоматически коммутирует питание на нагрузку.
В случае если на одном из входов ИКЗЦП отсутствует напряжение, или на выходе ИКЗЦП обнаружена перегрузка или короткое замыкание, формируется сигнал «Неисправность», в виде размыкания нормально замкнутых контактов (клеммы «ЦВ»).
ИКЗЦП может быть использован в составе ППУ «Гефест», или как самостоятельное изделие. ИКЗЦП имеет два отдельных идентичных канала. Ко входам каналов ИКЗЦП подключаются отдельные источники питания или один общий.
Технические характеристики
|
Параметр |
Значение |
|
Напряжение постоянного тока, коммутируемое с входа ИКЗЦП на выход: — минимально допустимое значение — максимально допустимое значение |
9 В 30 В |
| Величина тока, потребляемого ИКЗЦП от источника питания (по каждому каналу), не более | 5 мА |
| Максимальный ток выхода, не более | 2,7 А |
|
Максимальные коммутируемые напряжение и ток цепи, соединенной с клеммами «ЦВ»: переменное напряжение ток 150 мА; постоянное напряжение ток 150 мА |
60 В 150 мА 100 В 150 мА |
|
Напряжение постоянного тока, коммутируемое с входа ИКЗЦП на выход: минимально допустимое значение максимально допустимое значение |
9 В 30 В |
|
Величина тока, потребляемого ИКЗЦП от источника питания — не более |
5 мА (по каждому каналу) |
|
Максимальный ток выхода, не более |
2,7 А |
|
Максимальные коммутируемые напряжение и ток цепи, соединенной с клеммами «ЦВ»: в дежурном режиме в режиме «Пуск» |
60 В, ток 150 мА 100 В, ток 150 мА |
|
Сопротивление замкнутой цепи «ЦВ» — не более |
8 Ом |

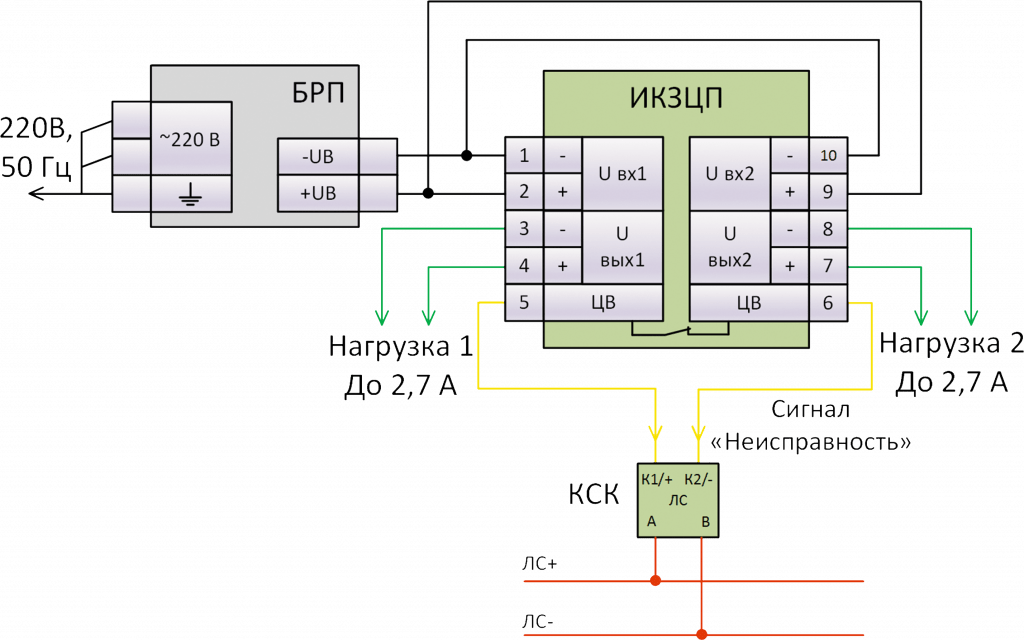

Схема подключения двух каналов нагрузки от одного источника питания

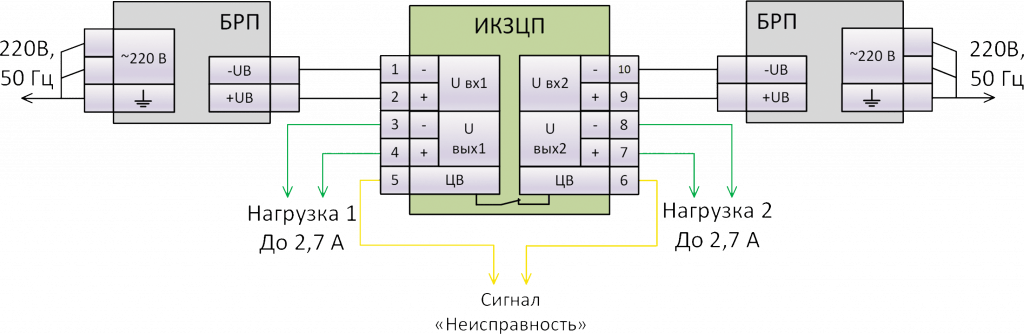

Схема подключения двух каналов нагрузки от разных источников питания

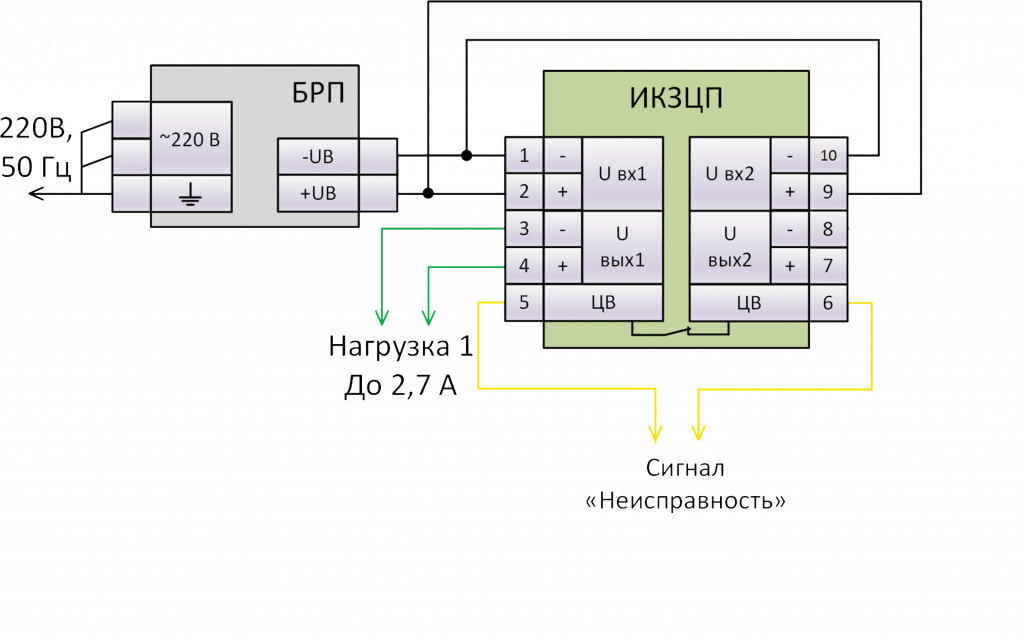

Схема подключения одного канала нагрузки и одного источника питания
При использовании выхода «ЦВ» питание должно быть подано на оба входа
