Индикаторы перегрузки ротора ИПР 9256 предназначены для отображения на отсчетном устройстве величины тока ротора генератора и времени, оставшегося от момента возникновения перегрузки до момента срабатывания реле, а также линейного преобразования входного сигнала в выходной цифровой сигнал.
Индикаторы включаются на выход измерительных преобразователей, выходным сигналом у которых является постоянный ток.
Индикаторы имеют встроенное реле, контакты которого замыкаются при превышении током ротора заданного номинального значения через время, равное или превышающее заданное программно время задержки срабатывания реле.
Таблица ИПР9256.1 – Основные характеристики
| Корпус прибора | ||
| Тип корпуса: | Габаритные размеры (Д×Ш×В): | Размеры окна для установки в панели или щите: |
| Корпус Р | 120×120×138 mm | 110×110 mm |
| Корпус Е | 96×96×138 mm | 91×91 mm |
| Масса | Не более 1.0 kg | |
| Входной сигнал | ||
| Количество измерительных каналов | 1 шт. | |
| Основная приведенная погрешность |
|
|
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания | |
| Интерфейсы RS-485 | ||
| Количество | Всегда 1 шт. | |
| Протоколы обмена | Modbus RTU | |
| Максимальная длина кабеля | 1200 m | |
| Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s | |
| Время установления выходного цифрового сигнала | Не более 0.5 s | |
| Питание | ||
| Универсальное питание AC/DC | 85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V) | |
| Напряжение переменного тока AC | 198…242 V~ (по заказу номинальное значение может быть 230 V) | |
| Напряжение постоянного тока 24DC | 18…36 V= (Uном = 24 V) | |
| Отображение информации | ||
| Цвет индикации | Зелёный/красный/жёлтый (один из возможных вариантов) | |
| Потребляемая мощность | ||
| От цепи питания | Не более 6.0 V·А | |
| Условия эксплуатации | ||
| Диапазон рабочих температур | От -40 °С до +50 °С | |
| Степень защиты оболочки | IP20 | |
| Надежность и гарантия | ||
| Межповерочный интервал | нет | |
| Гарантия | 18 месяцев | |
| Средний срок службы | 10 лет | |

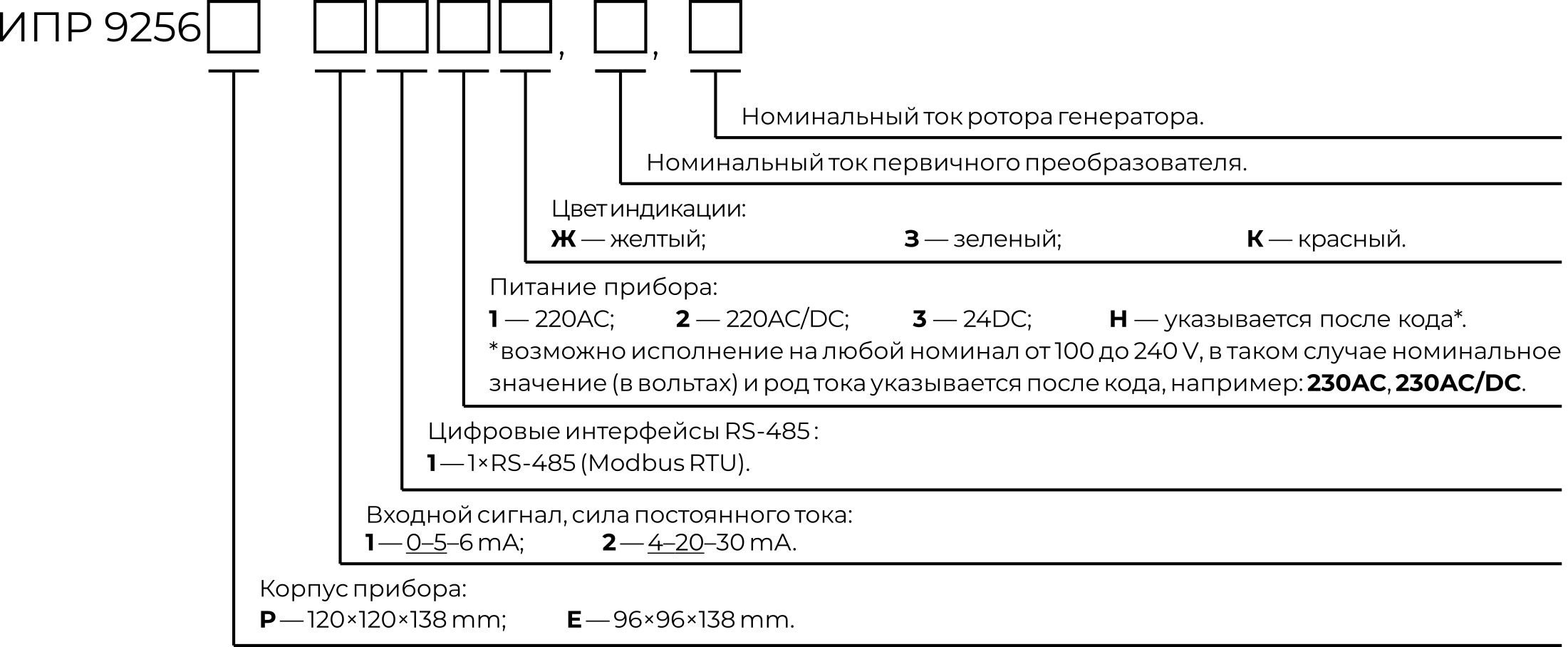

Схема кода условного обозначения индикаторов перегрузки ротора ИПР 9256
Пример кода условного обозначения:
Индикатор перегрузки ротора ИПР 9256, корпус Е (96×96×138 mm), входной сигнал 0–5–6 mA, один порт RS-485 (Modbus RTU), питание прибора 220AC/DC, индикация красного цвета, номинальный ток первичного преобразователя 6000 А при номинальном токе ротора генератора 4000 А:
ИПР 9256Е 112К, 6000А, 4000А
