Преобразователи измерительные Е865 предназначены для измерения обратной последовательности фаз трехфазного тока и линейного преобразования входного сигнала в выходной сигнал силы переменного тока.
По числу и виду преобразуемых электрических величин преобразователи измерительные являются двухканальным.
По связи между входными и выходными цепями преобразователи измерительные относятся к преобразователям без гальванической связи. Преобразователи измерительные обеспечивают также гальваническое разделение входных цепей между собой и выходных цепей между собой.
Таблица Е865.1 – Основные характеристики
| Входной сигнал | |
| Количество каналов измерения | 2 шт. |
| Основная приведенная погрешность | ±1.0 % |
| Номинальное значение входного сигнала линейного напряжения переменного тока | 100 V |
| Диапазон измерений входного сигнала линейного напряжения переменного тока |
|
| Диапазон изменений частоты входного сигнала | 49.5–50.5 Hz |
| Длительная максимальная перегрузка по входному напряжению | 1.2·Uном, не более 2 h |
| Кратковременная максимальная перегрузка по входному сигналу для преобразователей напряжения | 1.5·Uном, не более 0.5 s |
| Гальваническая развязка | Между корпусом и цепями входов, выходов |
| Аналоговые выходы | |
| Количество аналоговых выходов | 2 шт. |
| Диапазон изменений выходного сигнала силы переменного тока |
|
| Сопротивления нагрузки | 720–880 Ω |
| Время установления выходного аналогового сигнала | Не нормируется |
| Дискретные входы и выходы | |
| Отсутствуют | |
| Питание | |
| Питание от измерительной цепи | Напряжение переменного тока от 0 до 1.3·Uном |
| Потребляемая мощность | |
| В рабочем режиме | Не более 2.0 V·A (по каждому каналу) |
| Условия эксплуатации | |
| Температура окружающего воздуха | От -40 °С до +55 °С (относительная влажность до 95 % при 35 °С) |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Степень защиты оболочки | IP20 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Не более 110x125x80 mm |
| Масса | Не более 1.0 kg |
| Способы крепления | |
| Установка на DIN-рейку | Крепление на DIN‑рейку шириной 35 mm заказывается отдельно (код DIN-35) |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет |
| Средний срок службы | 30 лет |

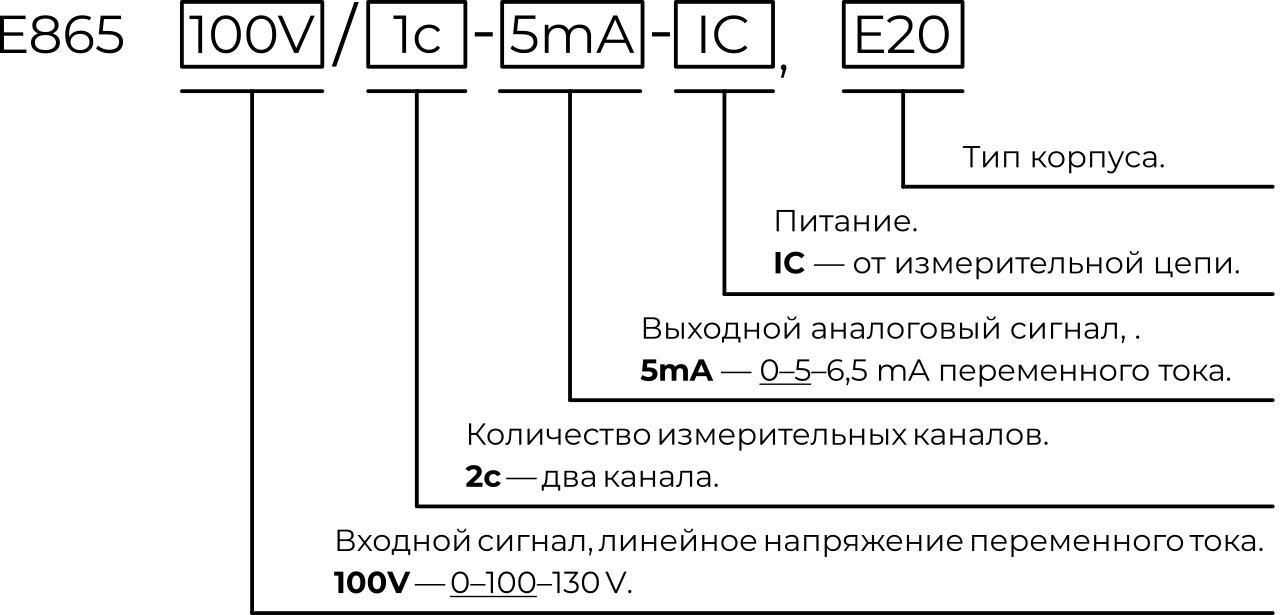

Схема кода условного обозначения преобразователей измерительных обратной последовательности фаз Е865
Пример кода условного обозначения:
Преобразователь измерительный Е865, входной сигнал 0–100 V в рабочем режиме, 100–130 V в режиме перегрузки, 2 измерительных канала, выходной аналоговый сигнал 0–5 mA в рабочем режиме, 5–6.5 mA в режиме перегрузки, питание от измерительной цепи, корпус Е20:
Е865 100V/2с-5mA-IC, Е20
