Преобразователи измерительные Е860 предназначены для измерения реактивной мощности переменного тока и:
- линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения, при наличии аналоговых выходов;
- линейного преобразования входного сигнала в выходной цифровой сигнал, при наличии цифровых интерфейсов;
- отображения результатов измерений на внешнем показывающем устройстве, при наличии Е8DU 25-G-5DC.
Схема подключения преобразователей измерительных Е860 трехпроводная, двухэлементная.
Подключение приборов производится непосредственно или через измерительные трансформаторы тока и/или напряжения.
Таблица Е860.1 – Основные характеристики
| Отображение информации | |
| Светодиодная индикация | Отсутствует |
| Внешние показывающие устройства | Е8DU 25-G-5DC, связь осуществляется по интерфейсу RS-485 (протокол «Энерго-Союз») |
| Входной сигнал | |
| Основная приведенная погрешность | ±0.5 % |
| Номинальное значение входного сигнала линейного напряжения переменного тока |
|
| Диапазон измерений входного сигнала линейного напряжения переменного тока |
|
| Номинальное значение входного сигнала силы переменного тока | Может быть любым от 0.05 до 10 А (шаг 0.05 А) |
| Номинальное значение входного сигнала силы переменного тока | От 0 до Iном, прибор сохраняет свои метрологические характеристики в режиме перегрузки (до 1.5·Iном ) |
| Диапазон изменений частоты входного сигнала | 45–65 Hz |
| Кратковременная максимальная перегрузка по входному току | 20·Iном, не более 0.5 s |
| Кратковременная максимальная перегрузка по входному напряжению | 1.5·Uном, не более 0.5 s |
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания |
| Аналоговые выходы | |
| Количество аналоговых выходов | 0 или 1 шт. |
| Диапазон изменения выходного сигнала | Силы постоянного тока:
Напряжения постоянного тока:
|
| Время установления выходного аналогового сигнала | Не более 0.5 s |
| Интерфейсы RS-485 | |
| Количество | Для RS-485:
Для порта ПУ:
|
| Протоколы обмена | Для RS-485:
Для порта ПУ:
|
| Максимальная длина кабеля | Для RS-485:
Для порта ПУ:
|
| Скорость передачи данных | Для RS-485:
Для порта ПУ:
|
| Время установления выходного цифрового сигнала | Не более 0.5 s |
| Порт USB, часы реального времени RTC | |
| Отсутствуют | |
| Дискретные входы и выходы | |
| Отсутствуют | |
| Питание | |
| Универсальное питание АС/DC | 85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V) |
| Напряжение переменного тока АС | 0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V) |
| Напряжение постоянного тока 24DC | 18…36 V= (Uном = 24 V) |
| Питание от измерительной цепи | 0.8·Uном…1.2·Uном (возможно исполнение на любой номинал от 50 до 230 V) |
| Потребляемая мощность | |
| От цепи питания | Не более 10 V·A (в зависимости от периферии, см. руководство эксплуатации) |
| От цепи входного сигнала |
|
| Условия эксплуатации | |
| Температура окружающего воздуха | От -40 °С до +55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С) |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Степень защиты оболочки | IP20 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е860.2 |
| Масса | Cм. в таблице Е860.2 |
| Способы крепления | |
| Установка на DIN-рейку | Крепление на DIN‑рейку шириной 35 mm заказывается отдельно (код DIN-35) |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет |
| Средний срок службы | 30 лет |
Таблица Е860.2 – Корпуса и допустимые опции
| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
AO(1) | RS(2) | E8DU(3) | Схема подключения | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 20-контактный малый |
Е20 |  110×125×80 (1.50) |

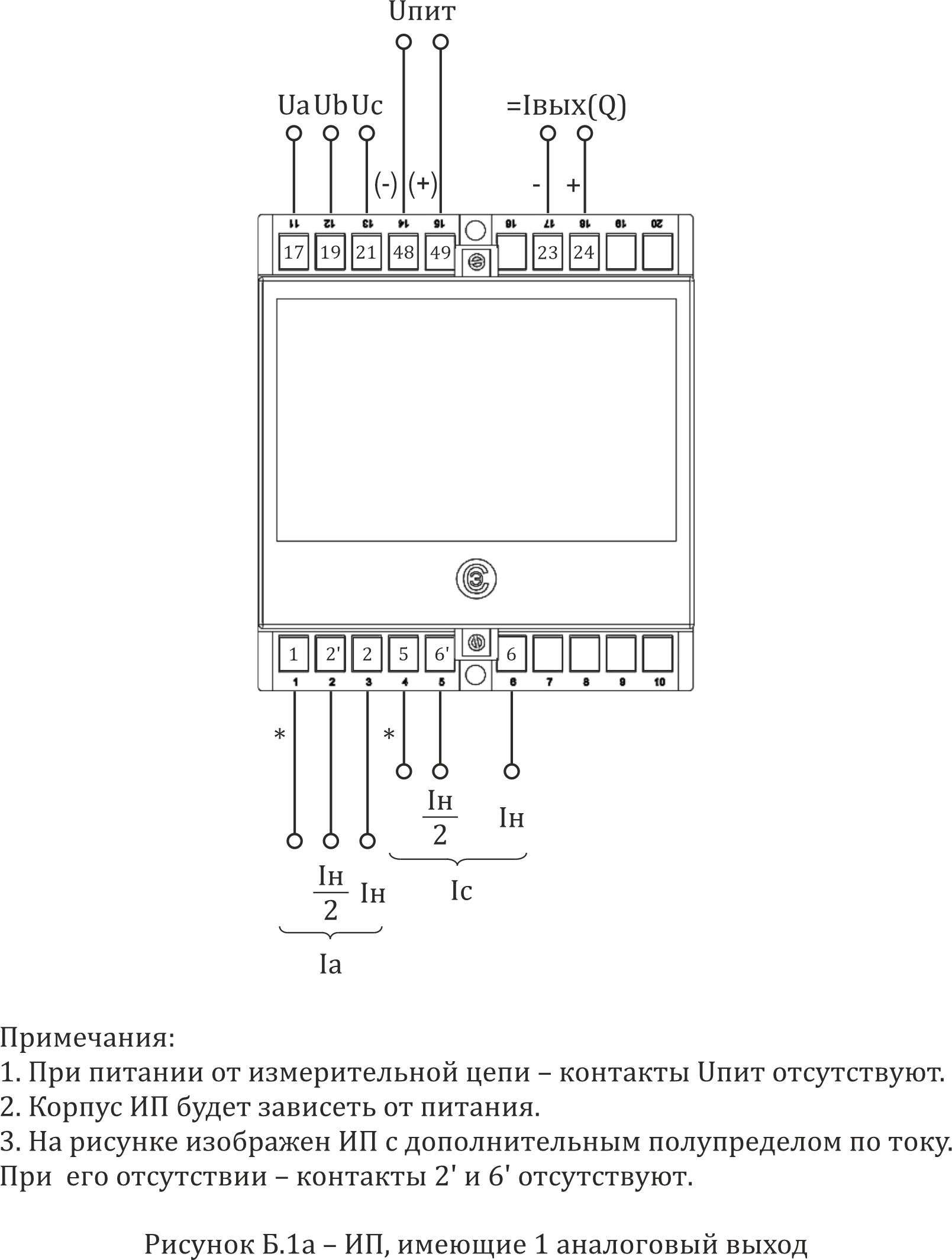

1 | – | – | Рис. Б.1а | |||||

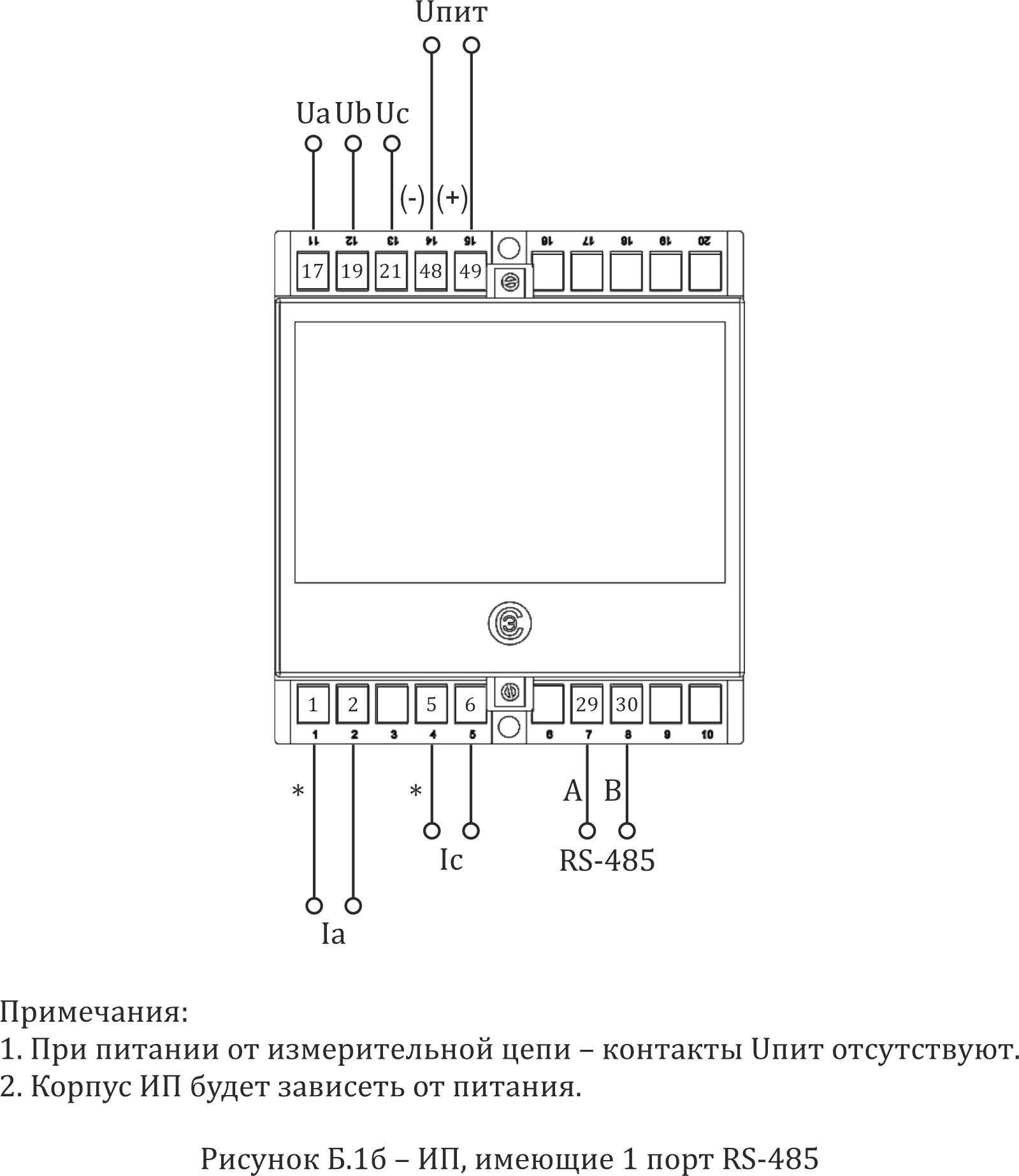

| – | 1 | – | Рис. Б.1б | ||||||||

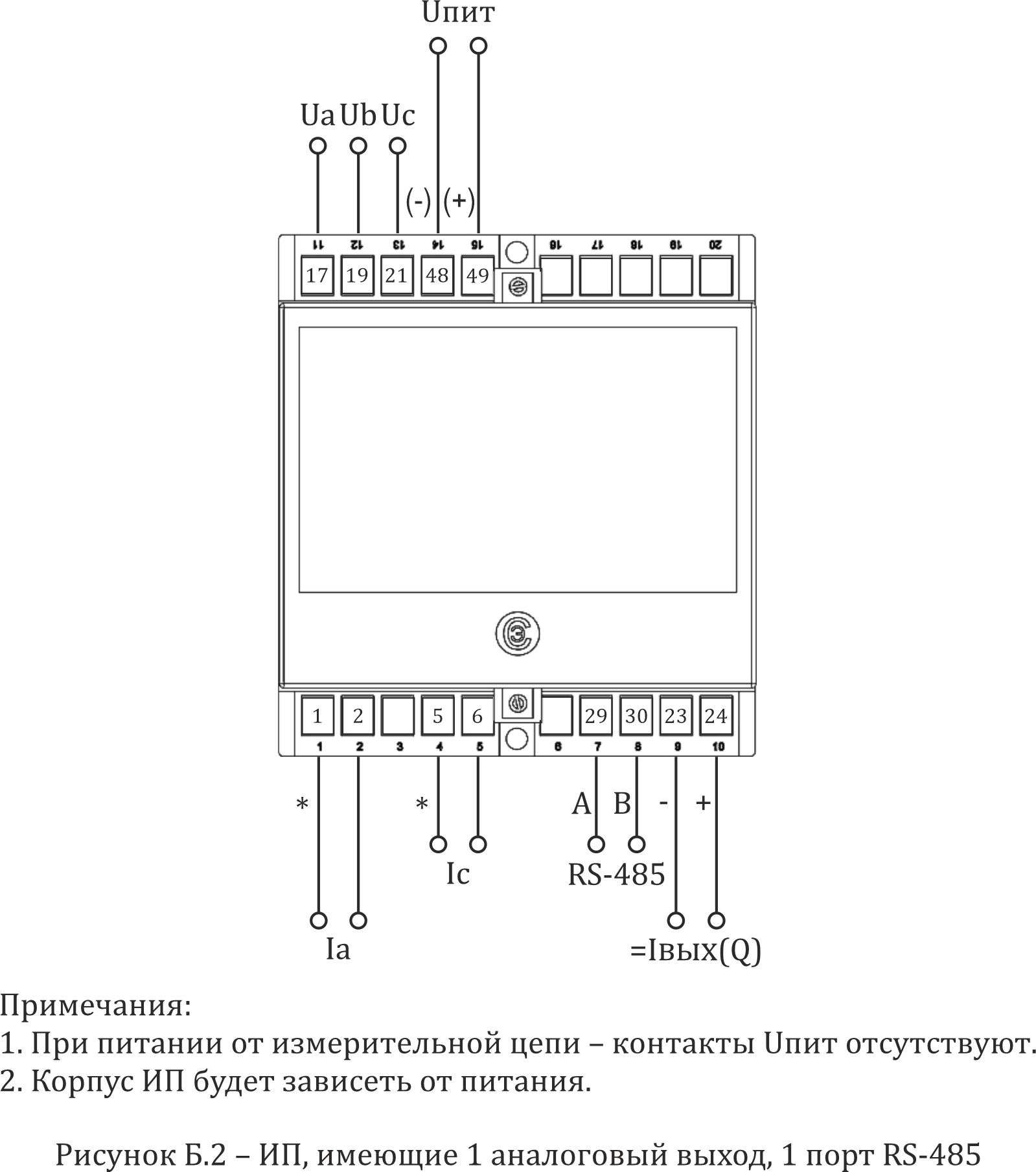

| 1 | 1 | – | Рис. Б.2 | ||||||||
 20-контактный высокий |
ЕB20 |  110×125×132 (1.50) |
|||||||||

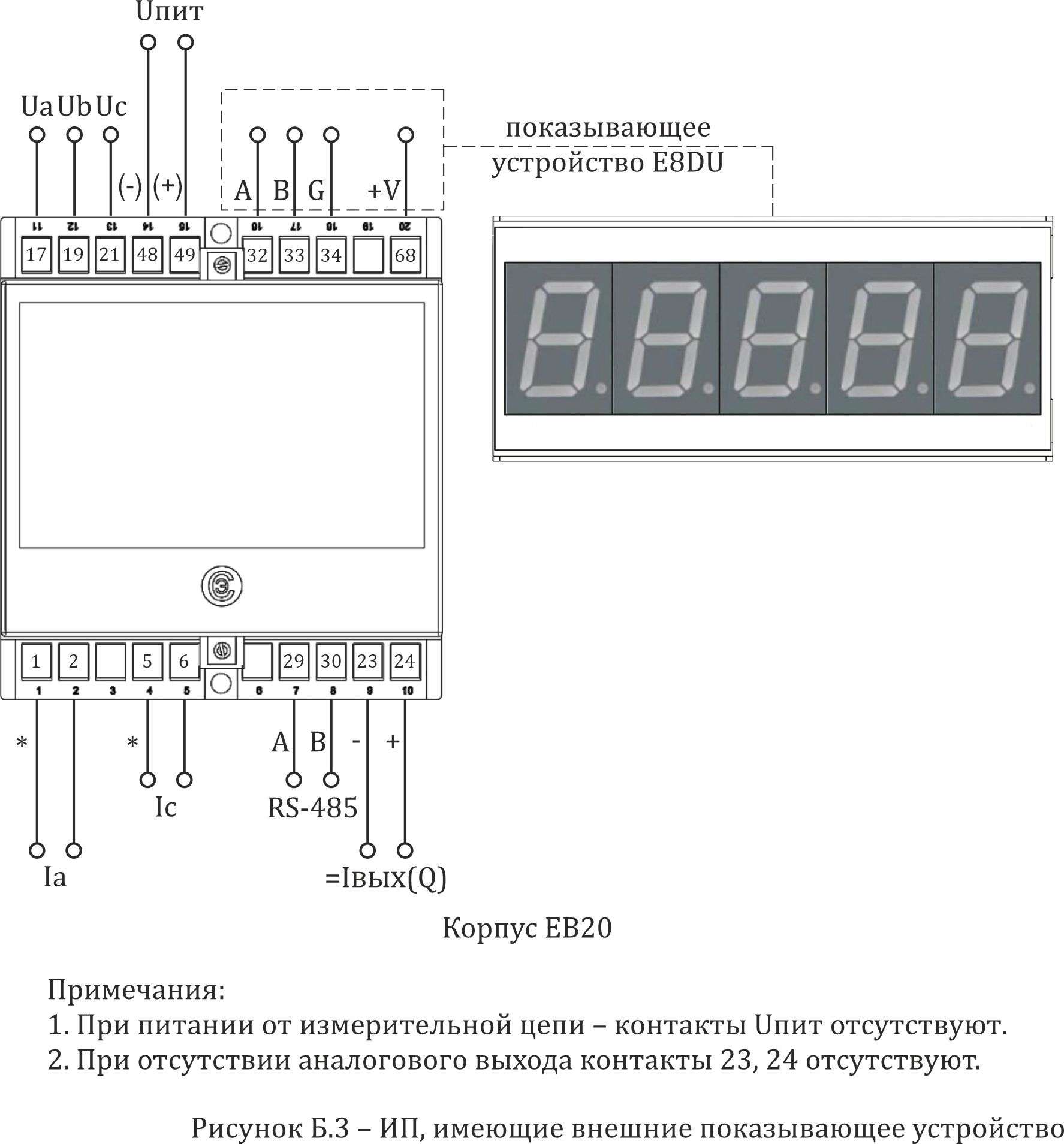

| – | 1 | 1 | Рис. Б.3 | ||||||||
| 1 | 1 | 1 | Рис. Б.3 | ||||||||
Примечания:
|
|||||||||||

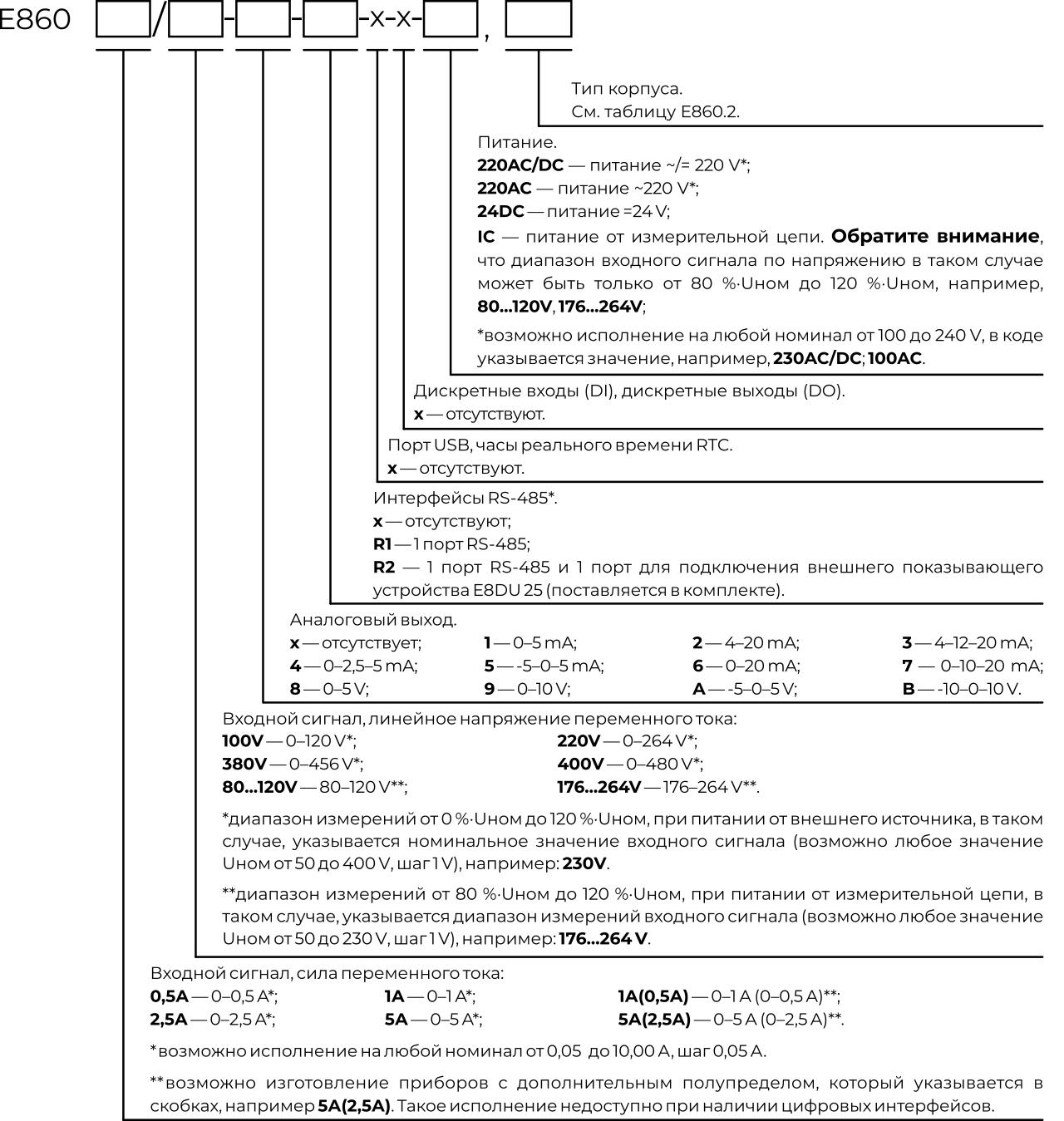

Схема кода условного обозначения преобразователей измерительных реактивной мощности переменного тока Е860
В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра.
Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (код DIN‑35), коэффициент трансформации по току и (или) напряжению, наличие E8DU.
Примеры кодов условного обозначения:
1) Преобразователь измерительный Е860, входной сигнал 0–5 А (0–2.5 А), 0–120 V, аналоговый выход 4–12–20 mA, питание от сети ~220 V:
E860 5A(2.5А)/100V-3-х-х-х-220AC, Е20
2) Преобразователь измерительный Е860, входной сигнал 0–5 А, 0–120 V, аналоговый выход -5–0–5 mA, один порт RS-485, питание универсальное ~/=220 V, корпус Е20, коэффициент трансформации по напряжению Ктн = 10000/100:
E860 5A/100V-5-R1-220AC/DC, Е20, 10000/100
Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства Е8DU 25-G-5DC.
Внешнее показывающее устройство Е8DU 25-G-5DC
Е8DU 25-G-5DC126x51x30 mm
Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.
Пример кода условного обозначения преобразователя измерительного реактивной мощности переменного тока Е860 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего номинальное значение входного сигнала переменного тока 1 А, номинальное значение напряжения переменного тока 100 V, один аналоговый выход 4–20 mA, порт RS-485, порт внешнего показывающего устройства, питание прибора от сети ~220 V, корпус прибора ЕВ20, внешнее показывающее устройство с индикацией зеленого цвета:
E860 1A/100V-2-R2-220AC, ЕВ20, Е8DU 25-G-5DC
