Преобразователи измерительные Е858 предназначены для измерения частоты переменного тока и::
- линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, при наличии аналоговых выходов;
- линейного преобразования входного сигнала в выходной цифровой сигнал, при наличии цифровых интерфейсов;
- отображения результатов измерений на внешнем показывающем устройстве, при наличии Е8DU 25-G-5DC.
Таблица Е858.1 – Основные характеристики
| Отображение информации | |
| Светодиодная индикация | Режимы работы для приборов в корпусе М8:
В корпусах Е20, ЕВ20 индикация отсутствует. |
| Внешние показывающие устройства | Е8DU 25-G-5DC, связь осуществляется по интерфейсу RS-485 (протокол «Энерго-Союз») |
| Входной сигнал | |
| Количество измерительных каналов | 1 шт. |
| Основная приведенная погрешность | ±0.02 % |
| Номинальное значение входного сигнала частоты переменного тока |
|
| Диапазон измерений входного сигнала частоты переменного тока | Fmin–Fном–Fmax, где Fmin = Fном – 0.5·Х, Fmax = Fном + 0.5·Х, Х = {1, 2, … , 30} при Fном = 50 Hz, Х = {1, 2, … , 10} при Fном = 60 Hz. |
| Номинальное значение входного сигнала напряжения переменного тока | Может быть любым от 50 до 500 V (шаг 1 V) |
| Диапазон измерений входного сигнала напряжения переменного тока | От 0.9·Uном до 1.1·Uном |
| Длительная максимальная перегрузка по входному сигналу | 1.2·Uном, не более 2 h |
| Кратковременная максимальная перегрузка по входному сигналу | 1.5·Uном, не более 0.5 s |
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания |
| Аналоговые выходы | |
| Количество аналоговых выходов | 0 или 1 шт. |
| Диапазон изменений выходного сигнала силы постоянного тока |
|
| Время установления выходного аналогового сигнала | Не более 0.5 s |
| Интерфейсы RS-485 | |
| Количество | Для RS-845:
Для порта ПУ:
|
| Протоколы обмена | Для RS-845:
Для порта ПУ:
|
| Максимальная длина кабеля | Для RS-845:
Для порта ПУ:
|
| Скорость передачи данных | Для RS-845:
Для порта ПУ:
|
| Время установления выходного цифрового сигнала | Не более 0.5 s |
| Порт USB, часы реального времени RTC | |
| Отсутствуют | |
| Дискретные входы и выходы | |
| Отсутствуют | |
| Питание | |
| Универсальное питание АС/DC | 85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V) |
| Напряжение переменного тока АС | 0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V) |
| Напряжение постоянного тока 24DC | 18…36 V= (Uном = 24 V) |
| Питание от измерительной цепи | 0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 50 до 250 V) |
| Потребляемая мощность | |
| От цепи питания | Не более 10 V·A (в зависимости от периферии, см. руководство по эксплуатации) |
| От цепи входного сигнала |
|
| Условия эксплуатации | |
| Температура окружающего воздуха | От -40 °С до +55 °С (относительная влажность до 95 % при 35 °С) |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Степень защиты оболочки | IP20 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е858.2 |
| Масса | Cм. в таблице Е858.2 |
| Способы крепления | |
| Установка на DIN-рейку |
|
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет |
| Средний срок службы | 30 лет |
Таблица Е858.2 – Корпуса и допустимые опции
| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
CH(2) | AO(3) | RS(4) | E8DU(5) | Питание | Схема подключения | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|

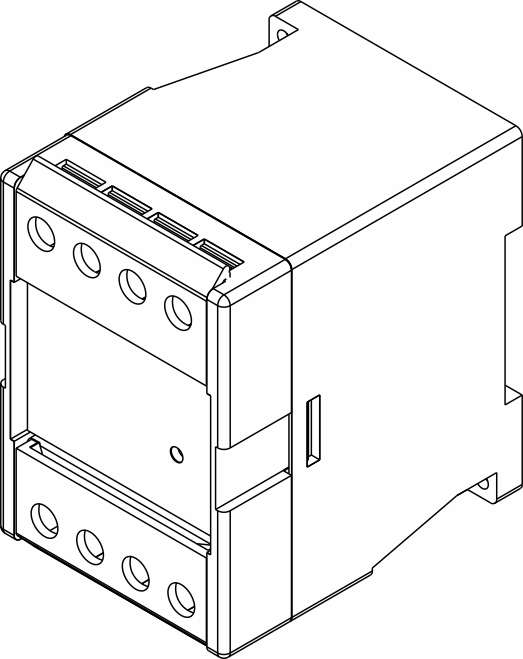

 8-контактный |

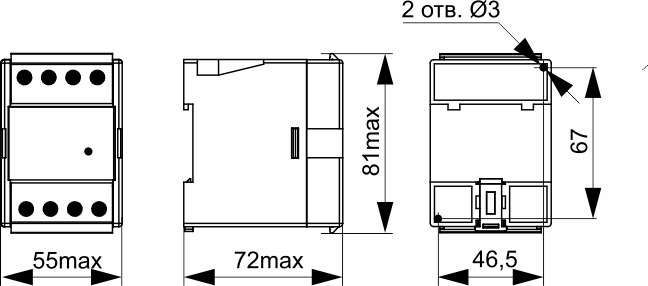

М8 |  55×81×72 (0.55) |
1 | 1 | – | – | 220AC/DC6) 220AC6) 24DC IC7) |

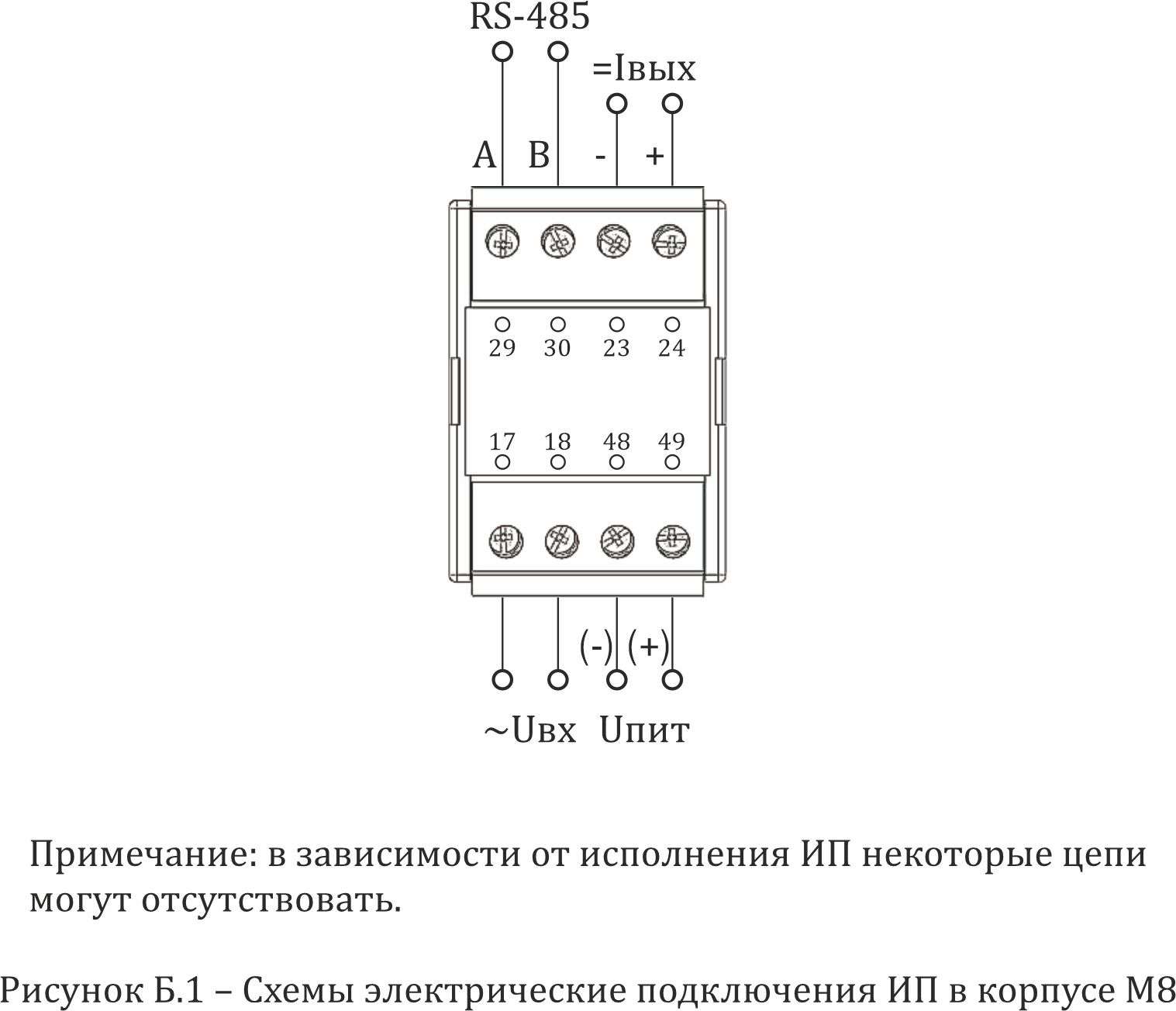

Рис. Б.1 | ||||
| 1 | – | 1 | – | Рис. Б.1 | ||||||||
| 1 | 1 | 1 | – | Рис. Б.1 | ||||||||
 20-контактный малый |
Е20 |  110×125×80 (1.50) |

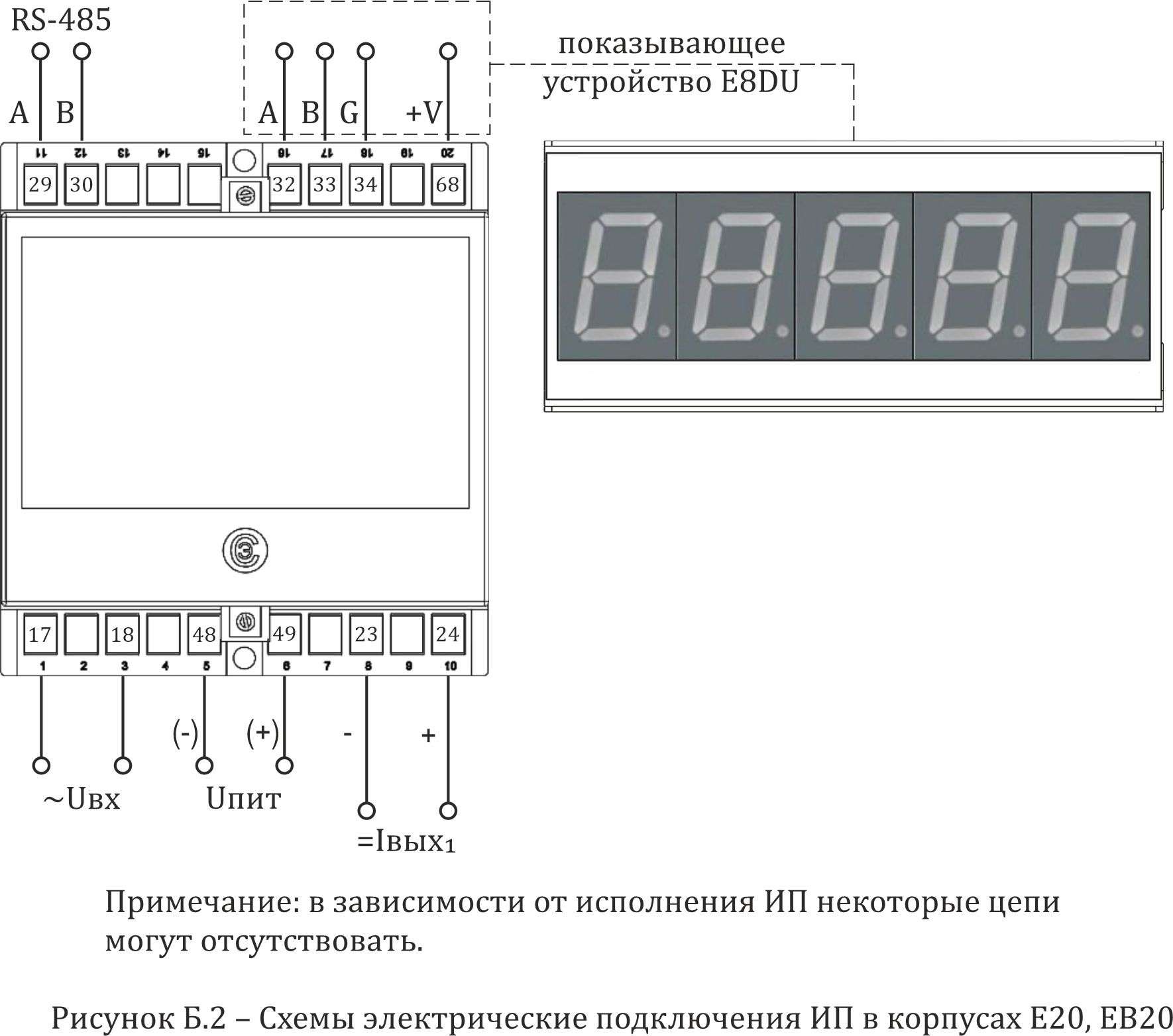

1 | 1 | – | – | Рис. Б.2 | |||||
| 1 | – | 1 | – | Рис. Б.2 | ||||||||
| 1 | 1 | 1 | – | Рис. Б.2 | ||||||||
 20-контактный высокий |
ЕВ20 |  110×125×132 (1.50) |
1 | 1 | – | 1 | Рис. Б.2 | |||||
| 1 | – | 1 | 1 | Рис. Б.2 | ||||||||
| 1 | 1 | 1 | 1 | Рис. Б.2 | ||||||||
Примечания:
|
||||||||||||

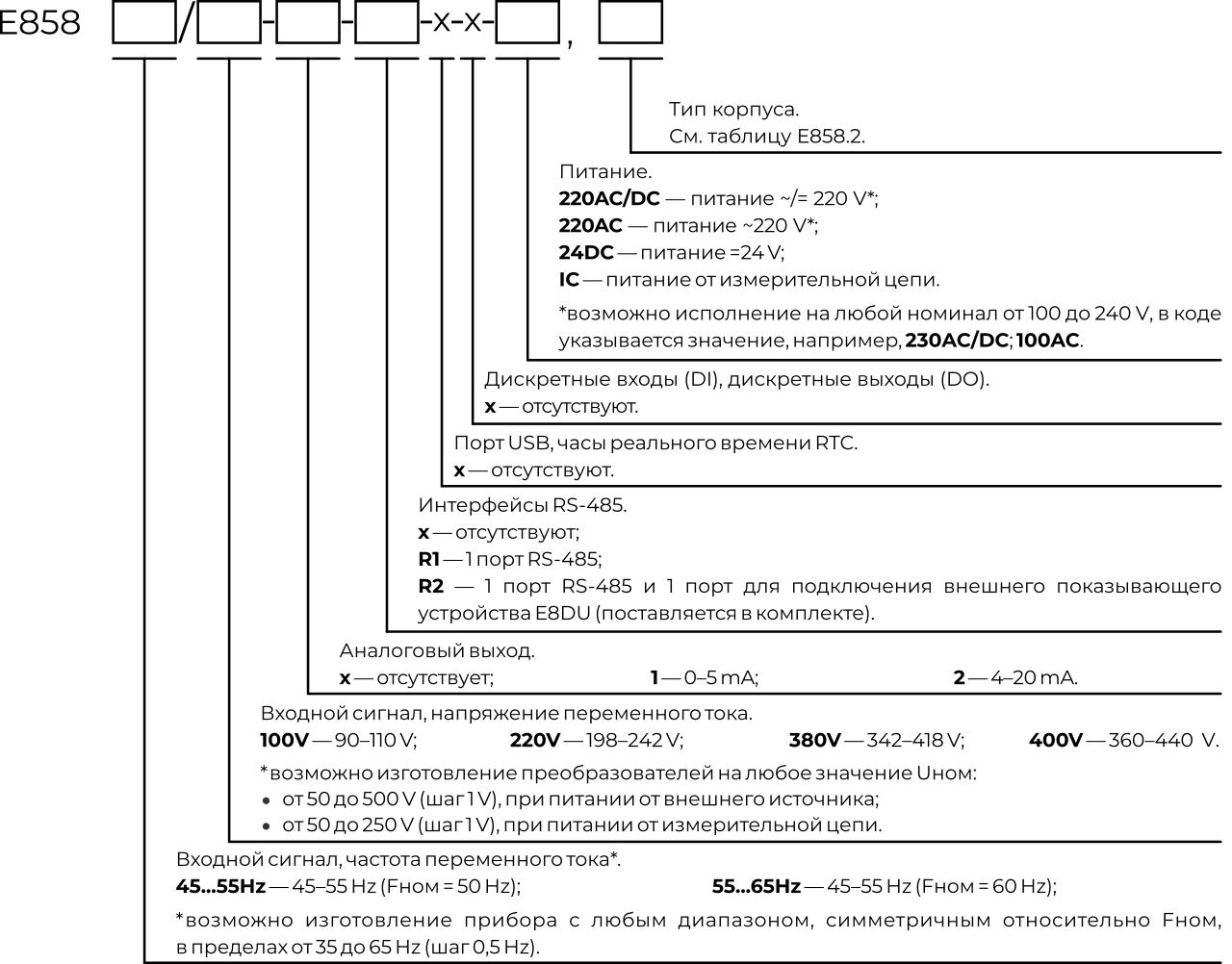

Схема кода условного обозначения преобразователей измерительных частоты переменного тока Е858
В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра.
Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (код DIN‑35 для корпусов Е20 и ЕВ20), наличие E8DU.
Примеры кодов условного обозначения:
1) Преобразователь измерительный Е858, входной сигнал 45–55 Hz, 100 V, аналоговый выход 4–20 mA, питание от сети ~220 V, корпус М8:
E858 45…55Hz/100V-2-х-х-х-220AC, М8
2) Преобразователь измерительный Е858, входной сигнал 49–51 Hz, 220 V, один выходной аналоговый сигнал 0–5 mA, один порт RS-485, питание прибора от измерительной цепи, корпус М8:
E858 49…51Hz/220V-1-R1-IC, М8
3) Преобразователь измерительный Е858, входной сигнал 45–55 Hz, 220 V, аналоговый выход 4–20 mA, питание от сети ~220 V, корпус Е20:
E858 45…55Hz/220V-2-220AC, E20
Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства Е8DU 25-G-5DC.
Внешнее показывающее устройство Е8DU 25-G-5DC
Е8DU 25-G-5DC126x51x30 mm
Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.
Пример кода условного обозначения преобразователя измерительного частоты переменного тока Е858 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего входной сигнал 45–55 Hz, 220 V, один выходных аналоговый сигнал 4–20 mA, 1 порт RS-485 и 1 порт для подключения внешнего показывающего устройства Е8DU 25-G-5DC, питание прибора от сети ~220 V, корпус прибора ЕВ20, внешнее показывающее устройство с индикацией зеленого цвета:
E858 45…55Hz/220V-2-R2-220AC, EB20, Е8DU 25-G-5DC
