Е856 — преобразователи измерительные постоянного тока
e856 5
e856 6
Е856 — преобразователи измерительные постоянного тока

Е856 — преобразователи измерительные постоянного тока, ООО «Энерго-Союз»

Для оформления заявки, нажмите на кнопку «Добавить к КП» на требуемом товаре.
После добавления всех товарных позиций, перейдите на страницу Запрос КП и оставьте контактные данные.

Добавить к КП

Артикул: atm-0010555
Категория:

Преобразователи измерительные Е856 предназначены для измерения силы постоянного тока и:

  • линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения, при наличии аналоговых выходов;
  • линейного преобразования входного сигнала в выходной цифровой сигнал, при наличии цифровых интерфейсов;
  • отображения результатов измерений на внешнем показывающем устройстве, при наличии Е8DU 25-G-5DC.

По умолчанию преобразователи измеряют среднее значение силы постоянного тока I. По отдельному заказу, возможно изготовление преобразователей для измерения среднеквадратического значения силы постоянного тока Irms (только для приборов c однополярным входным сигналом).

Подключение преобразователей измерительных производится непосредственно, через наружные шунты или через первичные преобразователи.

Таблица Е856.1 – Основные характеристики

Отображение информации
Светодиодная индикация Режимы работы для приборов в корпусе М8:

  • Светодиод светится постоянно зеленым цветом — нормальный режим;
  • Светодиод моргает зеленым цветом — запрос по интерфейсу RS-485;
  • Светодиод моргает красным цветом — ответ по интерфейсу RS-485;
  • Светодиод постоянно светится красным цветом — аварийный режим.

В корпусах Е20, ЕВ20 индикация отсутствует.
Внешние показывающие устройства Е8DU 25-G-5DC, связь осуществляется по интерфейсу RS-485 (протокол «Энерго-Союз»)
Входной сигнал
Количество каналов
  • 1 канал;
  • 2 канала;
  • 1 многопредельный входной канал — переключение между диапазонами измерений осуществляется программно через цифровой интерфейс:
    • при входном сигнале в mA: 0–5; 4–20; 0–20; -5–0–5 (где однополярные сигналы могут переключаться на двуполярные: 0–2.5–5; 4–12–20; 0–10–20);
    • входном сигнале в mV: 0–60; -60–0–60; 0–75; -75–0–75; 0–150; -150–0–150.
Основная приведенная погрешность
  • ±0.5 % для цифровых интерфейсов;
  • ±0.5 % для аналоговых выходов.
Номинальное значение входного сигнала Верхнее значение диапазона измерений входного сигнала
Диапазон измерений входного сигнала Силы постоянного тока:

  • 0–5 mA
  • 0–2.5–5 mA
  • 4–20 mA
  • 4–12–20 mA
  • 0–20 mA
  • 0–10–20 mA
  • -5–0–5 mA
  • Многопредельный:
    • 0–5 mA (0–2.5–5 mA)
    • 4–20 mA (4–12–20 mA)
    • 0–20 mA (0–10–20 mA)
    • -5–0–5 mA
 Напряжения постоянного тока
(при подключении к наружному шунту):

  • 0–60 mV
  • -60–0–60 mV
  • 0–75 mV
  • -75–0–75 mV
  • 0–150 mV
  • -150–0–150 mV
  • Многопредельный:
    • 0–60 mV (-60–0–60 mV)
    • 0–75 mV (-75–0–75 mV)
    • 0–150 mV (-150–0–150 mV)
Возможен выпуск приборов с диапазоном входного сигнала в виде a–b (однополярный)
или a–c–b (двуполярный), где c = (a + b)/2.
Нормирующее значение сигнала определяется как N = max{|a|, |b|}.
Диапазон измерений должен удовлетворять условию: 0.8·N ≤ (b – a) ≤ 2·N.
Прибор может быть изготовлен на любое значение N от 2 до 50 mA или от 50 до 250 mV.
Гальваническая развязка Между корпусом и цепями входов, выходов, питания
Аналоговые выходы
Количество аналоговых выходов 0, 1, 2 или 3 шт.
Диапазон изменений выходного сигнала Силы постоянного тока:

  • 0–5 mA, диапазон сопротивления нагрузки 0–3 kΩ;
  • 0–2.5–5 mA, диапазон сопротивления нагрузки 0–3 kΩ;
  • -5–0–5 mA, диапазон сопротивления нагрузки 0–3 kΩ;
  • 0–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ;
  • 0–10–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ;
  • 4–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ;
  • 4–12–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ;
  • Универсальный (диапазон можно выбрать на объекте):
    • 0–5 mA, диапазон сопротивления нагрузки 0–2 kΩ;
    • 0–2.5–5 mA, диапазон сопротивления нагрузки 0–3 kΩ;
    • -5–0–5 mA, диапазон сопротивления нагрузки 0–2 kΩ;
    • 0–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ;
    • 0–10–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ;
    • 4–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ;
    • 4–12–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ;

Напряжения постоянного тока:

  • 0–5 V, диапазон сопротивления нагрузки 1–100 kΩ;
  • -5–0–5 V, диапазон сопротивления нагрузки 1–100 kΩ;
  • 0–10 V, диапазон сопротивления нагрузки 2–100 kΩ;
  • -10–0–10 V, диапазон сопротивления нагрузки 2–100 kΩ.
Время установления выходного аналогового сигнала Не более 0.5 s (с опцией быстродействия — не более 5 ms)
Интерфейсы RS-485
Количество Для RS-485:

  • 0 или 1 шт. — основной, для передачи данных и настройки прибора
 Для порта ПУ:

  • 0 или 1 шт. — дополнительный, для передачи данных
Протоколы обмена Для RS-485:

  • Modbus RTU
 Для порта ПУ:

  • «Энерго-Союз»
Максимальная длина кабеля Для RS-485:

  • 1200 m
 Для порта ПУ:

  • 100 m
Скорость передачи данных Для RS-485:

  • 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s
 Для порта ПУ:

  • 9600 bit/s
Время установления выходного цифрового сигнала Не более 0.5 s
Порт USB, часы реального времени RTC
Порт USB 0 или 1 шт. (по заказу в корпусе М8)
Часы реального времени RTC Отсутствуют
Дискретные входы и выходы
Отсутствуют
Питание
Универсальное питание АС/DC 85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V)
Напряжение переменного тока АС 0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V)
Напряжение постоянного тока 24DC 18…36 V= (Uном = 24 V)
Потребляемая мощность
От цепи питания Не более 10 V·A (в зависимости от периферии, см. руководство эксплуатации)
От цепи входного сигнала Не более 0.05 W для каждого канала (в зависимости от номинального значения входного сигнала, см. руководство эксплуатации)
Условия эксплуатации
Температура окружающего воздуха От -40 °С до +55 °С (относительная влажность до 95 % при 35 °С)
Устойчивость к механическим воздействиям Группа N1 по ГОСТ 12997-84
Степень защиты оболочки IP20
Корпус
Габаритные размеры (Д x Ш x В) Cм. в таблице Е856.2
Масса Cм. в таблице Е856.2
Способы крепления
Установка на DIN-рейку
  • Для корпусов M8 крепление на DIN‑рейку шириной 35 mm имеется на задней стенке корпуса;
  • Для корпусов Е20, ЕB20 крепление на DIN‑рейку шириной 35 mm заказывается отдельно (код DIN‑35).
Навесной монтаж Имеются отверстия для крепления с помощью двух винтов
Надежность и гарантия
Межповерочный интервал
  • 1 год в сфере законодательной метрологии;
  • 8 лет вне сферы законодательной метрологии.
Гарантия 8 лет
Средний срок службы 30 лет

Таблица Е856.2 – Корпуса преобразователей измерительных и допустимые опции.(1)

Внешний вид корпуса Тип корпуса Габаритные размеры, mm
(масса, kg)		 CH2) AO3) RS4) E8DU5) USB Питание прибора Схема подключения
m8 50x63 1
8-контактный		 М8 size m8 100x44 1
55×81×72
(0.55)		 1 18) – – – / 1 220AC/DC9)
220AC9)

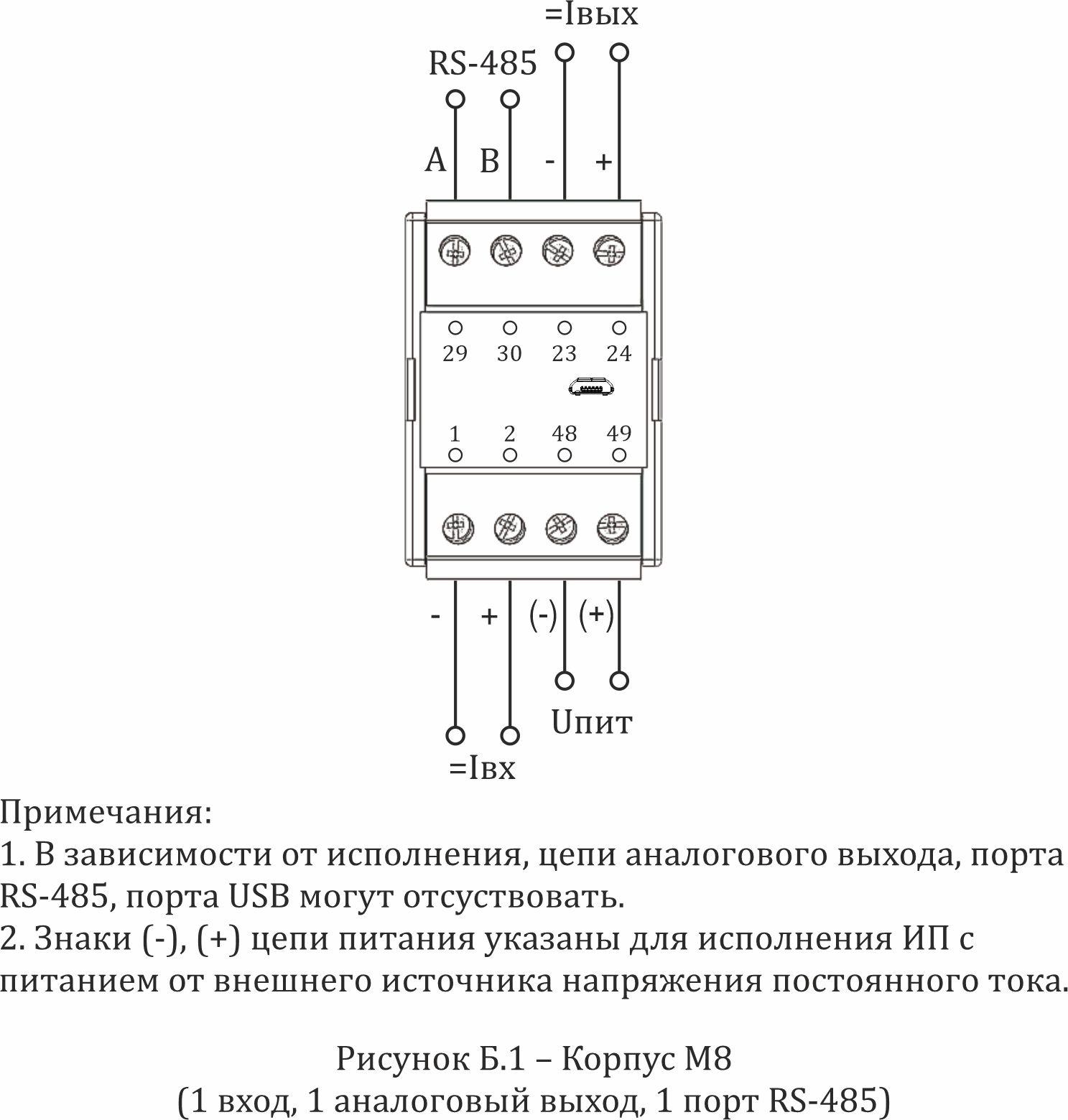

24DC		 Рис. Б.1
1 – 1 – – / 1 Рис. Б.1
1 18) 1 – – / 1 Рис. Б.1
1m7) 18) – – 1 Рис. Б.1
1m7) – 1 – – / 1 Рис. Б.1
1m7) 18) 1 – – / 1 Рис. Б.1
e20 100x121 1
20-контактный малый		 Е20 size e20 100x43 1
110×125×80

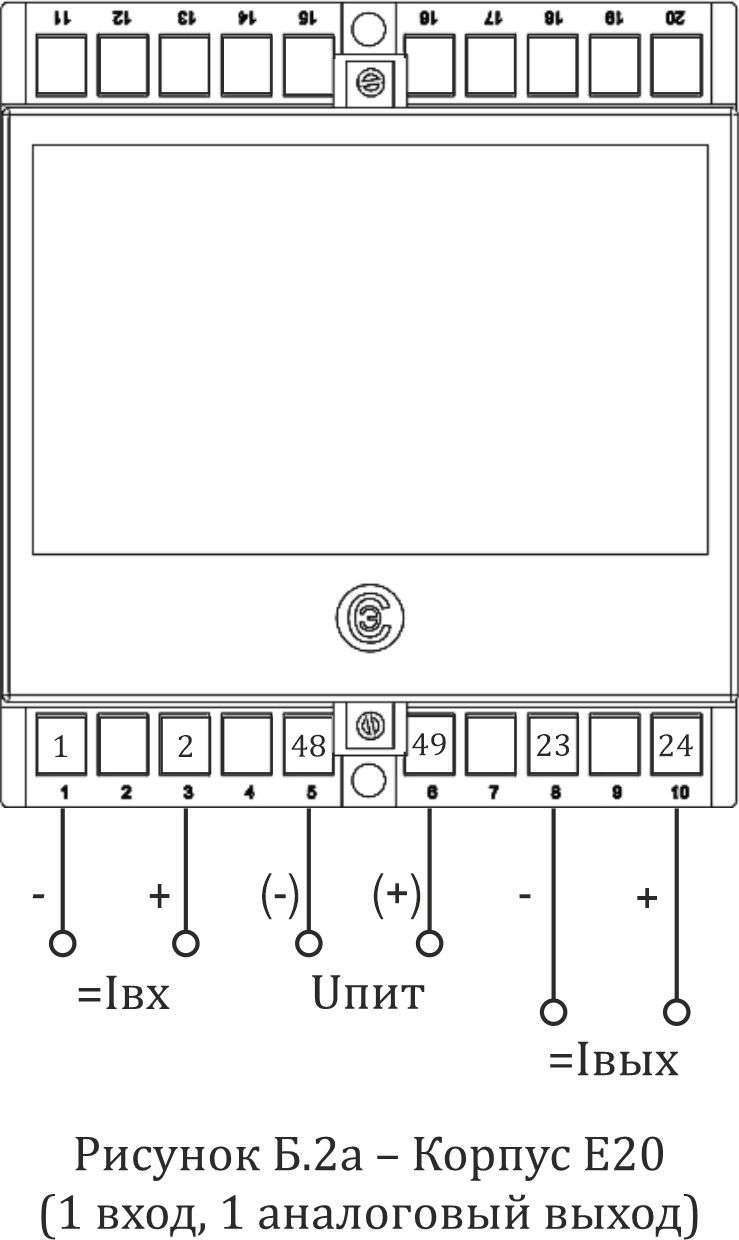

(1.50)		 1 1 – – – Рис. Б.2а

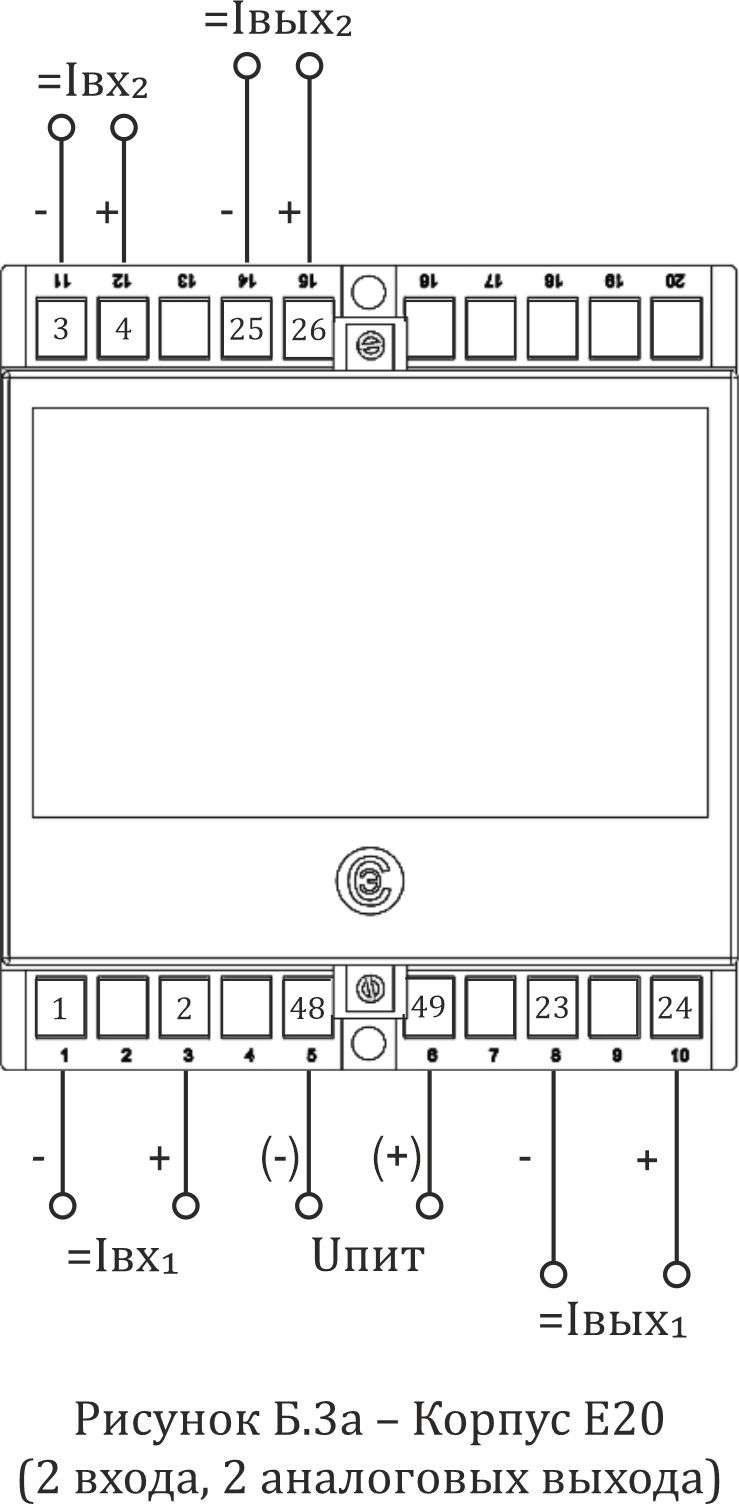

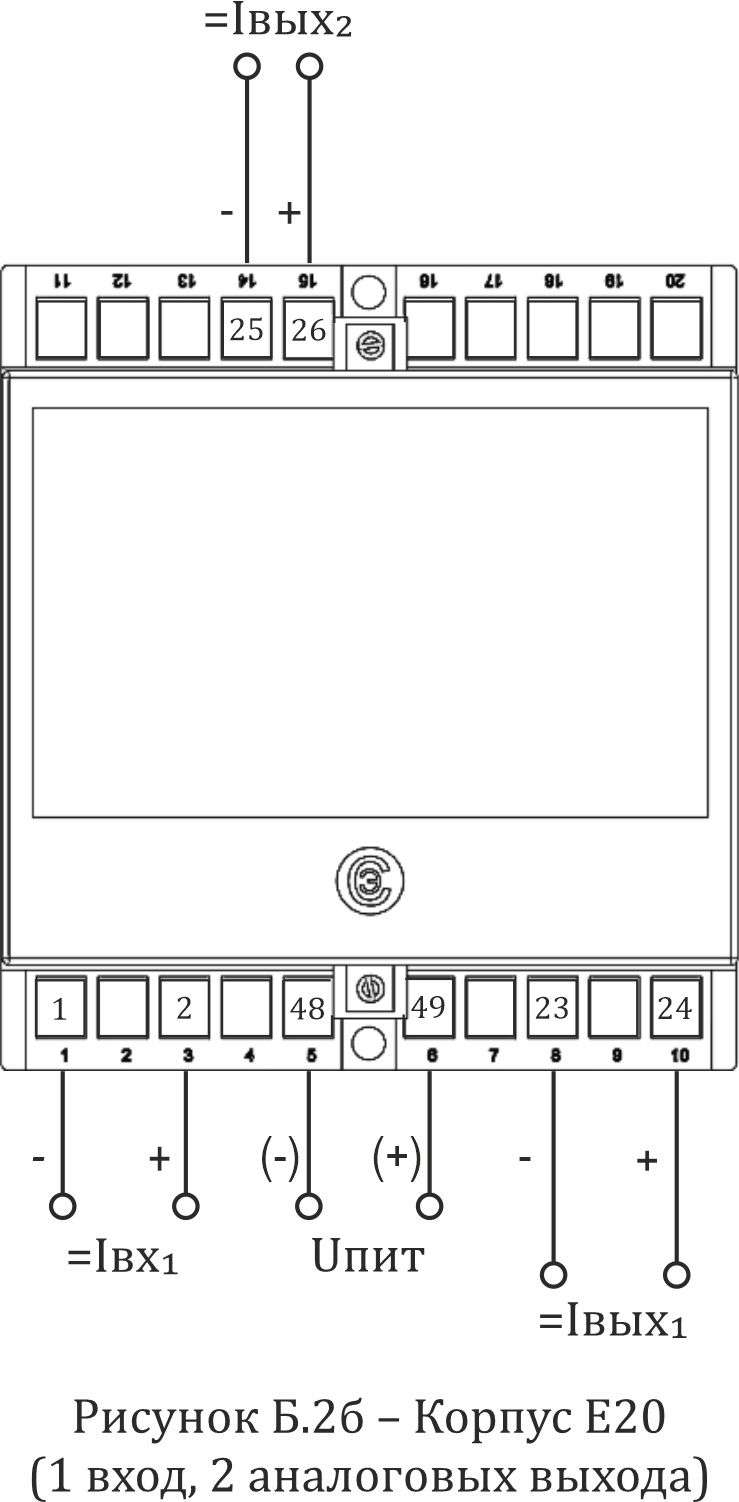

1 2 – – – Рис. Б.2б
2 2 – – – Рис. Б.3а

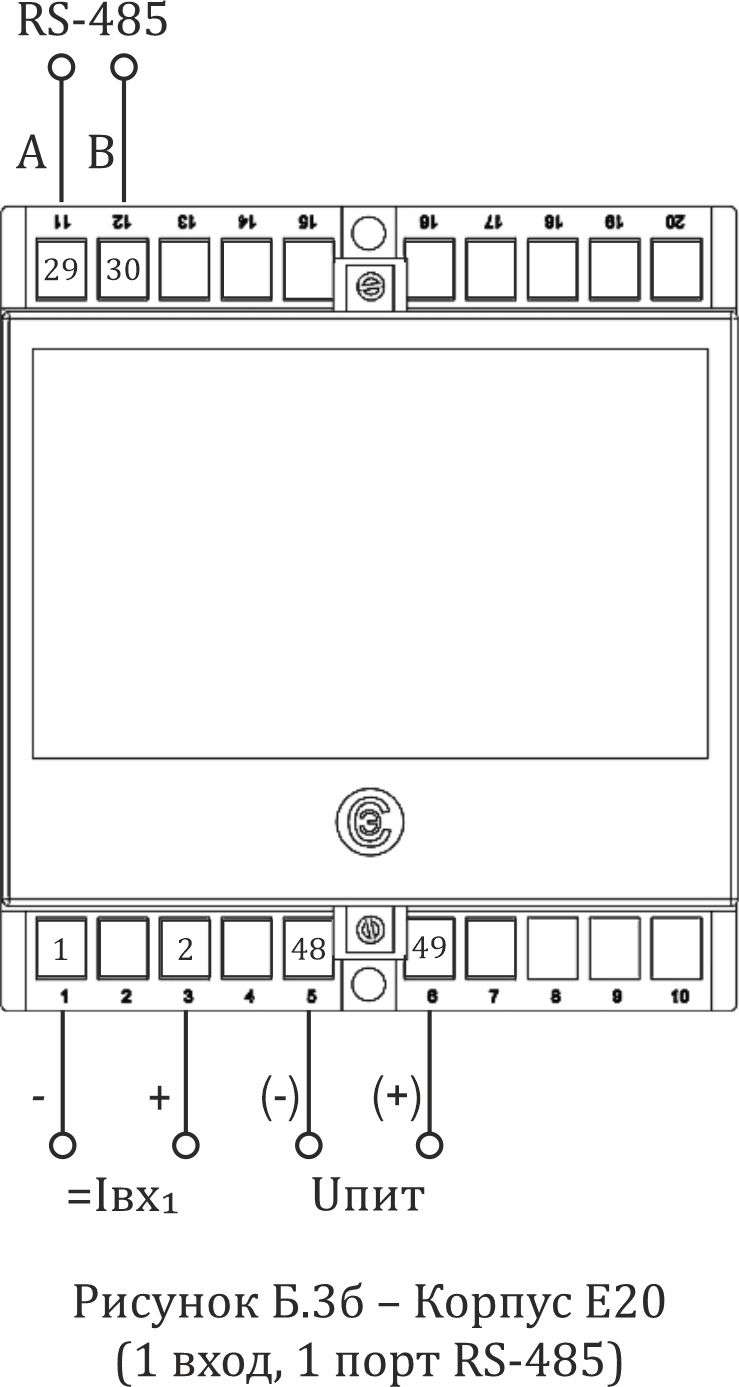

1 – 1 – – Рис. Б.3б

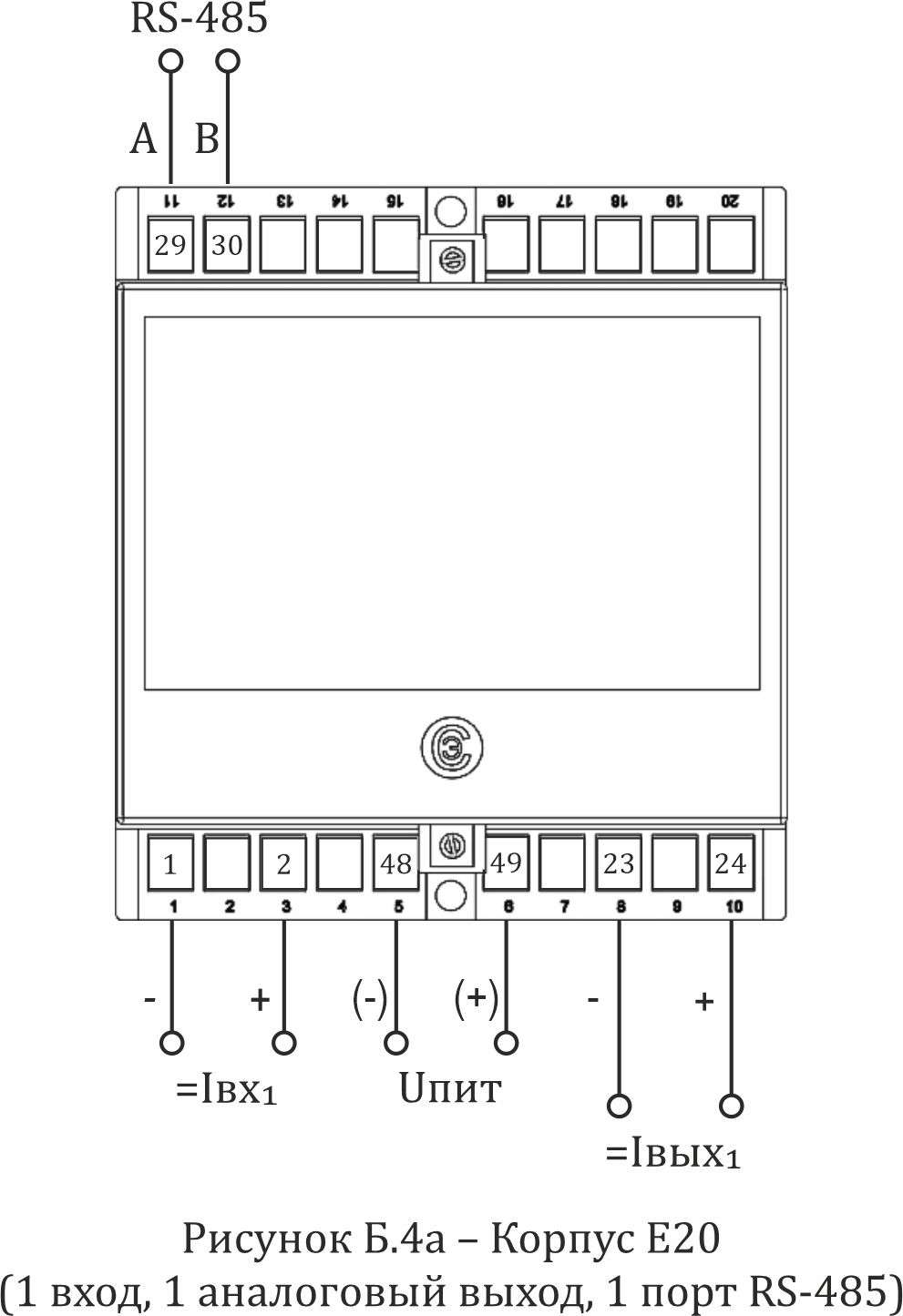

1 1 1 – – Рис. Б.4а
ev20 100x107 1
20-контактный высокий		 ЕВ20 size ev20 100x39 1
110×125×132

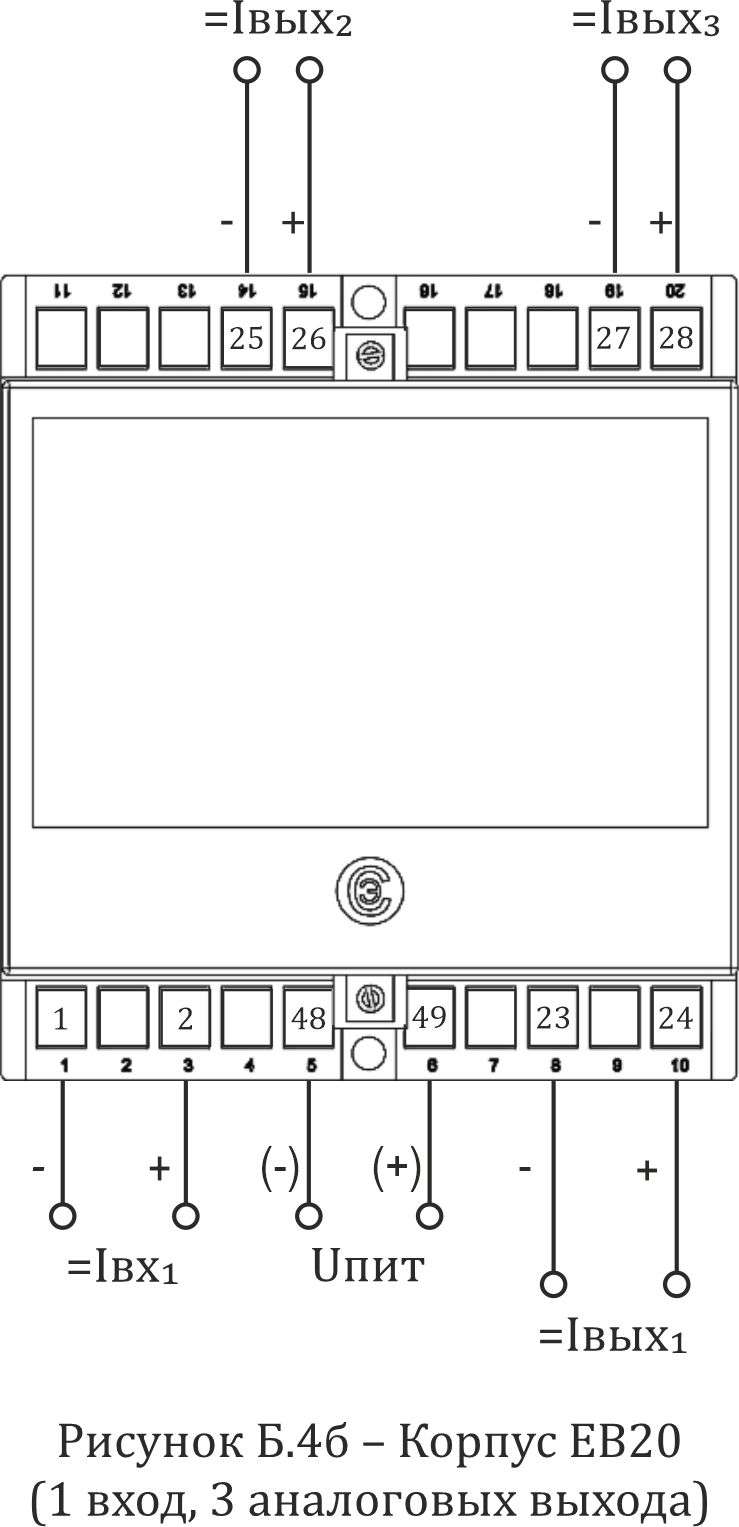

(1.50)		 1 3 – – – Рис. Б.4б
1 – 1 1 – Рис. Б.5б

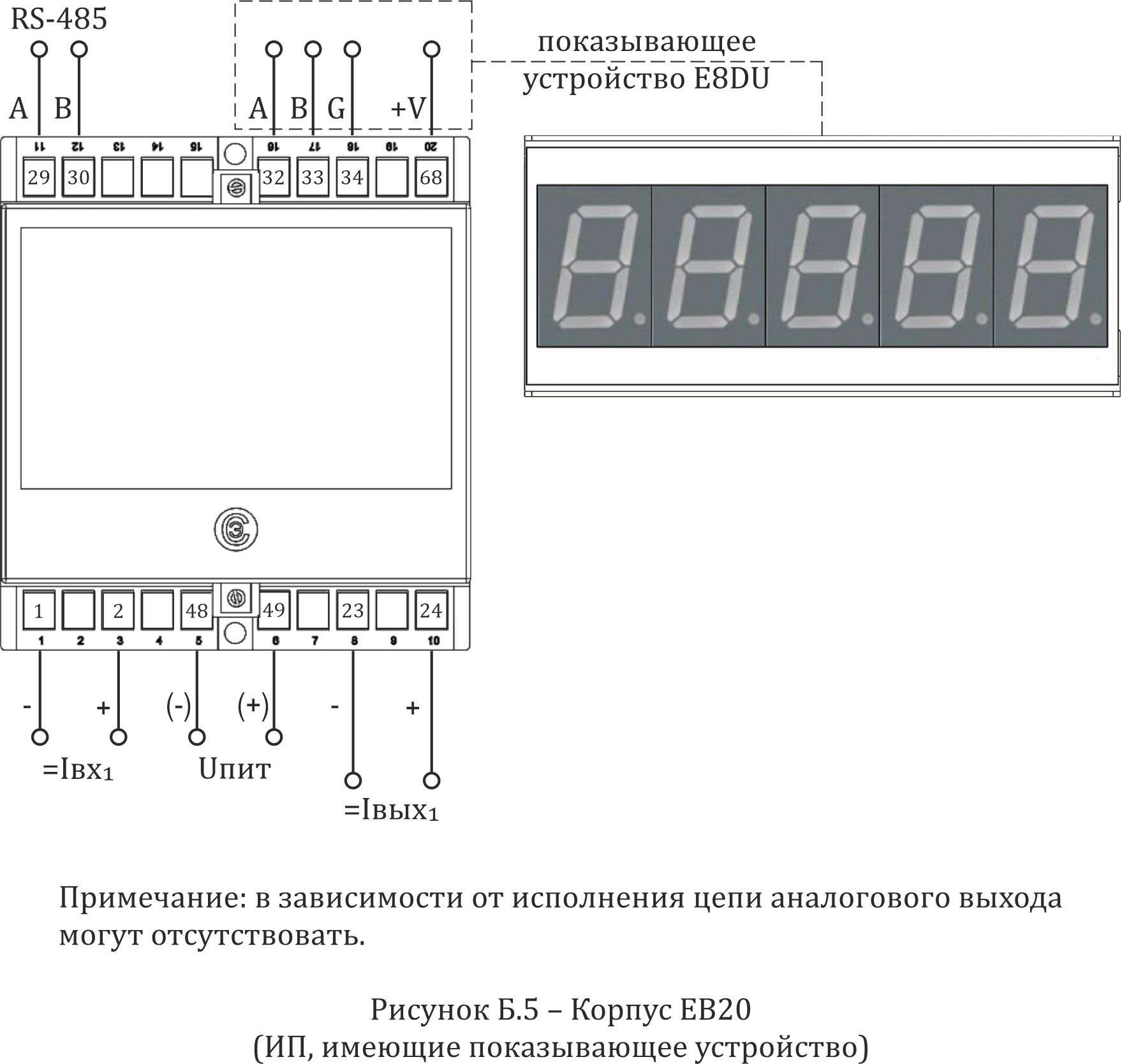

1 1 1 1 – Рис. Б.5б
Примечания:

  1. По умолчанию, одноканальные преобразователи (при отсутствии порта внешнего показывающего устройства Е8DU), изготавливаются в корпусе М8, а при дополнительном уточнении в заказе — могут быть изготовлены в корпусах Е20;
  2. CH — количество входных каналов;
  3. AO — количество аналоговых выходов;
  4. RS — количество интерфейсов RS-485 (протокол обмена Modbus RTU);
  5. E8DU — количество портов внешнего показывающего устройства;
  6. USB — порт USB;
  7. 1m — один многопредельный канал;
  8. В корпусе М8 аналоговый выход может быть универсальным (переключение осуществляется программно через цифровой интерфейс);
  9. Номинальное значение напряжения питания может быть в диапазоне от 100 до 240 V.

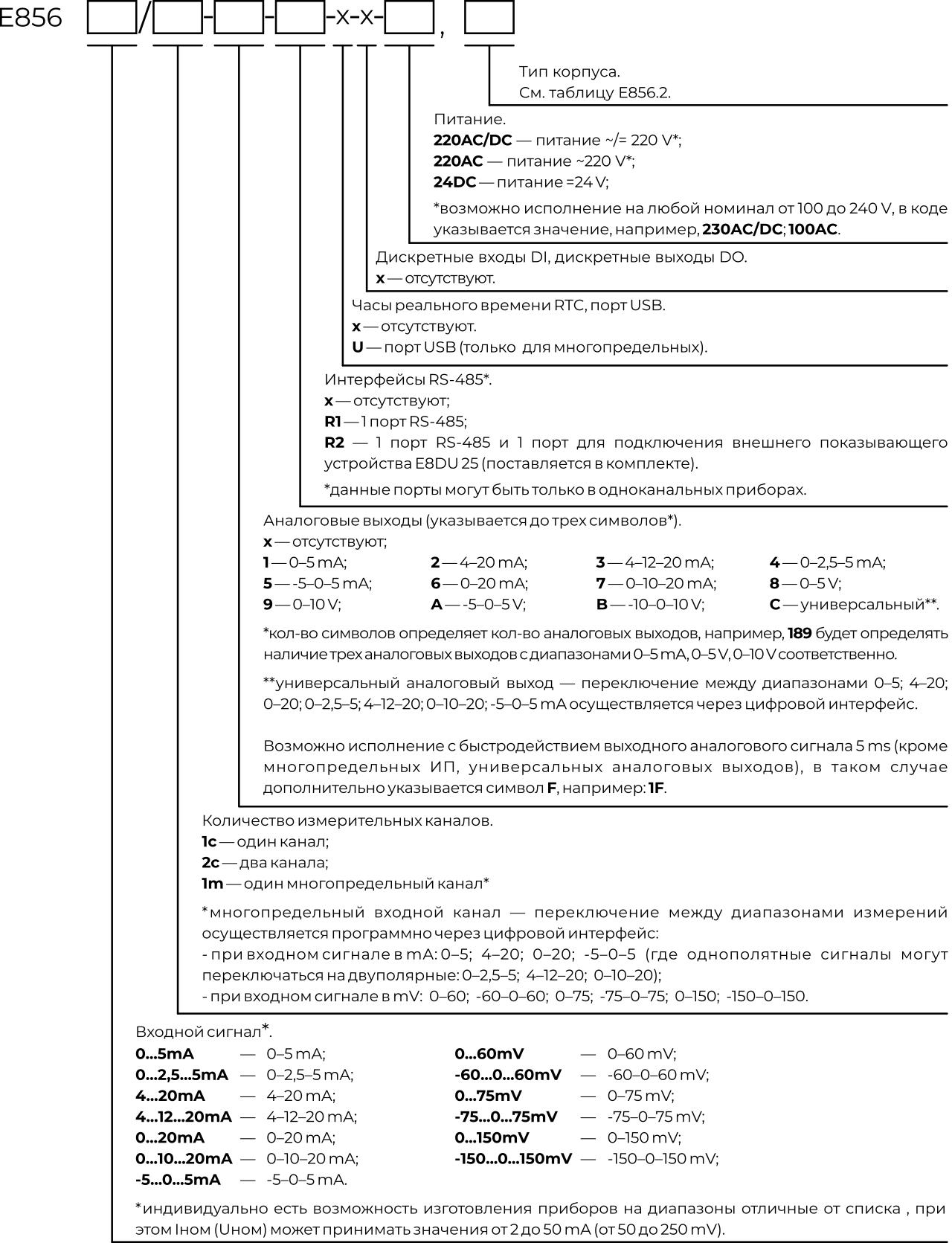

Схема кода условного обозначения преобразователей измерительных постоянного тока Е856

Карта заказа Е856, серия Е8

В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра.

Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35 для корпусов Е20 и ЕВ20), наличие E8DU, коэффициент преобразования, измерение среднеквадратичного значения (код RMS).

Примеры кодов условного обозначения:

1) Преобразователь измерительный Е856, входной сигнал 0–5 mA, один измерительный канал, аналоговый выход 4–20 mA, питание от сети ~220 V, корпус М8:

E856 0…5mA/1c-2-х-х-х-220AC, М8

2) Преобразователь измерительный Е856, входной сигнал 0–75 mV, один измерительный канал, аналоговый выход 4–20 mA c быстродействием 5 ms, питание от сети ~220 V, корпус М8:

E856 0…75mV/1c-2F-220AC, М8

3) Преобразователь измерительный Е856, входной сигнал 0–75 mV, один измерительный канал, аналоговый выход 4–20 mA, питание от сети ~220 V, корпус Е20, крепление на DIN-рейку, измерение среднеквадратического значения:

E856 0…75mV/1c-2-220AC, Е20, DIN-35, RMS

Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства Е8DU 25-G-5DC.

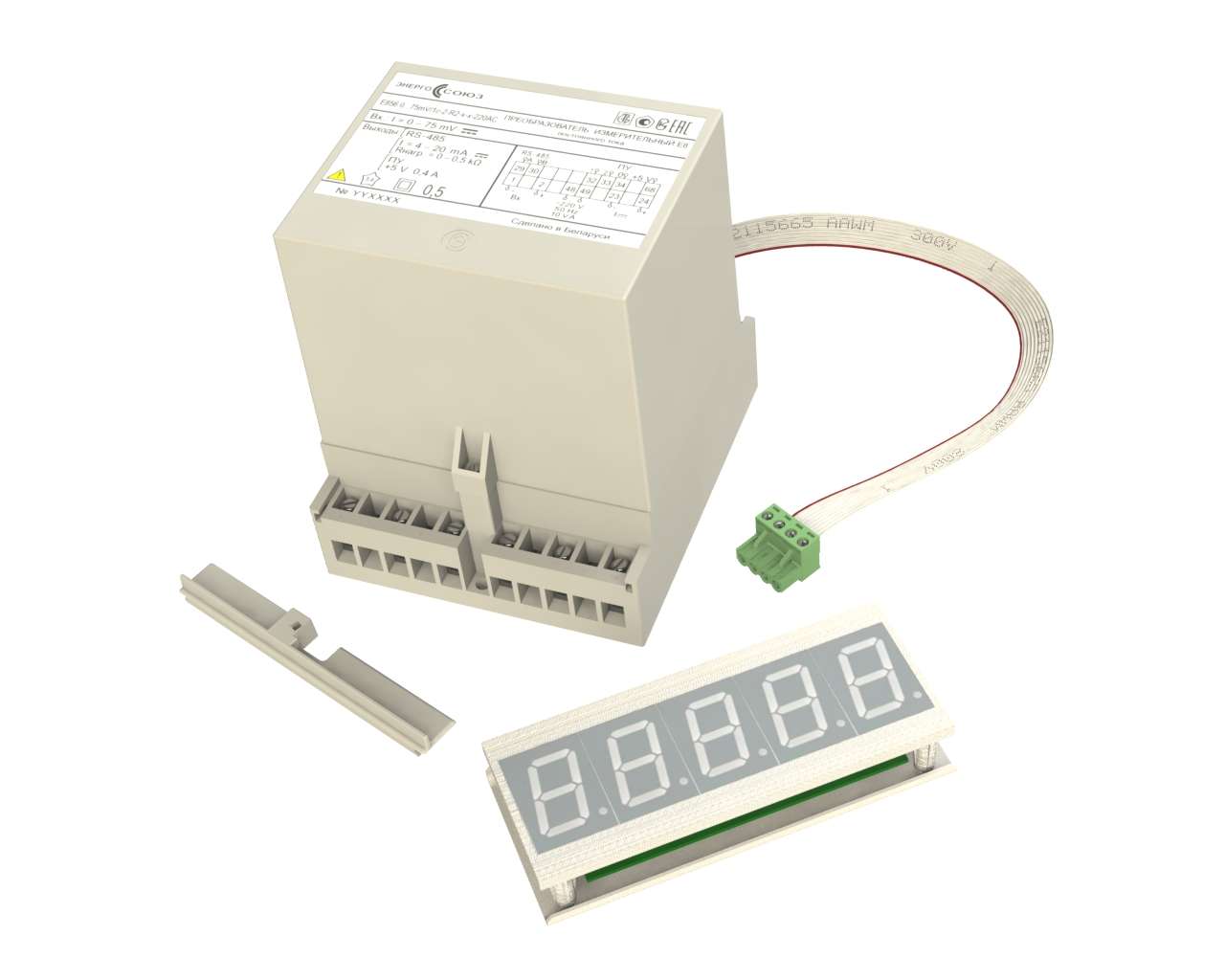

Внешнее показывающее устройство Е8DU 25-G-5DC

Е8DU 25-G-5DC
126x51x30 mm

Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.

Пример кода условного обозначения преобразователя измерительного напряжения постоянного тока Е856 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего входной сигнал 0–75 mV, один измерительный канал, один аналоговый выход 4–20 mA, порт RS-485, порт для внешнего показывающего устройства, питание прибора от сети ~220 V, корпус прибора ЕВ20, внешнее показывающее устройство с индикацией зеленого цвета:

E856 0…75mV/1c-2-R2-220AC, ЕВ20, Е8DU 25-G-5DC
