Е855 — преобразователи измерительные напряжения переменного тока

Преобразователи измерительные Е855 предназначены для измерения напряжения переменного тока и:

линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, при наличии аналоговых выходов;
линейного преобразования входного сигнала в выходной цифровой сигнал, при наличии цифровых интерфейсов;
отображения результатов измерений на внешнем показывающем устройстве, при наличии Е8DU.

По числу и виду преобразуемых входных сигналов, преобразователи измерительные изготавливаются одноканальными (измерение U₁), двухканальными с гальванической развязкой (измерение U₁, U₂), трехканальными с гальванической развязкой (измерение U₁, U₂, U₃), трехканальными с объединенной нейтралью (U_A, U_B, U_C, U_AB, U_BC, U_CA, U₀).

Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы напряжения.

Таблица Е855.1 – Основные характеристики

Отображение информации
Светодиодная индикация	Режимы работы для приборов в корпусе М8: Светодиод «Работа» постоянно светится зеленым цветом — нормальный режим; Светодиод «Работа» моргает зеленым цветом — запрос по интерфейсу RS-485; Светодиод «Работа» моргает красным цветом — ответ по интерфейсу RS-485; Светодиод «Работа» постоянно светится красным цветом — аварийный режим. Режимы работы для приборов в корпусе М20: Светодиод «Работа» постоянно светится зеленым цветом — нормальный режим; Светодиод «Работа» постоянно светится красным цветом — аварийный режим; Светодиоды «RS-485(1)», «RS-485(2)» постоянно светятся зеленым цветом — нет обмена по интерфейсу RS-485; Светодиоды «RS-485(1)», «RS-485(2)» моргают зеленым цветом — есть обмен по интерфейсу RS-485. В корпусах М6, Е20, ЕВ20 индикация отсутствует.
Внешние показывающие устройства	Е8DU 25-G-5DC, Е8DU 3E, Е8DU 3P. Cвязь осуществляется по интерфейсу RS‑485 (протокол «Энерго-Союз»).
Входной сигнал
Количество измерительных каналов	1 канал (измерение U1); 2 гальванически разделенных канала (измерение U1, U2); 3 гальванически разделенных канала (измерение U1, U2, U3); 3 канала с объединенной нейтралью (измерение Ua, Ub, Uc, Uab, Ubc, Uca, Uo); Номинальным значением входного сигнала будет являться линейное напряжение трехфазной сети. 1 многопредельный канал — переключение между диапазонами измерений осуществляется программно через цифровой интерфейс: 0–125 V, 0–250 V, 0–500 V, 75–125 V, 150–250 V.
Основная приведенная погрешность	±0.5 % для цифровых интерфейсов; ±0.5 % для аналоговых выходов.
Номинальное значение входного сигнала напряжения переменного тока	Может быть любым от 50 до 275 V (шаг 1 V), при питании от измерительной цепи; Может быть любым от 50 до 500 V (шаг 1 V), при питании от внешнего источника.
Диапазон измерений входного сигнала напряжения переменного тока	0–125 V; 75–125 V; От 0 до 1.0·Umax; От 0.6 до 1.0·Umax.
Диапазон изменений частоты входного сигнала	45–65 Hz
Гальваническая развязка	Между корпусом и цепями входов, выходов, питания
Аналоговые выходы
Количество аналоговых выходов	0, 1, 2 или 3 шт.
Диапазон изменений выходного сигнала	Силы постоянного тока: 0–5 mA, диапазон сопротивления нагрузки 0–3 kΩ; 0–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ; 4–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ; Универсальный (переключение осуществляется программно), только в корпусах М8, M20: 0–5 mA, диапазон сопротивления нагрузки 0–2.0 kΩ; 0–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ; 4–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ. Напряжения постоянного тока: 0–5 V, диапазон сопротивления нагрузки 1–100 kΩ; 0–10 V, диапазон сопротивления нагрузки 2–100 kΩ;
Время установления выходного аналогового сигнала	Не более 0.5 s
Интерфейсы RS-485
Количество	0 или 1 шт. (для корпусов М6, М8, Е20) — основной, для передачи данных; 0, 1 или 2 шт. (для корпусов М20, ЕВ20) — основной, для передачи данных и дополнительный: в корпусе М20 — для передачи данных и для подключения внешних показывающих устройств E8DU 25, E8DU 3E, E8DU 3P; в корпусе ЕВ20 — для подключения внешнего показывающего устройства E8DU 25.
Протоколы обмена	Modbus RTU (М6, М8, М20, Е20 — все порты, ЕВ20 — порт N1); «Энерго-Союз» (М20 — все порты, ЕВ20 — порт N2); МЭК 60870-5-101 (только для корпуса М20, все порты).
Максимальная длина кабеля	1200 m
Скорость передачи данных	1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s
Время установления выходного цифрового сигнала	Не более 0.5 s
Порт USB, часы реального времени RTC
Порт USB	0 или 1 шт. (по заказу в корпусе М8)
Погрешность хода часов реального времени	Не более ±0.5 s/d в сутки без внешней синхронизации
Время автономной работы часов реального времени	При отсутствии внешнего питания обеспечивается возможность функционирования часов в течение не менее 9 месяцев. В приборы, имеющие RTC, устанавливается источник питания типа CR2032.
Дискретные входы и выходы
Отсутствуют
Питание
Универсальное питание АС/DC	85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V)
Напряжение переменного тока АС (нет в корпусе М20)	0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V)
Напряжение постоянного тока 24DC	18…36 V= (Uном = 24 V)
Питание от измерительной цепи (нет в корпусе М20)	75–125 V; 0.6·Umax…1.0·Umax (номинальное значение в диапазоне от 50 до 275 V).
Потребляемая мощность
От цепи питания	Не более 10 V·A (в зависимости от периферии, см. руководство по эксплуатации)
От цепи входного сигнала	Не более 1.2 V·A для каждого канала (в зависимости от номинального значения входного сигнала, см. руководство по эксплуатации)
Условия эксплуатации
Температура окружающего воздуха	От -40 °С до +55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С)
Устойчивость к механическим воздействиям	Группа N1 по ГОСТ 12997-84
Корпус
Габаритные размеры (Д x Ш x В)	Cм. в таблице Е855.2
Масса	Cм. в таблице Е855.2
Степень защиты оболочки	IP20
Способы крепления
Установка на DIN-рейку	Для корпусов M6, M8, M20 крепление на DIN‑рейку шириной 35 mm имеется на задней стенке корпуса. Для корпусов Е20, ЕB20 крепление на DIN‑рейку шириной 35 mm заказывается отдельно (код DIN‑35).
Навесной монтаж	Имеются отверстия для крепления с помощью двух винтов
Надежность и гарантия
Межповерочный интервал	1 год в сфере законодательной метрологии 8 лет вне сферы законодательной метрологии
Гарантия	8 лет
Средний срок службы	30 лет

Таблица Е855.2 – Корпуса и допустимые опции

Внешний вид корпуса	Тип корпуса	Габаритные размеры, mm (масса, kg)	CH¹⁾	AO²⁾	RS³⁾	E8DU⁴⁾	Протокол обмена⁵⁾	RTC⁶⁾	USB⁷⁾	Питание прибора	Схема подключения

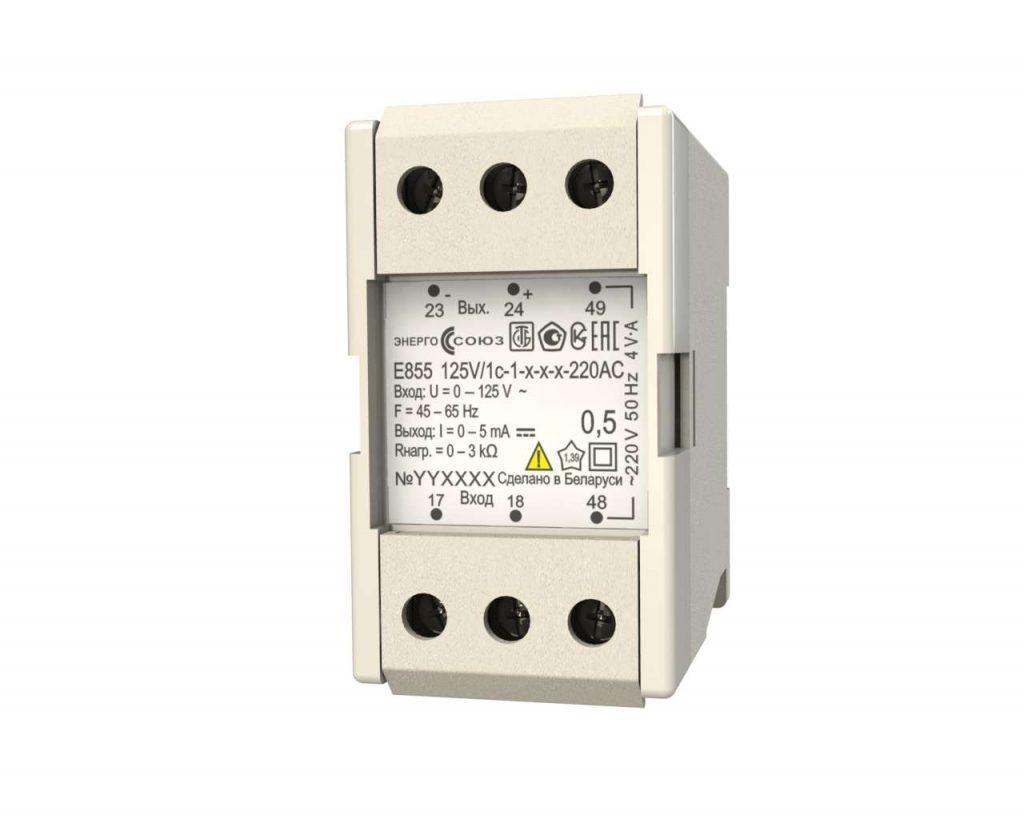

6-контактный	М6	44×81×72 (0.40)	1	1	–	–	Modbus RTU	–	–	220AC/DC⁸⁾ 220AC⁸⁾ 24DC	Рис. Б.1а
6-контактный	М6	44×81×72 (0.40)	1	–	1	–		–	–		Рис. Б.1б
8-контактный	М8	55×81×72 (0.55)	1	—	1	–		–	1		Рис. Б.1в
			1	1¹⁰⁾	—	–		–	1		Рис. Б.1в
			1	1¹⁰⁾	1	–		–	–/1		Рис. Б.1в
			1m⁹⁾	–	1	–		–	–/1		Рис. Б.1в
			1m⁹⁾	1¹⁰⁾	–	–		–	1		Рис. Б.1в
			1m⁹⁾	1¹⁰⁾	1	–		–	-/1		Рис. Б.1в
20-контактный малый	Е20	110×125×80 (1.50)	1	1	–	–		–	–	220AC/DC⁸⁾ 220AC⁸⁾ 24DC IC¹²⁾	Рис. Б.2а
			1	–	1	–		–	–
			1	1	1	–		–	–		Рис. Б.4б
			2	2	–	–		–	–	220AC/DC⁸⁾ 220AC⁸⁾ 24DC	Рис. Б.2б
			3	3	–	–		–	–		Рис. Б.3а Рис. Б.3б
			3n¹¹⁾	3	–	–		–	–		Рис. Б.5а
20-контактный высокий	ЕB20	110×125×132 (1.50)	1	–	1	однострочное		–	–		Рис. Б.6
20-контактный высокий	ЕB20	110×125×132 (1.50)	1	1	1	однострочное		–	–		Рис. Б.8
20-контактный	M20	132×81×72 (1.00)	1/ 2/ 3/ 3n¹¹⁾	–/ 1/ 2/ 3¹⁰⁾	–/ 1/ 2	однострочное и трехстрочное	Modbus RTU МЭК-101¹³⁾	+	–	220AC/DC⁸⁾ 24DC	Рис. Б.1_М20 Рис. Б.2_М20
Примечания: CH — количество входов (каналов измерений); AO — количество аналоговых выходов; RS — количество интерфейсов RS-485; E8DU — возможность подключения внешнего показывающего устройства Е8DU; Поддерживаемые протоколы обмена при наличии цифровых интерфейсов; RTC — возможность наличия часов реального времени; USB — порт USB; Номинальное значение напряжения питания может быть в диапазоне от 100 до 240 V; 1m — один многопредельный канал; В корпусах М8 и М20 аналоговые выходы могут быть универсальными (переключение осуществляется программно через цифровой интерфейс); 3n — три канала с объединенной нейтралью. IC — питание от измерительной цепи, диапазон входного сигнала по напряжению может быть только 75–125 V или от 60 %·Uном до 100 %·Uном, например 150–250 V; МЭК-101 – протокол обмена ГОСТ Р МЭК 60870-5-101;

Схема кода условного обозначения преобразователей измерительных напряжения переменного тока Е855

В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра.

Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35 для корпусов Е20 и ЕВ20), наличие E8DU, коэффициент трансформации первичного преобразователя.

Примеры кодов условного обозначения:

1)Преобразователь измерительный Е855, входной сигнал 0–250 V, один измерительный канал, аналоговый выход 4–20 mA, питание от сети ~220 V, корпус М6:

E855 250V/1c-2-х-х-х-220AC, М6

2) Преобразователь измерительный Е855, входной сигнал 75–125 V, один измерительный канал, один выходной аналоговый сигнал 0–5 mA, один порт RS-485, питание прибора от измерительной цепи, корпус прибора Е20:

E855 75…125V/1c-1-R1-IC, Е20

3) Преобразователь измерительный Е855, входной сигнал 0–400 V, три измерительных канала, три аналоговых выхода 4–20 mA, питание от сети ~220 V, корпус Е20:

E855 400V/3c-222-220AC, Е20

4) Преобразователь измерительный Е855, входной сигнал 0–√3·250 V (250 V — фазное напряжение), три измерительных канала с объединённой нейтралью, один порт RS-485, питание универсальное ~/=220 V, корпус М20:

E855 √3·250V/3n-R1-220AC/DC, M20

Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства.

Внешние показывающие устройства E8DU

Е8DU 25-G-5DC
126x51x30 mm

E8DU 3Е
98x98x138 mm

E8DU 3P
120x120x138 mm

Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.

Внешние показывающие устройства Е8DU 3Е и Е8DU 3Р могут быть подключены к измерительному преобразователю в корпусе М20. Устройства имеют различные исполнения в соответствии с кодом условного обозначения. Провода для подключения в комплекте не поставляются.

Схема кода условного обозначения внешних показывающих устройств Е8DU 3Е, Е8DU 3Р

Пример кода условного обозначения преобразователя измерительного напряжения переменного тока Е855 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего входной сигнал 0–125 V, один измерительный канал, один выходной аналоговый сигнал 4–20 mA, порт RS-485, порт для внешнего показывающего устройства, питание прибора от сети ~220 V, коэффициент трансформации Ктн = 10000/100, корпус прибора ЕВ20, внешнее показывающее устройство Е8DU 25-G-5DC:

E855 125V/1c-2-R2-220AC, ЕВ20, 10000/100, Е8DU 25-G-5DC

Пример кода условного обозначения преобразователя измерительного напряжения переменного тока Е855 с внешним показывающим устройством Е8DU 3P, имеющего входной сигнал напряжения переменного тока 0–250 V, три измерительных канала, три аналоговых выхода 4–20 mA, два порта RS-485, питание прибора универсальное ~/=220 V, корпус прибора М20, внешнее трехстрочное показывающее устройство с габаритами 120х120х138 mm и индикацией каждой строки соответственно желтого, зеленного и красного цветов, питание индикации универсальное ~/=220 V:

E855 250V/3c-222-R2-220AC/DC, М20, Е8DU 3P-YGR-220AC/DC
