Преобразователи измерительные Е854 предназначены для измерения силы переменного тока и:
- линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, при наличии аналоговых выходов;
- линейного преобразования входного сигнала в выходной цифровой сигнал, при наличии цифровых интерфейсов;
- отображения результатов измерений на внешнем показывающем устройстве, при наличии Е8DU.
Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы тока.
Таблица Е854.1 – Основные характеристики
| Отображение информации | |
| Светодиодная индикация | Режимы работы для приборов в корпусе М8:
Режимы работы для приборов в корпусе М20:
В корпусах М6, Е20, ЕВ20 индикация отсутствует. |
| Внешние показывающие устройства | Е8DU 25-G-5DC, Е8DU 3E, Е8DU 3P. Cвязь осуществляется по интерфейсу RS‑485 (протокол «Энерго-Союз»). |
| Входной сигнал | |
| Количество измерительных каналов |
|
| Основная приведенная погрешность |
|
| Номинальное значение входного сигнала силы переменного тока | Может быть любым от 0.05 до 10 А (шаг 0.05 А) |
| Диапазон измерений входного сигнала силы переменного тока | От 0 до Iном, прибор сохраняет свои метрологические характеристики в режиме перегрузки (до 1.5·Iном ) |
| Диапазон изменений частоты входного сигнала | 45–65 Hz |
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания |
| Аналоговые выходы | |
| Количество аналоговых выходов | 0, 1, 2 или 3 шт. |
| Диапазон изменения выходного сигнала | Силы постоянного тока:
Напряжения постоянного тока:
|
| Время установления выходного аналогового сигнала | Не более 0.5 s |
| Интерфейсы RS-485 | |
| Количество |
|
| Протоколы обмена |
|
| Максимальная длина кабеля | 1200 m |
| Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s. |
| Время установления выходного цифрового сигнала | Не более 0.5 s |
| Порт USB, часы реального времени RTC | |
| Порт USB | 0 или 1 шт. (по заказу в корпусе М8) |
| Погрешность хода часов реального времени | Не более ±0.5 s в сутки без внешней синхронизации |
| Время автономной работы часов реального времени | При отсутствии внешнего питания обеспечивается возможность функционирования часов в течение не менее 9 месяцев. В приборы, имеющие RTC, устанавливается источник питания типа CR2032. |
| Дискретные входы и выходы | |
| Отсутствуют | |
| Питание | |
| Универсальное питание АС/DC | 85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V) |
| Напряжение переменного тока АС (нет в корпусе М20) |
0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V) |
| Напряжение постоянного тока 24DC | 18…36 V= (Uном = 24 V) |
| Потребляемая мощность | |
| От цепи питания | Не более 10 V·A (в зависимости от периферии, см. руководство эксплуатации) |
| От цепи входного сигнала | Не более 0.5 V·A для каждого канала |
| Условия эксплуатации | |
| Температура окружающего воздуха | От -40 °С до +55 °С (относительная влажность до 95 % при 35 °С) |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е854.2 |
| Масса | Cм. в таблице Е854.2 |
| Степень защиты оболочки | IP20 |
| Способы крепления | |
| Установка на DIN-рейку |
|
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет |
| Средний срок службы | 30 лет |
Таблица Е854.2 – Корпуса преобразователей измерительных и допустимые опции
| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
CH1) | AO2) | RS3) | E8DU4) | Протокол обмена5) | RTC6) | USB7) | Питание прибора | Схема подключения |
|---|---|---|---|---|---|---|---|---|---|---|---|
 6-контактный |
М6 |  44×81×72 (0.40) |
1 | 1 | – | – | Modbus RTU | – | – | 220AC/DC8) 220AC8) 24DC |
Рис. Б.1а |
| 1 | – | 1 | – | Рис. Б.1б | |||||||
 8-контактный |
М8 |  55×81×72 (0.55) |
1 | – | 1 | ||||||
| 1 | 110) | – | |||||||||
| 1 | 110) | 1 | |||||||||
| 1 | 110) | 1 | |||||||||
| 1m9) | – | 1 | 1 | ||||||||
| 1m9) | – | 1 | –/ 1 | Рис. Б.1в | |||||||
| 1m9) | 110) | – | –/ 1 | ||||||||
| 1m9) | 110) | 1 | –/ 1 | ||||||||
| 1m9) | 110) | 1 | 1 | ||||||||
 20-контактный малый |
Е20 |  110×125×80 (1.50) |
1 | 1 | – | – | Рис. Б.1г | ||||
| 2 | 2 | – | – | Рис. Б.2а | |||||||
| 3 | 3 | – | – | Рис. Б.2б | |||||||
| 1 | – | 1 | – | Рис. Б.3а | |||||||
| 1 | 1 | 1 | – | Рис. Б.3а | |||||||
 20-контактный высокий |
ЕВ20 |  110×125×132 (1.50) |
1 | – | 1 | однострочное | – | Рис. Б.4 | |||
| 1 | 1 | 1 | – | Рис. Б.4 | |||||||
 20-контактный |
M20 |  132×81×72 (1.00) |
1/ 2/ 3 | –/ 1/ 2/ 310) | –/ 1/ 2 | однострочное и трехстрочное | Modbus RTU МЭК-10111) |
+ | – | 220AC/DC8) 24DC |
Рис. Б.1_М20 |
Примечания:
|
|||||||||||

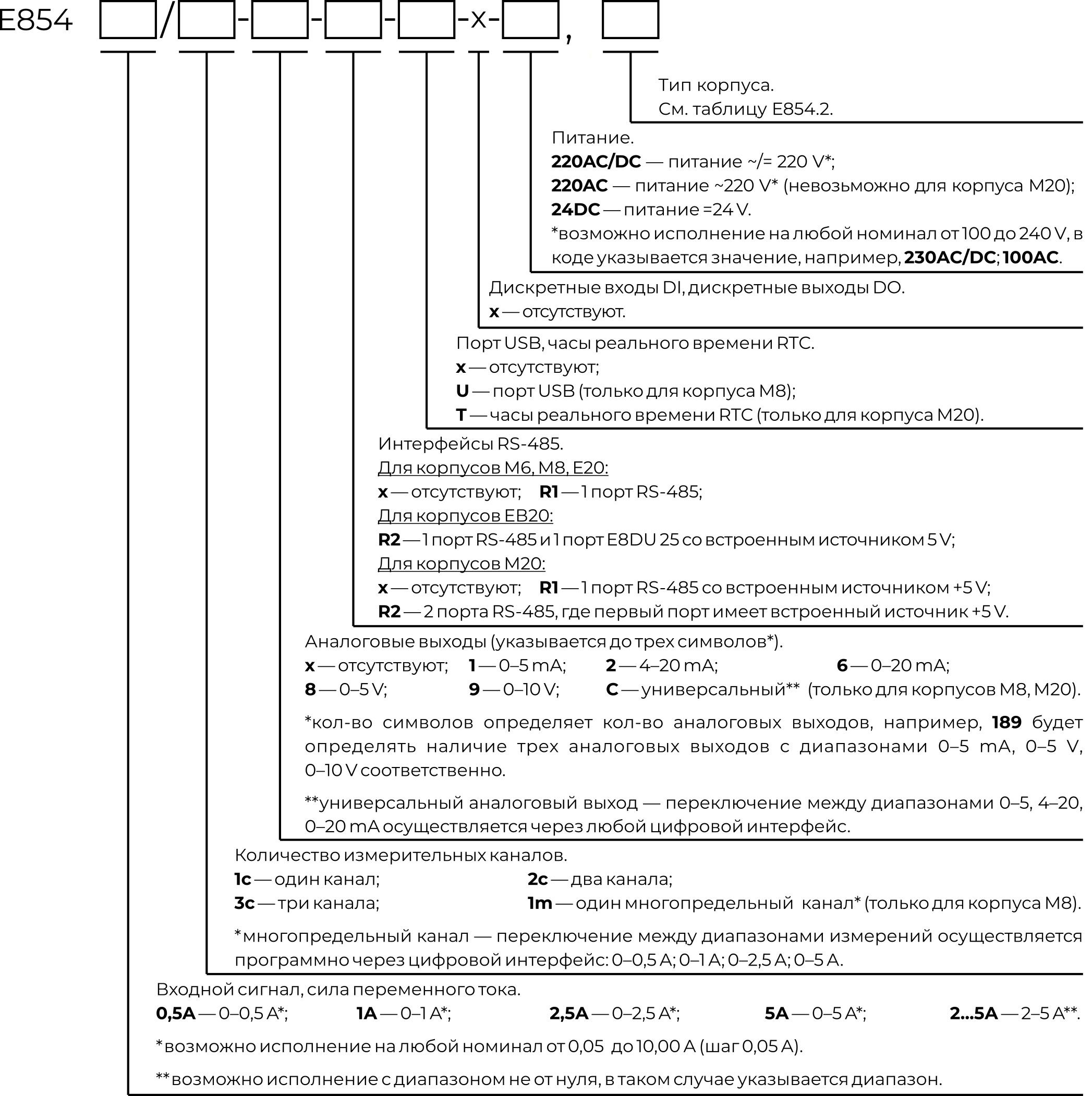

Схема кода условного обозначения преобразователей измерительных переменного тока Е854
В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра.
Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (код DIN‑35 для корпусов Е20 и ЕВ20), наличие E8DU, коэффициент трансформации по току.
Примеры кодов условного обозначения:
1) Преобразователь измерительный Е854, входной сигнал 0–5 А, один измерительный канал, аналоговый выход 4–20 mA, питание от сети ~220 V, корпус М6:
E854 5A/1c-2-х-х-х-220AC, М6
2) Преобразователь измерительный Е854, входной сигнал 0–5 А, один измерительный канал, один порт RS-485, питание универсальное ~/=220 V, корпус Е20, коэффициент трансформации Ктт = 100/5:
E854 5A/1c-R1-220AC/DC, Е20, 100/5
3) Преобразователь измерительный Е854, входной сигнал 0–5 А, три измерительных канала, три аналоговых выхода 4–20 mA, два порта RS-485, питание универсальное ~/=220 V, корпус М20, внешнее трехстрочное показывающее устройство с габаритами 120х120х138 mm и индикацией каждой строки соответственно желтого, зеленого и красного цветов, питание индикации универсальное ~/=220 V:
E854 5A/3c-222-R2-220AC/DC, М20, Е8DU 3P-YGR-220AC/DC
Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства.
Внешние показывающие устройства E8DU
Е8DU 25-G-5DC126x51x30 mm
E8DU 3Е98x98x138 mm
E8DU 3P120x120x138 mm
Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.
Внешние показывающие устройства Е8DU 3Е и Е8DU 3Р могут быть подключены к измерительному преобразователю в корпусе М20. Устройства имеют различные исполнения в соответствии с кодом условного обозначения. Провода для подключения в комплекте не поставляются.
Схема кода условного обозначения внешних показывающих устройств Е8DU 3Е, Е8DU 3Р
Пример кода условного обозначения преобразователя измерительного переменного тока Е854 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего номинальное значение входного сигнала 1 А, один измерительный канал, один аналоговый выход 4–20 mA, порт RS-485, порт для внешнего показывающего устройства, питание прибора от сети ~220 V, корпус прибора ЕВ20, внешнее показывающее устройство с индикацией зеленого цвета:
E854 1A/1c-2-R2-220AC, ЕВ20, Е8DU 25-G-5DC
Пример кода условного обозначения преобразователя измерительного переменного тока Е854 с внешним показывающим устройством Е8DU 3P, имеющего номинальное значение входного сигнала 5 А, три измерительных канала, три аналоговых выхода 4–20 mA, два порта RS-485, питание прибора универсальное ~/=220 V, корпус прибора М20, внешнее трехстрочное показывающее устройство с габаритами 120х120х138 mm и индикацией каждой строки соответственно желтого, зеленого и красного цветов, питание индикации универсальное ~/=220 V:
E854 5A/3c-222-R2-220AC/DC, М20, Е8DU 3P-YGR-220AC/DC
