Е848 — преобразователи измерительные активной мощности переменного тока, ООО «Энерго-Союз»

• Описание

Преобразователи измерительные Е848 предназначены для измерения активной мощности переменного тока и линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока.

Схема подключения преобразователей измерительных Е848, в зависимости от исполнения, может быть трехпроводная, двухэлементная или четырехпроводная, трехэлементная.

Подключение приборов производится непосредственно или через измерительные трансформаторы тока и/или напряжения.

Таблица Е848.1 – Основные характеристики преобразователей измерительных.

Входной сигнал
Основная приведенная погрешность	±0.5 %
Номинальное значение входного сигнала линейного напряжения переменного тока	Может быть любым от 50 до 230 V (шаг 1 V), при питании от измерительной цепи; Может быть любым от 50 до 400 V (шаг 1 V), при питании от внешнего источника.
Диапазон измерений входного сигнала линейного напряжения переменного тока	От 0.8·Uном до 1.2·Uном, при питании от измерительной цепи; От 0 до 1.2·Uном, при питании от внешнего источника.
Номинальное значение входного сигнала силы переменного тока	Может быть любым от 0.05 до 10 А (шаг 0.05 А)
Диапазон измерений входного сигнала силы переменного тока	От 0 до Iном, прибор сохраняет свои метрологические характеристики в режиме перегрузки (до 1.5·Iном)
Диапазон изменений частоты входного сигнала	45–65 Hz
Кратковременная максимальная перегрузка по входному току	20·Iном, не более 0.5 s
Кратковременная максимальная перегрузка по входному напряжению	1.5·Uном, не более 0.5 s
Гальваническая развязка	Между корпусом и цепями входов, выходов, питания
Аналоговые выходы
Количество аналоговых выходов	1 шт.
Диапазон изменения выходного сигнала	Силы постоянного тока: 0–5 mA, диапазон сопротивления нагрузки 0–3 kΩ; 0–2.5–5 mA, диапазон сопротивления нагрузки 0–3 kΩ; -5–0–5 mA, диапазон сопротивления нагрузки 0–3 kΩ; 0–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ; 0–10–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ; 4–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ; 4–12–20 mA, диапазон сопротивления нагрузки 0–0.5 kΩ; Напряжения постоянного тока: 0–5 V, диапазон сопротивления нагрузки 1–100 kΩ; -5–0–5 V, диапазон сопротивления нагрузки 1–100 kΩ; 0–10 V, диапазон сопротивления нагрузки 2–100 kΩ; -10–0–10 V, диапазон сопротивления нагрузки 2–100 kΩ.
Время установления выходного аналогового сигнала	Не более 0.5 s (с опцией быстродействия — не более 100 ms)
Интерфейсы RS-485
Отсутствуют
Порт USB, часы реального времени RTC
Отсутствуют
Дискретные входы и выходы
Отсутствуют
Питание
Универсальное питание АС/DC	85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V)
Напряжение переменного тока АС	0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V)
Напряжение постоянного тока 24DC	18…36 V= (Uном = 24 V)
Питание от измерительной цепи	0.8·Uном…1.2·Uном (возможно исполнение на любой номинал от 50 до 230 V)
Потребляемая мощность
От цепи питания	Не более 5 V·A
От цепи входного сигнала	См. руководство по эксплуатации
Условия эксплуатации
Температура окружающего воздуха	От -40 °С до +55 °С (относительная влажность до 95 % при 35 °С)
Устойчивость к механическим воздействиям	Группа N1 по ГОСТ 12997-84
Корпус
Габаритные размеры (Д x Ш x В)	Cм. в таблице Е848.2
Масса	Cм. в таблице Е848.2
Степень защиты оболочки	IP20
Способы крепления
Установка на DIN-рейку	Крепление на DIN‑рейку шириной 35 mm заказывается отдельно (код DIN-35)
Навесной монтаж	Имеются отверстия для крепления с помощью двух винтов
Надежность и гарантия
Межповерочный интервал	1 год в сфере законодательной метрологии; 8 лет вне сферы законодательной метрологии.
Гарантия	8 лет
Средний срок службы	30 лет

Таблица Е848.2 – Корпуса преобразователей измерительных и допустимые опции.

Внешний вид корпуса	Тип корпуса	Габаритные размеры, mm (масса, kg)	Схема подключения	Возможное питание	Схема подключения

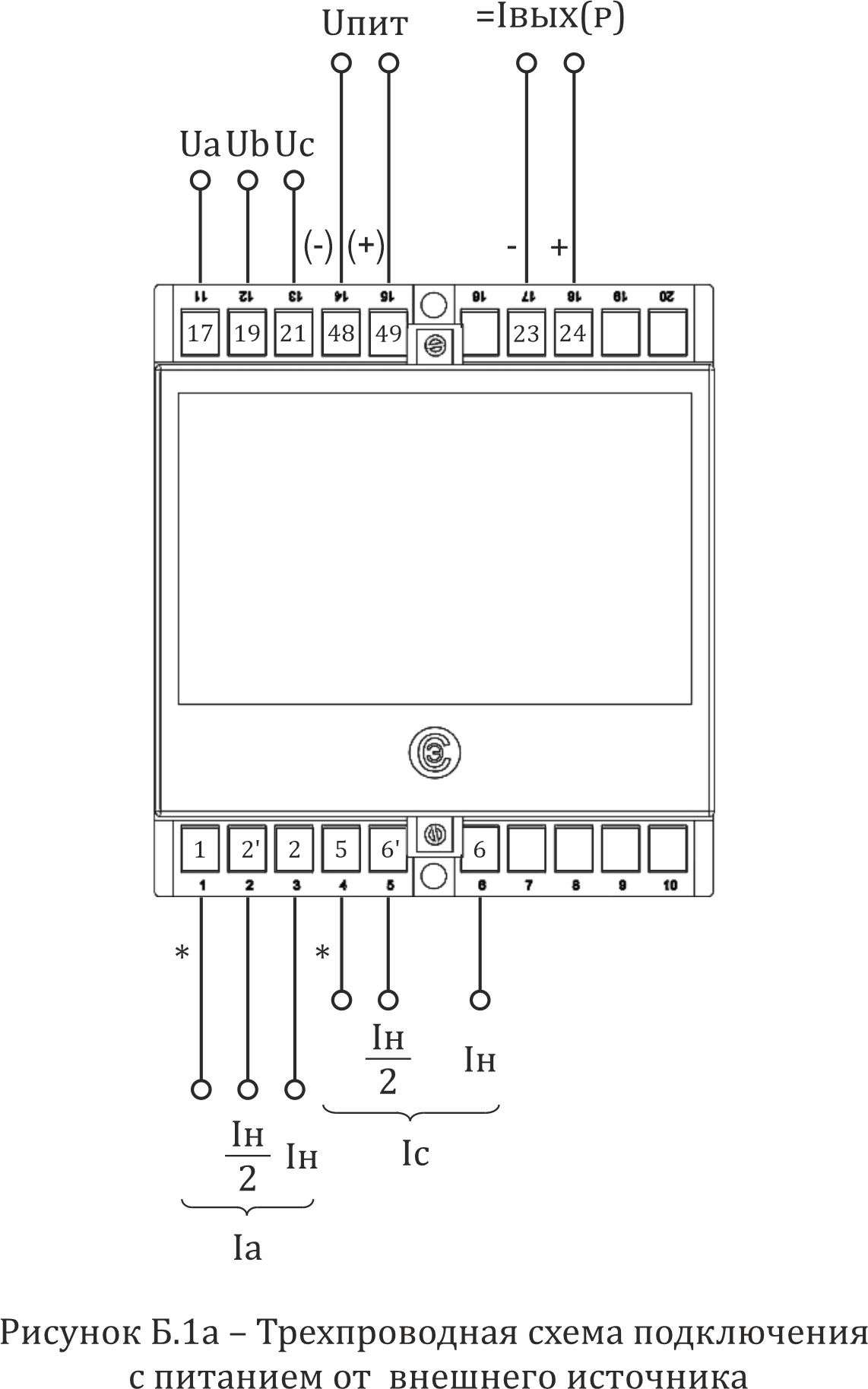

20-контактный малый	Е20	110×125×80 (1.50)	3w	220AC/DC1) 220AC1) 24DC IC2)	Рис. Б.1а

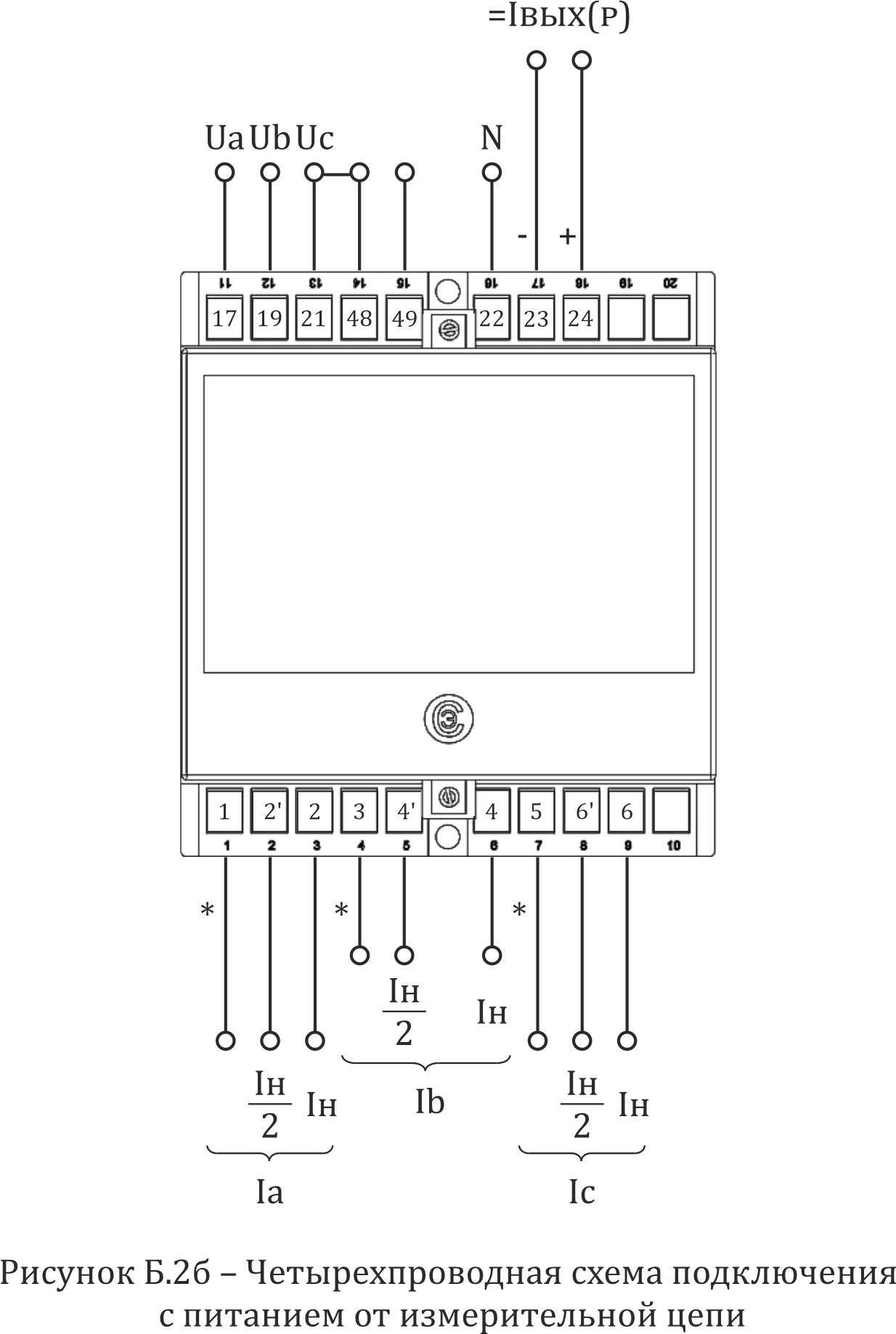

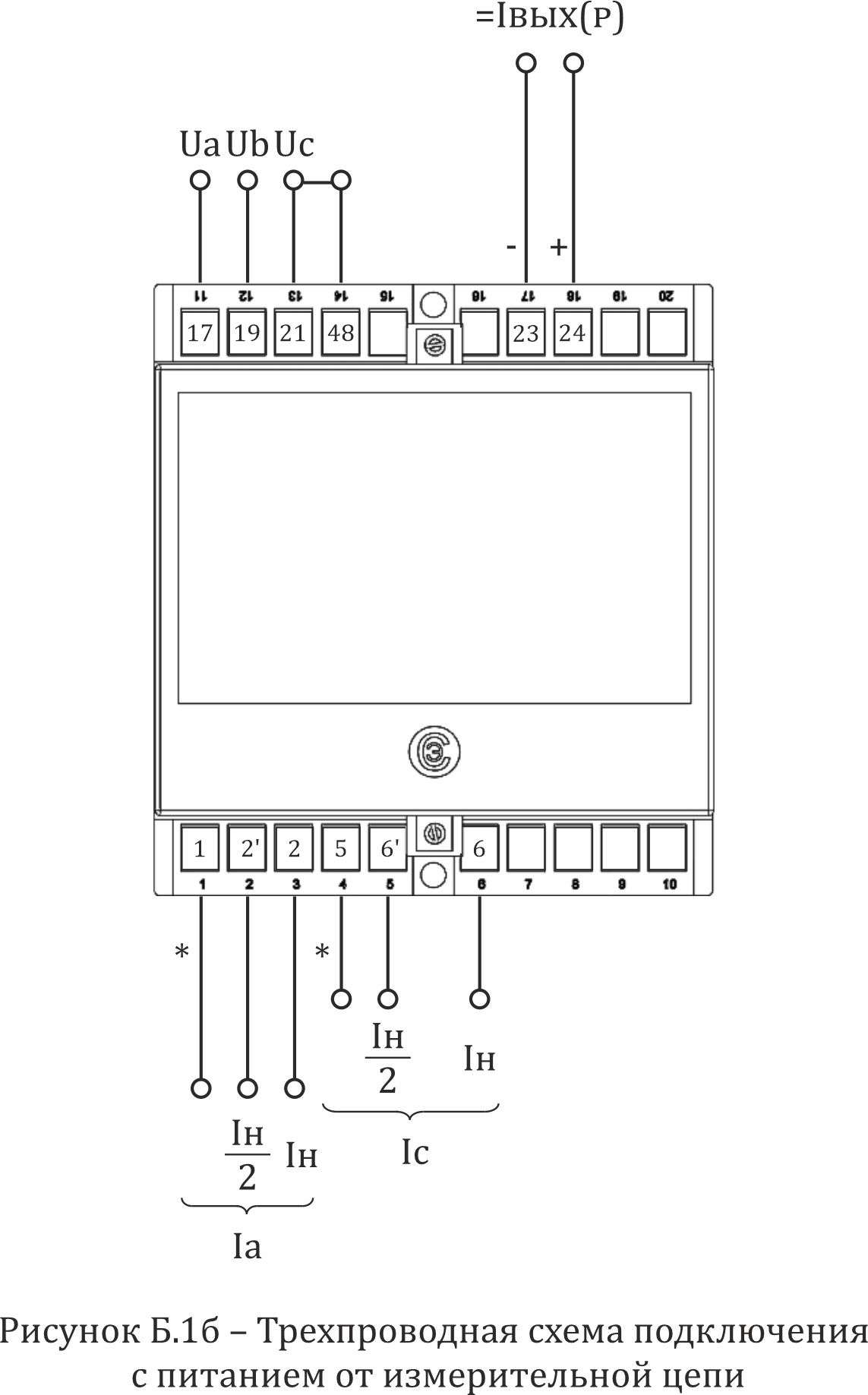

					Рис. Б.1б

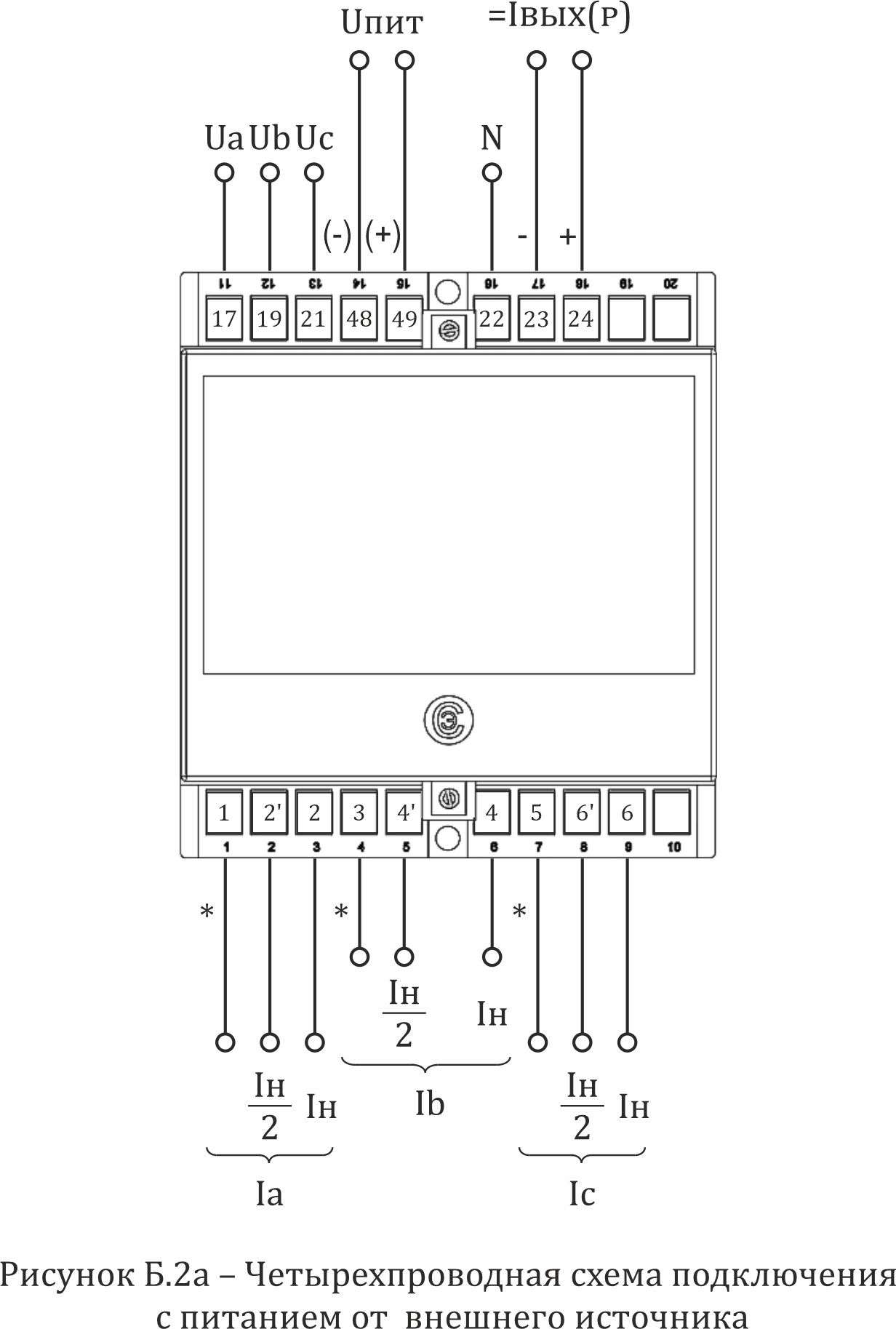

20-контактный высокий	ЕB20	110×125×132 (1.50)	4w		Рис. Б.2а
					Рис. Б.2б
Примечания: Номинальное значение напряжения питания может быть в диапазоне от 100 до 240 V. При питании от измерительной цепи диапазон входного сигнала по напряжению может быть только от 80 %·Uном до 120 %·Uном, например: 80–120 V, 176–264 V.

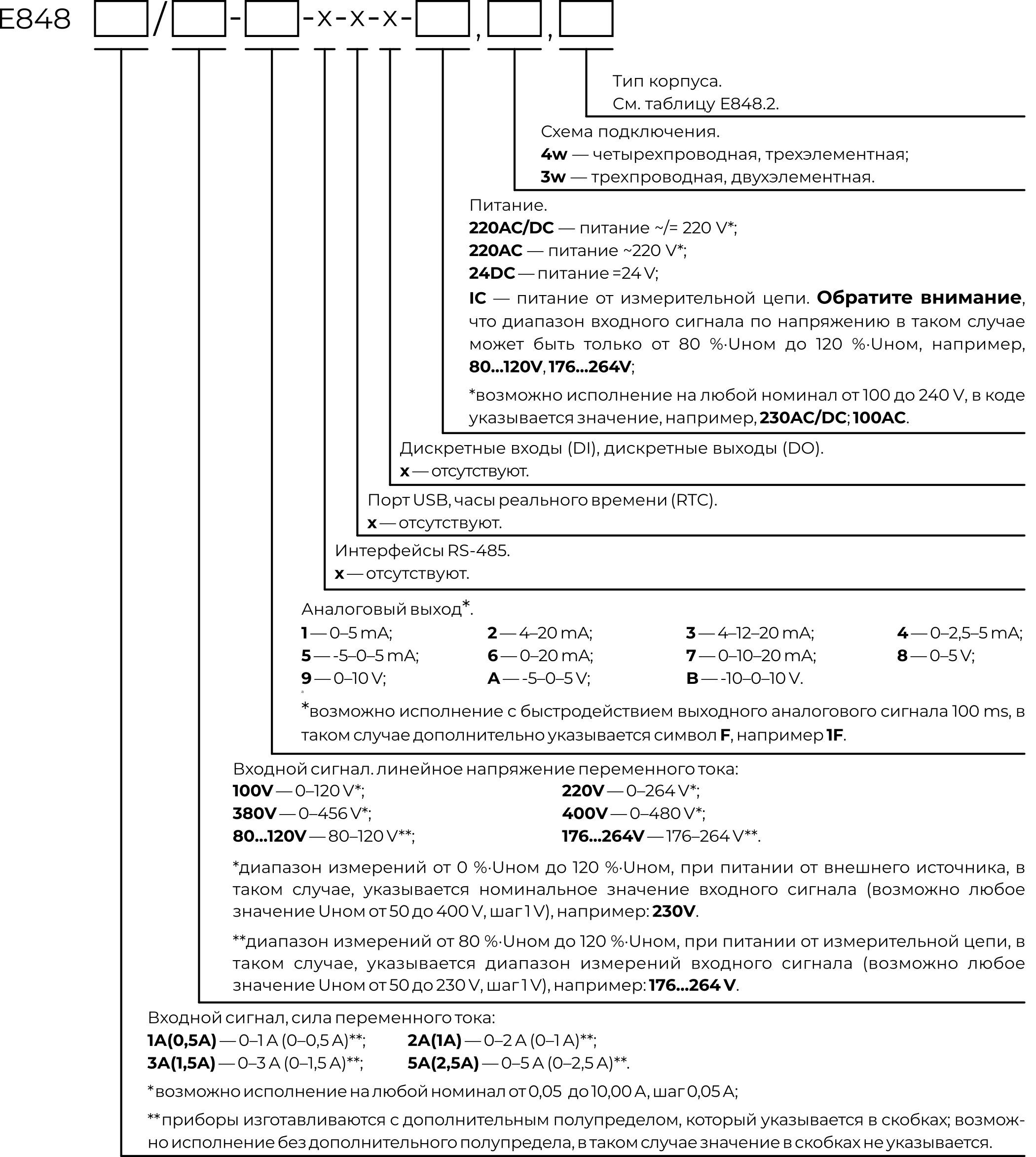

Схема кода условного обозначения преобразователей измерительных активной мощности переменного тока Е848

В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра.

Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35), коэффициент трансформации по току и (или) напряжению.

Примеры кодов условного обозначения:

1) Преобразователь измерительный Е848, входной сигнал 0–5 А (0–2.5 А), 0–120 V, аналоговый выход 4–20 mA, питание от сети ~220 V, трехпроводная схема подключения, корпус Е20:

E848 5A(2.5А)/100V-2-х-х-х-220AC, 3w, Е20

2) Преобразователь измерительный Е848, входной сигнал 0–5 А (0–2.5 А),0–120 V, аналоговый выход -5–0–5 mA, питание от сети ~220 V, трехпроводная схема подключения, корпус Е20:

E848 5A(2.5А)/100V-5-220AC, 3w, Е20

3) Преобразователь измерительный Е848, входной сигнал 0–5 А (0–2.5 А), 0–264 V, аналоговый выход 4–12–20 mA, питание от сети ~/=220 V, четырехпроводная схема подключения, корпус ЕВ20 с креплением на DIN-рейку:

E848 5A(2.5А)/220V-3-220AC/DC, 4w, ЕВ20, DIN-35
