Преобразователи измерительные Е843 предназначены для измерения напряжения переменного тока и линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока.
Выходной сигнал преобразователей измерительных Е843 прямо пропорционален средневыпрямленному значению входного сигнала.
Подключение приборов производится непосредственно или через измерительные трансформаторы напряжения.
Таблица Е843.1 – Основные характеристики
| Входной сигнал | |
| Количество измерительных каналов | 1 шт. |
| Основная приведенная погрешность | ±1.0 % |
| Диапазон измерений входного сигнала напряжения переменного тока |
|
| Диапазон изменений частоты входного сигнала | 45–65 Hz |
| Длительная максимальная перегрузка по входному напряжению | 1.2·Uном, не более 2 h |
| Кратковременная максимальная перегрузка по входному напряжению | 1.5·Uном, не более 0.5 s |
| Гальваническая развязка | Между корпусом и цепями входов, выходов |
| Аналоговые выходы | |
| Количество аналоговых выходов | 1 шт. |
| Диапазон изменения выходного сигнала | 0–5 mA, диапазон сопротивления нагрузки 1.1–1.3 kΩ |
| Время установления выходного аналогового сигнала | Не более 0.5 s |
| Питание | |
| Питание от измерительной цепи | Напряжение переменного тока от 0 до Uном |
| Потребляемая мощность | |
| От цепи входного сигнала | Не более 6.5 V·A (в зависимости от диапазона преобразования напряжения входного сигнала, см. руководство эксплуатации) |
| Условия эксплуатации | |
| Температура окружающего воздуха | От -40 °С до +55 °С (относительная влажность до 95 % при 35 °С) |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е843.2 |
| Масса | Cм. в таблице Е843.2 |
| Степень защиты оболочки | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Крепление на DIN‑рейку шириной 35 mm имеется на задней стенке корпуса |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет |
| Средний срок службы | 30 лет |
Таблица Е843.2 – Корпуса преобразователей измерительных и допустимые опции.
| КодВнешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
Схема подключения |
|---|---|---|---|
 20-контактный малый |
Е20 |  110×125×80 (1.5) |

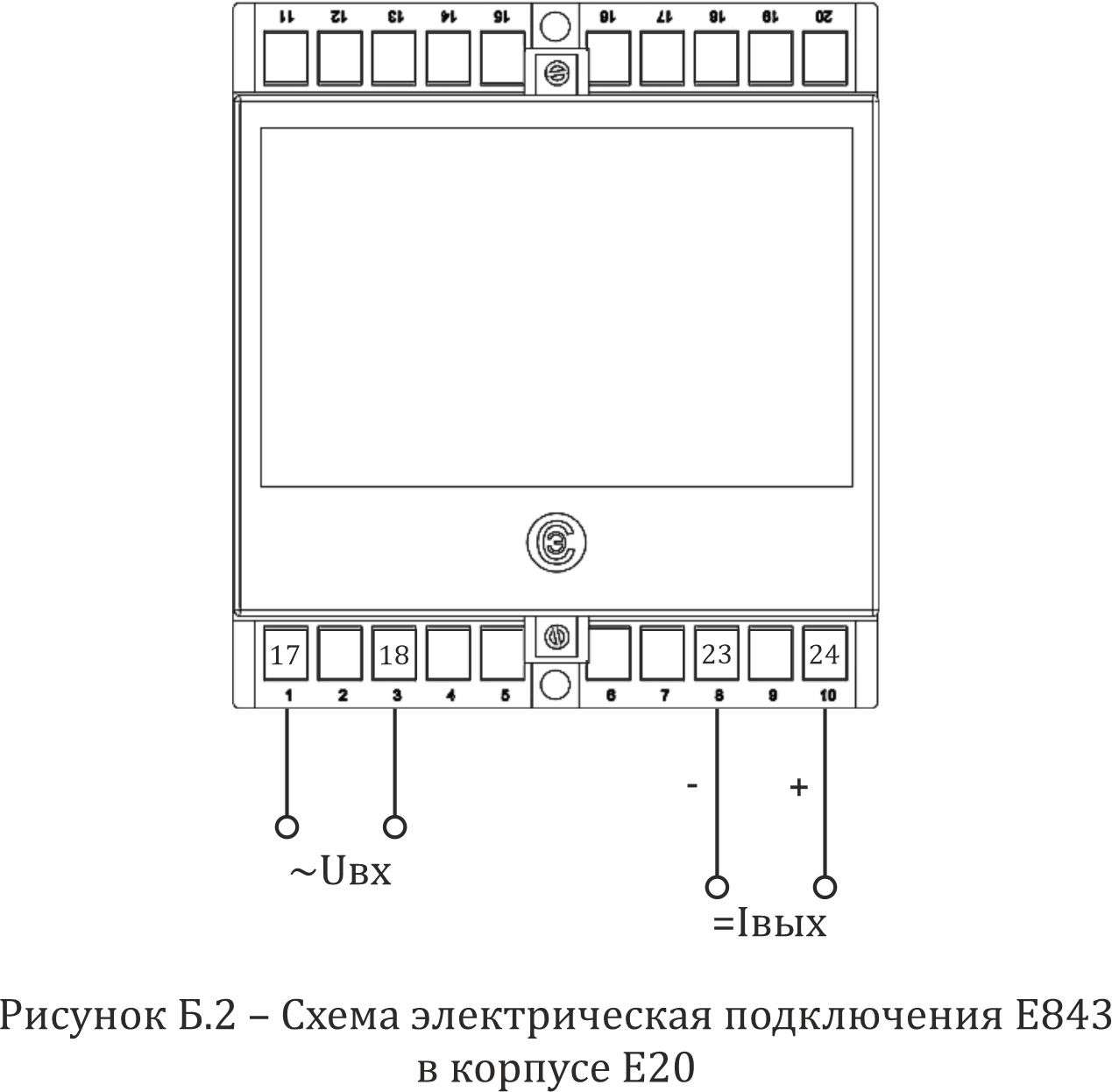

Рис. Б.1 |

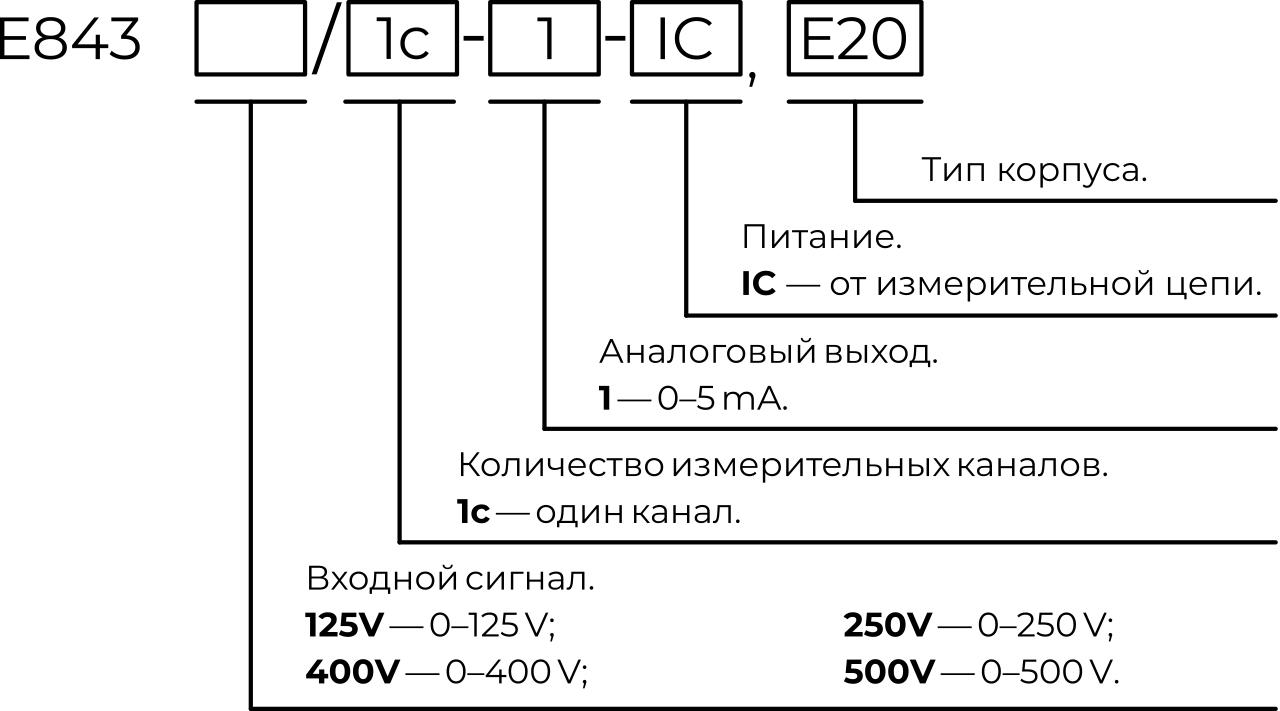

Схема кода условного обозначения преобразователей измерительных напряжения переменного тока Е843
