Преобразователи измерительные Е842 предназначены для измерения силы переменного тока и линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока.
Выходной сигнал преобразователей измерительных Е842 прямо пропорционален средневыпрямленному значению входного сигнала.
Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы тока.
Область применения: могут применяться для контроля токов электрических сетей и установок, имеющих рабочую область частот от 45 до 65 Hz и расширенную область частот от 65 до 1000 Hz.
Таблица Е842.1 – Основные характеристики
| Входной сигнал | |
| Количество измерительных каналов | 1 шт. |
| Основная приведенная погрешность | ±1.0 % |
| Диапазон измерений входного сигнала силы переменного тока |
|
| Диапазон изменений частоты входного сигнала |
|
| Длительная максимальная перегрузка по входному сигналу | 1.2·Iном, не более 2 h |
| Кратковременная максимальная перегрузка по входному сигналу | 20·Iном, не более 0.5 s |
| Гальваническая развязка | Между корпусом и цепями входов, выходов |
| Аналоговые выходы | |
| Количество аналоговых выходов | 1 шт. |
| Диапазон изменений выходного сигнала силы постоянного тока |
|
| Время установления выходного аналогового сигнала | Не более 0.5 s |
| Питание | |
| Питание от измерительной цепи | Силы переменного тока от 0 до Iном |
| Потребляемая мощность | |
| От цепи входного сигнала | Не более 1.0 V·A |
| Условия эксплуатации | |
| Температура окружающего воздуха | От -40 °С до +55 °С (относительная влажность до 95 % при 35 °С) |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е842.2 |
| Масса | Cм. в таблице Е842.2 |
| Степень защиты оболочки | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Крепление на DIN‑рейку шириной 35 mm имеется на задней стенке корпуса |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет |
| Средний срок службы | 30 лет |
Таблица Е842.2 – Корпуса преобразователей измерительных и допустимые опции.
| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
Диапазон изменений выходного аналогового сигнала, mA | Схема подключения |
|---|---|---|---|---|
 6-контактный |
М6 |  44×81×72 (0.25) |

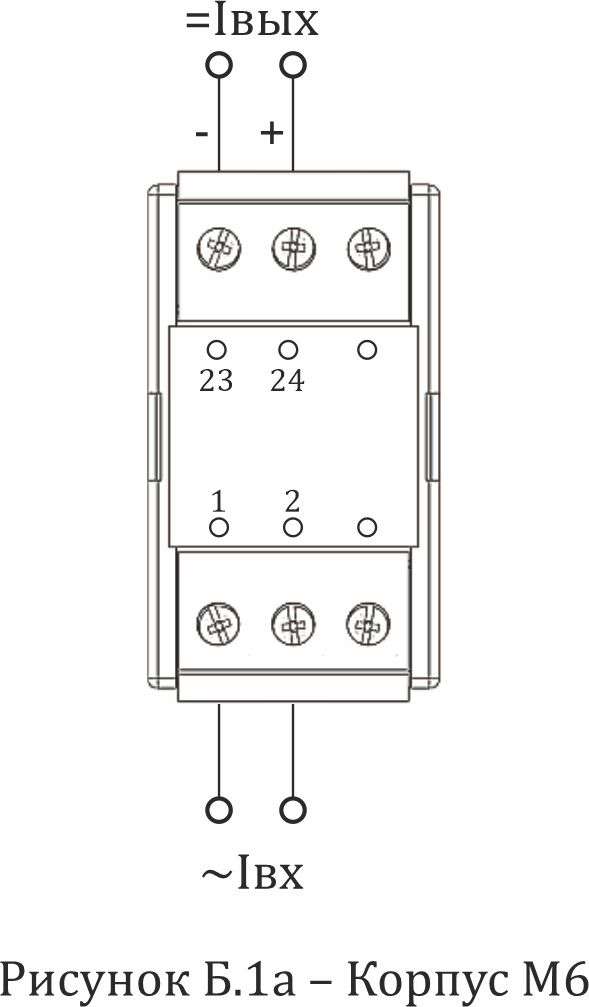

0-5 | Рис. Б.1а |
 8-контактный |
М8 |  55×81×72 (0.35) |

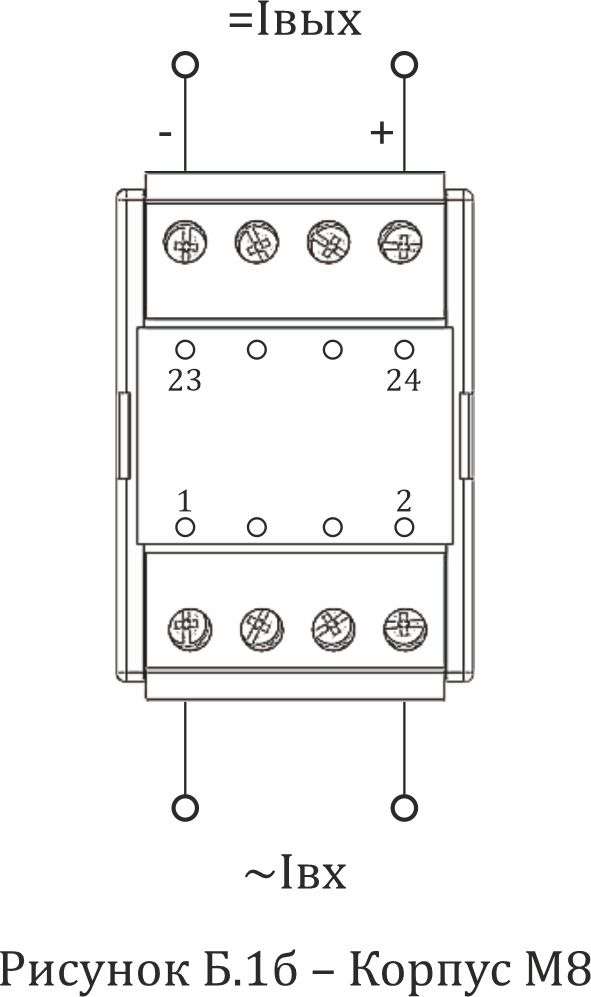

0-20 | Рис. Б.1б |

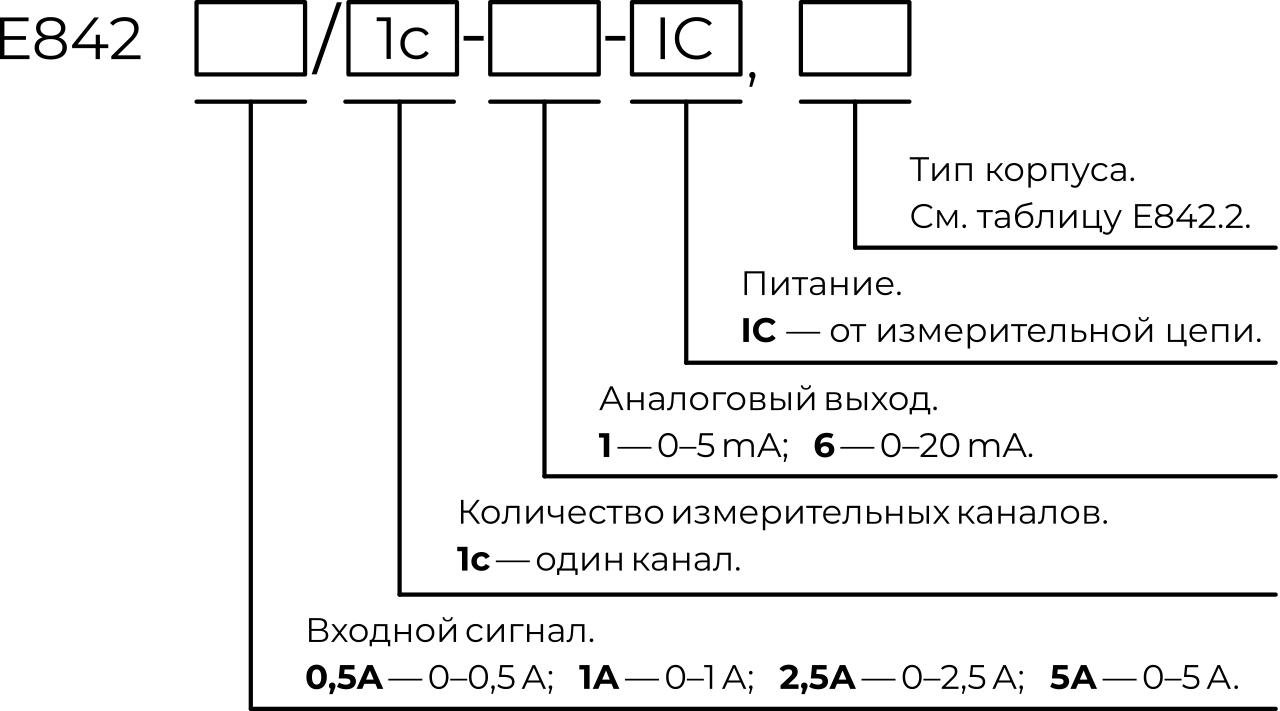

Схема кода условного обозначения преобразователей измерительных переменного тока Е842
Пример кода условного обозначения:
Преобразователь измерительный Е842, входной сигнал 0–5 А, один измерительный канал, аналоговый выход 0–20 mA, питание от измерительной цепи, корпус М8:
Е842 5А/1c-6-IC, М8
