Преобразователи измерительные Е827 предназначены для измерения силы переменного тока или напряжения переменного тока в рабочем режиме и (или) в режиме перегрузки и линейного преобразования входного сигнала в выходной сигнал силы переменного тока.

Таблица Е827.1 – Характеристики входных и выходных сигналов

Код	Входной сигнал			Выходной сигнал
	Диапазоны измерения		Номинальное значение	Диапазон изменения, mA		Нормирующее значение, mA		Сопротивление нагрузки, Ω
	В рабочем режиме	В режиме перегрузки		В рабочем режиме	В режиме перегрузки	В рабочем режиме	В режиме перегрузки	Класс точности
								0.25%	0.5%	1.0%
1A	0–1 A	–	1 A	0–5	–	5	–	300±30 1000±10	300±30 1000±30	300±30 1000±100
5A	0–5 A		5 A
10A	0–10 A		10 A					300±30
20A	–	0–20 A	1 A	–	0–5	–	5
40A		0–40 A	1 A
50A		0–50 A	1 A
100A		0–100 A	5 A
1A/20A	0–1 A	1–20 A	1 A	0–5	5–100	5	100	10 – 70 300±30
5A/50A	0–5 A	5–50 A	5 A					10–70
5A/100A	0–5 A	5–100 A	5 A		5–50		50	10–70 300±30
1A5A/20A100A	0–1 A 0–5 A	1–20 A 5–100 A	1 A 5 A		5–100		100	10–70
100V400V	0–100 V 0–400 V	–	100 V 400 V		–		5	800±8	800±24	800±80
100V/130V	0–100 V	100–130 V	100 V		5.0–6.5		6.5	300±3 800±8 1000±10	300±9 800±24 1000±30	300±30 800±80 1000±100
220V/286V	0–220 V	220–286 V	220 V					800±8 1000±10	800±24 1000±30	800±80 1000±100
380V/494V	0–380 V	380–494 V	380 V
400V/520V	0–400 V	400–520 V	400 V

Таблица Е827.2 – Основные характеристики

Входной сигнал
Количество каналов измерения	От 1 до 4 шт.
Основная приведенная погрешность	±0.25 % (±0.5 %, ±1.0 % по отдельному заказу)
Диапазон измерений входного сигнала	См. таблицу Е827.1
Кратковременная максимальная перегрузка по входному сигналу	Для преобразователей переменного тока: 30·Iном, не более 5 s Для преобразователей напряжения переменного тока: 3·Uном, не более 5 s (для 100 V, 220 V); 2·Uном, не более 5 s (для 380 V, 400 V).
Гальваническая развязка	Между корпусом и цепями входов, выходов, питания
Аналоговые выходы
Количество аналоговых выходов	От 1 до 4 шт. (равно количеству каналов)
Диапазон изменения выходного сигнала	См. таблицу Е827.1
Время установления выходного аналогового сигнала	Не нормируется
Питание
Питание от измерительной цепи	От нуля до верхнего значения входного сигнала (с учетом перегрузки)
Потребляемая мощность
Для преобразователей тока в рабочем режиме	Не более 1.0 V·A
Для преобразователей напряжения в рабочем режиме	Не более 4.0 V·A
Условия эксплуатации
Температура окружающего воздуха	От -40 °С до +55 °С (относительная влажность до 95 % при 35 °С)
Устойчивость к механическим воздействиям	Группа N1 по ГОСТ 12997-84
Корпус
Габаритные размеры (Д x Ш x В)	Cм. в таблице Е827.3
Масса	Cм. в таблице Е827.3
Степень защиты оболочки	IP20
Способы крепления
Установка на DIN-рейку	Крепление на DIN-рейку шириной 35 mm заказывается отдельно (код DIN-35)
Навесной монтаж	Имеются отверстия для крепления с помощью двух винтов
Надежность и гарантия
Межповерочный интервал	1 год в сфере законодательной метрологии; 8 лет вне сферы законодательной метрологии.
Гарантия	8 лет
Средний срок службы	30 лет

Таблица Е827.3 – Корпуса и допустимые опции.

Внешний вид корпуса	Тип корпуса	Габаритные размеры, mm (масса, kg)	Наименование	Количество каналов измерений(1)	Схема подключения

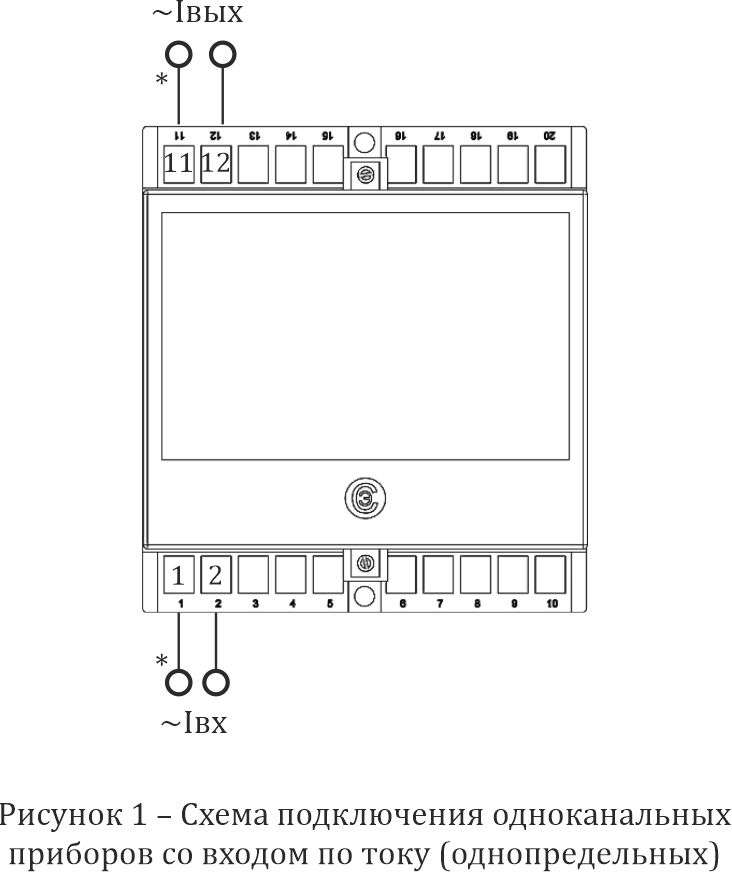

20-контактный малый	Е20	110×125×80 (1.4)	Е827 1А/1с-5mA-300-IC Е827 5A/1c-5mA-300-IC	1	Рис. 1

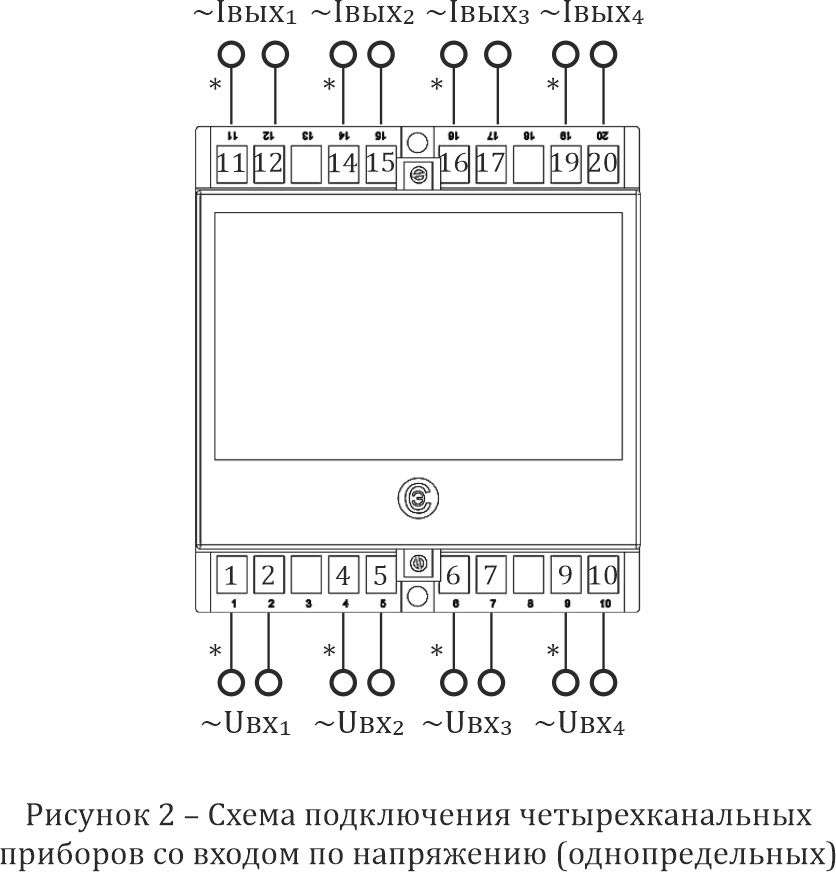

			Е827 100V/130V/4c-5mA-300-IC Е827 100V/130V/4c-5mA-800-IC Е827 100V/130V/4c-5mA-1000-IC	4	Рис. 2

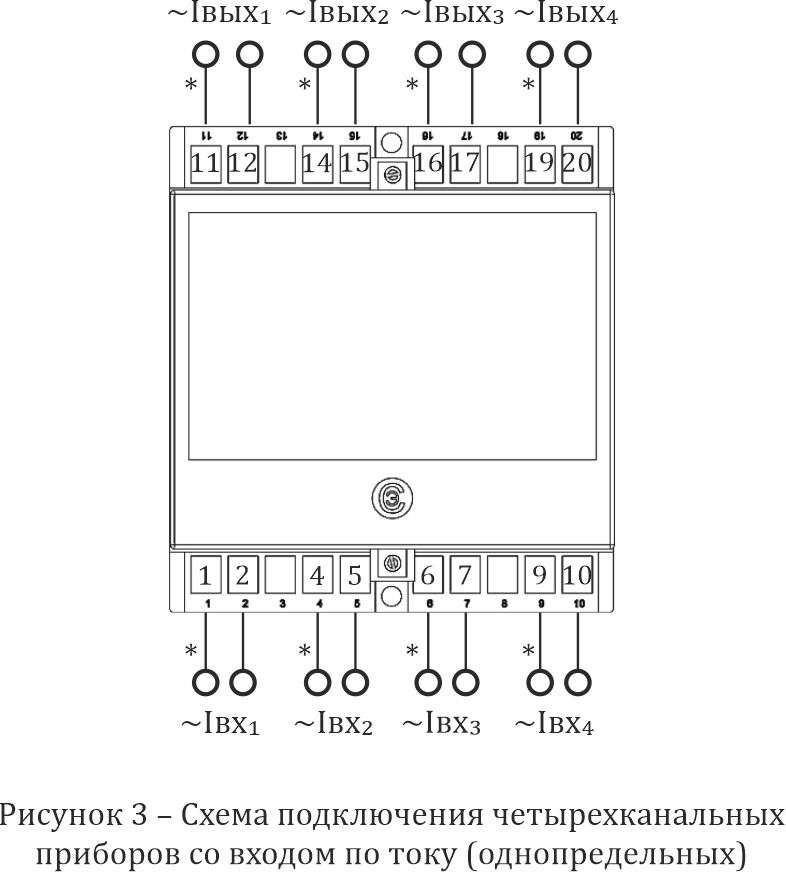

20-контактный высокий	ЕВ20	110×125×132 (1.4)	Е827 20A/4c-5mA-300-IC Е827 40A/4c-5mA-300-IC Е827 50A/4c-5mA-300-IC Е827 100A/4c-5mA-300-IC Е827 10А/4с-5mA-300-IC Е827 1А/20А/4c-5mA-70-IC Е827 5А/100А/4c-5mA-70-IC Е827 1А/4c-5mA-300-IC Е827 5А/4c-5mA-300-IC Е827 1А/20А/4c-5mA-300-IC Е827 5А/100А/4c-5mA-300-IC Е827 1А/4c-5mA-1000-IC Е827 5А/4c-5mA-1000-IC Е827 5А/50А/4c-5mA-70-IC	4	Рис. 3

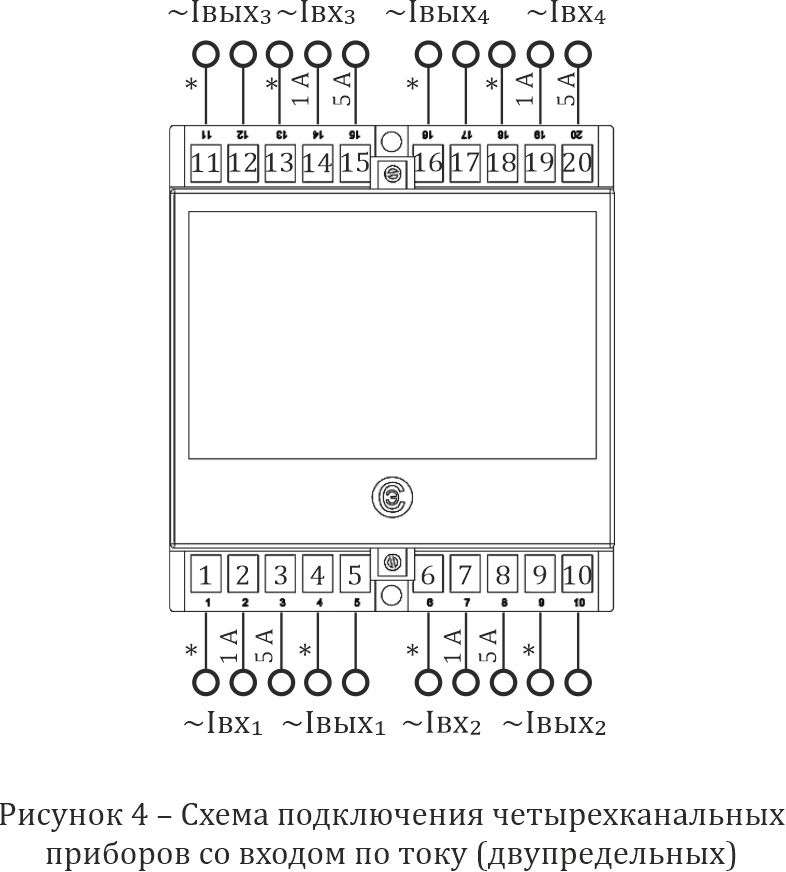

			Е827 1А5А/20А100А/4c-5mA-70-IC	4	Рис. 4
			Е827 100V400V/4c-5mA-800-IC	4	Рис. 5
			Е827 220V/286V/4c-5mA-800-IC Е827 380V/494V/4c-5mA-800-IC Е827 220V/286V/4c-5mA-1000-IC Е827 380V/494V/4c-5mA-1000-IC	4	Рис. 2
Примечания: Количество каналов измерений, указанное в таблице, изготавливается по умолчанию. Индивидуально, есть возможность изготовления количества каналов отличного от указанного количества в таблице. В таком случае корпус, в котором будет изготовлен ИП согласовывается с заказчиком отдельно.

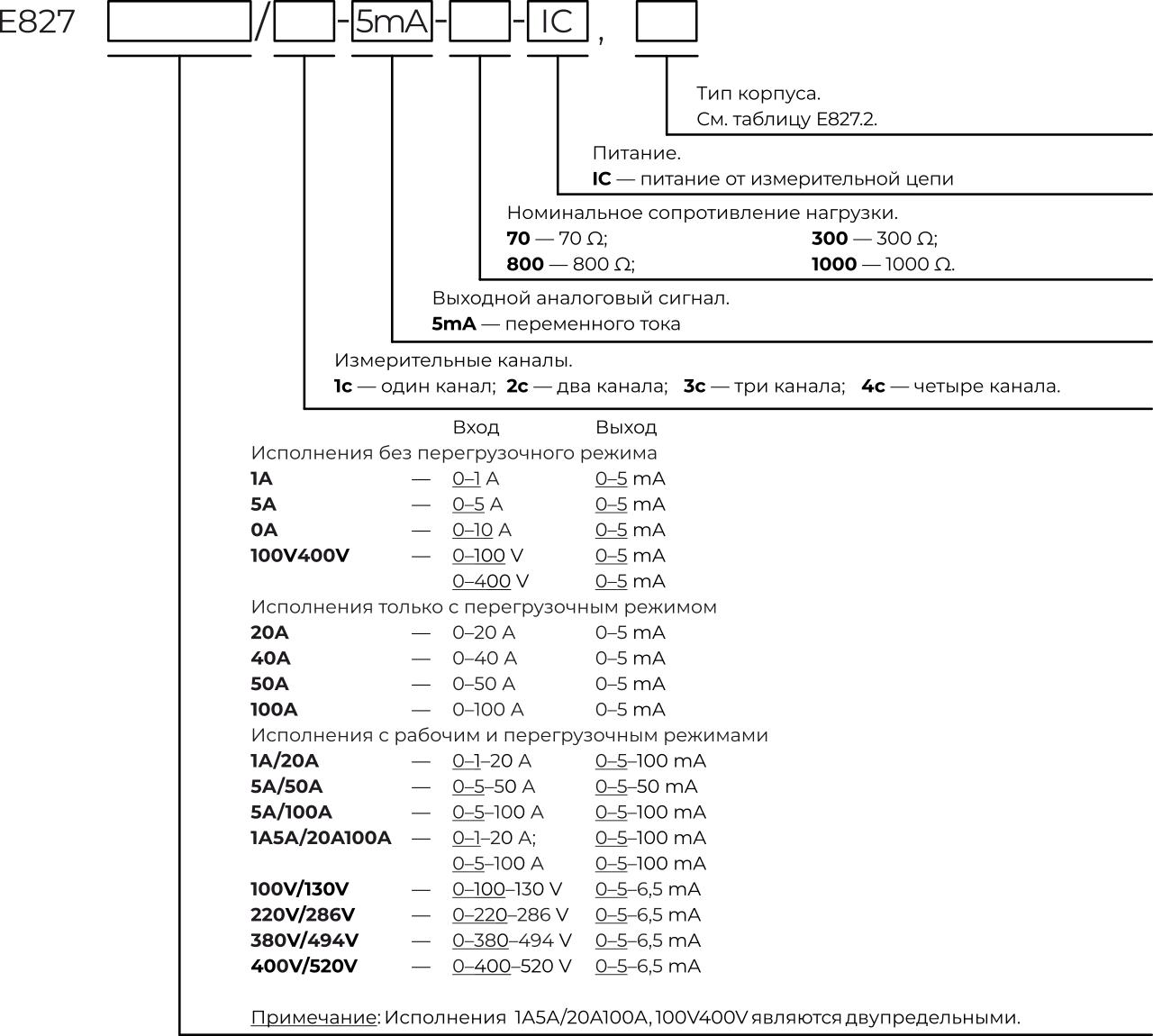

Схема кода условного обозначения преобразователей измерительных переменного тока и напряжения переменного тока Е827

Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (код DIN‑35).

Примеры кодов условного обозначения:

1) Преобразователь измерительный Е827, входной сигнал 0–5 А в рабочем режиме и 5–100 А в режиме перегрузки, 4 измерительных канала, 4 выходных аналоговых сигнала 0–5 mA в рабочем режиме и 5–100 mА в режиме перегрузки, сопротивление нагрузки 70 Ω, корпус ЕВ20:

Е827 5A/100А/4с-5mA-70-IC, ЕВ20

2) Преобразователь измерительный Е827, входной сигнал 0–100 V в рабочем режиме и 100–130 V в режиме перегрузки, 4 измерительных канала, класс точности 0.5, 4 выходных аналоговых сигнала 0–5 mA в рабочем режиме и 5–6.5 mА в режиме перегрузки, сопротивление нагрузки 800 Ω, корпус Е20:

Е827 100V/130V/4с-5mA-800-IC, класс 0.5, Е20
