ДУО0-РВо(д) 0

ДУО0-РВо(д) 0,35 – R1/2.В2 – «Аква-Гефест», Гефест

Для оформления заявки, нажмите на кнопку «Добавить к КП» на требуемом товаре.
После добавления всех товарных позиций, перейдите на страницу Запрос КП и оставьте контактные данные.

Добавить к КП

Артикул: atm-0010146
Категория:

rvt.png   Модели для REVIT

ОРОСИТЕЛИ «АКВА-ГЕФЕСТ» К=0,35/66,3/4,6​​

​​Обозначение

ДУО0-РВо(д) 0,35-R1/2.В2 – «Аква-Гефест»​

Общее описание

Спринклерные и дренчерные оросители изготавливаются в исполнении для установки как розеткой вниз, так и розеткой вверх. Зона орошения представлена на рисунке.

Сертификация

Сертификат соответствия техническому регламенту о требованиях пожарной безопасности (№123-ФЗ) С-RU.ПБ97.В.00763 (срок действия – до 14.06.2022).


Проектные параметры

Защищаемая площадь               12 м2


Технические характеристики

Коэффициент производительности 0,35
Диаметр выходного отверстия 9,4 мм
Рабочее давление для воды
Рабочее давление для пены 		 0,1-1,0 МПа
0,15-1,0 МПа
 Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,1 МПа  0,092
 Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,3 МПа  0,121
 Интенсивность орошения пеной при высоте установки 2,5 м и давлении 0,15 МПа  0,110
 Интенсивность орошения пеной при высоте установки 2,5 м и давлении 0,3 МПа  0,150
Присоединительная резьба 1/2 дюйма
Габаритные размеры, до 60х42 мм
Масса распылителя 0,08 кг
К – фактор, GPM/PSI½ (LPM/bar½) 4,0 (57)


Обозначение

Монтажное положение: вверх
Спринклер СУ00-РВо(д)0,35 – R1/2 / P57 (68, 79, 93). B2 – «Аква-Гефест»
Дренчер ДУО0-РВо(д) 0.35 — R1/2 . B2 – «Аква-Гефест»
Монтажное положение: вниз
Спринклер СУ00-РНо(д)0,35 – R1/2 / P57 (68, 79, 93). B2 – «Аква-Гефест»
Дренчер ДУО0-РНо(д) 0.35 — R1/2 . B2 – «Аква-Гефест»

График зависимости интенсивности орошения от давления при применении воды и водных растворов с коэффициентом производительности К = 0,35 на защищаемой площади 12м2

 Высота установки оросителей 2,5 м

График вода К = 0,35.png

График зависимости интенсивности орошения от давления при применении пенных растворов с коэффициентом производительности К = 0,35 на защищаемой площади 12м2

График пена К = 0,35.png

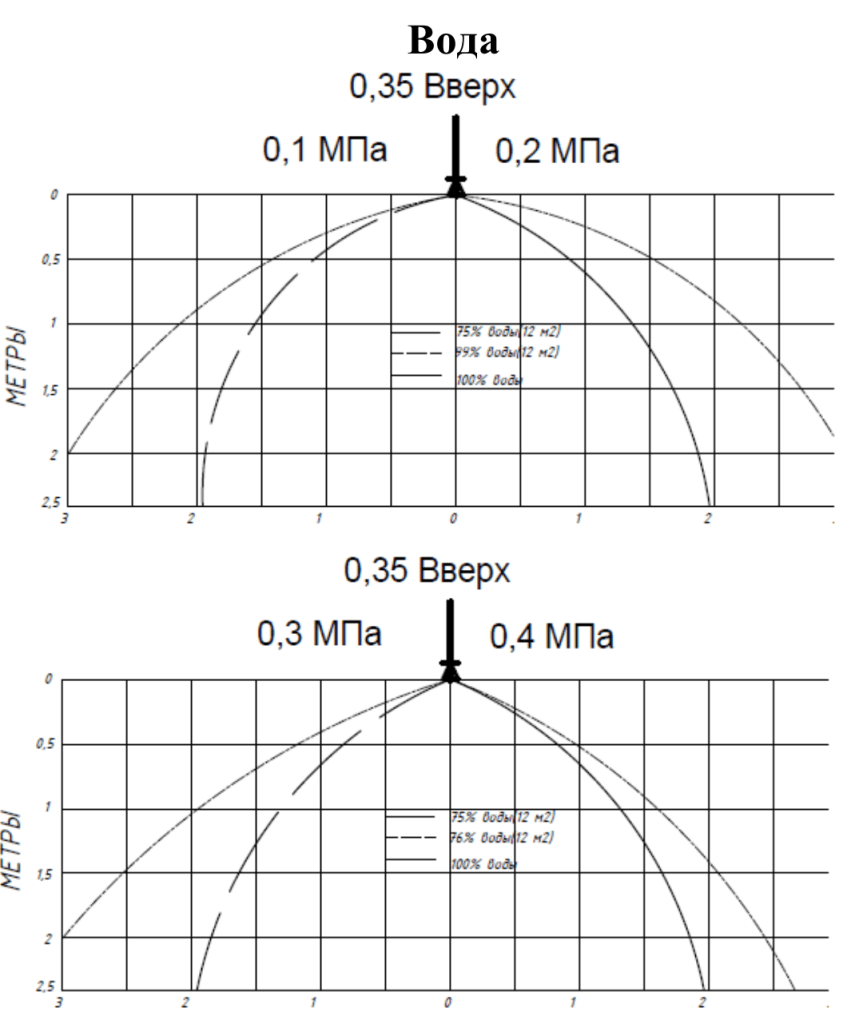

Эпюра интенсивности орошения водой для оросителей с коэффициентом производительности К = 0,35/66,3/4,6​​ установкой вверх (0,1 и 0,2 МПа) и (0,3 и 0,4 МПа)

Высота установки оросителей 2,5 м

0,35 эпюры вода вверх.png

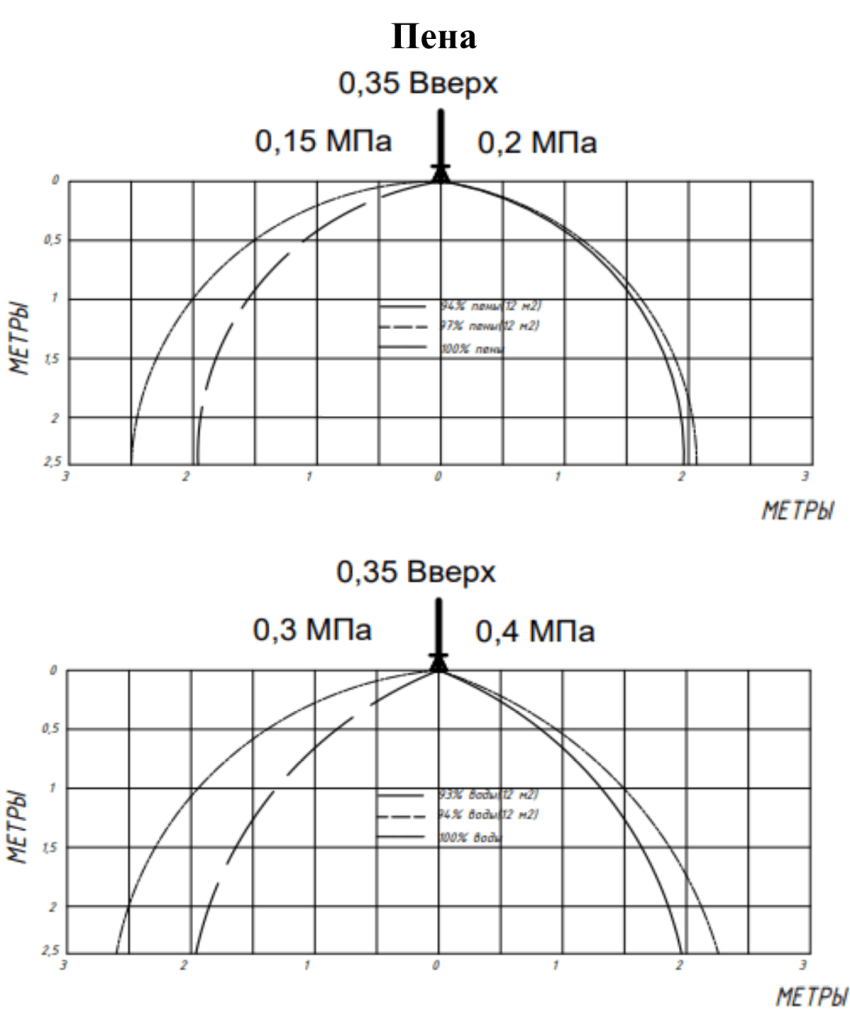

Эпюра интенсивности орошения пеной для оросителей с коэффициентом производительности К = 0,35/66,3/4,6​​ установкой вверх (0,1 и 0,2 МПа) и (0,3 и 0,4 МПа)

Высота установки оросителей 2,5 м

0,35 эпюры пена вверх.png


​

Покупая ДУО0-РВо(д) 0,35 – R1/2.В2 – «Аква-Гефест», Гефест у нас Вы можете быть спокойны, так как мы даём гарантию и минимальную цену товара.

Если у Вас возникли вопросы, Вы всегда можете связаться с нами, для получения более подробной информации об интересующем Вас товаре.

Если у Вас есть потребность купить данный товар, добавьте его к запросу КП (Коммерческое предложение) и укажите Вашу почту для обратной связи или же отправьте Ваш список Нам.

Производим доставку по всему Казахстану в минимальные сроки.

Для оптовых покупателей действуют скидки.

Если нашли товар дешевле чем у нас, сообщите нам об этом. И мы постараемся снизить цену.

Сайты нашей компании tehatm.kz и atm.kz

Производитель:

Гефест;
Габаритные размеры:

56 х 43 мм;
Диаметр выходного отверстия:

10,4 мм;
Диапазон рабочего давления для воды:

0,1–1,0 МПа;
Диапазон рабочего давления для пены:

0,15–1,0 МПа;
Дренчер или спринклер:

Дренчер;
Защищаемая площадь:

12 м2;
К-фактор, GPM/PSI (LPM/bar):

4,6 (66,3);
Коэффициент тепловой инерционности:

с колбой 3 мм, не более 50, с колбой 5 мм, не более 80;
Модель:

ДBО0-РВо(д) 0,35-R1/2.В2 Аква-Гефест;
Направление ОТВ:

Вверх;
Присоединительная резьба:

1/2 дюйма;
Рабочее давление:

0,1-1,0 МПа;
Тип изделия:

Ороситель общего назначения;
