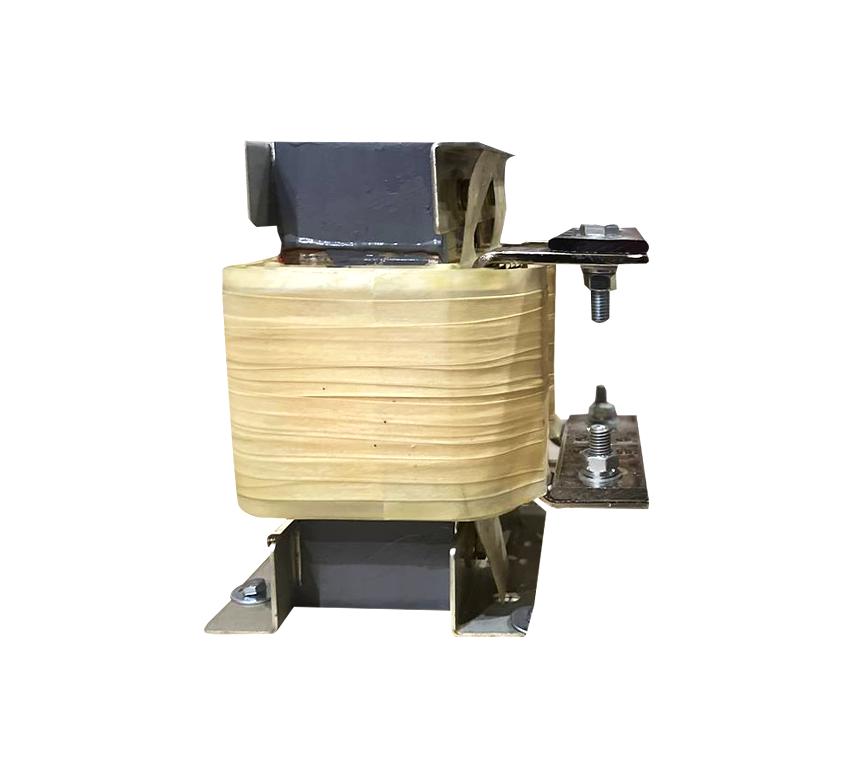

Дроссели DC представляют собой индуктивность, в виде электромагнитных катушек с магнитопроводами. Принцип действия основан на свойстве сглаживания импульсных напряжений и пульсаций токов в звене постоянного тока преобразователя частоты.
Система обозначения
1. Серия
2. Номинальный ток, А
3. Номинальное напряжение на входе звена постоянного тока, В
4: 380 ± 15% (400)
6: 660 ± 10% (690)
Массогабаритные характеристики дросселей
| Ш, мм | В, мм | Г, мм | d, мм | Вес, кг |
|---|---|---|---|---|
| 255 | 285 | 263 | 11 | 35 |
Массогабаритные характеристики дросселей могут отличаться в зависимости от партии выпуска.
Схема габаритных размеров
Схема подключения
