Предназначены для визуального отображения значений измеряемых величин, поступающих в виде цифрового кода от ЦП 9010, ЦП 9010У или ЦП 9010М. Получение измеренных значений осуществляется с использованием порта RS-485. Управление прибором осуществляется по порту RS-485 в соответствии с протоколом обмена данными «Энерго-Союз».
По количеству одновременно отображаемых параметров приборы могут быть изготовлены с однострочным, двустрочным, трехстрочным показывающим устройством (далее ПУ) для отображения одного, двух и трех параметров соответственно.
Таблица ЦП9010ПУ.1 – Характеристики приборов.
| Цвет индикаторов (один из возможных вариантов для каждой строки): | зелёный/красный/жёлтый |
| Питание осуществляется по одному из следующих вариантов: | |
| – от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц без гальванической связи с цепями управления (по заказу номинальное значение может быть 230 В); | |
| – от источника напряжения переменного тока от 85 до 264 В частой 50 Гц с номинальным значением 220 В или от источника постоянного тока от 120 до 300 В с номинальным значением 220 В без гальванической связи с цепями управления; (по заказу номинальное значение может быть 230 В) | |
| – от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В без гальванической связи с цепями управления; | |
| – от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В с гальванической связью с цепями управления; | |
| – от источника напряжения постоянного тока от 4.5 до 5.5 В с номинальным значением 5 В без гальванической связи с цепями управления; | |
| – от источника напряжения постоянного тока от 4.5 до 5.5 В с номинальным значением 5 В с гальванической связью с цепями управления. | |
| Мощность, потребляемая от внешнего источника питания не более | 6 В·А |
| Габаритные размеры (Д x Ш x В) не более: | |
| – для ЦП 9010ПУР | 120х120х138 мм |
| – для ЦП 9010ПУЕ | 98x98x138 мм |
| Масса не более | 1.0 кг |
| Диапазон рабочих температур | от -40 до +50 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | нет |
| Гарантийный срок эксплуатации | 18 месяцев |
При заказе необходимо указывать тип, конструктивное исполнение, количество одновременно отображаемых параметров, вид питания.

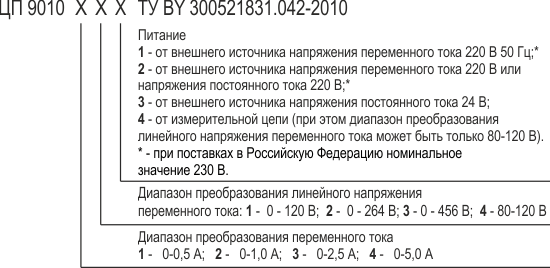

Схема кода условного обозначения блоков показывающих устройств ЦП 9010ПУ
Таблица ЦП9010ПУ.2 – Отображаемые параметры приборов.
| Контр. параметр | Описание отображаемых параметров |
|---|---|
| IA | Действующее значение тока фазы A |
| IC | Действующее значение тока фазы C |
| UAB | Действующее значение междуфазного напряжения A-B |
| UBC | Действующее значение междуфазного напряжения B-C |
| UCA | Действующее значение междуфазного напряжения C-A |
| P | Активная мощность трехфазной системы |
| Q | Реактивная мощность трехфазной системы |
| S | Полная мощность трехфазной системы |
| ƒ | Частота сети |
| cos φ | Коэффициент мощности Кp |
| IB | Действующее значение тока фазы B |
| I0 | Действующее значение тока нулевой последовательности |
| UA | Действующее значение напряжение фазы A, фазное |
| UB | Действующее значение напряжение фазы B, фазное |
| UC | Действующее значение напряжение фазы C, фазное |
| U0 | Действующее значение междуфазного напряжения нулевой последовательности |
| PA | Активная мощность по фазе A |
| PB | Активная мощность по фазе B |
| PC | Активная мощность по фазе C |
| QA | Реактивная мощность по фазе A |
| QB | Реактивная мощность по фазе B |
| QC | Реактивная мощность по фазе C |
| SA | Полная мощность по фазе A |
| SB | Полная мощность по фазе B |
| SC | Полная мощность по фазе C |
| cos φA | Коэффициент мощности фазы A KРА |
| cos φB | Коэффициент мощности фазы B KРВ |
| cos φC | Коэффициент мощности фазы C KРС |
Пример кода условного обозначения блока показывающих устройств ЦП 9010ПУ в конструктивном исполнении Е, для одновременного отображения трех параметров, с питанием от источника напряжения переменного тока 220 В без гальванической связи с цепями управления:
ЦП 9010ПУЕ 35
При необходимости в дополнение к приведенному заказу могут быть указаны цвет свечения соответственно для верхнего, среднего и нижнего ПУ (красный, зеленый или желтый), измеряемый параметр по каждому ПУ (в соответствии с таблицей ЦП9010ПУ.2), соответствующие коэффициенты трансформации. При отсутствии указания цвет свечения зеленый.
Пример кода условного обозначения блока показывающих устройств ЦП 9010ПУ в конструктивном исполнении Е, для одновременного отображения трех параметров, с питанием от источника напряжения постоянного тока с номинальным значением 24 В без гальванической связи с цепями управления, с отображаемыми параметрами на верхнем, среднем и нижнем ПУ соответственно активной, реактивной и полной мощности трехфазной системы (P, Q, S), с цветом свечения верхнего, среднего и нижнего ПУ соответственно красным, желтым и зеленым:
ЦП 9010ПУЕ 33, P К, Q Ж, S З
