Настоящим сообщаем, что вместо преобразователей ЦД 9258 предлагаются полностью аналогичные преобразователи Ц9258. Изменение наименования связано с прохождением новой процедуры сертификации. При этом в новых преобразователях полностью сохранён ранее доступный функционал, а также добавлены исполнения с расширенными возможностями и дополнительными функциями.

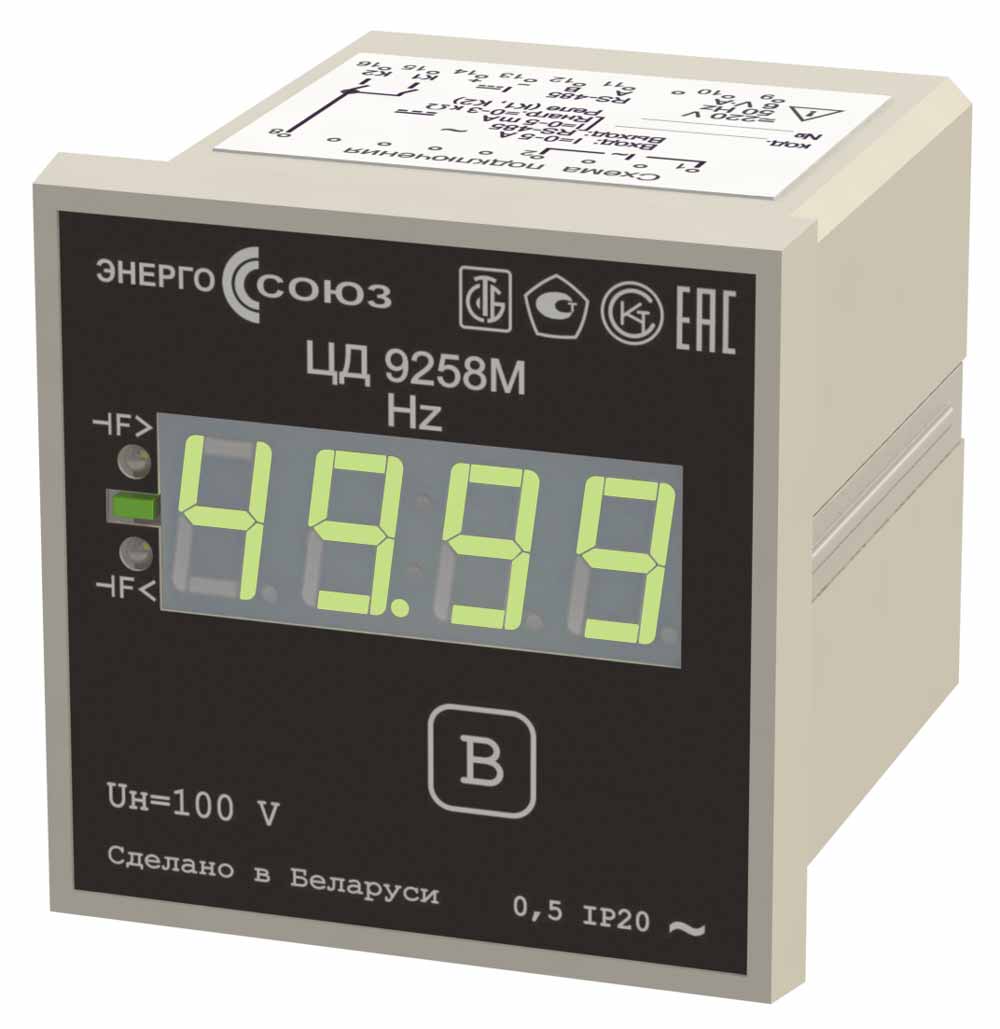

Предназначены для измерения частоты переменного тока, линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
В устройстве могут быть заказаны реле, при наличии их 2. Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении (для одного реле) и превышении (для другого реле) входным сигналом установленных порогов срабатывания.
Преобразователи измерительные обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
Таблица ЦД9258.1 – Основные характеристики преобразователей измерительных.
| Диапазон изменения напряжения входного сигнала, В | Номинальное значение напряжения входного сигнала, В | Диапазон измерения частоты преобразуемого входного сигнала, Гц | Номинальное значение частоты преобразуемого входного сигнала, Гц |
|---|---|---|---|
| 75 – 125 | 100 | 45 – 55 | 50 |
| 187 – 242 | 220 |
Таблица ЦД9258.2 – Дополнительные характеристики преобразователей измерительных.
| Цвет индикаторов (один из возможных вариантов): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности | ±0.05 % |
| Допускаемый ток, коммутируемый каждым реле: | |
| – для ЦД 9258Р, ЦД 9258Е | 0.3 А |
| – для ЦД 9258М | 0.12 А |
| Допускаемое напряжение, коммутируемое каждым реле | 250 В |
| Питание осуществляется по одному из следующих вариантов: | |
| – от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| – от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В; (по заказу номинальное значение может быть 230 В) | |
| – от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
| – от измерительной цепи. | |
| Мощность, потребляемая от: | |
| – измерительной цепи не более | 0.5 В·А |
| – внешнего источника питания не более | 6.0 В·А |
| Габаритные размеры (Д x Ш x В) не более: | |
| – для ЦД 9258Р | 120х120х138 мм |
| – для ЦД 9258Е | 98x98x138 мм |
| – для ЦД 9258М | 72х72х90 мм |
| Размеры окна для установки в панели или щите: | |
| – для ЦВ 9255Р | 110х110 мм |
| – для ЦВ 9255Е | 91×91 мм |
| – для ЦВ 9255М | 67х67 мм |
| Масса не более | 1.0 кг |
| Диапазон рабочих температур | от -40 до +50 °C |
| Средний срок службы не менее | 10 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указать тип, конструктивное исполнение преобразователей измерительных, номинальное значение входного сигнала, наличие порта RS-485, наличие реле, диапазон изменения выходного аналогового сигнала (при его наличии), способ питания, цвет индикации.
Схема кода условного обозначения преобразователей измерительных ЦД 9258
Пример кода условного обозначения преобразователя измерительного цифрового частоты переменного тока ЦД 9258Е с номинальным значением входного напряжения 220 В, с портом RS‑485, без реле, с выходным аналоговым сигналом 4 – 20 мА, с питанием от источника напряжения переменного тока или постоянного тока с номинальным напряжением 220 В, с желтым индикатором:
ЦД 9258Е 21022Ж
