Обращаем ваше внимание: с 11.07.2025 вводится новая система обозначения.
Прежнее обозначение — Ц9285У 21112.
Новое обозначение — Ц9285У 220V-55-R1-04-220AC/DC.
Обновление связано с унификацией маркировки преобразователей серии Ц9.
Синхроноскопы Ц9285 предназначены для синхронизации трехфазных генераторов частоты 50 или 60 Hz с симметричным напряжением фаз.
- измерение значений частоты шины и генератора, значений напряжений шины и генератора, разности частот и разности напряжений шины и генератора, а также значения фазового сдвига между напряжениями шины и генератора;
- линейного преобразования входного сигнала в выходной цифровой сигнал;
- линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, при наличии аналоговых выходов.
При использовании первичных измерительных трансформаторов с различными коэффициентами трансформации для цепей шины и генератора есть возможность задания корректировочных коэффициентов для напряжений шины и генератора.
Приборы, в составе которых присутствуют аналоговые выходы, предназначены также для измерения разности напряжений (∆U) и разности частот (∆f) работающего генератора и подключаемого генератора и преобразования их в выходные аналоговые сигналы постоянного тока.
Приборы, в составе которых присутствуют порты RS-485, предназначены также для измерения и передачи на ЭВМ (ПЭВМ) значений частоты шины и генератора, значений напряжений шины и генератора, разности частот и разности напряжений шины и генератора, а также значения фазового сдвига между напряжениями шины и генератора.
Наличие четырех дополнительных реле позволяет получить информацию о выполнении условий синхронизации по напряжению (два реле) и по частоте (два реле).
Цепи питания, все цепи входов и все цепи выходов не имеют гальванической связи между собой.
На встроенном индикаторе отображаются:
- относительная разность напряжений на входах генератора и шины;
- относительная разность частот на входах генератора и шины;
- фазовый сдвиг между напряжениями генератора и шины;
- признак наступления условий синхронизации.
Таблица Ц9285.1 – Основные характеристики приборов.
| Входной сигнал | Аналоговый выход | |||
|---|---|---|---|---|
| Диапазон измерений напряжения, V | Номинальное значение Uн, V | Диапазон измерений частоты, Hz | Диапазон изменений выходного сигнала, mA | Диапазон изменения сопротивления нагрузки, kΩ |
| 40–120 | 100 | 45–65 | 4–12–20 0–2.5–5 -5–0–5 0–10–20 |
0–0.5 0–3.0 0–3.0 0–0.5 |
| 88–264 | 220 | |||
| 152–456 | 380 | |||
Таблица Ц9285.2 – Основные характеристики
| Корпус прибора | ||
| Тип корпуса: | Габаритные размеры (Д×Ш×В): | Размеры окна для установки в панели или щите: |
| Корпус У | 120×120×148 mm | 110×110 mm |
| Масса | Не более 1.0 kg | |
| Входной сигнал | ||
| Количество измерительных каналов | 2 шт. | |
| Основная погрешность | Цифровые интерфейсы:
Аналоговые выходы:
|
|
| Диапазон измерений входного сигнала | См. в таблицу Ц9285.1 | |
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания | |
| Аналоговые выходы | ||
| Количество аналоговых выходов | 0 или 2 шт. | |
| Диапазон изменений выходного сигнала | См. в таблицу Ц9285.1 | |
| Время установления выходного аналогового сигнала | Не более 0.5 s | |
| Интерфейсы RS-485 | ||
| Количество | Всегда 1 шт. | |
| Протоколы обмена | Modbus RTU | |
| Максимальная длина кабеля | 1200 m | |
| Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s | |
| Время установления выходного цифрового сигнала | Не более 0.5 s | |
| Реле “Синхро” | ||
| Количество реле | 1 шт. | |
| Допускаемый коммутируемый ток и напряжение |
|
|
| Дополнительные дискретные выходы DO | ||
| Количество дискретных выходов (реле) | 0 или 4 шт. | |
| Допускаемый ток и напряжение, коммутируемый каждым дискретным выходом (встроенным реле) |
|
|
| Питание | ||
| Универсальное питание AC/DC | 85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V) | |
| Напряжение переменного тока AC | 0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V) | |
| Напряжение постоянного тока 24DC | 18…36 V= (Uном = 24 V) | |
| Потребляемая мощность | ||
| От входа «Шина» и от входа «Генератор» |
|
|
| От цепи питания | Не более 7.0 V·А | |
| Условия эксплуатации | ||
| Диапазон рабочих температур | От -40 °С до +50 °С | |
| Степень защиты оболочки | IP20 для клемм подключения, IP40 для остальных частей оболочки | |
| Надежность и гарантия | ||
| Межповерочный интервал |
|
|
| Гарантия | 8 лет | |
| Средний срок службы | 30 лет | |
При заказе необходимо указать тип и конструктивное исполнение прибора, пятиразрядный цифровой код, определяющий номинальное значение входного сигнала, наличие или отсутствие порта RS-485, наличие или отсутствие аналогового выхода, наличие или отсутствие дополнительных реле, вариант питания.

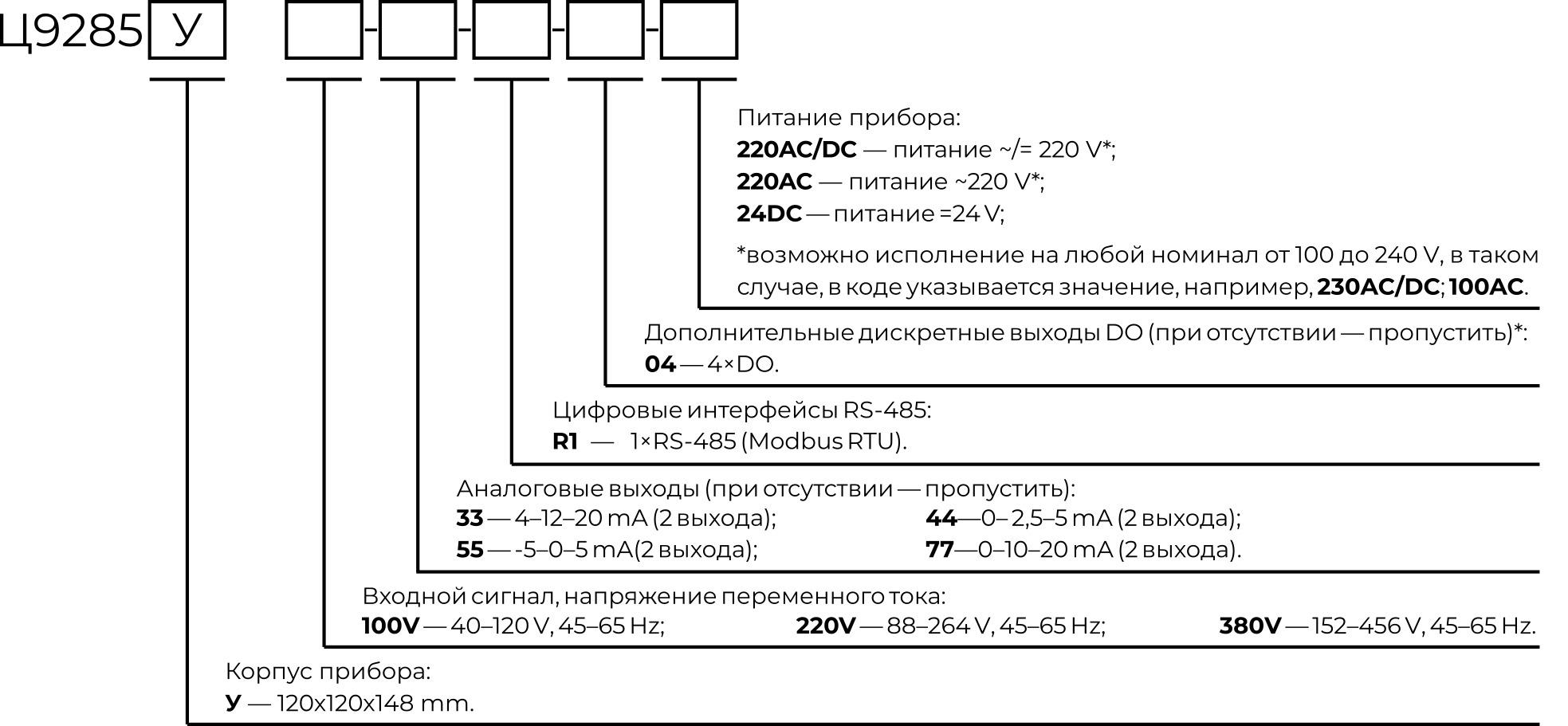

Схема кода условного обозначения синхроноскопов Ц9285
