Обращаем ваше внимание: с 11.07.2025 вводится новая система обозначения.
Прежнее обозначение — Ц9258Е 21111З.
Новое обозначение — Ц9258Е G-45…55Hz/220V-1-R1-02-220AC.
Обновление связано с унификацией маркировки щитовых преобразователей серии Ц9.
Преобразователи измерительные Ц9258 предназначены для измерения частоты переменного тока и отображения результатов измерений на встроенном показывающем устройстве, а также:
- линейного преобразования входного сигнала в выходной цифровой сигнал;
- линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока.
В устройстве могут быть заказаны дискретные выходы, при наличии их 2. Наличие встроенных дискретных выходов позволяет осуществить коммутацию внешних цепей при принижении (для одного дискретного выхода) и превышении (для другого дискретного выхода) входным сигналом установленных порогов срабатывания для измеряемого параметра.
Преобразователи измерительные обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
Таблица Ц9258.1 – Характеристики входного сигнала
| Номинальное значение напряжения, V | Диапазон измерений напряжения 1), V | Диапазон измерений частоты2), Hz | Номинальное значение частоты, Hz | |
|---|---|---|---|---|
| при питании от внешнего источника | при питании от измерительной цепи | |||
| 100 | 10–125 | 75–125 | 45–55 55–65 |
50 60 |
| 220 | 22–275 | 165–125 | ||
Примечание:
|
||||
Таблица Ц9258.2 – Характеристики выходного аналогового сигнала
| Диапазон изменений, mA | Сопротивление нагрузки, kΩ |
|---|---|
| 0–5 | 0–3.0 |
| 4–20 | 0–0.5 |
Таблица Ц9258.3 – Основные характеристики преобразователей измерительных
| Корпус прибора | ||
| Тип корпуса: | Габаритные размеры (Д×Ш×В): | Размеры окна для установки в панели или щите: |
| Корпус Р | 120×120×138 mm | 110×110 mm |
| Корпус ТР | 120×120×138 mm | 110×110 mm |

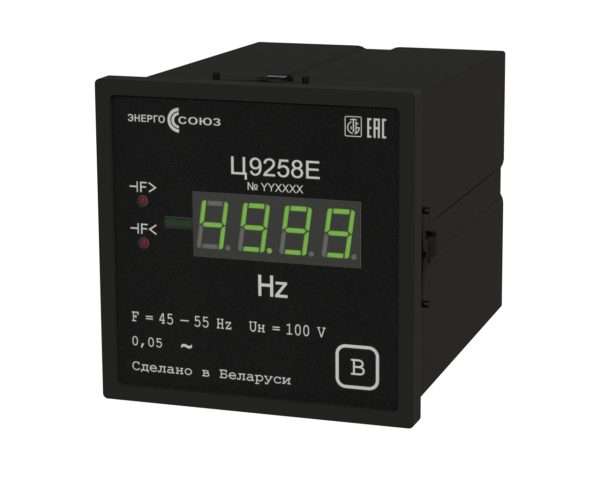

| Корпус Е | 96×96×138 mm | 91×91 mm |

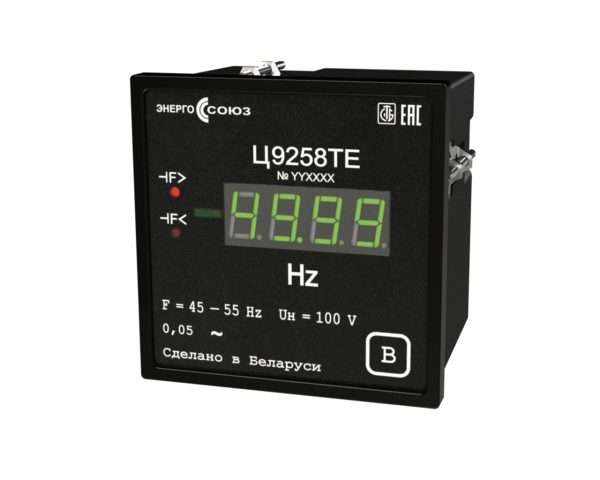

| Корпус ТЕ | 96×96×138 mm | 91×91 mm |

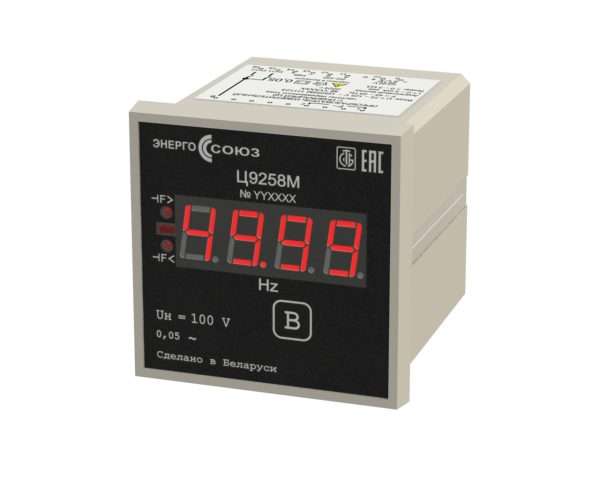

| Корпус М | 72×72×90 mm | 67×67 mm |
| Масса | Не более 1.0 kg | |
| Входной сигнал | ||
| Количество измерительных каналов | 1 канал | |
| Основная приведенная погрешность |
|
|
| Характеристики входного сигнала | См. в таблицу Ц9258.1 | |
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания | |
| Интерфейсы RS-485 | ||
| Количество | Всегда 1 шт. | |
| Протоколы обмена | Modbus RTU | |
| Максимальная длина кабеля | 1200 m | |
| Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s | |
| Время установления выходного цифрового сигнала | Не более 0.5 s | |
| Дискретные входы DI, дискретные выходы DO | ||
| Количество дискретных входов | Отсутствуют | |
| Количество дискретных выходов | 0 или 2 шт. | |
| Допускаемый ток и напряжение, коммутируемый каждым дискретным выходом (встроенным реле) | Для корпусов Р, ТР, Е, ТЕ | Для корпусов М |
|
|
|
| Аналоговые выходы | ||
| Количество аналоговых выходов | 0 или 1 шт. | |
| Диапазон изменений выходного сигнала | См. в таблицу Ц9258.2 | |
| Время установления выходного аналогового сигнала | Не более 0.5 s | |
| Питание | ||
| Универсальное питание AC/DC | 85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V) | |
| Напряжение переменного тока AC | 0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V) | |
| Напряжение постоянного тока 24DC | 18…36 V= (Uном = 24 V) | |
| Питание от измерительной цепи | 0.75·Uном…1.25·Uном (возможно исполнение на любой номинал от 50 до 230 V) | |
| Отображение информации | ||
| Цвет индикации | Зелёный/красный/жёлтый (один из возможных вариантов) | |
| Потребляемая мощность | ||
| От измерительной цепи | Не более 0.5 V·А | |
| От внешнего источника питания | Не более 6.0 V·А | |
| Условия эксплуатации | ||
| Диапазон рабочих температур | От -40 °С до +50 °С | |
| Степень защиты оболочки |
|
|
| Надежность и гарантия | ||
| Межповерочный интервал |
|
|
| Гарантия | 8 лет | |
| Средний срок службы | 30 лет | |
Схема кода условного обозначения преобразователей измерительных частоты переменного тока Ц9258
Примеры кодов условного обозначения:
1) Преобразователь измерительный Ц9258, корпус ТР (120×120×103 mm), индикация зеленого цвета, входной сигнал 45–55 Hz, 100 V, аналоговый выход отсутствует, один порт RS‑485 (Modbus RTU), дискретные выходы отсутствуют, питание прибора 220AC:
Ц9258ТР G-45…55Hz/100V-R1-220AC
2) Преобразователь измерительный Ц9258, корпус Е (96×96×138 mm), индикация зеленого цвета, входной сигнал 49–51 Hz, 220 V, аналоговый выход 0–5 mA, один порт RS‑485 (Modbus RTU), 2 дискретных выхода, питание от измерительной цепи:
Ц9258Е G-49…51Hz/220V-1-R1-02-IC
