Обращаем ваше внимание: с 11.07.2025 вводится новая система обозначения.
Прежнее обозначение — Ц9256ТЕ Б1132З.
Новое обозначение — Ц9256ТE G-±2A/1c-3-R1-02-220AC/DC.
Обновление связано с унификацией маркировки щитовых преобразователей серии Ц9.

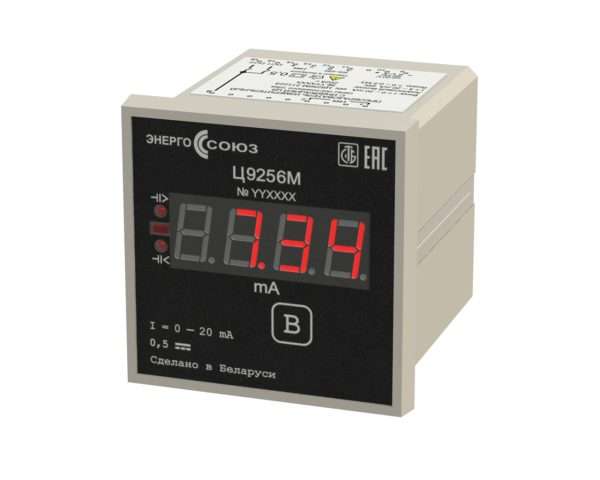

Преобразователи измерительные Ц9256 предназначены для измерения силы постоянного тока и отображения результатов измерений на встроенном показывающем устройстве, а также:
- линейного преобразования входного сигнала в выходной цифровой сигнал;
- линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока.

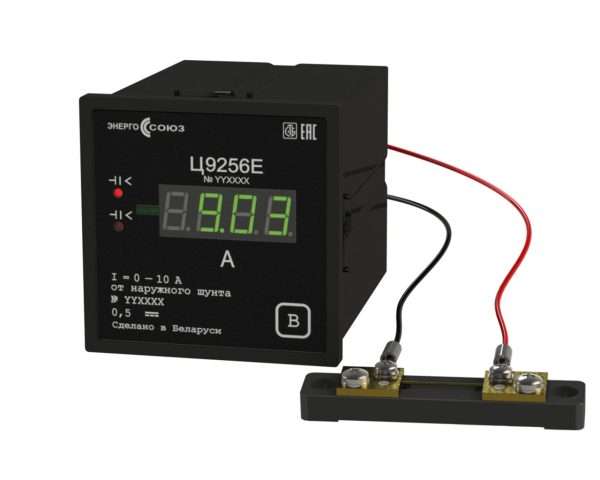

Подключение преобразователей измерительных производится непосредственно, через наружные шунты или через первичные преобразователи.
В устройстве могут быть заказаны дискретные выходы (встроенные реле), при наличии их 2. Наличие встроенных дискретных выходов позволяет осуществить коммутацию внешних цепей при принижении (для одних дискретных выходов) и превышении (для других дискретных выходов) входным сигналом установленных порогов срабатывания для каждого из измеряемых параметров.
Преобразователи измерительные обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
Таблица Ц9256.1 – Характеристики входного сигнала
| Вход | Диапазон измерений1) | Номинальное значение2) |
|---|---|---|
| однополярный | 0–5 mA | 5 mA |
| 4–20 mA | 20 mA | |
| 0–20 mA | 20 mA | |
| 0–75 mV | 75 mV | |
| 0–2 A | 2 A | |
| 0–10 A | 10 A | |
| двуполярный | -5–0–5 mA | 5 mA |
| 4–12–20 mA | 20 mA | |
| -20–0–20 mA | 20 mA | |
| -75–0–75 mV | 75 mV | |
| -2–0–2 A | 2A | |
| -10–0–10 A | 10 A | |
Примечание:
|
||
Таблица Ц9256.2 – Характеристики выходного аналогового сигнала
| Выход | Диапазон изменений, mA | Сопротивление нагрузки, kΩ |
|---|---|---|
| однополярный | 0–5 | 0–3.0 |
| 0–20 | 0–0.5 | |
| 4–20 | 0–0.5 | |
| двуполярный | -5–0–5 | 0–3.0 |
| 0–2.5–5 | 0–3.0 | |
| 4–12–20 | 0–0.5 | |
| 0–10–20 | 0–0.5 |
Таблица Ц9256.3 – Основные характеристики преобразователей измерительных
| Корпус прибора | ||
| Тип корпуса: | Габаритные размеры (Д×Ш×В): | Размеры окна для установки в панели или щите: |
| Корпус ТР | 120×120×138 mm | 110×110 mm |
| Корпус Е | 96×96×138 mm | 91×91 mm |
| Корпус ТЕ | 96×96×138 mm | 91×91 mm |
| Корпус М | 72×72×90 mm | 67×67 mm |
| Масса | Не более 1.0 kg | |
| Входной сигнал | ||
| Количество измерительных каналов | 1 канал | |
| Основная приведенная погрешность |
|
|
| Характеристики входного сигнала | См. в таблицу Ц9256.1 | |
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания | |
| Интерфейсы RS-485 | ||
| Количество | Всегда 1 шт. | |
| Протоколы обмена | Modbus RTU | |
| Максимальная длина кабеля | 1200 m | |
| Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s | |
| Время установления выходного цифрового сигнала | Не более 0.5 s | |
| Дискретные входы DI, дискретные выходы DO | ||
| Количество дискретных входов | Отсутствуют | |
| Количество дискретных выходов | 0 или 2 шт. | |
| Допускаемый ток и напряжение, коммутируемый каждым дискретным выходом (встроенным реле) | Для корпусов ТР, Е, ТЕ | Для корпусов М |
|
|
|
| Аналоговые выходы | ||
| Количество аналоговых выходов | 0 или 1 шт. | |
| Диапазон изменений выходного сигнала | См. в таблицу Ц9256.2 | |
| Время установления выходного аналогового сигнала | Не более 0.5 s | |
| Питание | ||
| Универсальное питание AC/DC | 85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V) | |
| Напряжение переменного тока AC | 0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V) | |
| Напряжение постоянного тока 24DC | 18…36 V= (Uном = 24 V) | |
| Отображение информации | ||
| Цвет индикации | Зелёный/красный/жёлтый (один из возможных вариантов) | |
| Потребляемая мощность | ||
| От измерительной цепи |
|
|
| От внешнего источника питания | Не более 6.0 V·А | |
| Условия эксплуатации | ||
| Диапазон рабочих температур | От -40 °С до +50 °С | |
| Степень защиты оболочки |
|
|
| Надежность и гарантия | ||
| Межповерочный интервал |
|
|
| Гарантия | 8 лет | |
| Средний срок службы | 30 лет | |

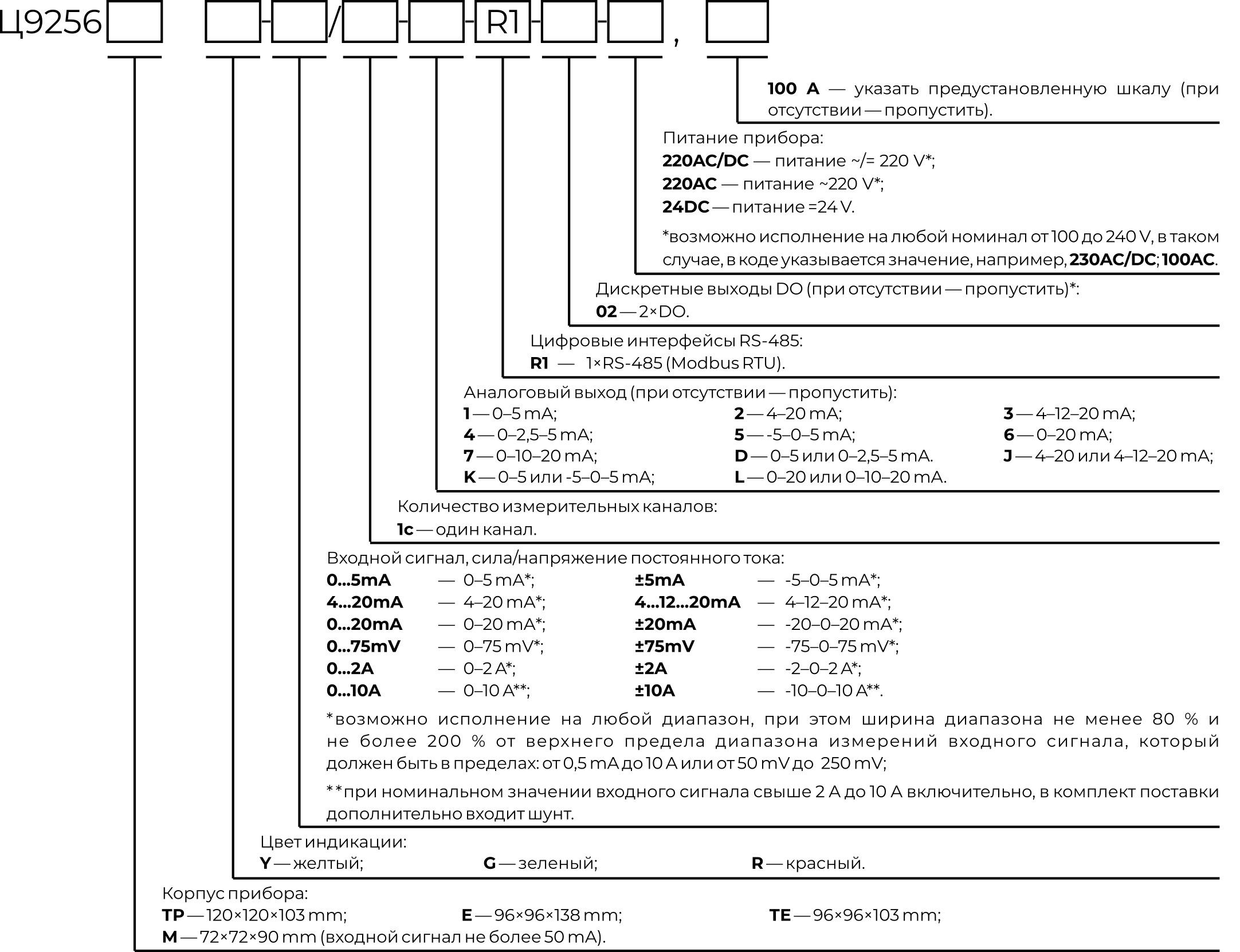

Схема кода условного обозначения преобразователей измерительных силы постоянного тока Ц9256
