Ц9255 — преобразователи измерительные напряжения переменного тока

Ц9255 — преобразователи измерительные напряжения переменного тока, ООО «Энерго-Союз»

Для оформления заявки, нажмите на кнопку «Добавить к КП» на требуемом товаре.
После добавления всех товарных позиций, перейдите на страницу Запрос КП и оставьте контактные данные.

Добавить к КП

Артикул: atm-0010504
Категория:

Обращаем ваше внимание: с 11.07.2025 вводится новая система обозначения.
Прежнее обозначение — Ц9255ТР 11112З.
Новое обозначение — Ц9255ТР G-125V/1c-1-R1-02-220AC/DC.
Обновление связано с унификацией маркировки щитовых преобразователей серии Ц9.

Преобразователи измерительные Ц9255 предназначены для измерения напряжения переменного тока и отображения результатов измерений на встроенном показывающем устройстве, а также:

  • линейного преобразования входного сигнала в выходной цифровой сигнал;
  • линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения.

Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы напряжения.

Таблица Ц9255.1 – Характеристики входного сигнала

Диапазон измерений 1), V Номинальное значение 2), V Частота, Hz
0–125 100 45–65
0–250 250
0–400 400
0–500 500
75–125 100
Примечание:

  1. Возможно изготовление преобразователей с другими диапазонами измерений напряжения переменного тока:
    • при питании от внешнего источника от 0 %·Uном до 100 %·Uном, где Uном может быть от 50 до 600 V для 1, 2, 3-х канальных преобразователей и от 50 до 548 V для преобразователей с общей нейтралью;
    • при питании от измерительной цепи от 60 %·Uном до 100 %·Uном, где Uном может быть от 50 до 275 V (шаг 1 V).
  2. Для случая 3n номинальным значением входного сигнала будет являться линейное напряжение трехфазной сети.

Таблица Ц9255.2 – Характеристики выходного аналогового сигнала

Тип выхода Диапазон изменений Сопротивление нагрузки
фиксированный 0–5 mA 0–3.0 kΩ
0–20 mA 0–0.5 kΩ
4–20 mA 0–0.5 kΩ
0–5 V 1–100 kΩ
0–10 V 2–100 kΩ
универсальный1) 0–5 mA, 4–20 mA, 0–20 mA 0–2.0 kΩ при выборе диапазона 0–5 mA
0–0.5 kΩ  при выборе  диапазонов 4–20 mA, 0–20 mA
Примечание:

  1. Универсальный аналоговый выход – аналоговый выход, где переключение между диапазонами (0–5 mA, 4–20 mA, 0–20 mA) осуществляется программно через цифровой интерфейс.

Таблица Ц9255.3 – Основные характеристики преобразователей измерительных

Цвет индикации Одноцветный прибор: Многоцветный прибор:
Цвет Желтый, зеленый или красный (один из возможных вариантов) Цвета задаются программно
Входной сигнал
Количество измерительных каналов 1 шт.
  • 1 канал (измерение U1);
  • 2 гальванически разделенных канала (измерение U1, U2);
  • 3 гальванически разделенных канала (измерение U1, U2, U3);
  • 3 канала с объединенной нейтралью (измерение Ua, Ub, Uc, Uab, Ubc, Uca, Uo).
Основная приведенная погрешность
  • ±0.5 % для цифровых интерфейсов (±0.2 % по отдельному заказу);
  • ±0.5 % для аналоговых выходов.
  • ±0.5 % для цифровых интерфейсов (±0.2 % по отдельному заказу);
  • ±0.5 % для аналоговых выходов.
Характеристики входного сигнала См. таблицу Ц9255.1 См. таблицу Ц9255.1
Гальваническая развязка Между корпусом и цепями входов, выходов,питания Между корпусом и цепями входов, выходов,питания
Аналоговые выходы
Количество аналоговых выходов 0 или 1 шт. (по заказу) 0, 1, 2 или 3 шт. (по заказу)
Диапазон изменений выходного сигнала Фиксированные (см. таблицу Ц9255.2) Фиксированные или универсальные (см. таблицу Ц9255.2)
Время установления выходного аналогового сигнала Не более 0.5 s Не более 0.5 s
Цифровые интерфейсы RS-485, Ethernet
Количество RS-485 Всегда 1 шт. (в корпусах Е и ТЕ возможно 2 шт.) 0, 1 или 2 шт. (по заказу)
Протоколы обмена RS-485
  • Modbus RTU (всегда);
  • МЭК 60870-5-101 (по заказу, только в корпусах Е, ТЕ).
  • Modbus RTU (всегда);
  • МЭК 60870-5-101 (всегда).
Максимальная длина кабеля RS-485 1200 m 1200 m
Скорость передачи данных RS-485 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s
Возможность подключения внешних показывающих устройств по порту RS-485 Отсутствует Трехстрочные (по заказу)
Количество Ethernet Отсутствует 1 или 2 шт. (по заказу)
Протоколы обмена Ethernet Отсутствует Modbus TCP, МЭК 60870-5-104
Скорость Ethernet Отсутствует 10, 100 Mbit/s
Дополнительные опции
Порт USB Отсутствует Всегда 1
Часы реального времени RTC По заказу (только в корпусах Е, ТЕ) По заказу
Звуковая сигнализация Отсутствует По заказу
Bluetooth Отсутствует По заказу
Дискретные входы DI, дискретные выходы DO
Количество дискретных входов Отсутствуют 0, 4 или 8 шт. (по заказу)
Встроенное питание дискретных входов Отсутствует =24 V ( =12 V, =48 V по отдельному заказу)
Количество дискретных выходов 0 или 2 шт. 0, 4 или 8 шт. (по заказу)
Допускаемый ток и напряжение, коммутируемый каждым дискретным выходом (встроенным реле) В корпусах ТР, Е, ТЕ:

  • Imax ~/= 0.3 A;
  • Umax ~250 V /= 30 V.

В корпусе М:

  • Imax ~/= 0.12 A;
  • Umax ~/= 250 V.
 В корпусе ТР:

  • Imax ~/= 0.12 A;
  • Umax ~/= 250 V.
Питание
Универсальное питание AC/DC 85…264 V~ / 120…300 V= (возможно исполнение на любой номинал от 100 до 240 V)
Напряжение переменного тока AC 0.9·Uном…1.1·Uном (возможно исполнение на любой номинал от 100 до 240 V)
Напряжение постоянного тока 24DC 18…36 V= (Uном = 24 V)
Питание от измерительной цепи
  • 75–125 V
  • 0.6·Uном…1.0·Uном (возможно исполнение на любой номинал от 50 до 275 V)
 Отсутствует
Потребляемая мощность
От измерительной цепи Не более 0.5 V·А Не более 0.5 V·А
От внешнего источника питания Не более 6.0 V·А Не более 13.5 V·А
Условия эксплуатации
Диапазон рабочих температур От -40 °С до +50 °С
Степень защиты оболочки
  • для корпусов ТР, Е, ТЕ: IP20 для клемм подключения, IP40 для остальных частей оболочки;
  • для корпусов М: IP20 для клемм подключения и остальных частей оболочки.
Надежность и гарантия
Межповерочный интервал
  • 2 года в сфере законодательной метрологии;
  • 8 лет вне сферы законодательной метрологии.
Гарантия 8 лет
Средний срок службы 30 лет

Таблица Ц9255.4 – Корпуса и допустимые опции

Индикация Габаритные размеры (размеры окна в щите) Кол-во каналов Кол-во аналоговых выходов Цифровые интерфейсы RS-485, Ethernet Дополнительные опции DI5) DO6) Питание прибора
USB1) RTC2) S3) Bt4)

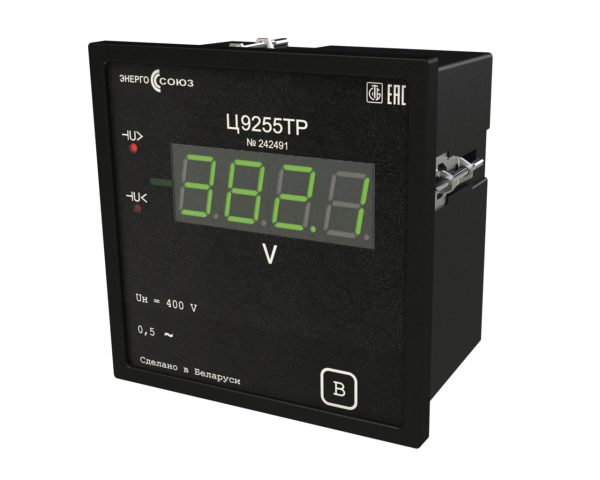

Одноцветный прибор Корпус ТР
120×120×103 mm
(110×110 mm)		 1 0 / 1 1×RS-485
(Modbus RTU)		 – – – – – 0 / 2 220AC/DC7)
220AC7)
24DC
IC

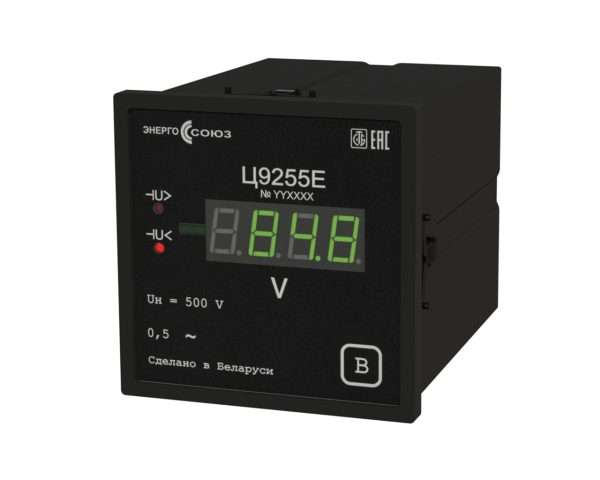

Корпус Е
96×96×138 mm
(91×91 mm)		 1 0 / 1 1×RS-485
(Modbus RTU)
или
1, 2×RS-485
(Modbus RTU, МЭК 101)		 – – / + – – – 0 / 2

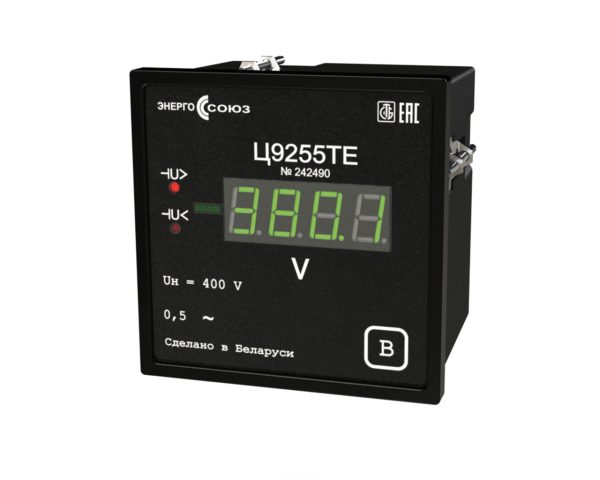

Корпус ТЕ
96×96×103 mm
(91×91 mm)		 1 0 / 1 1×RS-485
(Modbus RTU)
или
1, 2×RS-485
(Modbus RTU, МЭК 101)		 – – / + – – – 0 / 2

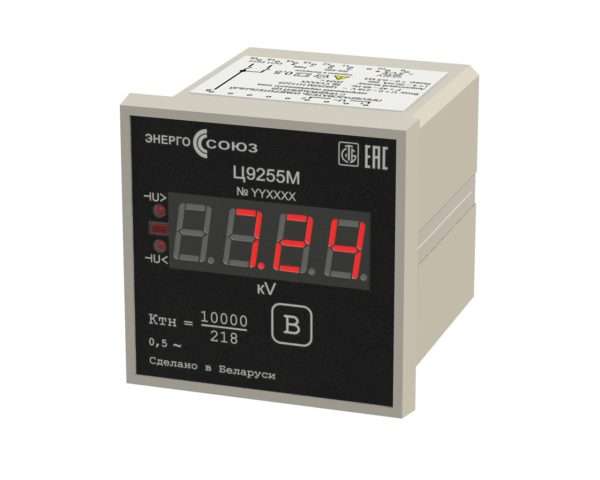

Корпус М
72×72×90 mm
(67×67 mm)		 1 0 / 1 1×RS-485
(Modbus RTU)		 – – – – – 0 / 2
Многоцветный прибор Корпус ТР
120×120×103 mm
(110×110 mm)		 1 / 2 / 3 / 3n 0 / 1 / 2 / 3 0, 1, 2×RS-485
(Modbus RTU, МЭК 101)
0, 1, 2×Ethernet
(Modbus TCP, МЭК 104)		 + – / + – / + – / + 0 / 4 / 8 0 / 4 / 8 220AC/DC7)
220AC7)
24DC
Примечания:

  1. USB — возможность наличия порта USB;
  2. RTC — возможность наличия часов реального времени;
  3. S — возможность наличия звуковой сигнализации;
  4. Bt — возможность наличия Bluetooth;
  5. DI — количество дискретных входов;
  6. DO — количество дискретных выходов;
  7. Возможно исполнение на любой номинал от 100 до 240 V.

Схема кода условного обозначения преобразователей измерительных напряжения переменного тока Ц9255

Карта заказа Ц9255

Примеры кодов условного обозначения:

1) Преобразователь измерительный Ц9255, корпус ТР (120×120×103 mm), индикация зеленого цвета, входной сигнал 0–125 V, один измерительный канал, аналоговый выход 0–5 mA, один порт RS-485 (Modbus RTU), 2 дискретных выхода, питание прибора 220AC/DC, предустановленный коэффициент трансформации Ктн = 10000/100:

Ц9255ТР G-125V/1с-1-R1-02-220AC/DC, 10000/100

2) Преобразователь измерительный Ц9255, корпус ТР (120×120×103 mm), многоцветная индикация, входной сигнал 0–125 V, три измерительных канала, три аналоговых выхода 0–5 mA, два порта RS-485 (Modbus RTU, МЭК 101), один порт USB, 4 дискретных выхода, питание прибора 220AC/DC, предустановленный коэффициент трансформации Ктн = 110000/100:

Ц9255ТР М-125V/3с-111-RM2-U-04-220AC/DC, 110000/100

3) Преобразователь измерительный Ц9255, корпус ТР (120×120×103 mm), многоцветная индикация, входной сигнал 0–400 V, три измерительных канала, три аналоговых выхода 0–5 mA, 0–5 V, 0–5 V, два порта RS-485 (Modbus RTU, МЭК 101), один порт USB, часы реального времени, звуковая сигнализация, Bluetooth, 8 дискретных входов, 8 дискретных выходов, питание прибора 100AC:

Ц9255ТР М-400V/3с-188-RM2-UTSBt-88-100AC
