БЛОК КОНТРОЛЯ И ПУСКА БКП220/Р
БКП220/Р предназначен для контроля удаленного двухобмоточного реверсивного двигателя 230 В с фазосдвигающим конденсатором (далее двигателя) с исходно выключенным приводом в любом крайнем положении.
Устройство осуществляет контроль:
• цепей обмоток двигателя на обрыв;
• цепей дополнительных контактов, предназначенных для индикации аварии (заклинивания), на обрыв;
• наличия сетевого переменного напряжения 230 В;
• максимального допустимого времени начала движения;
• максимального допустимого времени движения привода от одного крайнего положения до другого.
БКП220/Р обеспечивает:
• формирование извещений (в виде «сухих» контактов оптореле): «Неисправность», «Пуск», «Закрыто» и «Открыто» (крайние положения).
Извещения с БКП220/Р могут передаваться на сторонние ППКП или ППУ. В качестве такого ППУ может применяться ППУ «Гефест» (подключение БКП220/Р по ЛС ППУ «Гефест»).
БКП220/Р не является средством измерения и не имеет точностных характеристик.
Технические характеристики
| Параметр | Значение |
|
Напряжение питания: — номинальное — допустимый диапазон |
~230 В 195 – 253 В |
| Собственное токопотребление от сети (без учета внешних потребителей), не более | 10 мА |
|
Параметры контроля цепей (при выключенном двигателе): — ток контроля целостности линии, не более — напряжение (при обрыве) между любыми проводами, идущими к двигателю, между каждым проводом и нейтралью, не более |
1,2 мА 15 В |
|
Параметры выходов управления индикаторными лампами (клеммы «РН», «И. откр.» и «И. закр.»): — максимальное коммутируемое напряжение — максимальный коммутируемый ток |
~250 0,1А |
|
Параметры контактов реле (клеммы «Открыто», «Закрыто», «Неисправн.», «Пуск»): — максимальное постоянное напряжение — максимальный коммутируемый ток |
60 В 0,1 А |
|
Допустимое время до формирования сигнала «Неисправность»: — начала движения привода — движения привода между крайними положениями |
2 с 32 с |
|
Степень защиты оболочки: — с установленной верхней крышкой — со снятой верхней крышкой |
IР30 IР20 |
|
Условия эксплуатации: — диапазон рабочих температур — относительная влажность воздуха (при +40°С) |
от -40 до +55°С 93 % |
| Габаритные размеры, не более | 160х106х40 мм |
| Масса, не более | 0,25 кг |
Длина проводов от БКП220/Р до двигателя и до катушки контактора не нормируется.
Схема подключения БКП220/Р
Схема включения устройства в линию связи ППУ «Гефест»

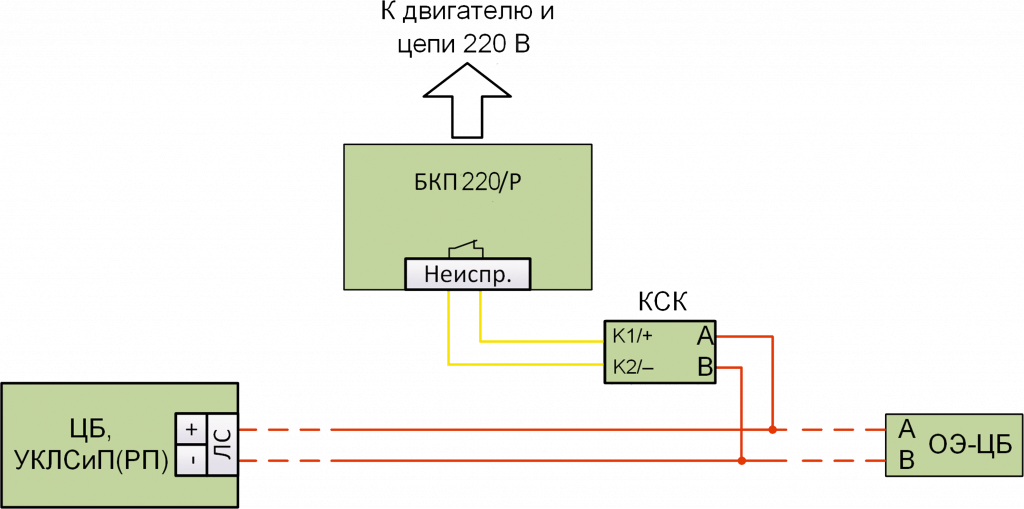

Контроль исправности ЛС (на обрыв) осуществляется ЦБ (из состава ППУ «Гефест») или УКЛСиП(РП) по наличию связи с оконечным элементом ОЭ-ЦБ. КСК (Конвертер сухого контакта) применен для трансляции сигнала «Неисправность» (выход «ЦВ1») на ЦБ или УКЛСиП(РП) по ЛС без прокладки отдельной проводной линии.
Длина каждого из проводников, соединяющих упомянутые блоки с обмотками двигателя и моментными концевыми выключателями, не регламентирована.
