БЛОК КОНТРОЛЯ И ПУСКА БКП220
БКП220 предназначен для контроля и управления исходно выключенным однофазным фазным двигателем 220 В.
БКП220 обеспечивает:
• прием сигнала «Пуск» в виде подачи на клеммы «КУ» постоянного напряжения 24 В (полярность соответствует маркировке) от внешнего ППУ;
• включение двигателя по сигналу «Пуск» и вручную;
• ручную остановку двигателя;
• переключение между режимами работы «Автоматически» и «Ручной»;
• формирование сигнала «Пуск произведен» во внешние цепи в виде замыкания нормально разомкнутых контактов оптореле «ЦВ2»;
• формирование обобщенного сигнала «Неисправность» во внешние цепи в виде размыкания нормально замкнутых контактов оптореле «ЦВ1».
БКП220 осуществляет контроль:
• наличия сетевого напряжения 220 В;
• цепей подводящих проводов от контактора до обмоток двигателя и самих обмоток двигателя на обрыв;
• цепи катушки контактора, включающего двигатель, на обрыв.
В качестве ППУ может применяться ППУ «Гефест» (подключение БКП220 по ЛС ППУ «Гефест») или другой ППУ. БКП220 не осуществляет контроль исправности линии связи подключенной к клеммам «КУ».
Контроль этой линии должен быть обеспечен применяемым ППУ.
БКП220 не является средством измерения и не имеет точностных характеристик.
Технические характеристики
| Параметр | Значение |
|
Напряжение питания: — номинальное — допустимый диапазон |
~230 В 195 – 253 В |
| Собственное токопотребление от сети (без учета внешних потребителей), не более | 10 мА |
| Максимальный коммутируемый ток по цепи управления катушкой контактора (клемма «К») | 3 А |
|
Команда «Пуск» на клеммах «КУ»: — внешнее напряжение управления — ток в цепи «КУ» в режиме «Пуск», не более |
от 20,4 до 26,4 В 25 мА |
|
Параметры контактов реле (клеммы «ЦВ1», «ЦВ2»): — максимальное постоянное напряжение — максимальный коммутируемый ток |
60 0,1А |
|
Параметры контроля цепей (при выключенном двигателе): — ток контроля целостности линии, не более — напряжение (при обрыве) между любыми проводами, идущими к двигателю, между каждым проводом и нейтралью, не более |
1,2 мА 15 В |
|
Степень защиты оболочки: — с установленной верхней крышкой — со снятой верхней крышкой |
IР30 IР20 |
|
Условия эксплуатации: — диапазон рабочих температур — относительная влажность воздуха (при +40°С) |
от -40 до +55°С 93 % |
| Габаритные размеры, не более | 160х115х40 мм |
| Масса, не более | 0,25 кг |
Длина проводов от БКП220 до двигателя и до катушки контактора не нормируется.
Средний срок службы 10 лет.

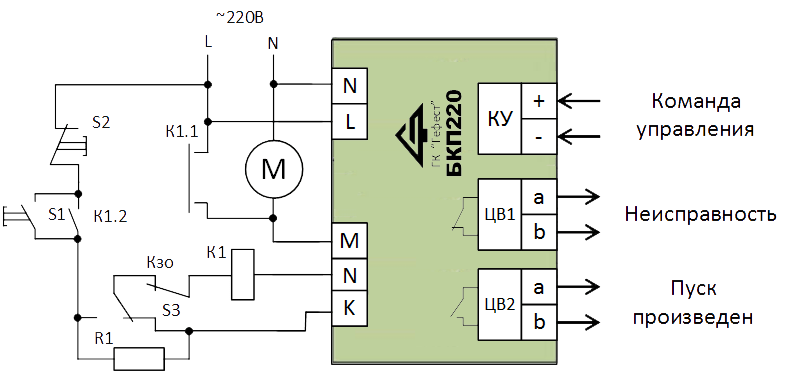

Схема подключения БКП220
.png "бкп-220 схема (1).png")
Обозначения, принятые на схеме:
К1- катушка контактора
М — однофазный двигатель
Кзо — контакты защитного отключения
R1 – резистор 1Вт, 20 кОм
S1 – кнопка «Пуск»
S2 – кнопка «Стоп»
S3 – переключатель «Ручной»/«Автоматический»

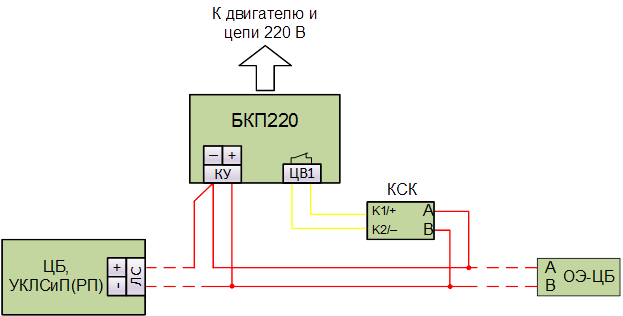

Схема включения БКП220 в линию связи ППУ «Гефест»
Контроль исправности ЛС (на обрыв) осуществляется ЦБ (из состава ППУ «Гефест») по наличию связи с оконечным элементом ОЭ-ЦБ.
КСК (Конвертер сухого контакта) применен для трансляции сигнала «Неисправность» (выход «ЦВ1») на ЦБ по ЛС без прокладки отдельной проводной линии.
Режим «Неисправность»
БКП220 переходит в режим «Неисправность» при:
- обрыве в любом подводящем проводе, идущем к двигателю;
- обрыве в цепи катушки контактора;
- отсутствии напряжения в фазе сети;
- отсутствии напряжения на подводящих проводах, идущих к двигателю, в режиме «Пуск»;
- переключении в режим ручного пуска переключателем S3.
В режиме «Неисправность» контакты оптореле «ЦВ1» разомкнуты, желтый светодиод «Неисправность» – включен, «Режим (Норма)» – выключен.
