БЛОК КОНТРОЛЯ И ПУСКА БКП380/2
БКП380/2 предназначен для управления исходно выключенным 3-х фазным двигателем 220 / 380 В с двухступенчатым пуском, начала и концы обмоток которого выведены отдельными проводами.
Обеспечивает:
БКП380/2 обеспечивает:
-
• прием сигнала «Пуск» в виде подачи на клеммы «КУ» постоянного напряжения 24 В (полярность соответствует маркировке) от ППУ;
• включение двигателя по сигналу «Пуск» и вручную;
• включение двигателя сначала по схеме «звезда», а затем (по сработке реле времени) – «треугольник»;
• ручную остановку двигателя;
• переключение между режимами работы «Автоматически» и «Ручной»;
• формирование сигнала «Пуск произведен» во внешние цепи в виде замыкания нормально разомкнутых контактов оптореле «ЦВ2» после пуска двигателя на номинальной мощности (обмотки соединены треугольником);
• формирование обобщенного сигнала «Неисправность» во внешние цепи в виде размыкания нормально замкнутых контактов оптореле «ЦВ1».
В качестве ППУ может применяться ППУ «Гефест» (подключение БКП380/2 по ЛС ППУ «Гефест») или другой ППУ.
Технические характеристики
| Параметр | Значение |
|
Фазное напряжение сети питания (3 фазы): — номинальное — допустимый диапазон |
~230 В 195 – 253 В |
| Собственное токопотребление по каждой фазе (без учета внешних потребителей), не более | 3,5 мА |
|
Параметры выхода (клемма «КК1») управления катушками контакторов К1+К2 или К1+К3: — максимальное коммутируемое напряжение — максимальный коммутируемый ток |
250 В 3 А |
|
Команда «Пуск» на клеммах «КУ»: — внешнее напряжение управления ток в цепи «КУ» в режиме «Пуск», не более |
от 20 до 28,8 В 25 мА |
|
Параметры контроля цепей (при выключенном двигателе): — ток контроля целостности линии, не более — напряжение (при обрыве) между любыми проводами, идущими к двигателю, между каждым проводом и нейтралью, не более |
1,2 мА 15 В |
|
Параметры контактов реле (клеммы «ЦВ1», «ЦВ2»): — максимальное постоянное напряжение — максимальный коммутируемый ток |
60 В 0,1 А |
|
Степень защиты оболочки: — с установленной верхней крышкой — со снятой верхней крышкой |
IР30 IР20 |
|
Условия эксплуатации: — диапазон рабочих температур — относительная влажность воздуха (при +40°С) |
от -30 до +55°С 93 % |
| Габаритные размеры, не более | 160х115х40 мм |
| Масса, не более | 0,25 кг |

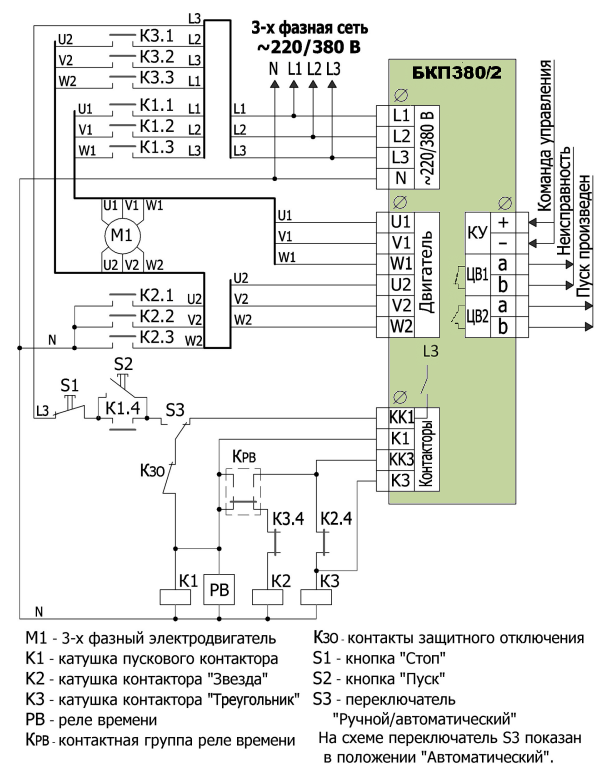

Схема подключения БКП380/2

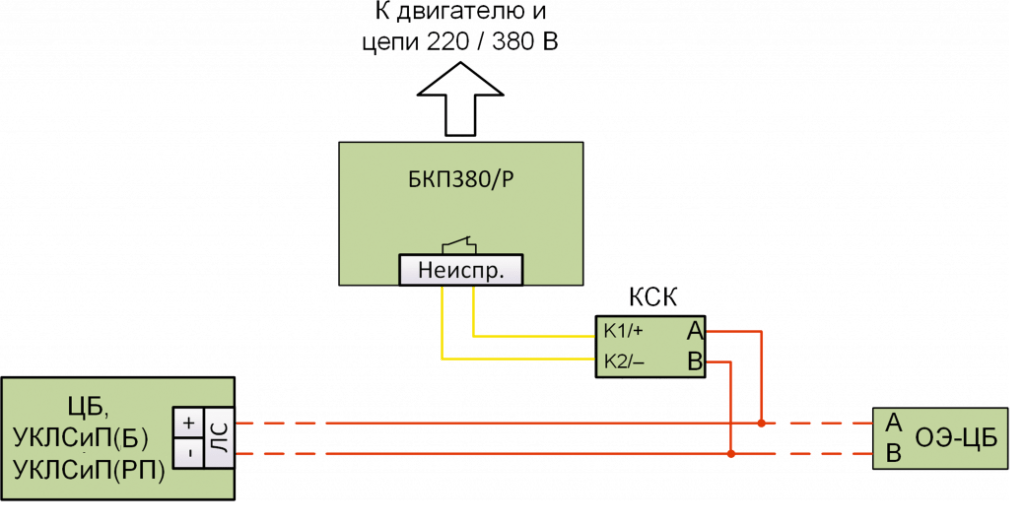

Схема включения БКП380/2 в линию связи ППУ «Гефест»
На БКП380/2 полярность клемм «КУ» обозначена в режиме «Пуск».
На ЦБ полярность клемм «ЛС» обозначена в «Дежурном режиме». Поэтому клемма «КУ–» должна соединяться с «ЛС+», а «КУ+» с «ЛС–».
Контроль исправности ЛС (на обрыв) осуществляется ЦБ (из состава ППУ «Гефест») по наличию связи с оконечным элементом ОЭ-ЦБ. КСК (Конвертер сухого контакта) применен для трансляции сигнала «Неисправность» (выход «ЦВ1») на ЦБ по ЛС без прокладки отдельной проводной линии.
КСК не чувствителен к полярности подключения клемм А и В. Подключение КСК (клеммы «K1/+» и «K2/–») к БКП380/2 (клеммы «ЦВ1») не чувствительно к полярности.
